ПолигонСофт 2023
Система компьютерного моделирования литейных процессов (СКМ ЛП) «ПолигонСофт» / PoligonSoft — это профессиональный инструмент технолога-литейщика, предназначенный для прогноза и анализа причин возникновения дефектов на стадии проектирования литейной формы и литниково-питающей системы.
Виртуальный литейный цех, в котором можно в короткие сроки и без дополнительных затрат разработать, проанализировать и отладить основные этапы литейной технологии.
Современному технологу-литейщику необходим профессиональный инструмент для прогноза и анализа причин возникновения дефектов на стадии проектирования литниково-питающей системы и литейной формы. СКМ ЛП «ПолигонСофт» — это виртуальный литейный цех, в котором можно в короткие сроки и без дополнительных затрат разработать, проанализировать и отладить основные этапы литейной технологии. Выполняя всю работу на компьютере еще до начала изготовления оснастки, технолог получает больше информации о процессе, чем в литейном цехе.
СКМ ЛП «ПолигонСофт» — система инженерного анализа, позволяющая моделировать все этапы литейной технологии и широкий набор литейных дефектов для всех традиционных литейных процессов и сплавов.
Предпочтение, отдаваемое СКМ ЛП «ПолигонСофт» многими предприятиями, обусловлено высокой точностью получаемых результатов, современными физическими моделями, дружественным интерфейсом и высокой скоростью расчетов. Система зарекомендовала себя как прекрасный прикладной инструмент технолога-литейщика и инженера-конструктора.
Использование СКМ ЛП «ПолигонСофт» для моделирования литейных технологий обеспечивает:
- снижение брака;
- сведение к минимуму расходов на внедрение технологии;
- снижение времени на запуск производства новых отливок;
- повышение уровня свойств отливок;
- повышение квалификации технологов и конструкторов;
- рост производительности труда.
Вычислительное ядро СКМ ЛП «ПолигонСофт» состоит из трех решателей: гидродинамического, теплового и напряжений. Вместе с набором дополнительных опций они моделируют все традиционные литейные технологии и многие специальные процессы:
- литье в песчаную форму с любым связующим или без него (в том числе ВПФ, ЛГМ);
- литье в кокиль (в том числе охлаждаемый или подогреваемый);
- литье по выплавляемым моделям;
- литье в вакууме (в том числе направленную кристаллизацию);
- литье под высоким и низким давлением;
- непрерывное литье;
- центробежное литье;
- затвердевание с учетом подвода электрического тока;
- термическую обработку сталей.
Реализованы технологии многопоточной обработки для современных многоядерных систем, что позволяет существенно ускорить процесс расчета и полностью использовать вычислительный потенциал многоядерных процессоров.
СКМ ЛП «ПолигонСофт» позволяет производить расчеты с любыми литейными сплавами и материалами формы, включая стержни, фильтры, утеплители, противопригарные покрытия, холодильники (в том числе внутренние), экзотермические вставки
Качество и достоверность расчета напрямую связаны с возможностью сквозного моделирования технологии. С помощью СКМ ЛП «ПолигонСофт» можно моделировать и анализировать все этапы технологического процесса получения отливки:
- прогрев и остывание формы перед заливкой (в атмосфере и вакууме);
- процесс заполнения формы расплавом — с получением информации о поле скоростей и температуре расплава, возможных «перемерзаниях» питающих каналов и непроливах;
- процесс затвердевания отливки — с получением информации о формировании тепловых узлов;
- процессы формирования усадочных раковин, макро- и микропористости;
- напряженно-деформированное состояние отливки, включая коробление и прогноз образования трещин;
- различные задачи, основанные на постобработке расчетных полей и позволяющие прогнозировать механические свойства (пригар, твердость, микроструктура ит.п.).
Применяемые в СКМ ЛП «ПолигонСофт» математические модели и методы непрерывно развиваются и совершенствуются уже более 30 лет. Команда разработчиков состоит из профессионалов в области литейного производства, математического моделирования и программирования. Постоянное внимание к качеству и точности работы всех компонентов системы необходимо для успешной верификации результатов моделирования по промышленным данным и лабораторным экспериментам.
СКМ ЛП «ПолигонСофт» обладает мощным и функциональным постпроцессором для визуализации результатов расчета. С помощью этой системы можно увидеть все, что происходило с отливкой в любой момент времени и в любой ее части.
Полнота визуально представленной информации — одно из существенных преимуществ СКМ ЛП «ПолигонСофт», которое позволяет:
- увидеть отливку/форму под любым углом;
- создать любые сечения для отливки и формы как совместно, так и раздельно;
- наблюдать за течением всех процессов в отливке и элементах формы;
- вывести любые расчетные данные в виде цветовых полей;
- вывести информацию о скорости и направлении потока в векторном виде;
- показать изоповерхности либо области выше или ниже заданного значения;
- установить «датчики» в любом месте отливки/формы на любой расчетный параметр;
- просмотреть графики, записанные с помощью «датчиков»;
- записать анимационный файл
- и многое другое.
В СКМ ЛП «ПолигонСофт» предусмотрен критериальный расчет и анализ многих свойств и параметров (структура, твердость, пригар, размывы формы
Что нового в ПолигонСофт 2023
Общее
- Документация СКМ ЛП «ПолигонСофт» переработана и дополнена новыми разделами.
- Практическое руководство по использованию PoligonSoft обновлено и дополнено новым разделом. Оно находится в папке Tutorial.
- Новый решатель «Макроструктура» добавлен в состав PoligonSoft.
Сеточный генератор
- Сборка на основе платформы SALOME 9.9.
- Алгоритмы проверки и исправления 2D-сетки переработаны и улучшены. Это позволило существенно повысить качество 2D- и 3D-сетки.
Препроцессор «Мастер»
-
Доступен новый экспериментальный ленточный интерфейс (см. рис. ниже). Классический интерфейс, основанный на строке меню и панелях инструментов по-прежнему является основным. Переключение на ленту возможно в настройках модуля.

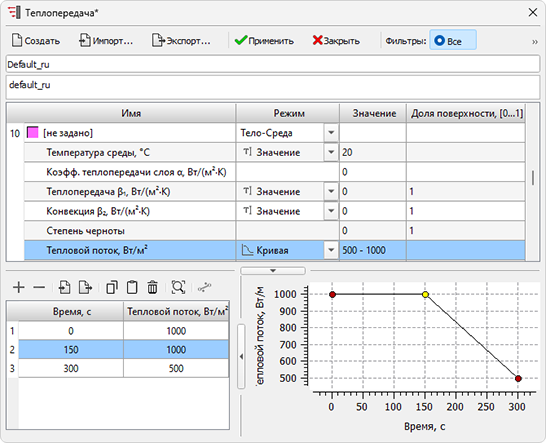

- Редактор Свойства материала теперь используется для редактирования свойств материалов формы. Устаревший редактор Свойства материалов формы модуля «Сплав» больше не используется. Сохранена возможность загрузки проектов, созданных в предыдущих версиях и использующих файл свойств материалов формы *bdf. Материалы формы теперь хранятся в файлах *pmat, наборы материалов формы — в файлах нового типа *pmms (взамен устаревших файлов *bdf).
-
Новая вкладка Обзор проекта, добавленная в левую панель модуля (см. рис. ниже), будет содержать информацию о текущем проекте: список материалов, границ, режимов и условий. Сейчас на вкладку добавлено дерево Материалы, которое содержит информацию обо всех материалах, используемых в проекте.
- Окружение — тело, которое задает область расчета радиационного теплообмена, теперь задается в диалоге Параметры объема или на вкладке Дерево модели. Информация, содержащаяся в файле mve, игнорируется.
- Новые команды Показать, Скрыть и Инвертировать добавлены в контекстное меню дерева модели для управления видимостью отдельных объемов и их групп.
- Новый температурный режим Температура от времени с отсечкой заменил устаревший режим Экзотермическая вставка в связи с внедрением новой модели для экзотермических материалов. Режим выключается, если время процесса превышает время последней точки заданной кривой «температура-время».
- Добавлен вывод информации о доступных лицензиях в окне О программе.
-
Новая вкладка Экзотермические добавлена в редактор Свойства материала (см. рис. ниже). Данные этой вкладки используются для моделирования экзотермических материалов типа «форма» по новой модели, которая доступна начиная с этой версии.
-
Новая вкладка Рост зерен добавлена в редактор Свойства материала (см. рис. ниже). Данные этой вкладки используются новым решателем макроструктуры «Структура2D», который доступен, начиная с этой версии.
-

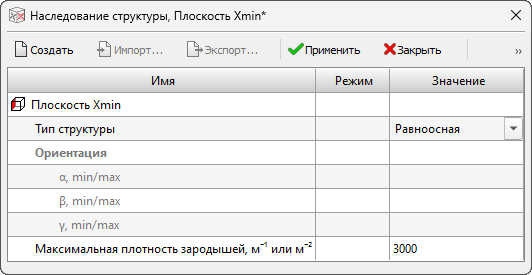

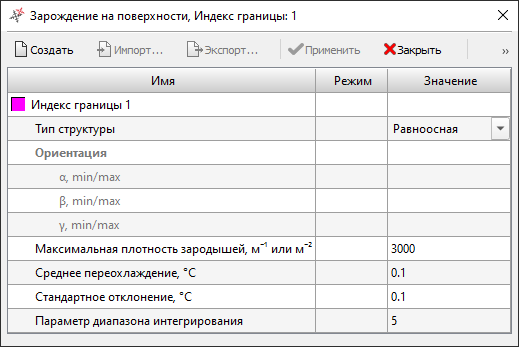

Новая вкладка Структура добавлена в окне Параметры и запуск расчета (см. рис. ниже). Данные этой вкладки используются новым решателем макроструктуры «Структура2D», который доступен, начиная с этой версии.
-

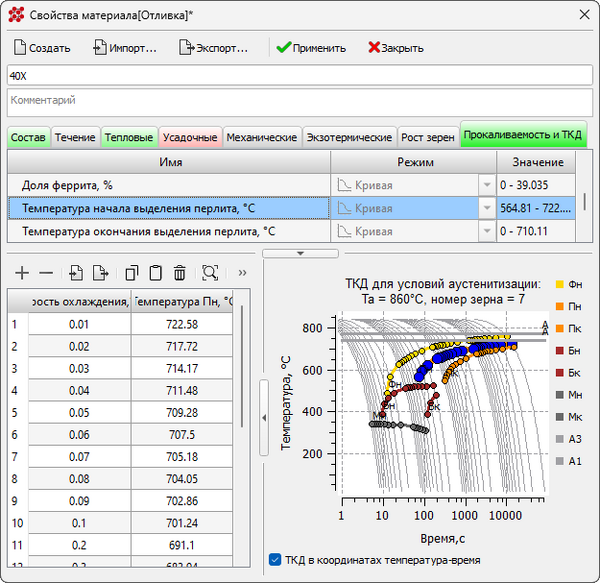

Доступны новые параметры на вкладке Термообработка в окне Параметры и запуск расчета для новой модели отпуска, которая доступна, начиная с этой версии.
- Новый параметр Индекс объема для термомеханических свойств формы добавлен на вкладку Напряжения в окне Параметры и запуск расчета. Параметр указывает, какие свойства формы будут использованы при моделировании контактного взаимодействия с линейно-упругой или упруго-пластической формой.
- Параметры вращения, применяемые при центробежном литье, записываются в файл данных проекта *jnl. Файл вращения *rot больше не используется, но сохраняется совместимость с предыдущими версиями, где такой файл создается.
- Расширен диапазон возможных значений для параметра новой модели пористости Расстояние между вторичными осями дендритов.
- Усовершенствованы проверки в редакторе Свойства материала на достаточность и необходимость введенных данных для запуска расчета.
- Усовершенствованы проверки параметров решателей в окне Параметры и запуск расчета.
- Исправлено некорректное поведение в редакторах при изменении имени набора параметров.
- Исправлена ошибка, которая приводила к сбросу параметров остановки решателя течения при изменении параметров подвода.
- Исправлена ошибка чтения параметра новой модели пористости Коэффициент поверхностного натяжения при открытии проектов старых версий.
- Исправлена ошибка в записи пакетного файла *bat, которая приводила к ошибке при запуске расчета.
- Другие многочисленные изменения и исправления интерфейса.
Базы данных
- Устаревшие редакторы модуля «Сплав» заменяются на новые редакторы свойств и граничных условий. Разработка модуля прекращена, в следующих версиях он может быть исключен из состава PoligonSoft.
- Устаревший редактор Свойства материалов формы модуля «Сплав» больше не используется.
- Полностью обновлена и расширена база материалов литейных сплавов.
- База материалов формы полностью переработана, обновлена и включена в общую базу материалов PoligonSoft. Все материалы формы теперь хранятся в отдельных файлах в формате *pmat.
- База материалов дополнена свойствами экзотермических материалов.
- Наборы материалов, используемые как шаблоны, могут быть экспортированы в файлы *pmms (аналог устаревшего файла *bdf).
- Обновлены и переработаны шаблоны технологических процессов.
Препроцессор «Трассировка»

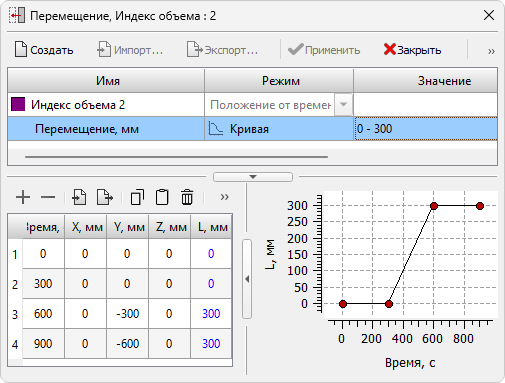

- Файл перемещений *mve не требуется для работы модуля, если движение тел модели не задано условиями задачи.
- Исправлены ошибки, возникавшие при обработке очень больших сеток.
Решатель течения «Эйлер»
-
Модель течения существенно переработана и улучшена (см. рис. ниже). Решены проблемы с воспроизводимостью и сходимостью результатов расчетов, в. т.ч. при многопоточных вычислениях.
- Скорость счета увеличена до 5 раз по сравнению с версией 2022 за счет оптимизации программного кода и алгоритмов.
- Повышена точность решения задачи теплопроводности, в том числе за счет улучшения процедуры выбора шага по времени.
- Параметры вращения, применяемые при центробежном литье, читаются решателем из файла проекта *jnl. Файл вращения *rot больше не используется.
- Исправлена ошибка, которая приводила к потере воспроизводимости результатов при повторных расчетах.
- Исправлена ошибка, которая приводила к несовпадению результатов при расчете в один и несколько потоков.
- Другие многочисленные изменения и исправления.
Решатель температуры и пористости «Фурье»
- Переработана процедура расчета тепловых потоков при радиационном теплообмене. Скорость расчета повышена за счет использования многопоточных вычислений.
- При расчете радиационного теплообмена не требуется файл перемещений *mve. Информация о габаритах области расчета хранится в файле проекта *jnl. Файл *mve используется только для получения информации о перемещении объектов.
- Реализована новая модель работы экзотермических материалов в составе формы. Новая модель учитывает тепловыделение и трансформацию структуры материала по мере протекания термитной реакции.
- Параметры вращения, применяемые при центробежном литье, читаются решателем из файла данных проекта *jnl. Файл вращения *rot больше не используется.
- Добавлена проверка на наличие свободного места на диске перед записью файлов.
- Устранена незначительная неточность при расчете поля температур.
- Исправлена ошибка расчета радиационного теплообмена для моделей, не содержащих тел типа «отливка».
- Исправлена ошибка, которая могла приводить к некорректному поиску контактных узлов на границе «отливка-форма».
- Исправлена ошибка чтения температурной кривой плотности из свойств сплава. В редких случаях расчет не запускался.
- Исправлена ошибка, которая возникала при чтении некорректных температурных режимов.
- Исправлена ошибка записи журнала (файла *log) при восстановлении расчета.
- Другие многочисленные изменения и исправления.
Решатель напряжений «Гук»
- Переработка некоторых процедур решателя позволила получить прирост скорости расчета до 80% в зависимости от числа элементов и топологии сетки.
- Новый параметр позволяет указать решателю, какие данные использовать для расчета напряжений в форме.
- Исправлена ошибка, которая не позволяла запустить расчет в корневом каталоге.
- Другие многочисленные изменения и исправления.
Решатель «Макроструктура»
-

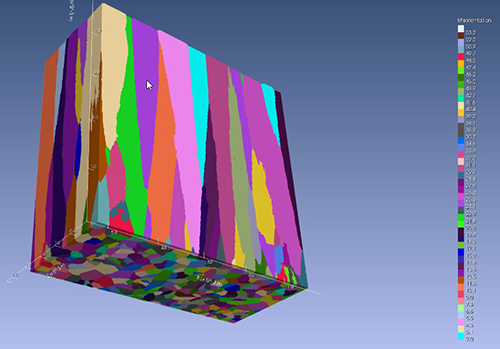

Новый решатель для расчета макроструктуры добавлен в состав PoligonSoft (см. рис. ниже).
- Решатель работает с нестационарным полем температуры, рассчитанным в решателе «Фурье».
- Расчет макроструктуры производится в выбранном сечении отливки.
- Параметры, необходимые для запуска решателя, задаются на вкладке Структура в окне Параметры и запуск расчета и на вкладке Рост зерен в редакторе Свойства материала.
- Для просмотра результатов используется специальный постпроцессор в составе PoligonSoft.
Решатель «Термообработка»
- Базовая модель дополнена статистическими моделями расчета предела текучести и относительного удлинения.
- Решатель дополнен моделью отпуска закаленной стали. Результатами расчета будут поля временного сопротивления, условного предела текучести, твердости по Виккерсу и относительное удлинение.
- Другие изменения и исправления для повышения стабильности работы решателя и точности результата расчета.
Постпроцессор «Мираж»
- Разработка устаревшего модуля прекращена, он будет заменен на новое решение. В следующих версиях «Мираж» может быть исключен из состава PoligonSoft.
- Исправления ошибок и незначительные улучшения.
В основе обучающего ролика «ПолигонСофт» — построение оболочек для литья по выплавляемым моделям.
Обучающий ролик «ПолигонСофт» демонстрирует новые возможности управления расчетами.
Специалисты «ПолигонСофт» усовершенствовали алгоритмы модели течения. Это дало возможность, во-первых, значительно экономить время расчета. Во-вторых — повысилась их точность. В ролике наглядно показана настройка параметров модели течения, которая позволяет добиться соответствия моделирования и реального эксперимента.
Новые редакторы делают функционал подготовки модели к расчету более удобным и понятным пользователю. В ролике содержится информация о том, как работает система технологических шаблонов. Из него можно узнать все об индексировании объемов и границ. Он поможет научиться быстро настроить параметры теплопередачи, загрузить данные температурных режимов из Excel.
Модернизированный сеточный генератор позволяет быстрее и точнее строить трехмерную конечно-элементную сетку. Она создается автоматически нажатием одной кнопки. Проверка и коррекция сетки, дополнительно осуществляющиеся в препроцессоре «Полигон Софт», обеспечивают повышение ее качества.
Точность расчетов при компьютерном моделировании литейных технологий методом конечных элементов напрямую зависит от качества сетки. Качество сетки определяется отсутствием элементов с малыми углами, неправильной формы и экстремально малых размеров.
Группа компаний «СиСофт» (СSoft) продолжает представлять новую версию СКМ ЛП «ПолигонСофт» 2021.0 в ролике «Подготовка CAD-модели к построению конечно-элементной сетки».
Группа компаний «СиСофт» (Soft) представила первую часть обзора новой версии СКМ ЛП «ПолигонСофт» 2021.0 — «Подготовка CAD-модели к построению конечно-элементной сетки».
На вебинаре рассмотрели следующие темы:
• какие изменения произошли в СКМ ЛП «ПолигонСофт» в 2020 году;
• как использовать новый функционал;
• о планах развития СКМ ЛП «ПолигонСофт».
Компания CSoft Development приглашает главных металлургов, инженеров-технологов и инженеров-конструкторов литейных предприятий принять участие в вебинаре «Моделирование литейных процессов в СКМ ЛП „ПолигонСофт“. Что нового?», который состоится 8 июля 2020 г.
Третий урок по Системе Компьютерного Моделирования Литейных Процессов (СКМ ЛП) «ПолигонСофт», описывающий процесс расчета литья в песчаную форму.
Второй урок по Системе Компьютерного Моделирования Литейных Процессов (СКМ ЛП) «ПолигонСофт», описывающий подготовку к расчету в ПГФ.
Первый урок по Системе Компьютерного Моделирования Литейных Процессов (СКМ ЛП) «ПолигонСофт», описывающий требования к моделям и построение конечно-элементной сетки.
Система компьютерного моделирования литейных процессов (СКМ ЛП) «ПолигонСофт» — профессиональный инструмент для создания, анализа и оптимизации литейной технологии. Эта система базируется на методе конечных элементов и позволяет осуществлять моделирование большинства литейных технологий для отливок из любых сплавов.
Системные требования
- Операционная система Microsoft Windows 64-bit (не ниже Windows 7 SP1).
- Операционные системы семейства Linux.
- Минимум 4 Гб оперативной памяти (рекомендуется 8 Гб).
- Графическая карта с поддержкой OpenGL (рекомендуется версия не ниже 3.0):
- поддержка разрешения экрана 1280×1024 и выше;
- размер текста 100% (мелкий шрифт).
- 4 Гб свободного пространства на жестком диске для установки ПО.
- Дисковое пространство для хранения результатов расчетов (рекомендуется 1 Тб).
