Model Studio CS Генплан — это программный комплекс, адресованный специалистам отделов изысканий, генеральных планов, а также смежных отделов, разрабатывающих чертежи марки ПОС и ППР.

Программный комплекс Model Studio CS Генплан используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.

Программный комплекс позволяет решать следующие задачи:

• создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР);
• построение траншей, котлованов, насыпей;
• автоматическое построение продольных профилей;
• автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений;
• формирование и выпуск проектной и рабочей документации в соответствии с требованиями ГОСТ;
• интеграция с системой АВС для автоматизации режима расчета смет на основании данных модели;
• выполнение необходимых проверок (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
• интеграция геологической модели с трехмерной моделью Model Studio CS;
• использование данных модели для генерации продольного профиля, таблицы условных обозначений и расчета объема земляных работ по геологическим слоям.

База данных оборудования, изделий и материалов

База данных изделий Model Studio CS Генплан включает в себя наборы типовых зданий и сооружений, элементов благоустройства (деревья, кустарники, малые архитектурные формы), элементов автодорог (дорожные знаки, дорожное оборудование, освещение), а также макеты людей и техники. Пользователь может самостоятельно пополнять библиотеку новыми элементами параметрической графики.

Все обновления и пополнения базы данных доступны для скачивания через Интернет с сервера разработчика

Работать с базой данных оборудования легко и просто. Требуется лишь выбрать из нее объект и разместить его на модели — оборудование отобразится на чертежах в необходимых размерах, а также будет учтено в спецификациях и других документах. Предусмотрена возможность без вставки в чертеж просмотреть, как выглядит объект и (также без вставки) получить полную информацию о нем. База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.

Исходные данные для проектирования

В качестве исходных данных для проектирования могут быть использованы данные разных форматов:

• отсканированные чертежи (сколка существующего рельефа и ситуации);
• полученные от геодезистов текстовые файлы с точками, имеющими координаты X, Y, Z;
• облака точек, полученные посредством лазерного сканирования;
• готовые триангуляции (3D-грани), созданные в других программных продуктах;
• чертежи в формате *dwg.

Цифровая модель рельефа (ЦМР)

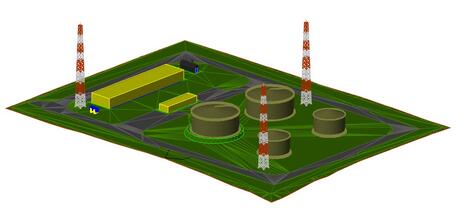

Трехмерная модель рельефа формируется в виде 3D-граней и строится с использованием отметок, структурных линий, внутренних контуров. Возможны расчет и отрисовка откосов с выходом на заданную поверхность, а также отрисовка горизонталей. Для редактирования модели используются такие операции, как переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек.

Цифровая модель местности (ЦММ)

Посадку на генплан зданий и сооружений можно осуществить несколькими способами: вставить из библиотеки изделий и материалов, отобразить из базы данных проекта CADLib Модель и Архив или создать контуры сооружений специальной командой.

Также на генплане расставляются элементы благоустройства и озеленения.

По объектам, размещенным на генплане, можно автоматически получить ведомости и спецификации в соответствии с ГОСТ. Шаблоны документов настраиваемые.

Учет геологической обстановки при проектировании и решении прикладных задач

В Model Studio CS Генплан предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект).

Основные задачи, решаемые с учетом геологических особенностей:

• построение траншей подземных сетей проектируемого объекта;
• построение котлованов с автоматической генерацией ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты;
• генерация продольных профилей с геологическим разрезом.

Для подключения геологической модели к чертежу достаточно лишь выбрать на вкладке проекта в окне Настройки источника земли требуемые слои геологии.

Построение траншеи осуществляется как в ручном режиме, когда пользователь сам указывает ключевые точки построения, так и в автоматическом, когда необходимо указать трубопровод — и траншея будет размещена вдоль него. Специальные инструменты редактирования позволяют пользователю в любой момент вносить в траншею изменения (менять ее геометрию, указывать слои подсыпок и обсыпок и т.д.), при этом значения объемов будут пересчитываться в режиме реального времени. Выгрузка ведомости объемов земляных работ может быть в любой момент получена в виде таблицы на лист чертежа или на лист в документ Excel.

Кроме построения траншеи в Model Studio CS Генплан обеспечена возможность расположения на модели точечных котлованов и скважин, а также создания насыпей. По этим объектам тоже выполняется расчет объема разработки земли.

Автоматическая генерация чертежей планов, видов, разрезов

Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки, выноски, позиционные обозначения и размеры.

Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий:

• определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
• указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.

В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов, видов, планов и схем — для этого применяется Мастер оформления, который позволяет создавать, редактировать, импортировать и экспортировать профили простановки размеров, выносок, отметок уровня.

Результат работы

В результате мы получим чертежи основного комплекта ГП, на которых будут проставлены размеры, выноски, отметки и т.д., при этом все будет выполнено автоматически на основе трехмерной модели.

Разбивочный план

На чертеже отображаются геодезическая сетка, здания и сооружения, дороги, проезды и площадки, элементы планировочного рельефа (откосы, подпорные стенки, пандусы). Экспликация зданий, ведомости дорожек и площадок формируются автоматически.

План организации рельефа

На чертеже отображаются абсолютные отметки внутри контура зданий и сооружений, проектные отметки и уклоноуказатели, проектные горизонтали, фактические отметки рельефа, здания и сооружения, дороги, проезды, площадки, геодезическая сетка осей.

План земляных масс

Программа производит расчет картограммы земляных масс и оформляет чертеж в соответствии с отечественными нормативами.

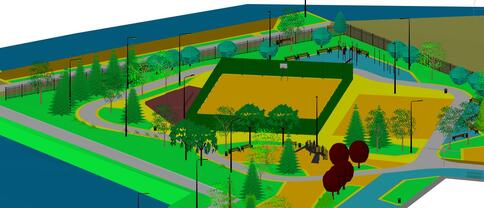

План благоустройства и озеленения

На чертеже отображаются тротуары, дорожки, площадки различного назначения, малые архитектурные формы и переносные изделия, деревья, кустарники, цветники и газоны. Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

Сводный план инженерных сетей

На чертеже отображаются коммуникационные сооружения для прокладки сетей, подземные, наземные и надземные сети, стойки и опоры коммуникационных сооружений, здания и сооружения, дороги, проезды, площадки, геодезическая сетка осей.
