Реализована поддержка графической платформы nanoCAD 26.
Пополнены библиотеки дорожных знаков
Пополнены библиотеки элементов — созданы цифровые модели дорожных знаков. Теперь Вам доступны следующие группы знаков: предупреждающие, запрещающие, предписывающие, информационные, сервиса, приоритета, особых предписаний и дополнительной информации всех нормативных типоразмеров согласно ГОСТ Р 52290−2004.
Для удобства размещения знаков на автодороге используйте команду «Расстановка знаков». В диалоговом окне происходит формирование структуры знака, выбор панелей, стойки и фундамента.
Благодаря пополнению библиотек процесс проектирования стал быстрее и точнее.
Подробнее в видеоролике:
Добавлены новые функции по работе с данными инженерно-геологических изысканий
Для работы с данными
Автоматизируйте обработку данных: настраивайте структуру и мощность геологических слоев и затем автоматически стройте поверхности грунтов. С новым функционалом сокращается время подготовки геологической модели, снижается количество ручных операций и минимизируется вероятность ошибки при работе с данными изысканий.
Узнайте, как создавать геологические модели и работать с данными скважин, в видеоролике ниже:
Добавлены опции изгиба и кручения для профилей металлопроката
Опция изгиба отвечает за выгиб колонны относительно её конечных точек способом задания радиуса изгиба, что позволяет проектировать криволинейные несущие конструкции без ручной подгонки. Опция кручения отвечает за изменение угла поворота сечения в конечных точках профиля с сохранением целостности всего профиля. Открывайте новые возможности для создания сложных пространственных рам и витых элементов.
Узнайте больше о новой функции в видеоролике:
Для многослойных стен реализована возможность задавать смещение по высоте отдельно для каждого слоя
Новый функционал позволяет регулировать высоту отдельных слоёв независимо друг от друга. Такая детализация обеспечивает точное моделирование цоколей, парапетов и разноуровневых материалов без дробления стены на фрагменты.
Сократите количество ручных операций и повысьте точность моделирования многослойных конструкций.
Больше о настройке смещения слоев в видеоролике ниже:
Улучшен интерфейс панели свойств линий связи
Свойства линий связи теперь представлены на единой панели без разделения на вкладки. Благодаря обновленному интерфейсу все параметры доступны в одном месте, что делает работу с объектами более удобной и интуитивно понятной. Вам больше не нужно переключаться между вкладками в поисках нужных настроек. Новое отображение ускоряет редактирование атрибутов, сокращает количество лишних рутинных действий и повышает комфорт работы в программе.
Подробнее об обновленном интерфейсе свойств линий связи в видеоролике:
Добавлена возможность выделять участки линий связи цветом
Опция подсветки сегментов линии связи позволяет визуально выделять отдельные участки схемы с помощью цвета. Цветовая маркировка помогает быстрее находить нужные фрагменты, различать части сети по назначению и упрощает работу со сложными схемами с большим количеством элементов.
Данное обновление повышает скорость идентификации сегментов сети и снижает вероятность ошибок при анализе и редактировании схемы.
Оцените преимущества обновления в видеоролике:
Расширен функционал по получению изометрических чертежей в Model Studio CS Трубопроводы. Новые возможности позволяют сократить время подготовки документации, повысить удобство работы проектировщиков и автоматизировать оформление изометрических схем.
-
Добавлена возможность автоматической разбивки таблицы содержания по указанному параметру высоты таблицы. Настройка позволяет разбить таблицу содержания на один, два
и т.д. листов при превышении указанных габаритов таблицы.
-

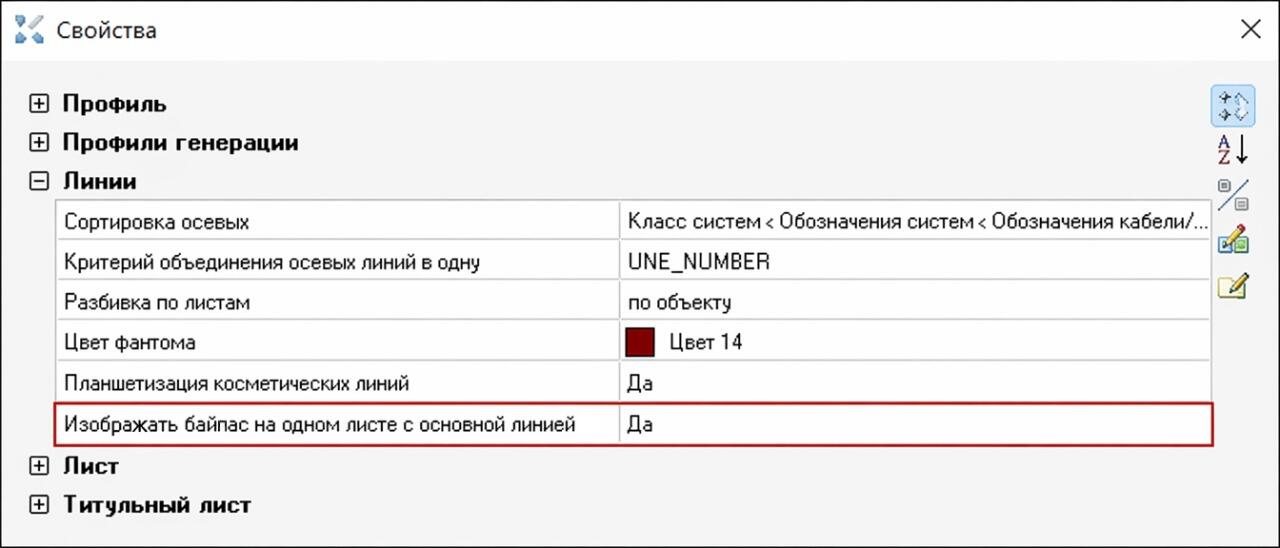

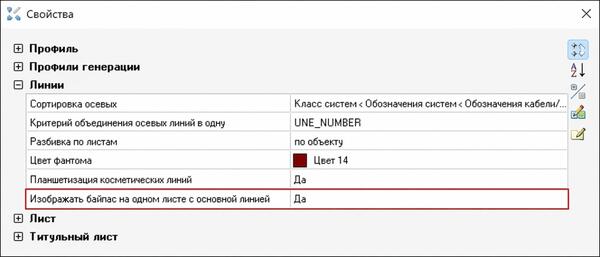

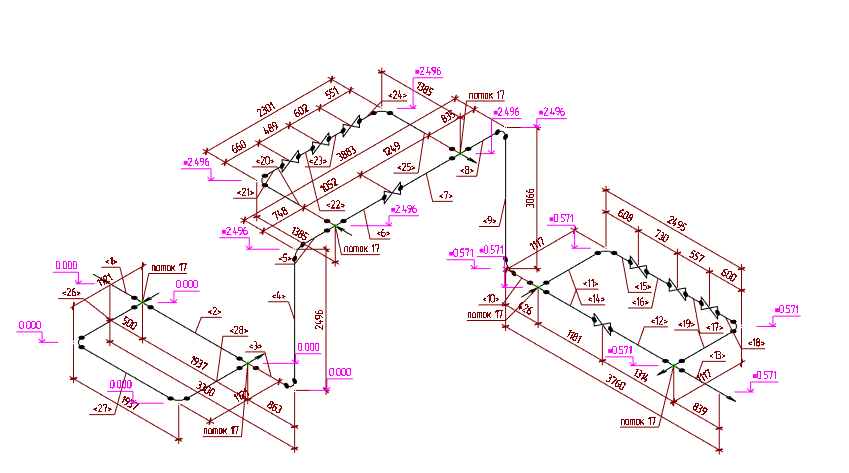

Добавлена возможность генерации байпаса на один лист при автоматической генерации изометрических чертежей при заданной настройке параметра «Изображать байпас на одном листе с основной линией» — «Да» и отключения параметра «Избегать самопересечения осевых линий». Настройка позволяет построить на одном листе схему с байпасом.
-

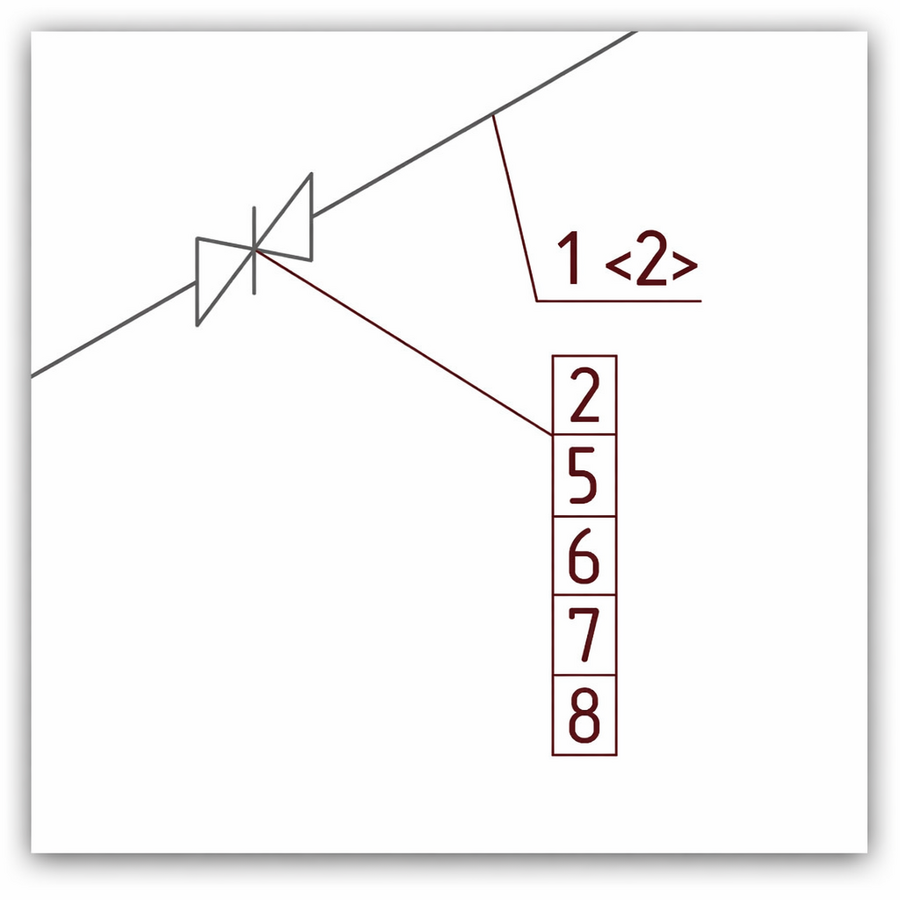

Добавлена возможность простановки гребенчатой выноски при генерации изометрических схем. Гребенчатая выноска позволяет отобразить выноску в табличном формате с перечислением элементов, которые автоматически попадают в спецификацию при генерации изометрической схемы.
Добавлена команда автоматизированного формирования щитовых устройств
Новый функционал позволяет автоматически распределять оборудование схемы по шкафам и визуализировать его в пространстве
Оцените преимущества новой функции в видеоролике:
Обновлена генерация однолинейных схем
Новая версия генерации позволяет автоматические формировать однолинейные схемы с параллельно и последовательно подключенными электроприемниками. На сформированной однолинейной схеме было изменено расположение клеммных коробок, теперь они располагаются на одной оси, сделано это для возможности корректного размещения боковика на схеме. Данные изменения позволяют автоматизировать создание более сложных однолинейных схем, а также сделать данный процесс более понятным для пользователя. В результате Вы сокращаете временные затраты на формирование однолинейных схем.
Подробнее о генерации однолинейных схем в видеоролике ниже:
Добавлен просмотр текущих переменных выбранных объектов проекта
В нижней части окна «Связи» добавлена область текущих переменных с возможностью изменения размеров. Область текущих переменных используется для быстрого анализа связей, заданных объектам до и после публикации в базу проекта. Теперь Вам нет необходимости раскрывать связи выбранного элемента для получения сведений о его расположении в структуре проекта — все эти сведения уже будут отображены. А если выбранных объектов несколько, то область текущих переменных покажет все одинаковые для них связи. Данное решение существенно добавляет наглядности при анализе объектов, а также сокращает время на поиск необходимой информации.
Посмотрите, как это работает, в видеоролике:
Добавлена возможность обращения к координатам объектов
Обращение к координатам объектов из окна Свойства 3D при формировании условий проверки коллизий, получении отчетов, или отображении в свойствах. Функционал дает возможность использования в инженерных целях данные по позиционированию объектов в пространстве. Новая возможность повышает наглядность анализа модели, помогает быстрее выявлять ошибки позиционирования объектов и обеспечивает более гибкую настройку проверок коллизий.
Подробнее в видеоролике ниже:
Новый функционал повышает качество проектирования, ускоряет рабочие процессы и сокращает время выполнения рутинных задач.
Не упустите шанс оптимизировать свои процессы с новыми функциями Model Studio CS! Присоединяйтесь к числу пользователей, уже оценивших преимущества обновлений.
Еще больше новых функций вас ждет в следующем техническом дайджесте. Подписывайтесь!
