GeoniCS Инженерная геология — комплексная система, позволяющая производить обработку данных, полученных в ходе проведения инженерно-геологических изысканий.
Программа GeoniCS Инженерная геология (GEODirect) позволяет:
Исходные данные о выработке включают в себя информацию о плановом и высотном положении, литологическом разрезе (данные о границах ИГЭ), консистенции и степени водонасыщения грунтов, глубинах отбора проб грунтов, сведения об уровне подземных вод.
После заполнения данных о выработках производится обработка комплекса лабораторных определений по отдельным пробам грунтов с построением соответствующих графиков, расчетом физико-механических, прочностных и деформационных характеристик грунтов. Лабораторные исследования предусматривают обработку данных гранулометрического состава, результатов компрессионных испытаний, сопротивления грунта сдвигу, данные по набуханию и усадке образцов грунта согласно
Сводная таблица физико-механических характеристик грунтов формируется в Microsoft Excel по всем скважинам или по инженерно-геологическим элементам.
Ввод данных о сопротивлении грунта на участке боковой поверхности и под наконечником зонда, при необходимости — пересчет значений в зависимости от типа установки, генерация графиков статического зондирования. Расчет несущей способности сваи, отдельный расчет по лобовой и боковой составляющей с формированием отчетной документации. Добавлен специфический пересчет данных по статическому зондированию для установки УралТИСИЗа.
Выполняется статистическая обработка результатов лабораторных исследований по выделенным инженерно-геологическим элементам (нормативные и расчетные значения характеристик грунтов определяются с необходимой доверительной вероятностью). Для каждого ИГЭ формируется отчетная документация.
Расчет общей просадочности с построением графических зависимостей, заключением о типе просадочности и формированием отчетной документации.
Производится обработка химического анализа воды, на основе нормативных документов определяется степень агрессивности подземных вод, формируется отчетная документация.
При создании стратиграфической колонки в GeoniCS Инженерная геология инженер-геолог может задать новый геоиндекс, соответствующее ему описание грунта, а также установить связь между ИГЭ и стратиграфией.
С использованием выбранных цветов и штриховок производится построение инженерно-геологических разрезов по указанным выработкам. Разрез строится с применением системы AutoCAD. При построении разрезов существует возможность загрузить профиль, созданный в GeoniCS Трассы, для нанесения на него данных по геологии. Также реализована возможность нанесения геологических данных на поперечный профиль, созданный с помощью AutoCAD Civil 3D. В GeoniCS Инженерная геология можно загружать ЦММ, созданную в ПК GeoniCS, что позволяет «считывать» информацию о рельефе и положении скважины с загруженной модели.
В программе реализовано построение инженерно-геологических колонок с автоматической штриховкой грунта по ИГЭ. Предусмотрена возможность задания пользовательских значений параметров штриховки и цветовых характеристик.
Формирование отчетной документации производится в соответствии с действующими нормативными документами и на основе утвержденных бланков. Пользователь может отказаться от стандартного шаблона, оформив и подключив в систему собственный бланк.
Возможность формировать все колонки по проекту в одном файле.
Изменения и дополнения в режиме построения графика статического зондирования: расширенный график литологической колонкой
и возможность считывания данных с графика или графиков статического зондирования
с фиксацией снятых данных и формированием отчетной документации в формате *.doc или *.dwg.
Добавлен сводный график гранулометрического состава при формировании нормативной обработки для каждого выбранного ИГЭ.
Формирование «новой» колонки с возможностью настройки следования столбцов в колонке.
Нанесение геологии на продольный и поперечный профиль GeoniCS или GeoniCS ЖЕЛДОР с использованием технологии «информационных записей».
Генерация «Ведомости лабораторных испытаний грунтов» или «Таблицы частных значений лабораторных определений грунтов по ИГЭ».
Нанесение геологии на поперечный профиль Civil 3D.
Модуль синхронизации данных.
Нанесение геологии на профиль системы GeoniCS 2006, 2007 и GeoniCS ЖЕЛДОР 2007.
Поддержка цифровой модели местности и построение «нового» разреза.
Мерзлые грунты и скальные/полускальные грунты.
Дополнительный режим лабораторных испытаний Набухание / Усадка.

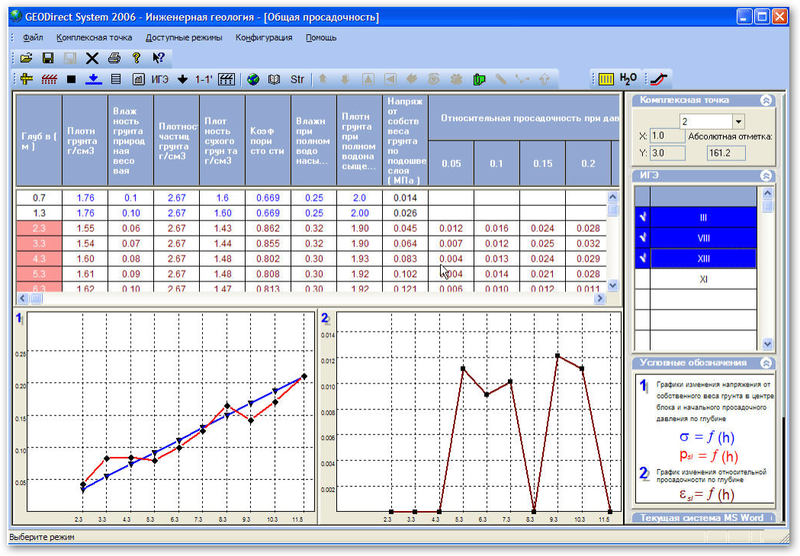

Общая просадочность — расчет общей просадочности с построениями графических зависимостей и формированием отчетной документации.
В модуле существует множество настроек: в частности, разбивка просадочных глубин не по 1 метру, а в соответствии c пожеланиями геолога — с автоматическим пересчетом исходя из новых данных, построением графических зависимостей и выдачей отчетной документации; возможность выбора метода компрессионных испытаний, для которого производится расчет.
Химический анализ воды согласно СНиП 2.03.11−85 с выдачей отчетной документации (данные вводит геолог, анализируется степень агрессивности подземных вод). Геолог имеет возможность ввести необходимое количество дополнительных глубин уровня воды и расчета для каждой введенной глубины — с выдачей отчетной документации по каждой из глубин для выбранной комплексной точки.
Создание стратиграфических колонок. Пример созданной колонки:
