Модель вместе с чертежами хранится в одном файле проекта, который включает:
Являясь системой автоматизированного проектирования зданий, Renga позволяет создавать трёхмерные модели зданий, которые включают инженерные конструкции и коммуникации, и получать из них чертежи и спецификации.
Единый продукт Renga — одно рабочее место — одна лицензия. Большое количество функционала, предоставляемого в одной лицензии, поможет проектировщикам эффективнее справляться с задачами проекта. Каждому пользователю в Renga предоставлен свой инструментарий:
На начальном этапе проектирования архитектору нужен инструмент, который позволит быстро и просто смоделировать облик будущего здания.
Работа

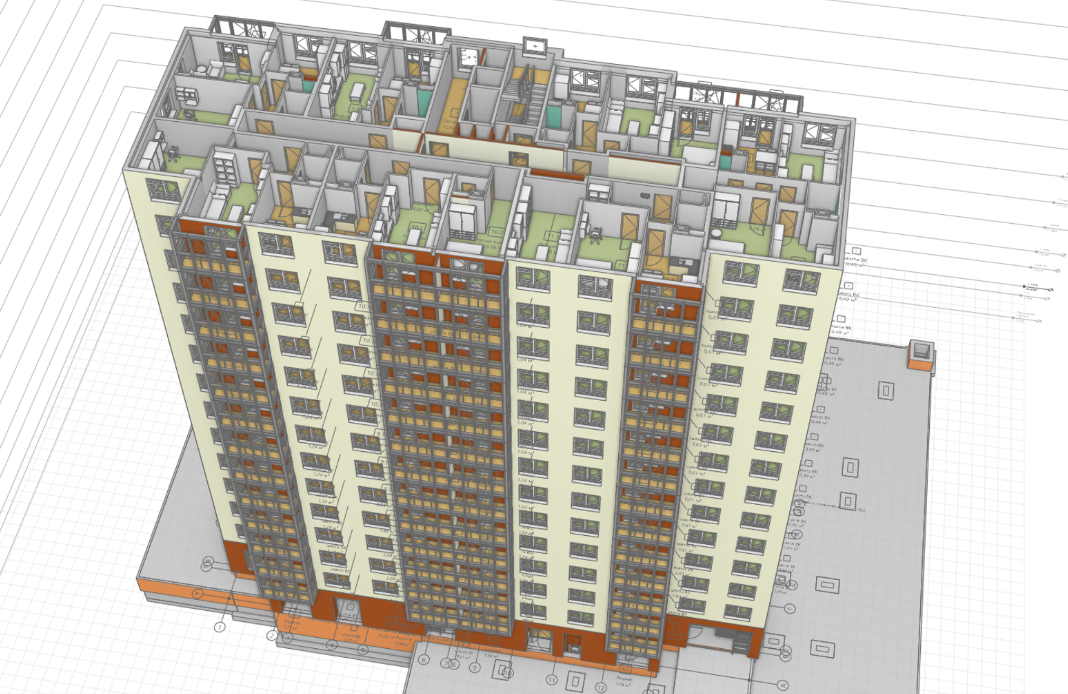

Архитектор создает своё здание на 3D-виде, используя для моделирования объектные инструменты (стены, балки, окна
Многие профессионалы оценили такой подход к проектированию и признали, что скорость работы в Renga выше по сравнению с другими программами.
Для более детальной проработки архитектурной модели Renga предоставляет инструменты быстрого создания/редактирования объектов — «Стили», «Сборка» и «Редактор профилей».

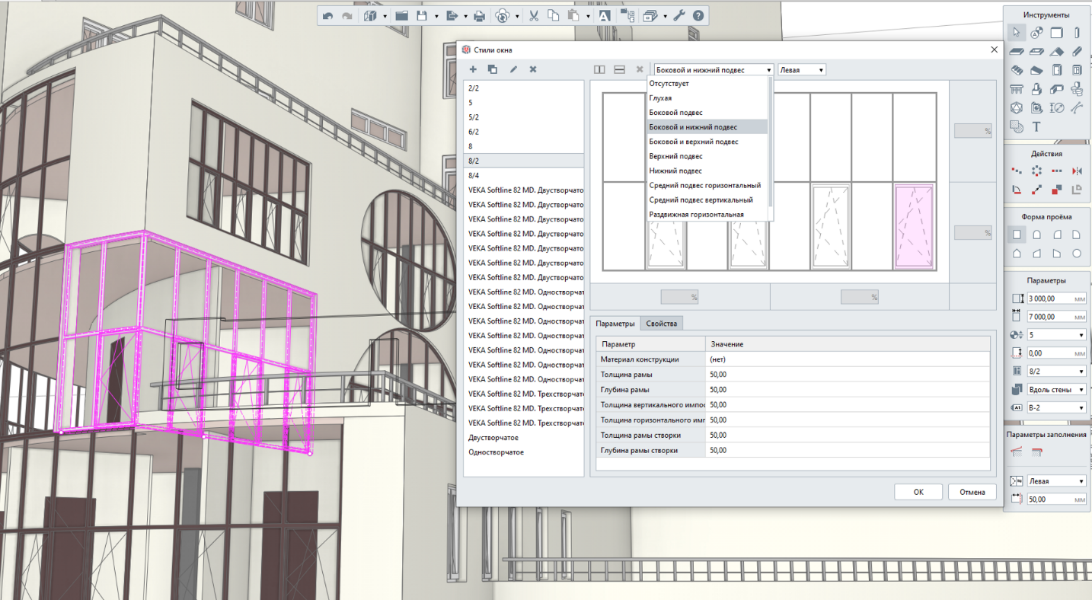

Буквально за минуту можно создать свой стиль окна или двери, расставить в нем вертикальные и горизонтальные импосты, назначить материал конструкции, определить у створок тип открывания, а также задать размеры рамы, импостов и створок конструкции. Полученный стиль можно назначить проемам любой формы и размеров.
Для создания сложных элементов здания, состоящих из нескольких объектов, существует инструмент «Сборка». Из стандартных инструментов Renga (балки, лестницы, перекрытия

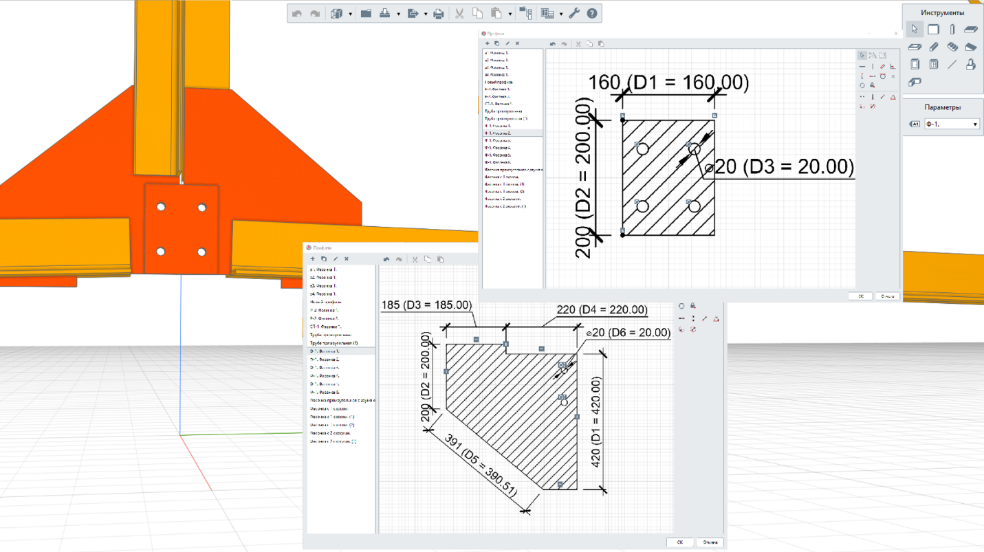

Пользовательский редактор профилей позволяет нарисовать любой параметрический профиль для балок и колонн. Спроектируйте неповторимый каркас здания из ваших профилей или создайте декоративные элементы, например, карнизы, плинтусы, пилястры
Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН

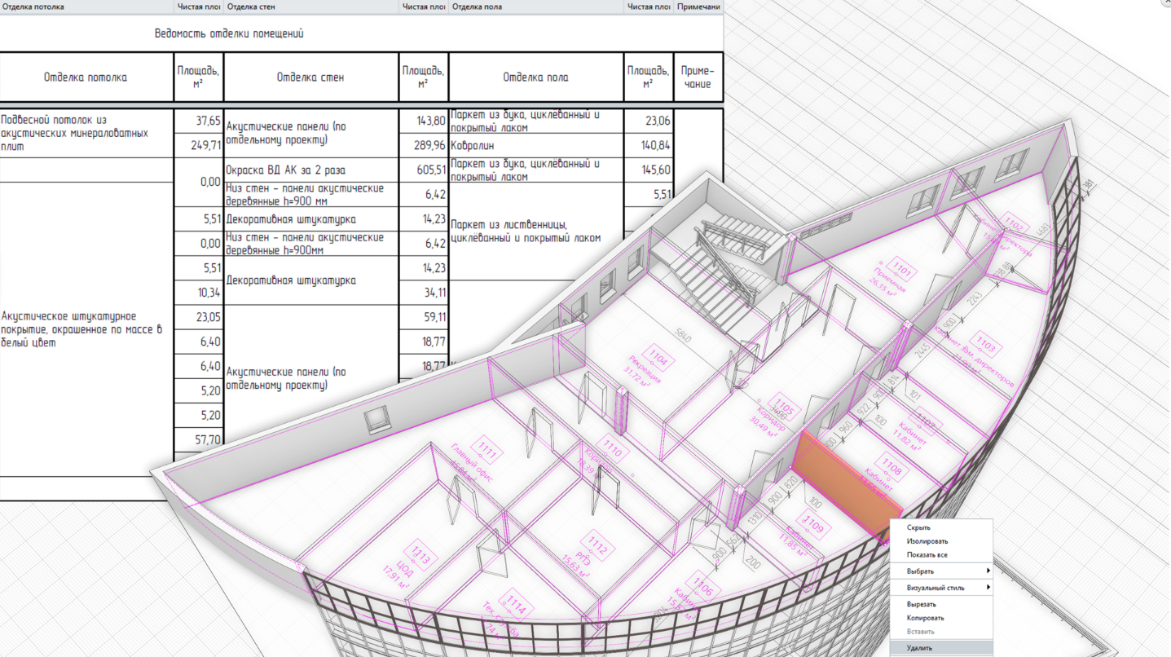

Для точного подсчета строительных объемов и количества материалов в Renga существует инструмент «Спецификации». Он автоматически собирает данные с объектов 3D-модели и формирует по ним отчеты в табличной форме. При этом спецификации автоматически пересчитываются при изменениях в 3D-модели.

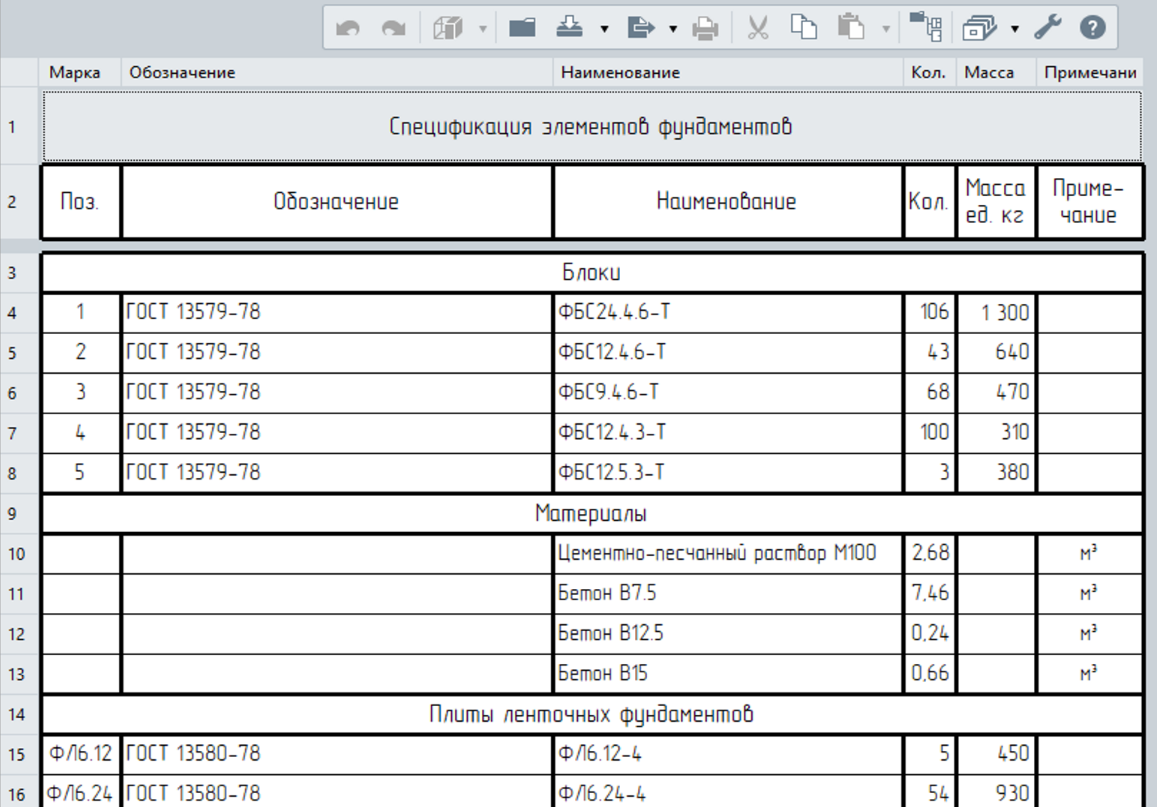

Архитектор может сформировать свои собственные спецификации или воспользоваться готовыми шаблонами.
В программе уже существуют шаблоны, настроенные по ГОСТ, «Экспликация помещений» и «Спецификация заполнения оконных и дверных проемов». Можно изменять вид спецификации, группировать по различным свойствам, применять фильтры, добавлять пользовательские свойства.

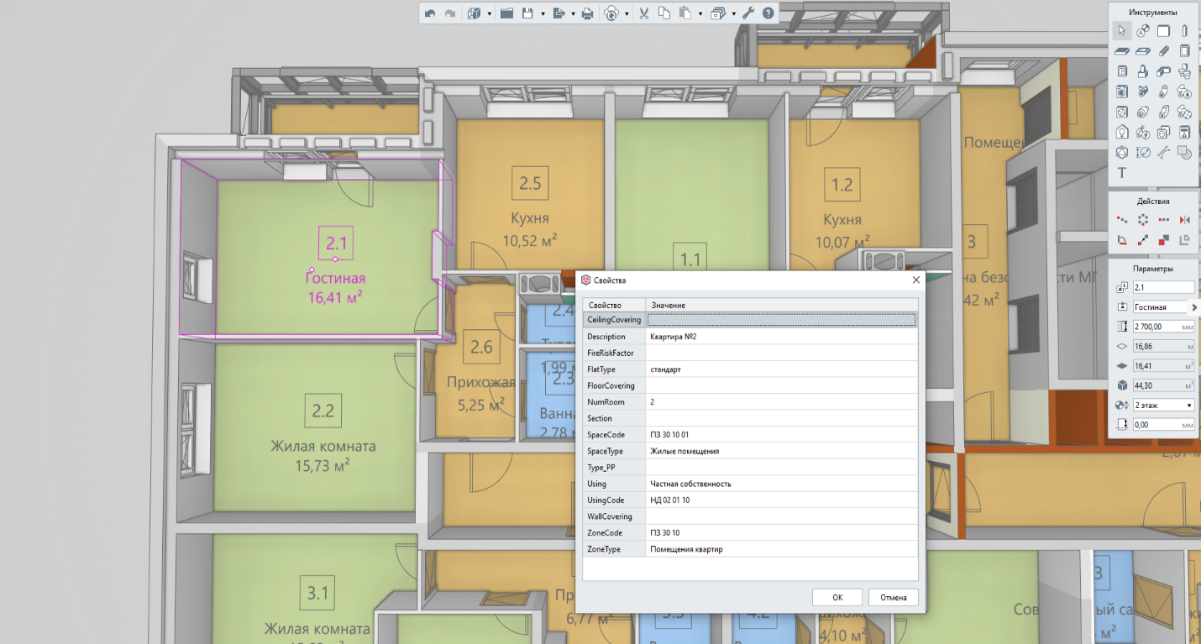

Для получения правильных объемов по отделке помещений в программе существует шаблон «Ведомость отделки помещений», который автоматически собирает расчётные характеристики помещений: площадь стен, площадь пола/потолка, длину плинтусов за вычетом проемов в ограждающих конструкциях.

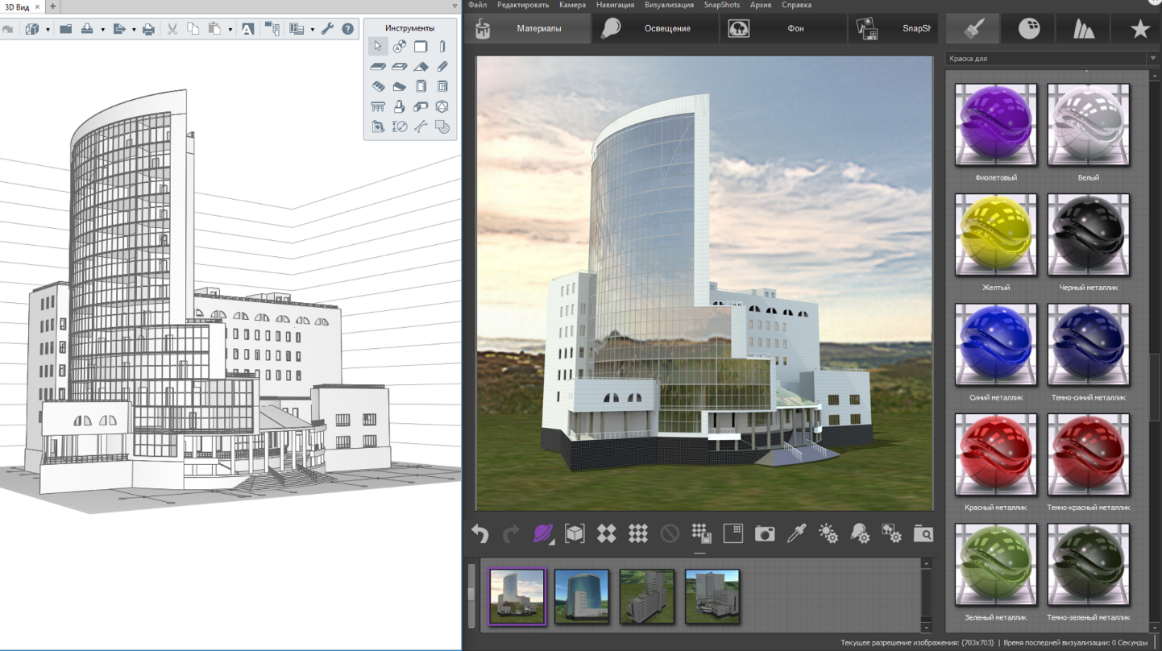

Для подготовки презентационных материалов можно выполнить высококачественные фотореалистичные изображения (рендеры) посредством наложения текстур и назначения материалов. Для этого компания PICTOREX Ltd разработала приложение Artisan Rendering, которое можно установить к программе Renga.
Помимо этого, в Renga существует возможность экспорта 3D-модели в форматы 3D-графики — OBJ, DAE, STL для рендеринга в популярных программах 3Ds Max, Blender, Lumion
Кроме триангуляционных форматов 3D-графики в Renga существует возможность экспортировать 3D-модель в форматы твердотельной геометрии для точного представления — наиболее известные из них C3D, JT, STEP и другие
Наиболее эффективным способом презентации проекта заказчику является виртуальная прогулка по 3D-модели в очках виртуальной реальности (VR). В программе Renga осуществлена связь
Совершить виртуальную прогулку по зданию поможет 3D-манипулятор 3DConnexion, который так же как

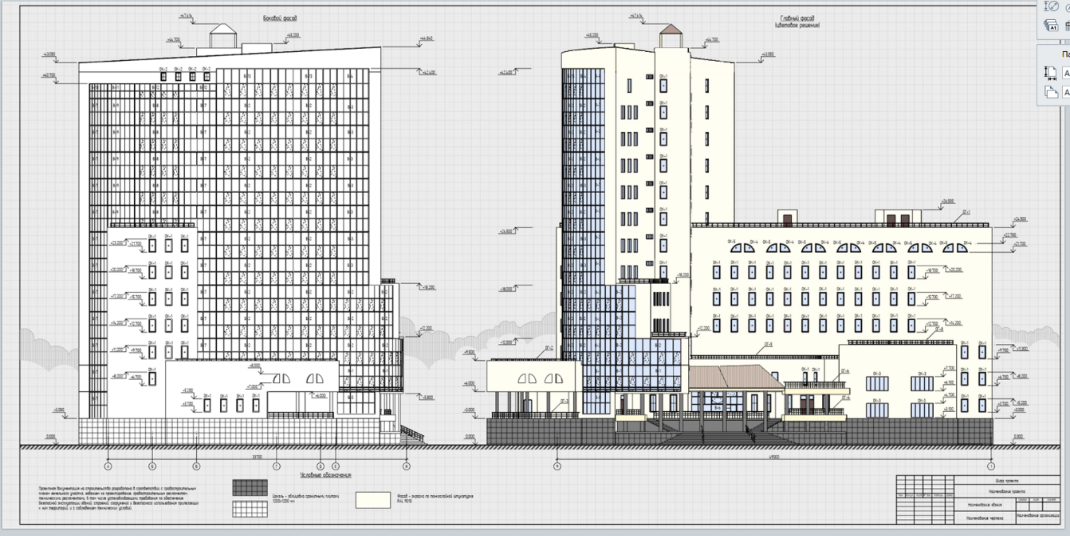

Встроенный редактор чертежей позволяет создать комплект проектной/рабочей документации. Инструменты редактора созданы для максимальной автоматизации получения чертежей. Основные виды здания (планы, фасады, разрезы) — создаются автоматически по 3D-модели.
А при помощи инструментов оформления можно быстро оформить чертеж как по российским стандартам оформления чертежей СПДС, так и по международным ISO.
Стили отображения позволяют настраивать видимость и уровень детализации объектов на чертежах. Таким образом, из одного вида, например, плана, можно получить more несколько чертежей: кладочный план, план расстановки оборудования, эвакуационный план, план балок и колонн
Также для взаимодействия с другими
Для выпуcка чертежей, кроме печати на бумажный носитель, можно воспользоваться пакетным экспортом чертежей из Renga в форматы PDF, DWG и DXF.
На любой стадии проектирования всегда появляются изменения.
Выполняете ли вы план этажа или чертеж изделия, размеры, проставленные вами, будут отслеживать изменения, сделанные в 3D-модели. Перенесете ли вы перегородку на плане или измените высоту окна — размеры автоматически пересчитаются.
Помещения всегда будут ассоциативно связаны с окружающими их конструкциями. При изменении габаритов помещений в плане, автоматически пересчитаются площади полов, стен и потолка.
Эти данные вместе с 3D-моделью можно передать в сторонние расчетные приложения (например, СИТИС: Солярис) и выполнить в них теплотехнический расчет наружных ограждающих конструкций или расчет естественной освещенности КЕО.
Для передачи в расчетные приложения
Для разработки ж/б конструкций в Renga предусмотрены мощные инструменты для армирования объектов в 3D. Функция автоматического армирования существенно ускорит процесс раскладки арматуры в монолитных ж/б элементах и позволит быстро и легко получить чертежи заармированных конструкций. Помимо армирования объектов в программе предусмотрено автоматическое усиление арматурными стержнями отверстий и проемов в перекрытиях и стенах. Причем усиление привязано к проему/отверстию и перемещается вместе с ним.

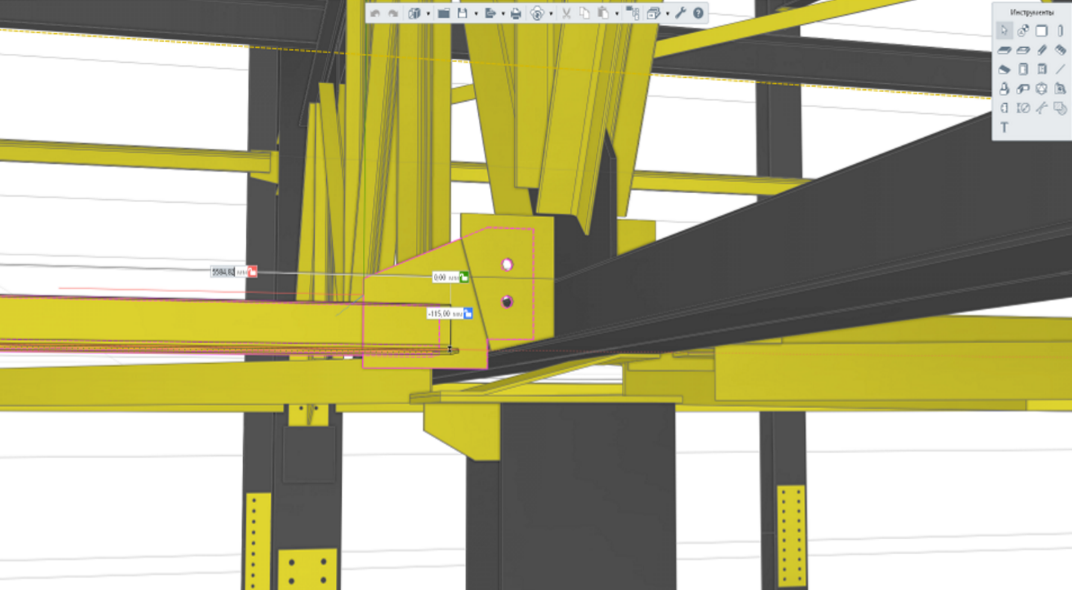

Используя функциональность Renga, Вы сможете спроектировать металлоконструкции зданий и сооружений различного уровня сложности. Инструмент «Сборка» позволит создать отправочные марки ферм, колон, связей

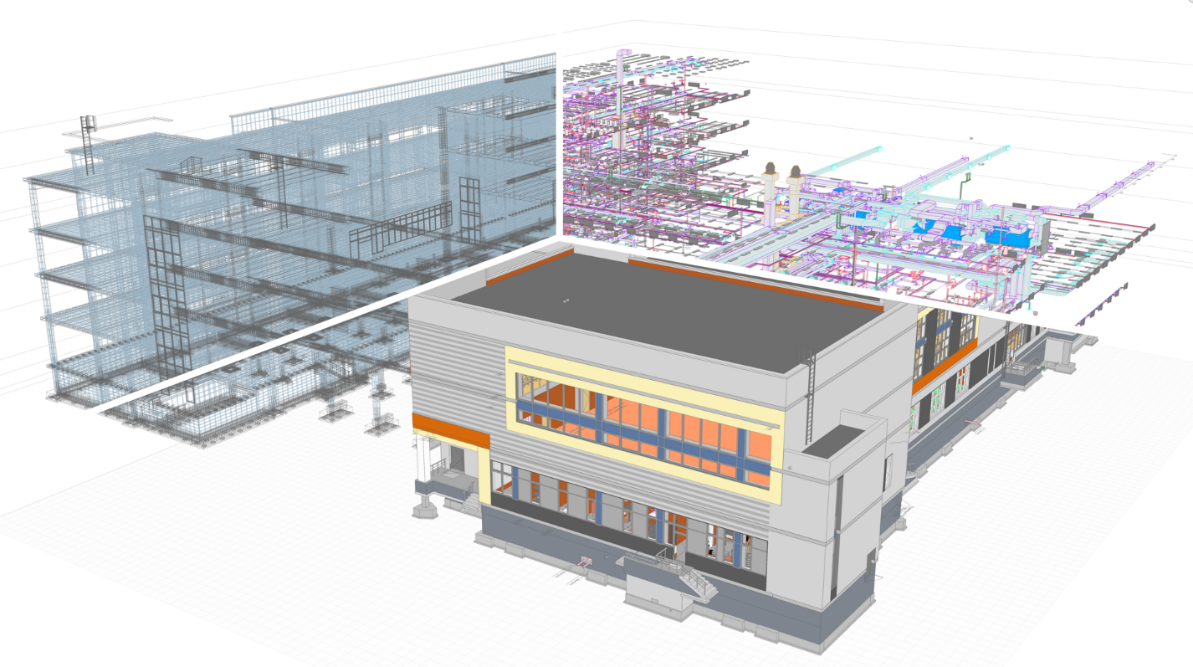

Совместная работа в системе Renga позволяет конструктору работать с одной 3D-моделью параллельно с архитекторами и инженерами по внутренним системам. Такой способ работы позволяет значительно ускорить разработку информационной модели с последующим получением проектной и рабочей документации. Теперь конструкторы могут постоянно работать с актуальной 3D-моделью, избегая возможности возникновения конфликтов при принятии проектных решений.
Преимуществом отечественной
Инструмент для

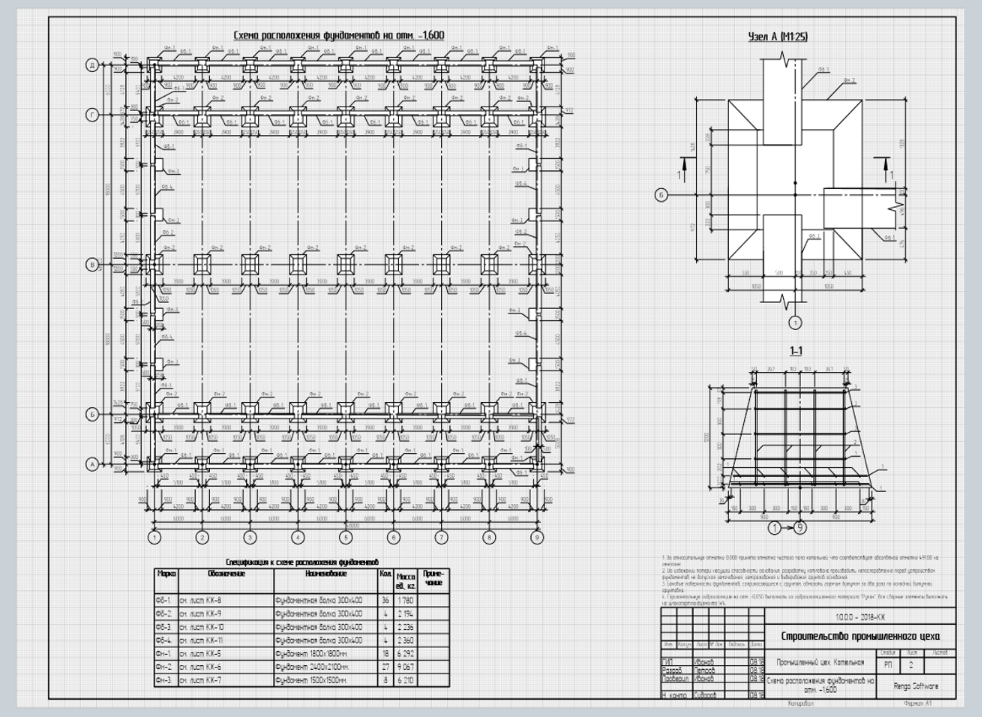

В Renga предусмотрено автоматическое получение чертежей. Схемы расположения конструктивных элементов, отправочные марки ферм, узлы соединения — всё это и многое другое можно получить автоматически. Конструктору достаточно добавить необходимый вид 3D-модели здания и оформить чертежи, используя инструменты чертежного редактора.
А удобная система настройки стилей отображения видов позволит Вам получить документацию с различным уровнем детализации конструктивных элементов. Чертежи взаимосвязаны с 3D-моделью здания, и любое изменение информационной модели моментально изменяет его геометрию.
В случае непредвиденных корректировок проекта Renga поможет быстро и легко внести изменения в уже созданную проектную документацию. Информационная модель здания ассоциативно связана с чертежами и спецификациями. И для быстрой корректировки проектной и рабочей документации достаточно внести изменения в 3D-модель здания. А все планы, схемы, узлы, разрезы, спецификации
Проектирование на 3D-сцене позволяет быстро и эффективно принять правильные проектные решения в части пространственной конфигурации конструктивных схем зданий и сооружений. Конструктор может визуально оценить проектируемую модель здания на коллизии и, в случае их выявления, устранить в считанные минуты.
Работа в Renga ведется при помощи инструментов объектного проектирования, которые позволяют получить информацию не только о геометрических параметрах, но и о цифровых данных всех элементов модели. Всем объектам модели при помощи редакторов стилей можно назначать любые модификации. Например, если в процессе проектирования конструктору необходимо использовать в конструктивной схеме здания балки и колонны нестандартного сечения, можно воспользоваться Редактором профилей.
Данный инструмент позволяет проектировщику создавать профили для колонн и балок различной сложности и конфигурации. А благодаря автоматическому получению спецификаций и чертежей с 3D-модели можно в считанные минуты получать проектную и рабочую документацию зданий и сооружений.
Благодаря тому, что 3D-модель здания уже спроектирована в Renga, конструктору нет необходимости создавать её в расчетных системах. Вы просто экспортируете её в формат ifc и передаете в любую расчетную систему (Лира, SCAD Office
Вся документация в Renga автоматически формируется в соответствии с СПДС, что гарантирует исключение ошибок, связанных с оформлением чертежей. А в случае работы с иностранными компаниями, система поддерживает оформление документации в соответствии со стандартами ISO.

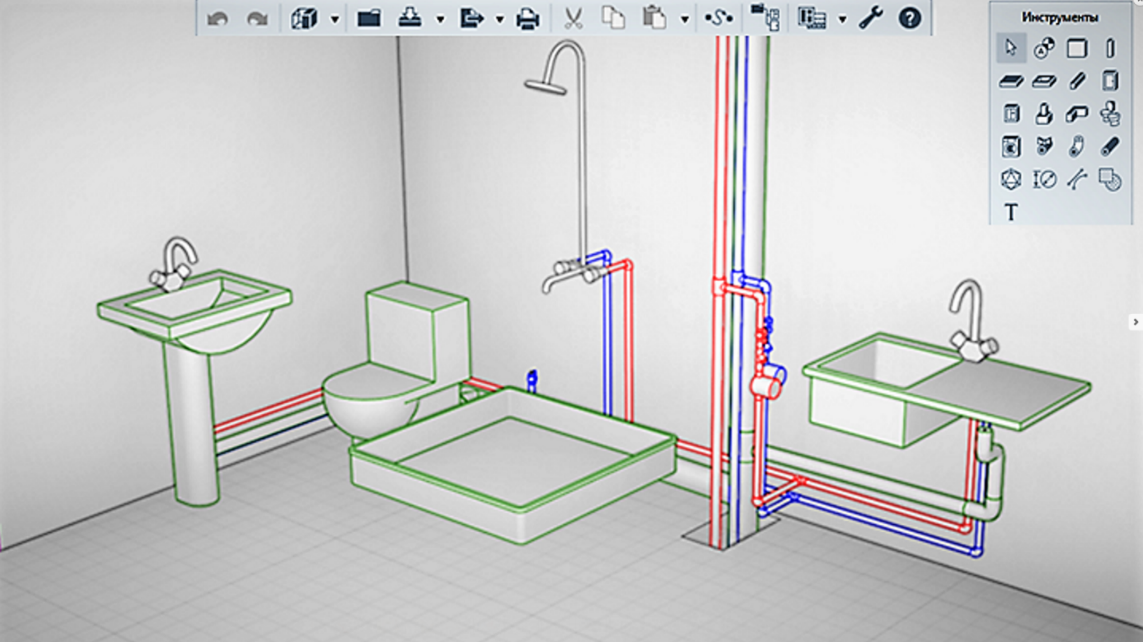

В Renga можно создавать информационные модели внутренних систем водоснабжения и водоотведения зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс водопровода и канализации, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.
Проектирование внутренних систем водоснабжения и водоотведения в Renga предусматривает 2 сценария работы.
В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующей инженерной системы. В комплексной
Участники проекта работают с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.
Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами инженерных сетей. Имеется возможность использовать 2D-чертежи в качестве подложки.
Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по внутренним системам водоснабжения и водоотведения имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, положению шахт для инженерных коммуникаций, расположению технологического оборудования и многое другое. На основании полученных данных выявляются потребности различных помещений здания в сетях водопровода и канализации, а также выполняются инженерные расчёты, например, определение баланса водопотребления и водоотведения.

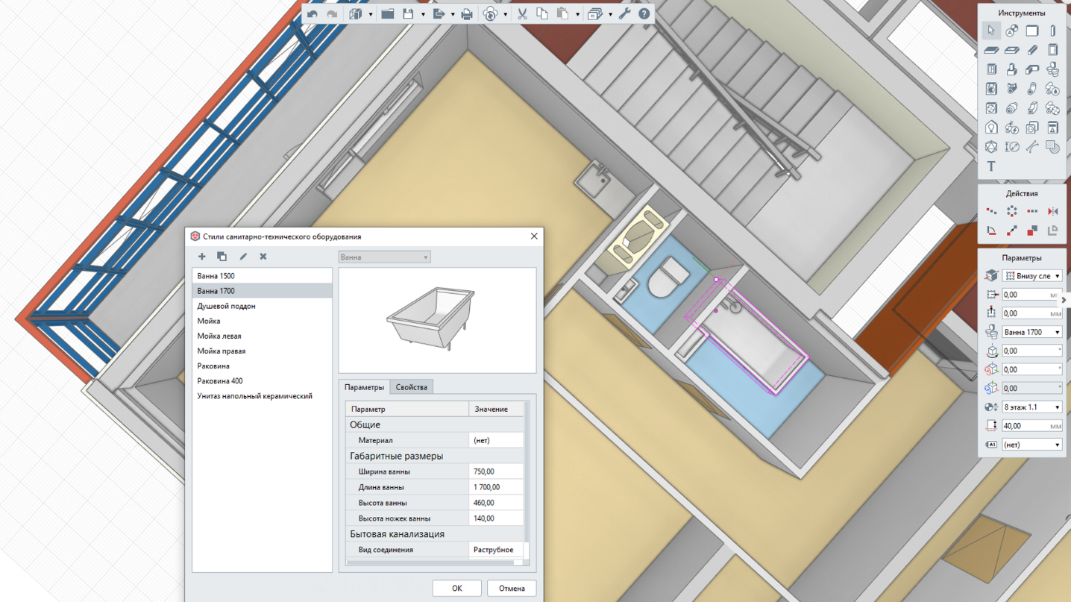

В соответствии с выявленными потребностями различных помещений здания в системах водоснабжения и водоотведения инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей водопровода и канализации. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.
Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d,. step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного оборудования.

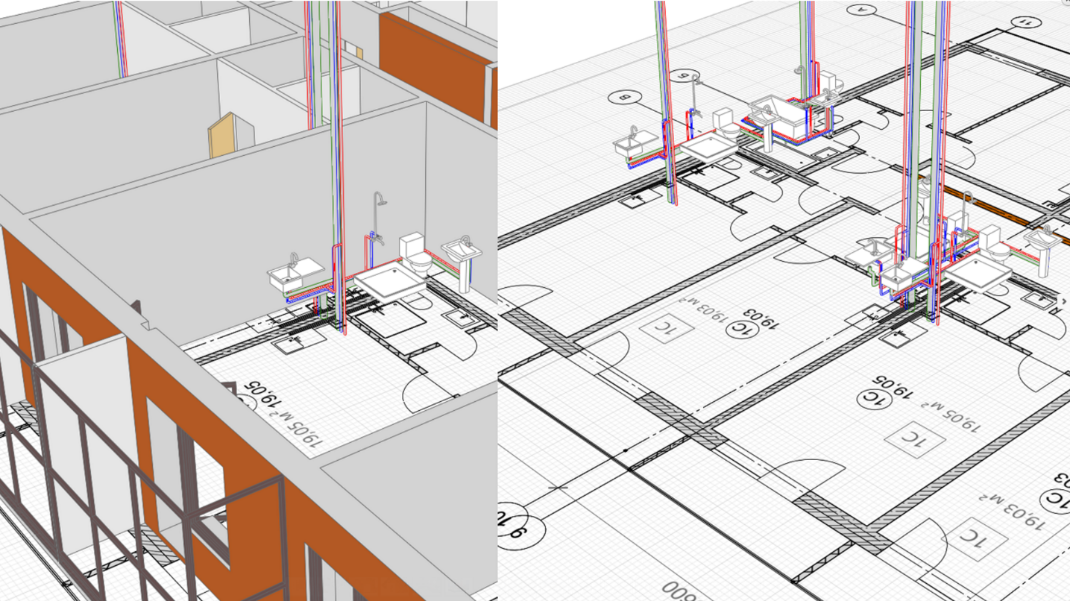

Построение трасс внутренних сетей водопровода и канализации осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку трубопроводов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая трасса водоснабжения/водоотведения. На нее автоматически назначаются заданные проектировщиком трубы и фитинги, которые вставляются в местах поворота и ответвлений.
При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов сетей водопровода и канализации, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.
Расчетные модули для внутренних сетей водоснабжения и водоотведения создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

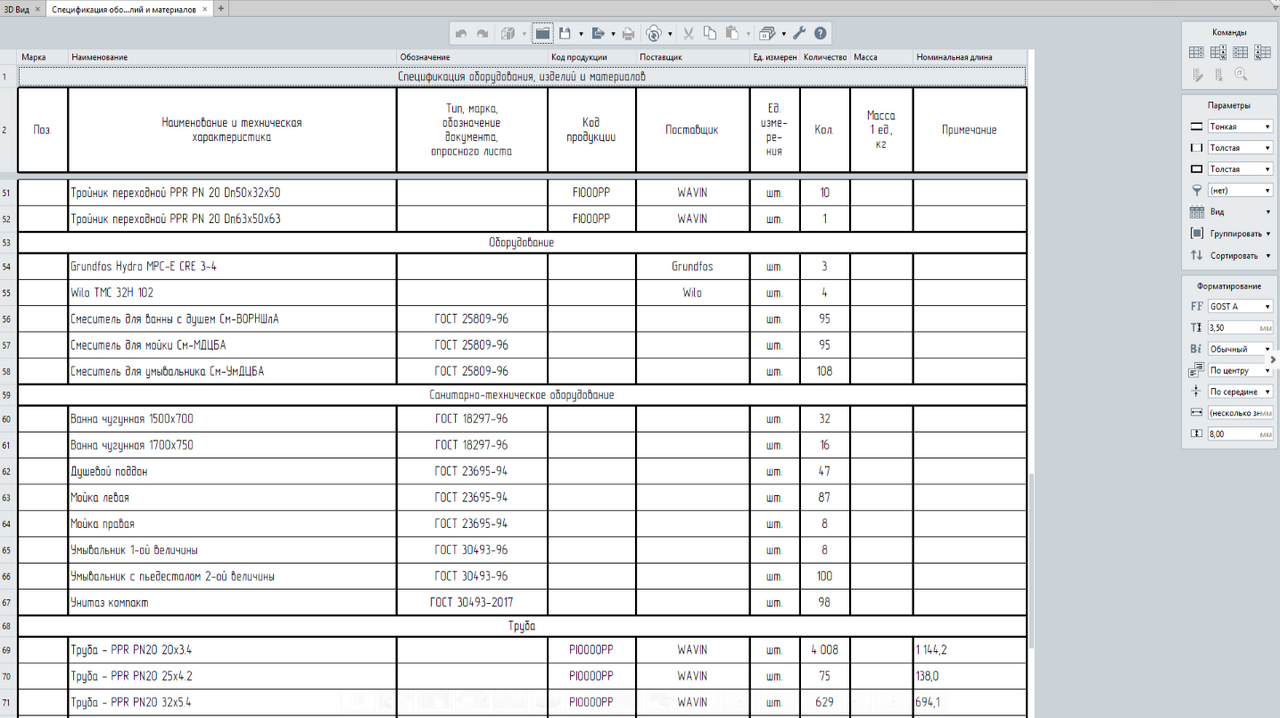

Для точного подсчета всех элементов сетей внутреннего водоснабжения и водоотведения в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по

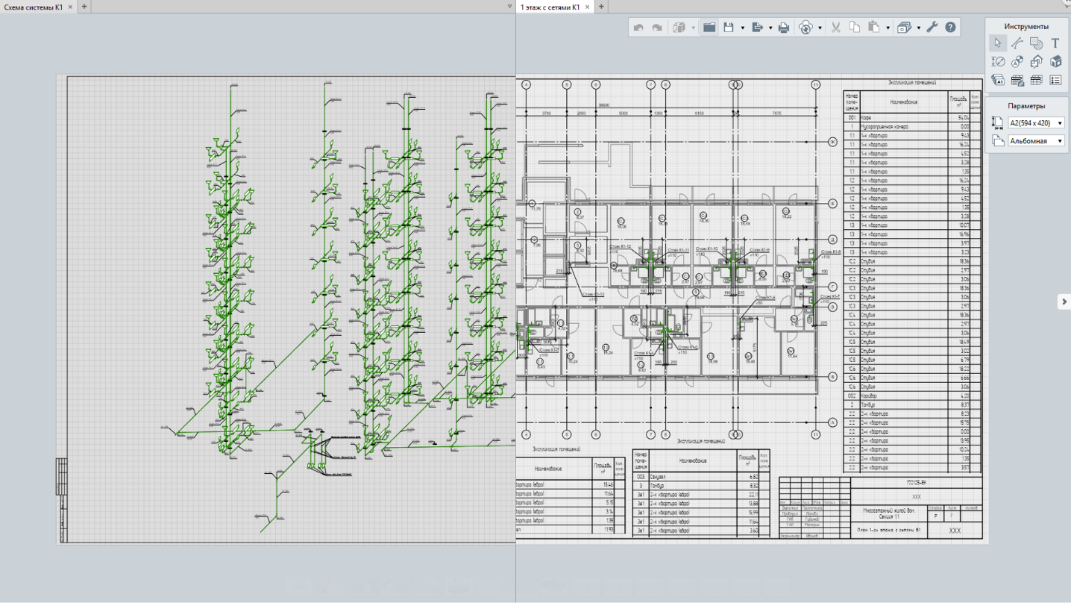

Renga настроена под выпуск документации по внутренним системам водоснабжения и водоотведения в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.
Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций инженерных сетей водопровода и канализации в соответствии с
Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН

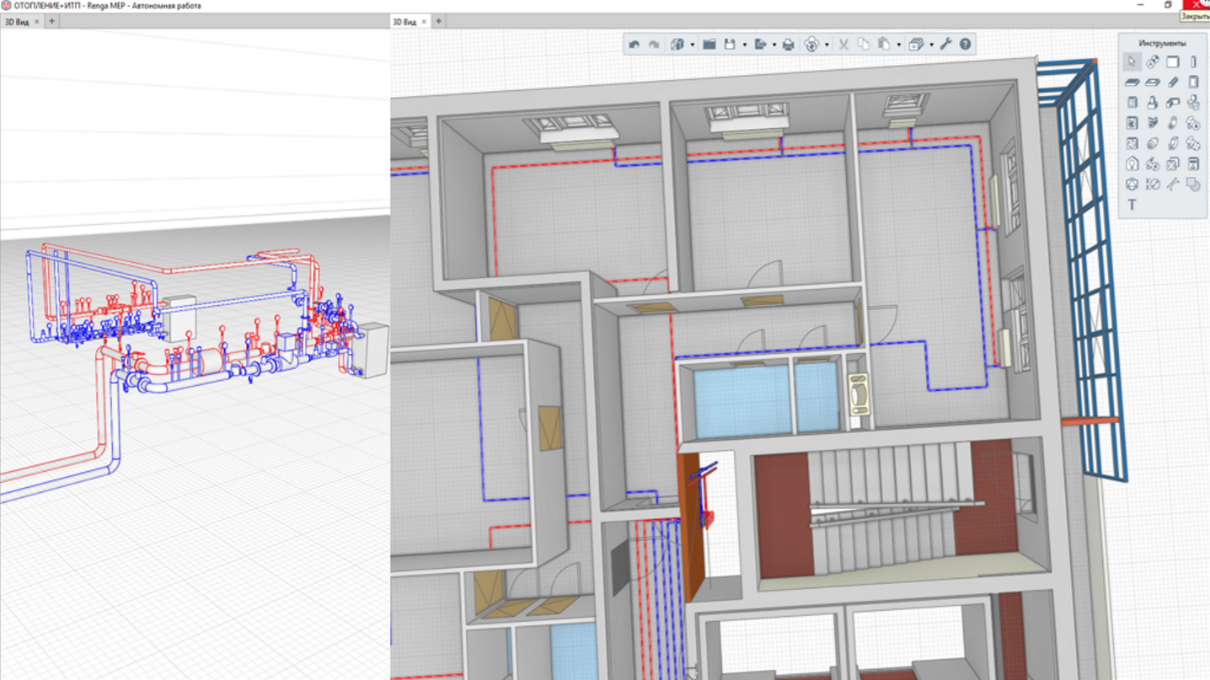

В Renga можно создавать информационные модели систем отопления и сетей индивидуальных тепловых пунктов (ИТП) зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс подающих и обратных трубопроводов, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.
Проектирование системы отопления и тепловых сетей ИТП в Renga предусматривает 2 сценария работы.
В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной
Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей отопления. Имеется возможность использовать 2D-чертежи в качестве подложки.
Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по системам отопления имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, наружных и внутренних ограждающих конструкциях, используемых материалах, положению шахт для инженерных коммуникаций и многое другое. На основании полученных данных выявляются потребности различных помещений здания в системах отопления, а также выполняются инженерные расчёты, например, определение тепловой нагрузки.

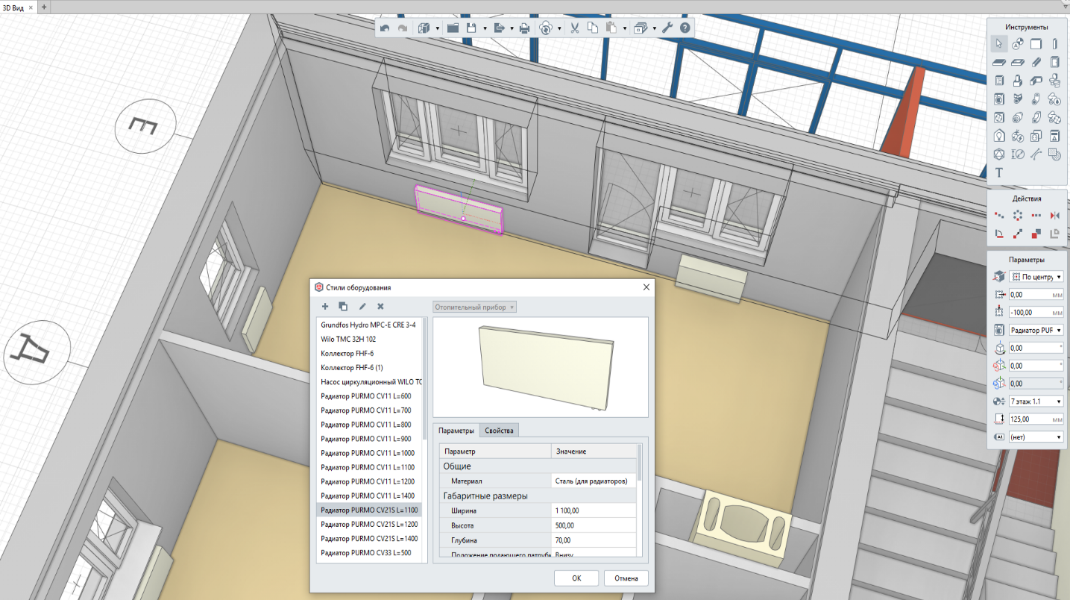

В соответствии с выявленными потребностями различных помещений здания в системах отопления инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей отопления. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.
Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d,. step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного отопительного оборудования.
Построение трасс систем отопления и тепловых сетей ИТП осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку трубопроводов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая трасса отопления. На нее автоматически назначаются заданные проектировщиком трубы и фитинги, которые вставляются в местах поворота и ответвлений.
При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов системы отопления в помещениях здания и оборудования в индивидуальных тепловых пунктах, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.
Расчетные модули для сетей отопления создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.
Для точного подсчета всех элементов систем отопления и тепловых сетей ИТП в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по
Renga настроена под выпуск документации по системам отопления и тепловым сетям ИТП в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.
Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций сетей отопления в соответствии с
Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН

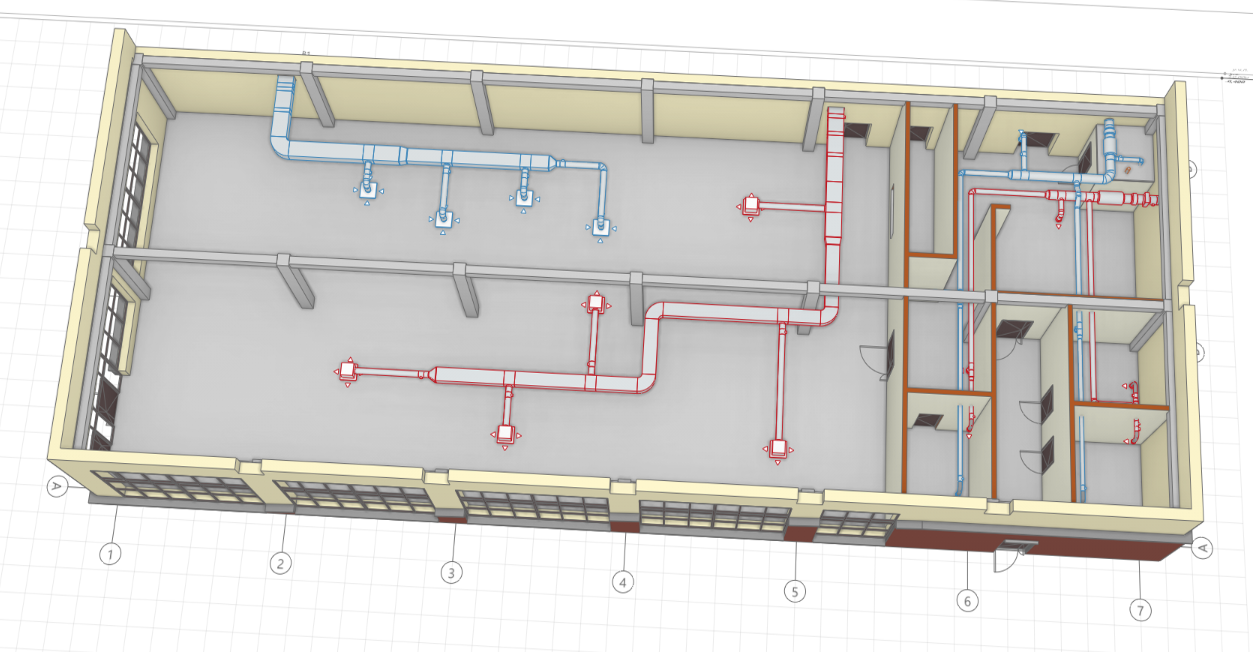

В Renga можно создавать информационные модели вентиляционных систем зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс приточных и вытяжных воздуховодов, при наполнении модели инженерными данными по соответствующему разделу и получении чертежной документации.
Проектирование вентиляционных систем в Renga предусматривает 2 сценария работы.
В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной
Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей вентиляции. Имеется возможность использовать 2D-чертежи в качестве подложки.
Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по вентиляционным системам имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, наружных и внутренних ограждающих конструкциях, используемых материалах, положению шахт для инженерных коммуникаций и многое другое. На основании полученных данных выявляются потребности различных помещений здания в системах вентиляции, а также выполняются инженерные расчёты, например, определение воздухообмена.
В соответствии с выявленными потребностями различных помещений здания в вентиляционных системах инженеры осуществляют подбор и расстановку оборудования в модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей вентиляции. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.
Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d,. step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного вентиляционного оборудования.

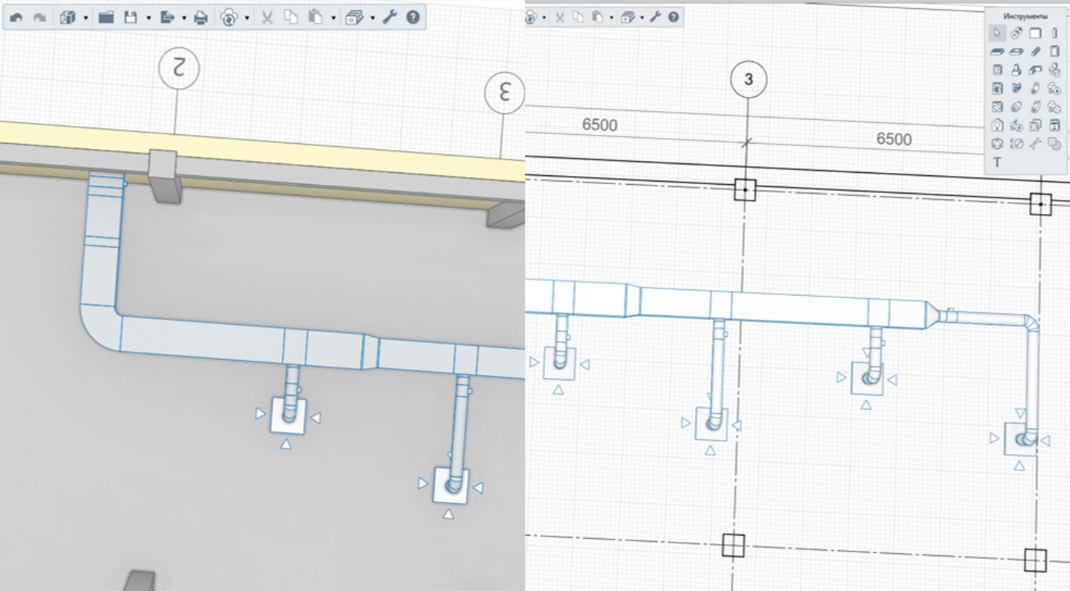

Построение трасс вентиляционных систем осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку воздуховодов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая приточная или вытяжная трасса вентиляции. На нее автоматически назначаются заданные проектировщиком воздуховоды и их соединительные детали, которые вставляются в местах поворота и ответвлений.
При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов вентиляционных систем в помещениях здания, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.
Расчетные модули для сетей вентиляции создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.
Для точного подсчета всех элементов вентиляционных систем в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по
Renga настроена под выпуск документации по вентиляционным системам в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.
Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций сетей вентиляции в соответствии с
При оформлении аксонометрических схем может быть использована высокая детализация воздуховодов и оборудования.

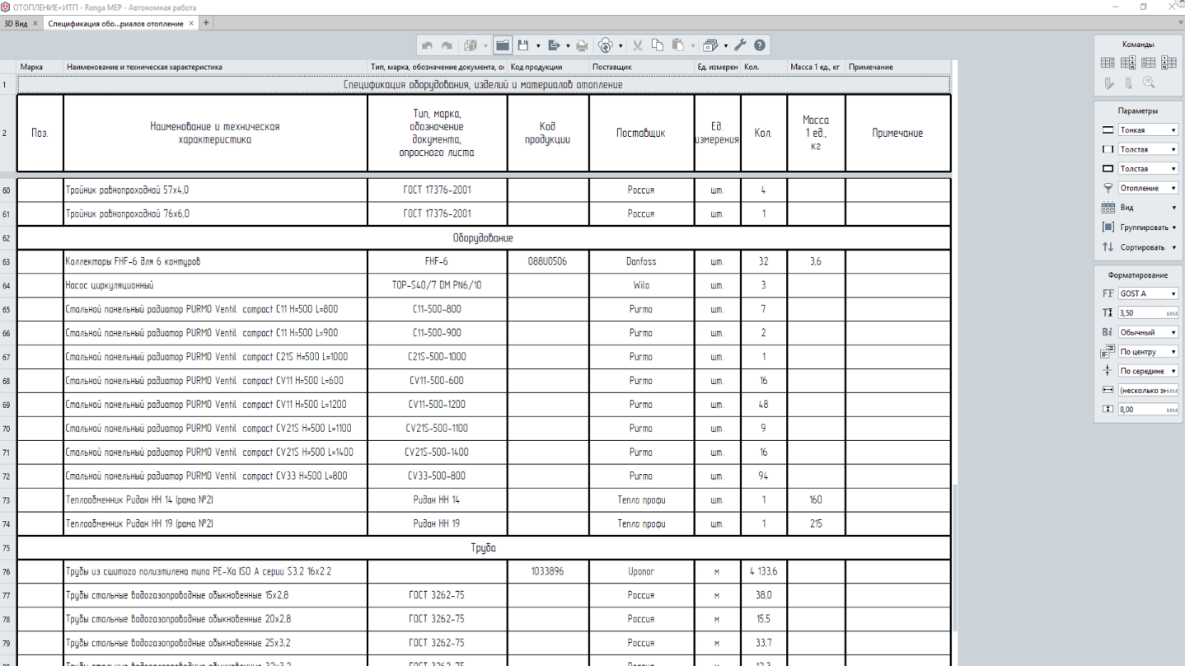

Инструмент «Спецификации» автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по
Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН

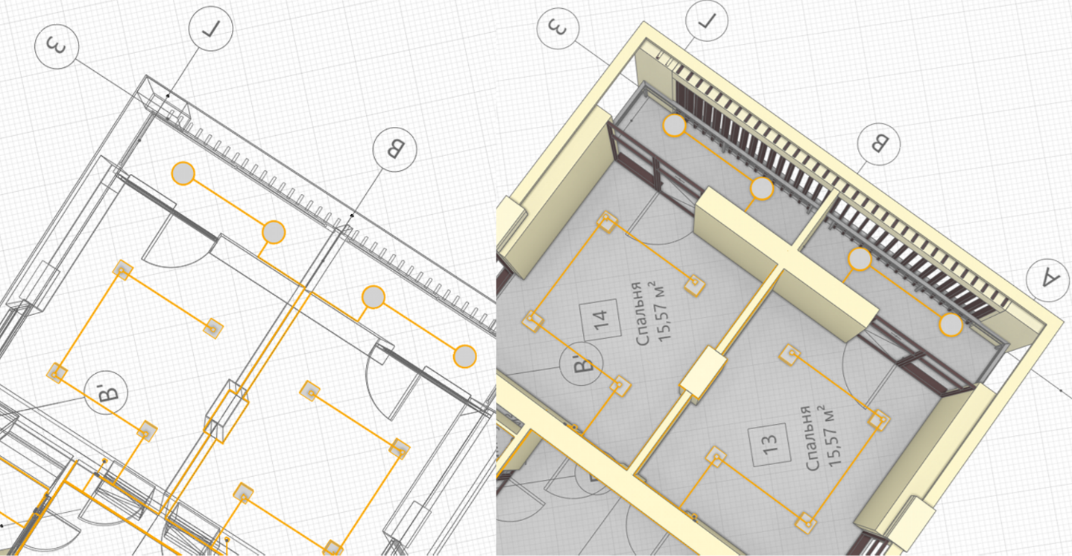

В Renga можно создавать информационные модели сетей внутреннего электроснабжения и электроосвещения зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс осветительных и силовых линий, при наполнении модели инженерными данными по соответствующему разделу и получении чертежной документации.
Проектирование сетей внутреннего электроснабжения и электроосвещения в Renga предусматривает 2 сценария работы.
В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной
Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей электроснабжения и электроосвещения. Имеется возможность использовать 2D-чертежи в качестве подложки.
Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по внутренним системам водоснабжения и водоотведения имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, положению шахт для инженерных коммуникаций, расположению технологического оборудования и многое другое. На основании полученных данных выявляются потребности различных помещений здания в сетях водопровода и канализации, а также выполняются инженерные расчёты, например, определение баланса водопотребления и водоотведения.

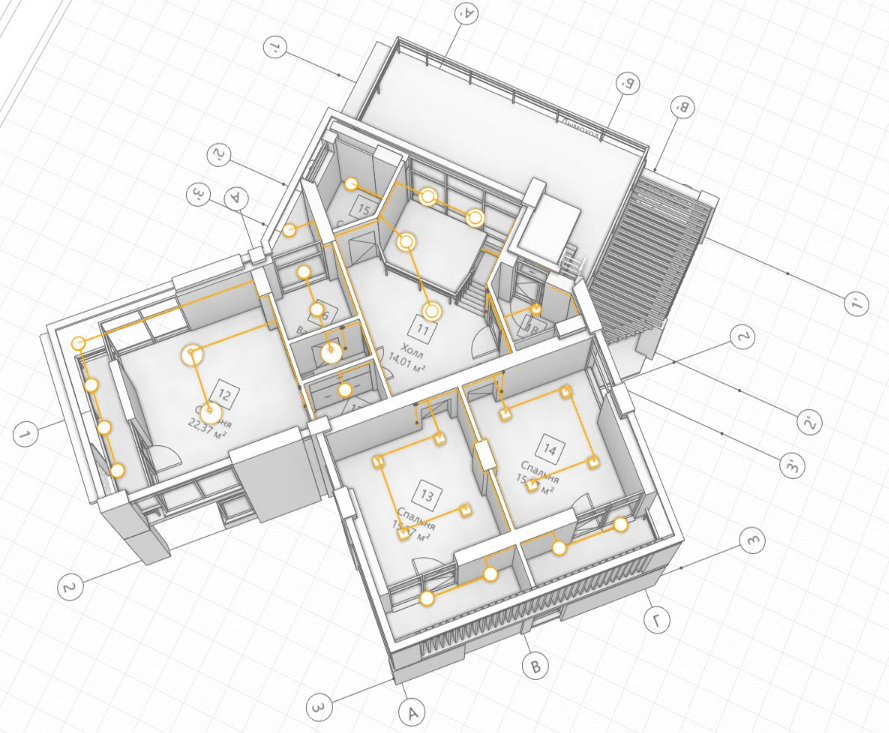

В соответствии с выявленными потребностями различных помещений здания в электрических системах инженеры осуществляют подбор и расстановку силового и осветительного оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей внутреннего электроснабжения и электроосвещения. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.
Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d,. step, .sat, .iges и др. Помимо этого, в Renga будут представлены готовые каталоги ведущих производителей силового и осветительного оборудования.
Построение трасс электрических систем осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку кабелей, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая силовая или осветительная трасса. На нее автоматически назначаются заданные проектировщиком кабели.
При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов электрических систем в помещениях здания, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.
Расчетные модули для сетей внутреннего электроснабжения и электроосвещения создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.
Для точного подсчета всех элементов сетей внутреннего электроснабжения и электроосвещения в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по

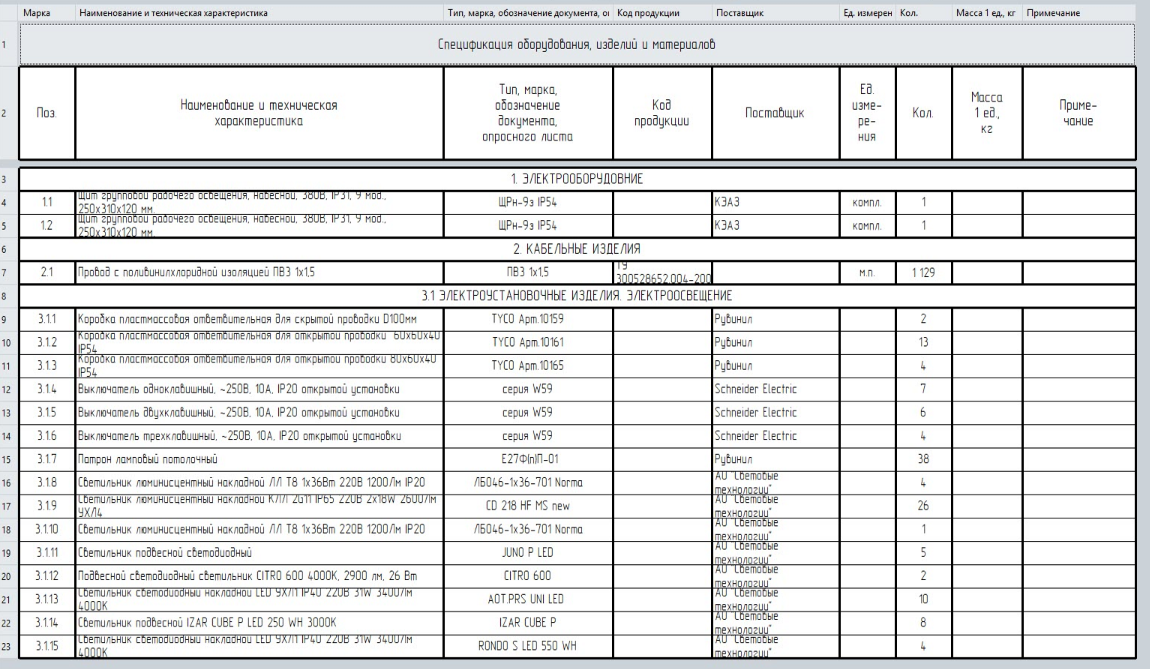

Renga настроена под выпуск документации по электрическим системам в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.
Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов сетей внутреннего электроснабжения и электроосвещения в соответствии с
Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН
Rengа, как известная на весь мир русская кукла матрешка, в новом релизе собралась из трех систем в одну. Что это даст пользователям? В первую очередь, предоставит большее количество функционала для работы над проектом за ту же самую стоимость.
Кроме визуальных изменений, в новой Renga появилось много новых функциональных возможностей. И первая, о которой хотелось бы рассказать, — это возможность экспортировать модель в твердотельные форматы, а именно в C3D, JT, ACIS, STEP, Parasolid. При таком разнообразии форматов у пользователей может возникнуть вопрос, а какой же лучше использовать? Отвечаем: «Все зависит от ситуации». Если модель нужно отправить заказчику, выбирайте формат C3D, он сможет просмотреть ее в программе C3D Viewer. Этот же формат подойдет, если на предприятии используется КОМПАС-3D. Кроме того, этот формат будет сохранять структуру экспортированной модели Renga,
Для передачи модели в другие системы проектирования выбирайте тот формат, который лучше читается этой системой. Если система поддерживает все форматы, то рекомендуем выбрать JT, так как он самый современный, компактный и имеет широкую функциональность для использования
В новой Renga существенно изменена работа и с форматом обмена данными IFC. По результатам прошедшего эксперимента с ФАУ ФЦС, был сделан возможным экспорт модели в формат IFC4, а также разработан инструмент для настройки соответствия параметров (properties), расчетных характеристик (quantities) и свойств (attributes) соответствующим сущностям модели данных IFC (маппирование — mapping). Это позволит пользователям экспортировать модель в IFC4 согласно требованиям потребителей. В частности, передавать модель в госэкспертизу согласно ее требованиям. Также этот инструмент позволит экспортировать модель в стандартизированном BuildingSMART модельном представлении — Reference View 1.2 (IFC4 RV-1.2).
Маппирование позволит не только в целом формировать модель в соответствии с заданными параметрами, но и более тонко, на уровне отдельных объектов модели, переопределить значения свойств. Например, можно смоделировать крыльцо инструментом «Перекрытие» и переопределить его тип в «Лестницу», указав в свойствах тип, соответствующий модели данных IFC, — «IfcStair» (рис. 4).
Информационная модель Renga дополнилась новыми типами данных для пользовательских свойств. К реализованным ранее типам «действительное число» и «строка» добавились новые типы: «целое число», «булевый», «логический», «перечисляемый», «длина», «площадь», «объем», «масса» и «угол» (рис 5, 6).
![]() |
![]() |
Кроме этого, реализованы параметры для проекта, участка и здания, а также возможность расширять данные сущности необходимыми пользовательскими свойствами и другими метаданными (рис. 7). На данный момент эти сущности пригодятся для формирования
В целом обмен данными через формат IFC — не идеален. Не всегда удается преобразовать импортированные объекты модели IFC в параметрические объекты Renga. Это зависит от множества факторов и с этим сталкиваются все
Дополняет вышеописанные возможности еще одна функциональность, связанная с информационными данными модели, — это постоянные уникальные идентификаторы объектов модели (GUID). GUID перешли из программирования в объекты САПР. Всё больше программ для проектирования и управления проектами, в том числе и Renga, используют уникальные идентификаторы (128-битные серийные номера). По этому номеру можно отследить все изменения, которые были совершены над объектом модели, начиная с создания, редактирования, передачи в сметную/расчетную систему и дальнейшее использование на последующих этапах жизненного цикла объекта строительства. Самим проектировщикам для моделирования и создания проектной документации GUID не нужны, но их используют различные программы, например, система управления данными Pilot-BIM для координирования процессов совместной разработки и сборки консолидированной модели. Таким образом, наличие GUID у объектов модели решает проблему взаимодействия/интеграции Renga с другими программами. В ранних версиях Renga пользователи уже могли видеть GUID у пользовательских свойств (рис. 8):
В новой Renga пользователям стали доступны GUID объектов модели для отображения и использования. Их можно вывести в спецификацию и легенду, а также использовать в фильтрах (рис. 8). GUID поможет быстро найти нужный объект для исправления, например, после проверки модели на коллизии в специализированном ПО (Solibry, Navisworks,
Много внимания в новом релизе было уделено работе с текстовыми и размерными стилями. Это касается как оформления чертежей внутри Renga, так и экспорта чертежей в PDF. Эта функциональность разрабатывалась по многочисленным запросам пользователей системы. Прежде всего, многие обратили внимание, что экспортированные чертежи из Renga в PDF и DWG меняли стиль размеров — размерные линии могли удлиняться, что приводило к нечитаемым чертежам, особенно в детально проработанных чертежах узлов. Если про экспорт в DWG можно сказать, что такая ситуация будет и дальше повторятся, поскольку длину выносных линий определяют настройки
При экспорте чертежей в PDF текст также будет точно повторять начертание в Renga. Будут сохранены отступы, межстрочный интервал, а также кернинг и дополнительные лигатуры, если они поддерживаются используемыми шрифтами (рис. 12).
Дополнительные новые возможности работы с текстом в Renga:
