Pilot-BIM — среда общих данных для организации коллективной работы и управления бизнес-процессами в девелоперских, проектных, строительных и экспертных организациях.

Pilot-BIM — самый полнофункциональный продукт линейки Pilot. Он включает в себя возможности Pilot-ECM и Pilot-ICE Enterprise.

Ключевые характеристики и преимущества Pilot-BIM:

  • командная работа над проектом;
  • хранение всей истории;
  • задания и согласования;
  • автоматическое получение консолидированной модели;
  • заметки и замечания к моделям и документами;
  • сравнение версии модели;
  • отчеты;
  • экспорт и импорт проектов;
  • безопасность.

Преимущества продуктов Pilot.

  1. Архитектура, нацеленная на масштабируемость и территориальную распределенность.
  2. Независимость от операционных систем, используемых в компании — встроенные компоненты управления базами данных (не нужен MS SQL или Oracle), сервер на Linux, веб-редакции продуктов для работы через браузер.
  3. Безопасная коллективная работа с данными строительных проектов (информационными моделями оригинальных форматов BIM-систем, файлами САПР и т.д.) в едином пространстве.
  4. Встроенный Компоновщик документов — средство подготовки проектной документации в электронном виде для передачи на государственную экспертизу согласно приказу Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 12.05.2017 № 783/пр.
  5. Необходимые инструменты коммуникаций — инструмент планирования, задания и бизнес-процессы, чаты отдельные и в привязке к документу, модели, заданию или замечанию.
  6. Возможность расширить функционал для решения различных прикладных задач, используя программный интерфейс приложений (API) системы.
  7. Работа на импортонезависимых операционных системах.
  8. Возможность развёртывания системы на своих серверах или арендованном облаке.

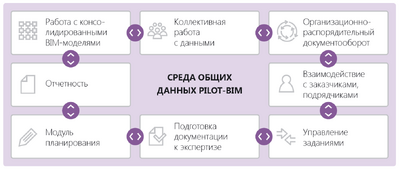

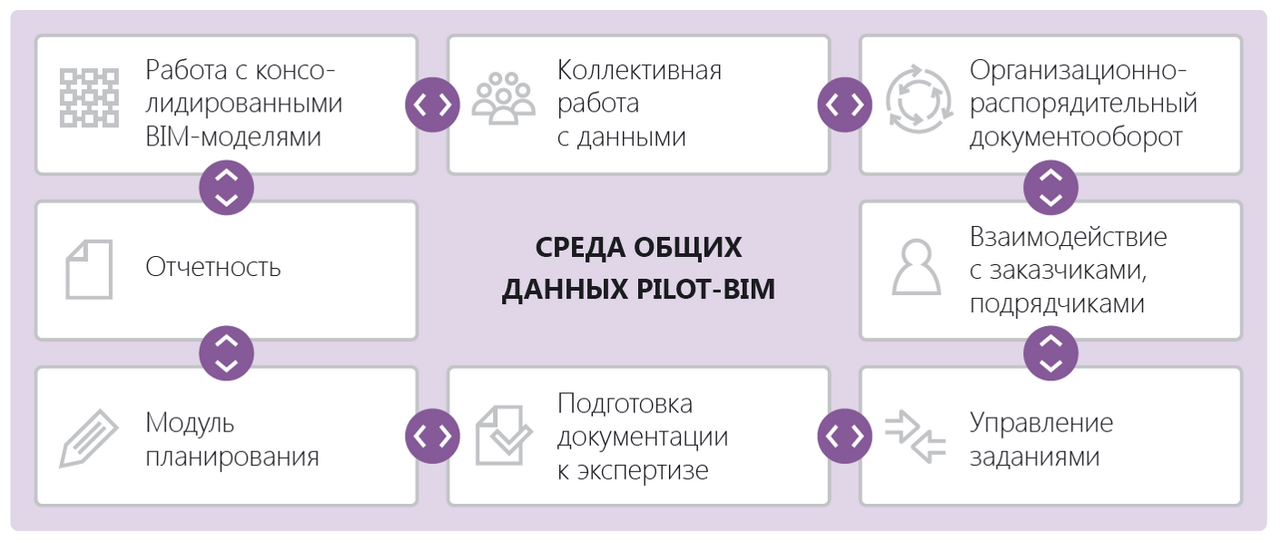

Среда общих данных Pilot-BIM позволяет создавать единое информационное пространство для всех участников инвестиционно-строительного проекта.

Пользователям предоставлены следующие возможности:

  • Формирование электронной структуры проекта;
  • Централизированное хранение всей информации по проекту (файлов моделей в нативных форматах, чертежей, пояснительных записок, договорной документации, видео- и фотоматериалов);
  • Управление ходом работ над проектом (выдача и контроль выполнения заданий);
  • Согласование документации c использованием электронной подписи;
  • Создание различных форм отчетов;
  • Совместная работа в распределенном режиме с заказчиками, подрядчиками, удаленными подразделениями, строительными площадками.

Pilot-BIM позволяет вести работу не только с моделями и технической документацией, но и с организационнораспорядительной документацией:

  • входящие/исходящие;
  • служебные записки;
  • ведение договоров;
  • поиск и ведение заказов.

В процессе работы с различными видами информации формируется единое информационное пространство организации.

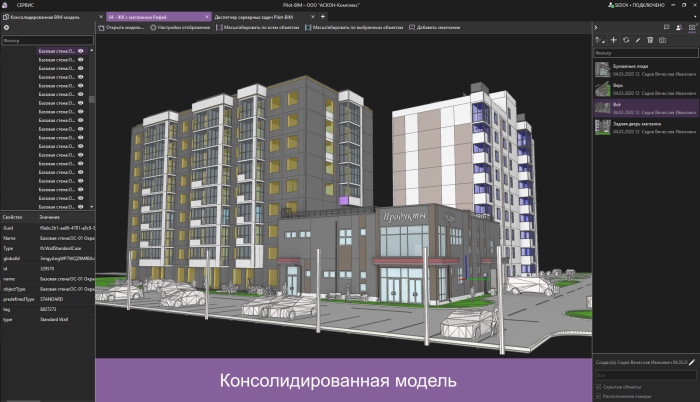

Информация из различных BIM-инструментов попадает в Pilot-BIM через IFC-файлы. Используя их в качестве контейнеров для получения данных, Pilot-BIM автоматически собирает консолидированную (сводную) модель объекта строительства и обеспечивает одновременную коллективную работу с ней всех участников проекта.

Консолидированная модель с самого начала проектирования доступна на сервере всем участникам проекта в соответствии с их правами доступа.

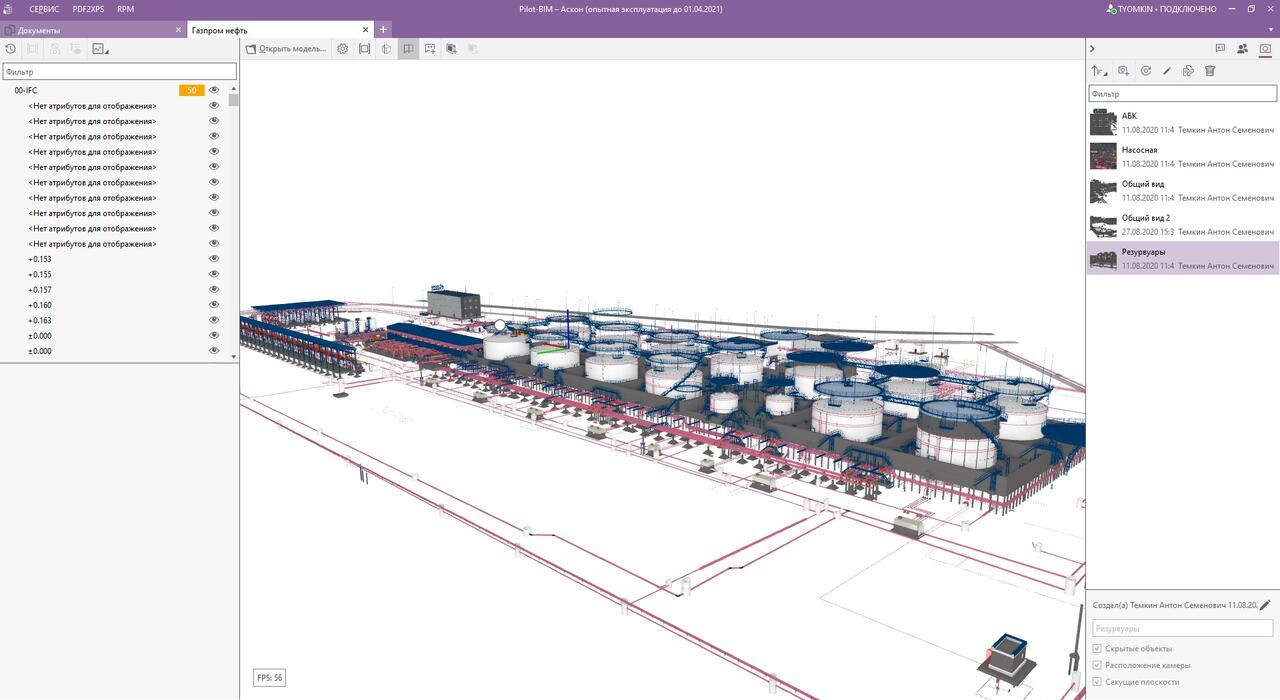

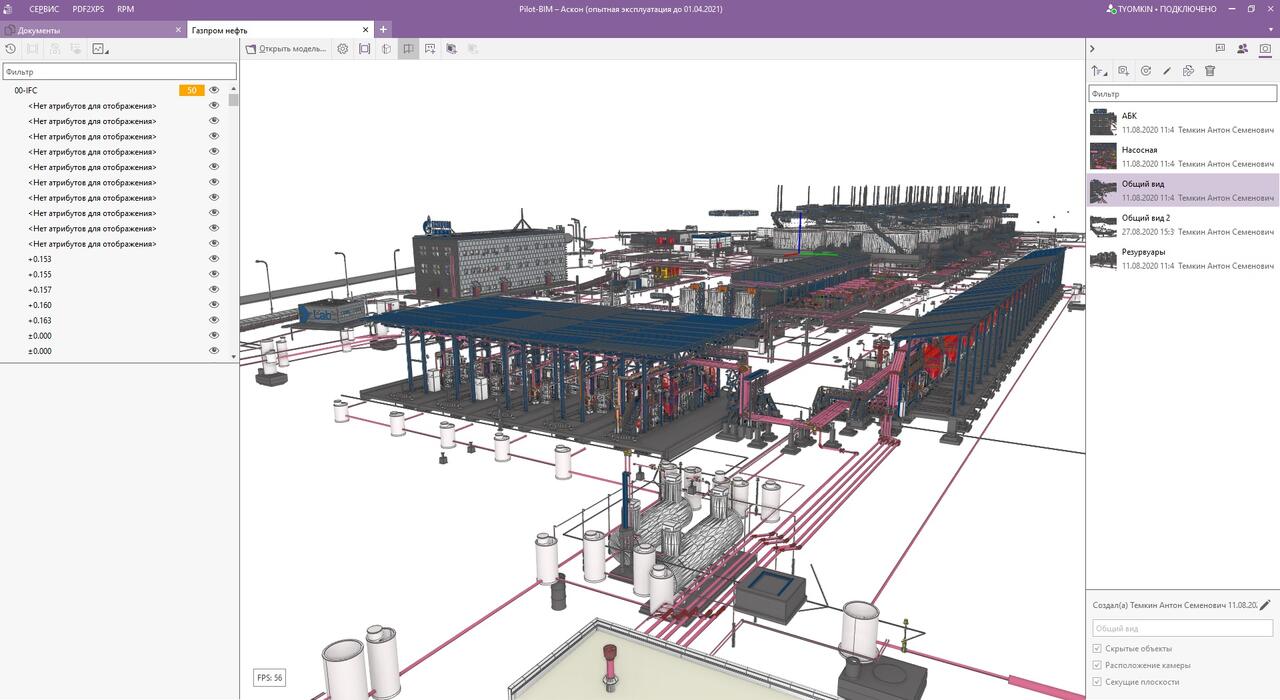

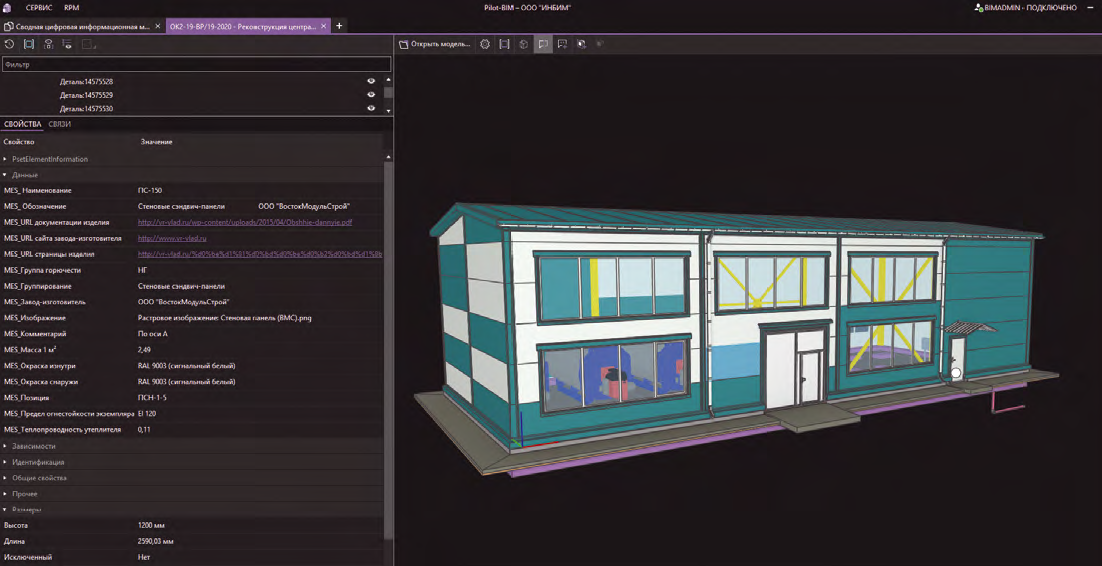

Проверку (экспертизу) модели в Pilot-BIM можно проводить на ранних этапах за счет автоматического формирования сводной модели. В Pilot-BIM осуществляется навигация по 3D-представлению консолидированной модели с возможностью управления ее отображением. С помощью фильтра можно управлять видимостью и настройками отображения объектов (по освещенности, сглаживанию и т.д.) в трехмерной модели, можно скрывать этажи или типы объектов. У каждого BIM-объекта есть описание свойств — набор атрибутов, который можно просматривать, а также использовать для анализа и дальнейших расчетов.

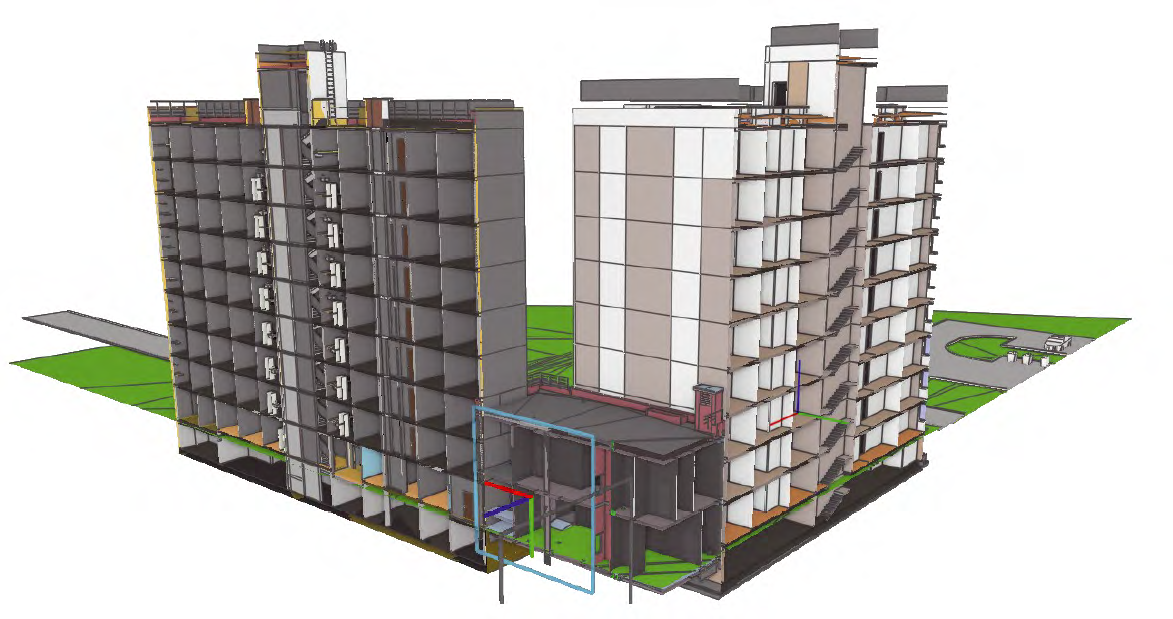

Также в процессе проверки модели можно использовать неограниченное количество плоскостей сечения, чтобы рассмотреть модель изнутри.

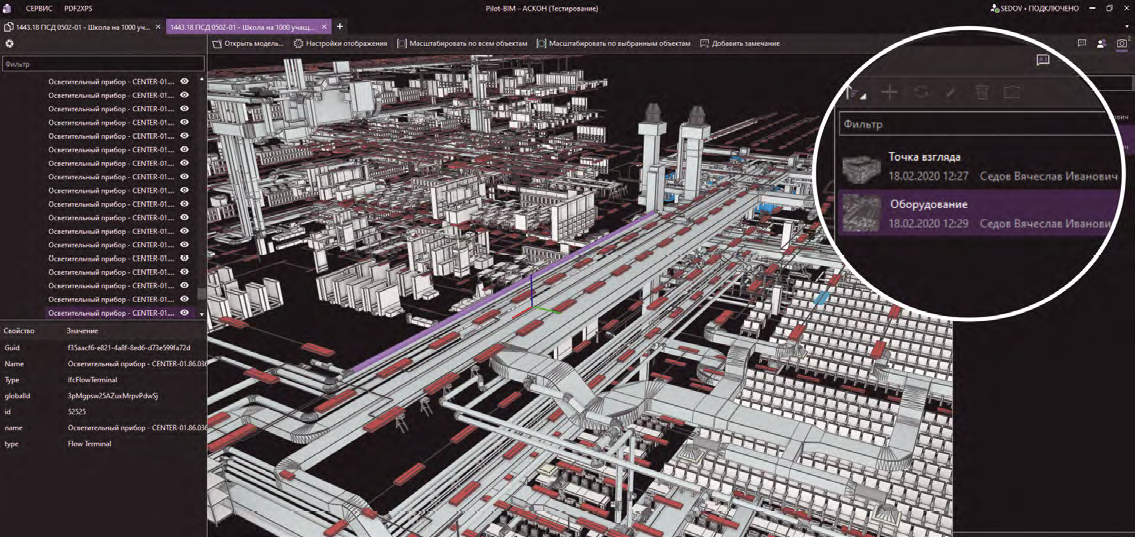

В сочетании с применением фильтров можно настроить необходимый вид/ракурс модели и сохранить изображение в виде точки взгляда, чтобы в любой момент к нему оперативно вернуться, избегая лишних манипуляций.

Визуальный контроль коллизий и работа с замечаниями дают возможность проводить экспертизу модели, назначая ответственных за устранение того или иного конфликта.

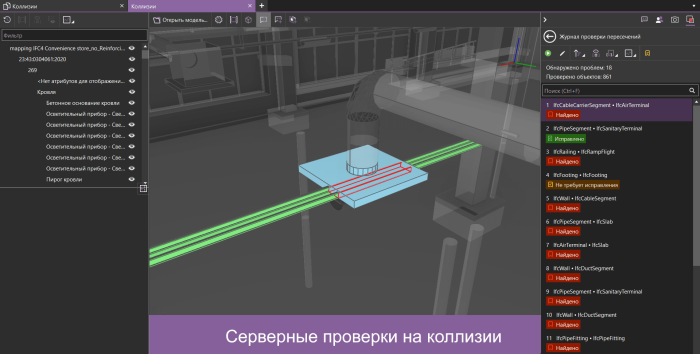

Компонент системы Pilot-BIM — движок ModelChecker — проверяет модель на пересечения элементов, ориентируясь на габариты тел пересечения. Так как это происходит на сервере, работа с моделью на клиенте продолжается во время проверки. Пользователь может управлять настройками проверки, то есть указывать:

  • какие части модели проверять на пересечение и на какие элементы этих частей обращать внимание — локализация проверки;
  • какие габариты пересечений считать коллизией — исключение выявления «лишних», то есть незначительных и отвлекающих внимание коллизий;
  • запускать ли проверку автоматически после каждого изменения модели — автоматизация повторной проверки.

По итогам проверки формируется журнал коллизий, а каркас тела пересечения выбранной коллизии подсвечивается на модели красным цветом.

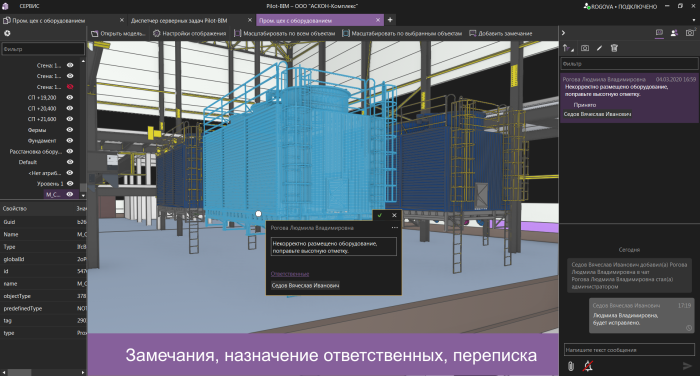

В переписке по замечанию можно оперативно уточнить детали, приложить необходимые документы, а также проставить статус работы по нему. Обсуждение модели может происходить параллельно несколькими участниками, на работу системы это никак не влияет. Если пользователь работает с одним проектом, а замечания пришли по другому проекту, он одномоментно, кликнув по замечанию, переходит в контекст обсуждаемого проекта, видит модель с того же ракурса, как ее автор.

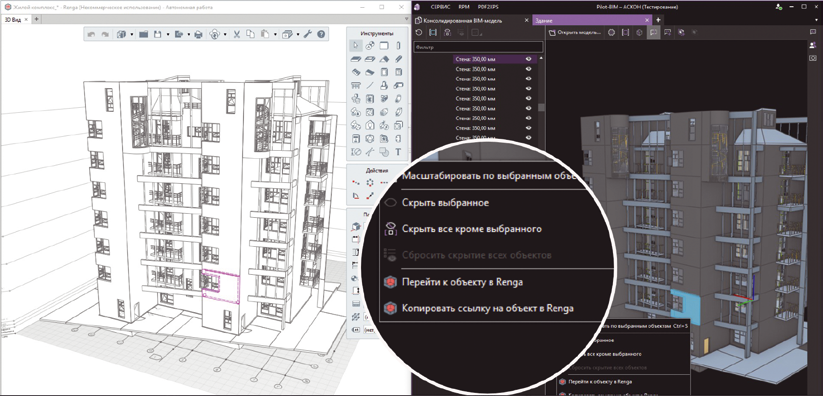

Также реализована возможность быстрого перехода от объекта в Pilot-BIM к этому же объекту в BIM-инструменте, например, в Renga. Это позволит быстро вносить изменения в модель при отработке замечаний. М ожно реализовать такую связку с другими BIM-системами.

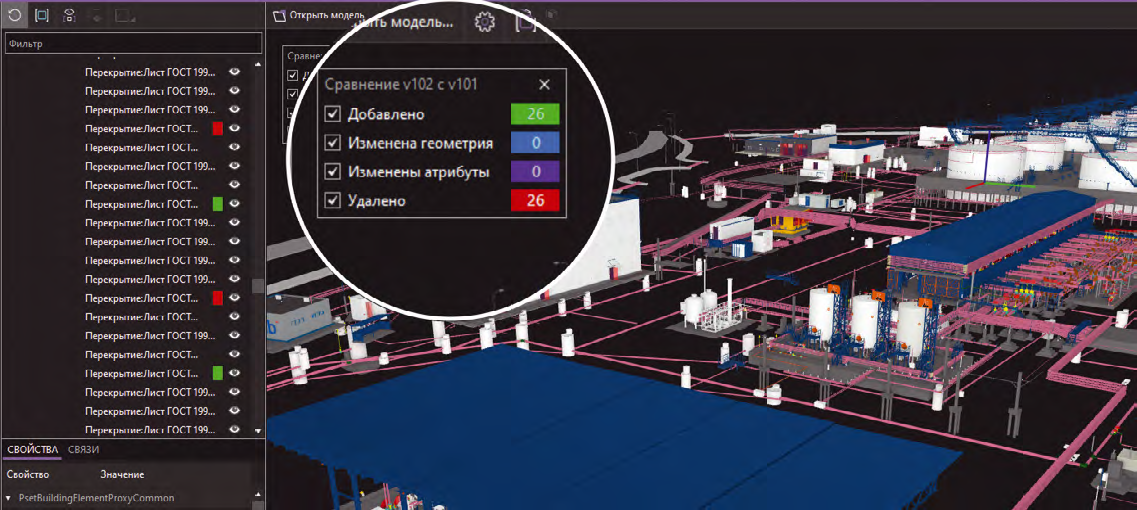

По мере создания информации об объекте строительства модель эволюционирует, накапливая историю изменений. Pilot-BIM позволяет в любой момент времени обратиться к предыдущим версиям и произвести автоматическое сравнение. Легенда покажет количество добавленных, удаленных и измененных объектов либо атрибутов, а цветовая индикация в дереве модели обратит внимание на конкретный BIM-объект. Это экономит время экспертов и гарантирует высокое качество проверки.

Система Pilot-BIM позволяет организовать совместную работу со всеми участниками инвестиционно-строительных проектов: заказчиками, подрядчиками, строительными площадками и службами эксплуатации.

Предприятия могут работать с контрагентами в единой базе данных или обмениваться пакетами документации. В случае если все участники проекта работают в одной базе данных, владелец сервера Pilot-BIM выдает реквизиты подключения к ней для всех представителей контрагентов. Работа ведется в единой информационной среде, а доступ к той или иной информации разграничивается гибко настраиваемыми правами внутри системы.

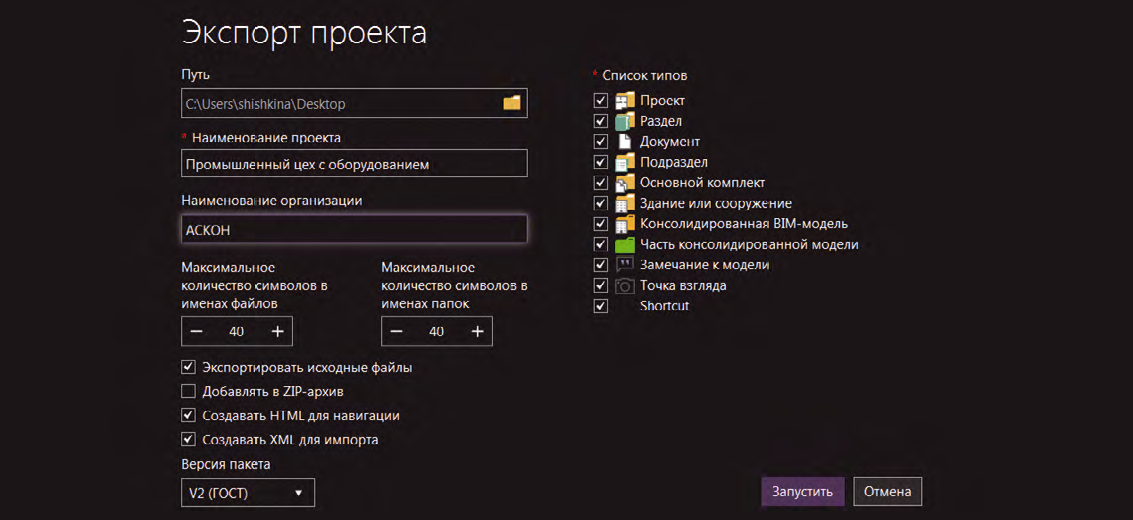

В случае если только одна из сторон использует систему, другая может просмотреть экспортированные из Pilot документы в просмотрщике Windows или специализированном бесплатно распространяемом решении Pilot-XPS. Функционал экспорта/импорта системы может быть использован и для организации процесса обмена BIM-проектами или их частями между организациями, использующими Pilot-BIM, или между базами данных одной системы. Н апример, при передаче завершенного BIM-проекта заказчику.

С помощью системы Pilot-BIM можно осуществить:

  • Формирование управленческих отчетов по данным из Pilot-BIM с помощью комплекта базовых отчетов;
  • Модификацию отчетов и создание собственных форм посредством встроенного дизайнера отчетов;
  • Представление информации в виде диаграмм, графиков, таблиц;
  • Выбор значений посредством предустановленных типов параметров (их использование не требует написания скриптов).

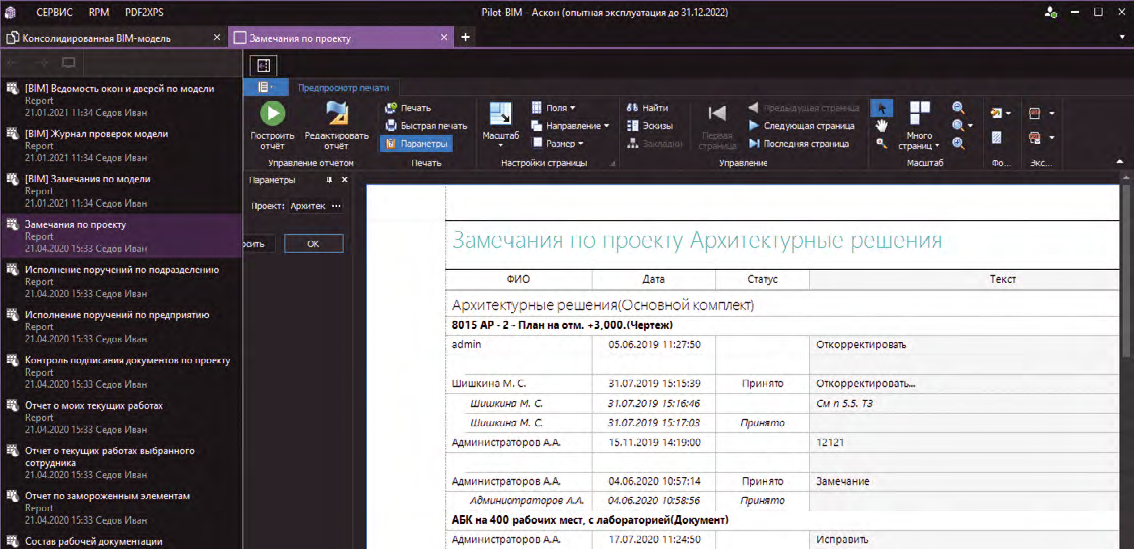

В комплект базовых отчетов входят:

  • [BIM] Замечания по модели;
  • [BIM] Ведомость окон и дверей по модели;
  • [BIM] Журнал проверок модели;

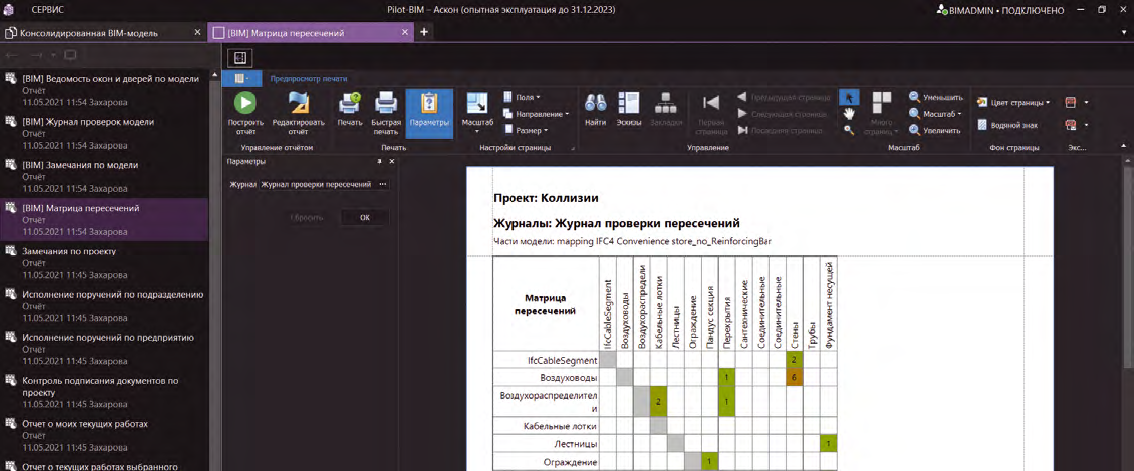

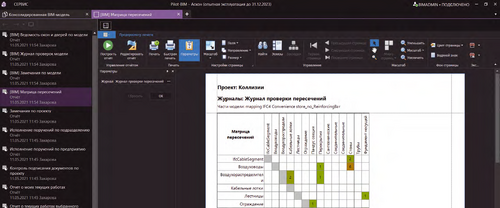

  • [BIM] Матрица пересечений.
  • Исполнение поручений по подразделению;
  • Исполнение поручений по предприятию;
  • Отчет о текущих работах сотрудника;
  • Контроль подписания документов по проекту;
  • Замечания по проекту;
  • Форматы страниц документов проекта;
  • Состав рабочей документации;
  • Отчет по замороженным элементам.

Подготовленное на сервере облегченное представление 3D-модели обеспечивает одновременную работу с огромными объемами данных BIM-модели объекта:

  • Сотни исходных файлов модели оригинальных форматов САПР и BIM-систем;
  • Десятки гигабайт, сотни IFC-файлов;
  • Миллионы BIM-объектов;

Pilot-BIM подходит как для небольших организаций, так и для холдингов с сотнями участников процессов разработки и согласования, тысячами конечных пользователей.
