ElectriCS ECP

ElectriCS ECP

Система ElectriCS ECP предназначена для автоматизированного расчета электрохимзащиты (ЭХЗ) магистральных трубопроводов (МТ), городских коммуникаций (ГК), промысловых трубопроводов (ПТ) и морских причалов (МП).

Расчет ЭХЗ МТ и ПТ производится на основе следующих нормативных документов:

  • РД 91−020.00-КТН-234−10 «Нормы проектирования электрохимической защиты магистральных трубопроводов и сооружений НПС»;
  • СТО ГАЗПРОМ 9.2−003−2009 «Защита от коррозии. Проектирование электрохимической защиты подземных сооружений».

Расчет ЭХЗ ГК производится на основе следующих нормативных документов:

  • РД 153−39.4−091−01 «Инструкция по защите городских подземных трубопроводов от коррозии»;
  • РД 153−34.0−20.518−2003 «Типовая инструкция по защите трубопроводов тепловых сетей от наружной коррозии».

Расчет ЭХЗ МП производится на основе следующих нормативных документов:

  • РД 31.35.07−83 «Руководство по электрохимической защите от коррозии металлоконструкций морских гидротехнических сооружений в подводной зоне»;
  • норвежский стандарт DNV-RP- B401 «Cathodic protection design (проектирование катодной защиты)».

Применение ElectriCS ECP позволяет:

  • значительно повысить производительность труда проектировщиков в части электрохимзащиты;
  • улучшить качество проекта за счет проведения многовариантных расчетов ЭХЗ и выбора рационального решения.

Система ElectriCS ECP предназначена для автоматизированного расчета электрохимзащиты (ЭХЗ) магистральных трубопроводов (МТ), городских коммуникаций (ГК), промысловых трубопроводов (ПТ) и морских причалов (МП).

Электрохимзащита магистральных трубопроводов (МТ)

В среде ElectriCS ECP производятся следующие виды расчетов МТ:

  • электрических характеристик защищаемых объектов;
  • параметров установок катодной защиты (УКЗ) трубопроводов;
  • параметров подпочвенного анодного заземления;
  • параметров глубинного анодного заземления;
  • параметров электролитического анодного заземления;
  • мощности на выходе катодной станции;
  • протекторной защиты;
  • протяженного анодного заземления;
  • многониточных трубопроводов;
  • дренажной защиты;
  • защиты кожухов.

Эти виды расчетов можно производить как автономно, так и в виде технологических цепочек, когда исходные данные для определенного типа расчета автоматически берутся из результатов предшествующих расчетов в рамках этого проекта.

Расчет электрических характеристик защищаемых объектов

Электрические характеристики защищаемых объектов являются основными параметрами, характеризующими величину и распределение защитного тока.

Исходными данными для определения этих характеристик являются диаметр трубопровода, толщина стенки и марка стали трубы, сопротивление изоляции, глубина укладки трубопровода и удельное сопротивление грунта вдоль трубопровода. Удельное электрическое сопротивление грунта на глубине укладки трубопровода определяется по данным изысканий. Измерения производятся через каждые 100 м и дополнительно во всех местах понижения рельефа (овраги, реки, ручьи, болота и т.п.).

Первичными электрическими параметрами трубопровода, полученными в результате расчета, являются его переходное и продольное сопротивление. Вторичные электрические параметры — постоянная распространения тока и входное или характеристическое сопротивление. Они вычисляются через переходное и продольное сопротивление.

Для расчета электрических характеристик защищаемых объектов необходимо ввести соответствующие исходные данные, а также указать характеристики грунтов вдоль трубопровода.

Расчет электрических характеристик защищаемых объектов Расчет электрических характеристик защищаемых объектов

Расчет параметров установок катодной защиты

Исходными данными для расчета установок катодной защиты являются результаты расчета характеристик защищаемого объекта, а также удельное электрическое сопротивление грунта в поле токов катодной защиты, которое берется из характеристик грунта вдоль трубопровода.

Основными расчетными параметрами катодной защиты являются сила тока установки катодной защиты и длина защитной зоны, создаваемой этой установкой.

Для расчета необходимо ввести соответствующие исходные данные, а также выполнить расчет характеристик объекта.

Расчет параметров катодной защиты Расчет параметров катодной защиты Результаты расчета установок катодной защиты Результаты расчета установок катодной защиты

Расчет параметров подпочвенного анодного заземления

Подпочвенное анодное заземление с горизонтальным, вертикальным или комбинированным расположением электродов устанавливается в грунтах с глубиной погружения до 10 м и ниже.

Исходными данными для расчета служат конструктивные характеристики заземления (длина и диаметр электрода, расстояние между электродами и т.д.), удельное электрическое сопротивление грунта в месте расположения анодного заземления и сила тока, стекающего с заземления. Последняя может быть автоматически взята из результатов расчета установок катодной защиты.

Основными расчетными параметрами подпочвенного анодного заземления являются необходимое число электродов и сопротивление растеканию заземления.

Расчет параметров подпочвенного анодного заземления Расчет параметров подпочвенного анодного заземления

Расчет параметров глубинного анодного заземления

Глубинное анодное заземление устанавливается в следующих случаях:

  • при удельном электрическом сопротивлении верхнего слоя грунта в два раза более высоком, чем сопротивление подстилающего слоя;
  • при недостаточной площади для размещения подпочвенного анодного заземления;
  • при затруднениях с прокладкой кабельной или воздушной анодной дренажной линии;
  • при невозможности удалить анодное заземление на расчетное расстояние от защищаемого объекта.

Исходными данными для расчета глубинного анодного заземления служат конструктивные характеристики заземления (диаметр электрода, наличие засыпки электрода и т.п.), удельное электрическое сопротивление грунта вдоль электрода глубинного заземления и сила тока, стекающего с заземления. Последнее может быть автоматически взято из результатов расчета установок катодной защиты.

Основными расчетными параметрами глубинного анодного заземления являются оптимальная длина рабочей части глубинного заземления и сопротивление растеканию заземления. Для расчета параметров подпочвенного анодного заземления необходимо ввести исходные данные, а также указать характеристики грунта вдоль глубинного анодного заземления.

Расчет параметров глубинного анодного заземления Расчет параметров глубинного анодного заземления

Расчет мощности УКЗ

Исходными данными для расчета мощности УКЗ служат входное сопротивление трубопровода, сопротивление анодного заземления, сила тока катодной установки и характеристики дренажного провода.

Основными расчетными параметрами являются напряжение и мощность УКЗ.

Для расчета необходимо ввести соответствующие исходные данные, а также выполнить расчет параметров установок катодной защиты и анодного заземления (подпочвенного или глубинного). Если в проекте представлены оба результата расчета анодного заземления, то данные берутся из подпочвенного.

Кроме того, возможны расчет и документирование расчета сразу группы УКЗ МТ.

Результаты расчета группы УКЗ Результаты расчета группы УКЗ

Расчет протекторной защиты

Протекторная защита от подземной коррозии устанавливается в следующих случаях:

  • на трубопроводах при сопротивлении изоляции не менее 3*102 Ом*м2;
  • на трубопроводах в комплексе с установками катодной защиты для обеспечения защитного потенциала на участке между установками;
  • для защиты кожухов на переходах через железные и автомобильные дороги;
  • для защиты днищ отдельных резервуаров.

Исходными данными для расчета протекторной защиты являются сопротивление изоляционного покрытия, диаметр трубопровода, электрохимические характеристики протекторов и удельное электрическое сопротивление грунта вдоль трубопровода.

Основными расчетными параметрами протекторной защиты являются сила тока в цепи «протектор-труба», длина защищаемого участка и срок службы протекторов.

Для расчета параметров подпочвенного анодного заземления необходимо ввести исходные данные для протекторной защиты и характеристики грунта вдоль трубопровода.

Исходные данные для расчета протекторной защиты Исходные данные для расчета протекторной защиты

Результаты расчета можно вывести в MS Word в любой форме.

Расчет протекторной защиты Расчет протекторной защиты Результаты расчета протекторной защиты Результаты расчета протекторной защиты

Электрохимзащита городских коммуникаций

Расчет ЭХЗ ГК производится на основе следующих нормативных документов:

  • РД 153−39.4−091−01 «Инструкция по защите городских подземных трубопроводов от коррозии»;
  • РД 153−34.0−20.518−2003 «Типовая инструкция по защите трубопроводов тепловых сетей от наружной коррозии».
Исходные данные для расчета ЭХЗ городских коммуникаций Исходные данные для расчета ЭХЗ городских коммуникаций Результаты расчета ЭХЗ городских коммуникаций Результаты расчета ЭХЗ городских коммуникаций Результаты расчета ЭХЗ городских коммуникаций в MS Word Результаты расчета ЭХЗ городских коммуникаций в MS Word

Электрохимзащита промысловых трубопроводов

Исходные данные для расчета ЭХЗ промысловых трубопроводов Исходные данные для расчета ЭХЗ промысловых трубопроводов Результаты расчета ЭХЗ промысловых трубопроводов Результаты расчета ЭХЗ промысловых трубопроводов Результаты расчета ЭХЗ промысловых трубопроводов в MS Word Результаты расчета ЭХЗ промысловых трубопроводов в MS Word

Электрохимзащита морских причалов

Расчет ЭХЗ морских причалов производится на основе следующих нормативных документов:

  • РД 31.35.07−83 «Руководство по электрохимической защите от коррозии металлоконструкций морских гидротехнических сооружений в подводной зоне»;
  • норвежский стандарт DNV-RP-B401 «Cathodic protection design (проектирование катодной защиты)».

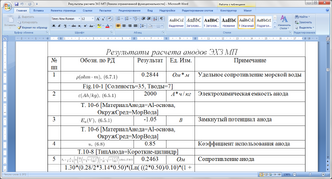

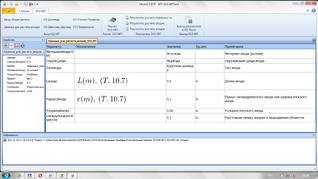

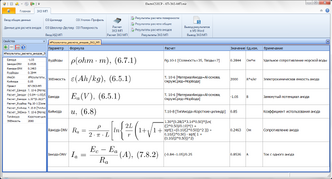

Исходные данные для расчета анодов ЭХЗ морских причалов Исходные данные для расчета анодов ЭХЗ морских причалов Результаты расчета анодов ЭХЗ морских причалов Результаты расчета анодов ЭХЗ морских причалов Результаты расчета анодов ЭХЗ морских причалов в MS Word Результаты расчета анодов ЭХЗ морских причалов в MS Word

Что нового в ElectriCS ECP 6.0

Добавлена возможность расчета катодной защиты в соответствии с РД 31.35.07−83 «Руководство по электрохимической защите от коррозии металлоконструкций морских гидротехнических сооружений в подводной зоне».

Что нового в ElectriCS ECP 5.0

Добавлена возможность расчета параметров электролитического анодного заземления.

Что нового в ElectriCS ECP 4.0

Добавлена новая подсистема расчета ЭХЗ морских причалов.

Что нового в ElectriCS ECP 3.0

Расчет электрохимзащиты магистральных и промысловых трубопроводов производится на основе следующих нормативных документов:

  • РД 91−020.00-КТН-234−10 «Нормы проектирования электрохимической защиты магистральных трубопроводов и сооружений НПС»;
  • СТО ГАЗПРОМ 9.2−003−2009 «Защита от коррозии. Проектирование электрохимической защиты подземных сооружений».

Операционная система

  • Windows 7 32/64 bit, Windows 8 32/64 bit, Windows 10 32/64 bit.

Для установки программы требуются права администратора.

Программное обеспечение

  • MS Office Word 2007/2010.

Аппаратные требования

  • Процессор x86 (Intel/AMD).
  • Монитор 1024×768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память — 1024 Мб или выше.
  • Свободное место на жестком диске — 300 Мб (минимум).

Постоянная лицензия


ElectriCS ECP (6.x, локальная лицензия)
Артикул: ECP60L-CU-00000000
В корзине: 0 шт.
101 900 руб.

ElectriCS ECP (6.x, сетевая лицензия, серверная часть)
Артикул: ECP60N-CU-00000000
Поставка включает модуль защиты от несанкционированного доступа
В корзине: 0 шт.
101 900 руб.

Дополнительные модули


ElectriCS ECP (6.x, сетевая лицензия, доп. место)
Артикул: ECP60A-CU-00000000
В корзине: 0 шт.
101 900 руб.

Подписка на обновления


ElectriCS ECP (Subscription (1 год))
Артикул: ECPXXS-CT-10000000
Срок действия 1 год
В корзине: 0 шт.
15 300 руб.

Обновление


ElectriCS ECP (6.x, локальная лицензия с ElectriCS ECP 5.x, Upgrade)
Артикул: ECP60L-CU-ECP50Z00
Обмен с локальной или сетевой лицензии на локальную лицензию
В корзине: 0 шт.
30 600 руб.

ElectriCS ECP (6.x, локальная лицензия с ElectriCS ECP xx, Upgrade)
Артикул: ECP60L-CU-ECPXXZ00
Обмен с локальной или сетевой лицензии на локальную лицензию
В корзине: 0 шт.
61 100 руб.

ElectriCS ECP (6.x, сетевая лицензия, доп. место с ElectriCS ECP 5.x, Upgrade)
Артикул: ECP60A-CU-ECP50Z00
Обмен с локальной или сетевой лицензии на сетевую лицензию, доп. место
В корзине: 0 шт.
30 600 руб.

ElectriCS ECP (6.x, сетевая лицензия, доп. место с ElectriCS ECP xx, Upgrade)
Артикул: ECP60A-CU-ECPXXZ00
Обмен с локальной или сетевой лицензии на сетевую лицензию, доп. место
В корзине: 0 шт.
61 100 руб.

ElectriCS ECP (6.x, сетевая лицензия, серверная часть с ElectriCS ECP 5.x, Upgrade)
Артикул: ECP60N-CU-ECP50Z00
Обмен с локальной или сетевой лицензии на сетевую лицензию, серверную часть
В корзине: 0 шт.
30 600 руб.

ElectriCS ECP (6.x, сетевая лицензия, серверная часть с ElectriCS ECP xx, Upgrade)
Артикул: ECP60N-CU-ECPXXZ00
Обмен с локальной или сетевой лицензии на сетевую лицензию, серверную часть
В корзине: 0 шт.
61 100 руб.

Срочная лицензия


ElectriCS ECP (6.x, локальная лицензия (1 год))
Артикул: ECP60L-CT-10000000
Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
В корзине: 0 шт.
46 600 руб.

ElectriCS ECP (6.x, сетевая лицензия, серверная часть (1 год))
Артикул: ECP60N-CT-10000000
Поставка включает модуль защиты от несанкционированного доступа. Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
В корзине: 0 шт.
46 600 руб.

Дополнительные модули


ElectriCS ECP (6.x, сетевая лицензия, доп. место (1 год))
Артикул: ECP60A-CT-10000000
Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
В корзине: 0 шт.
46 600 руб.
