CADLib Web — современное портальное решение, обеспечивающее персонифицированный и/или универсальный доступ к BIM-моделям c помощью стандартных браузеров через интернет. CADLib Web предназначен для обеспечения доступа к среде общих данных, управления инженерными данными информационной модели, структурам, документам, визуализации, коллизиям информационных моделей

CADLib Web — портальное решение, предназначенное для удаленного доступа к BIM-моделям с целью получения информации из базы данных проекта, анализа инженерных данных.

Пользователям CADLib Web не требуются дополнительные лицензии, доступ к BIM-моделям осуществляется через стандартные браузеры на любых устройствах.

Портальное решение CADLib Web предназначено для удаленного доступа к BIM-моделям с целью получения и проверки информации из базы данных проекта, анализа инженерных данных и проведения экспертизы. CADLib Web не требует установки или лицензии и работает через веб-браузеры на любых устройствах. Для подключения к базе данных проекта необходимы логин и пароль.

CADLib Web предоставляет каждому пользователю следующие возможности:

  • просмотр 3D-объектов проекта с использованием иерархии зданий, разделов;
  • просмотр атрибутивной информации объектов базы данных;
  • просмотр 2D-документации, привязанной к объектам базы данных;
  • анализ обнаруженных коллизий;
  • выполнение измерений;
  • выполнение сечений 3D-модели по осям X, Y, Z;
  • добавление замечаний и информации от проверяющего.

Единое хранилище и универсальный доступ

При использовании решения CADLib Web на сервере организации создается база данных проекта. Для работы с BIM-моделью пользователи (администраторы базы данных, проектировщики, руководители) подключаются к этой базе со своих рабочих мест с помощью Model Studio CS или CADLib Модель и Архив.

Технология Model Studio CS объединяет данные различных инженерных специальностей в общую информационную модель объекта строительства или промышленного предприятия.

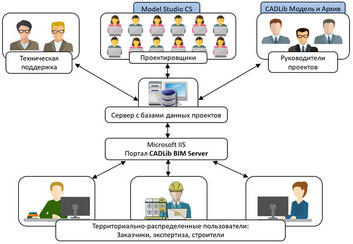

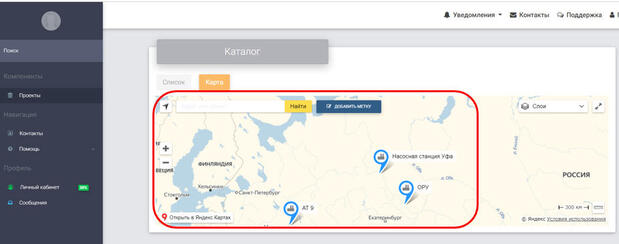

Архитектура решения Архитектура решения CADLib Web: список BIM-проектов с привязкой к ГИС CADLib Web: список BIM-проектов с привязкой к ГИС

Визуализация модели и структуры проекта

CADLib Web включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели.

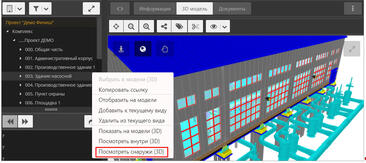

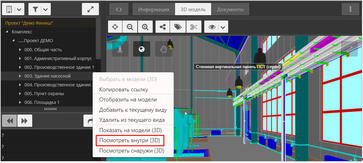

CADLib Web: возможности просмотра модели CADLib Web: возможности просмотра модели CADLib Web: возможности просмотра модели CADLib Web: возможности просмотра модели Возможности просмотра модели: режим обрезки Возможности просмотра модели: режим обрезки

Работа с любыми инженерными данными

Хранение модели в базе данных осуществляется пообъектно. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства.

Для просмотра файлов поддерживаемых браузером форматов (например, PDF) щелкните по имени файла. После этого активируется раздел Документы, и в нем откроется выбранный файл.

CADLib Web: выбор объектов CADLib Web: выбор объектов

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели — связанные документы.

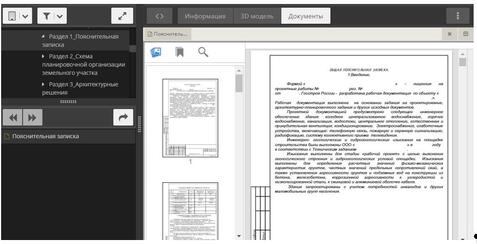

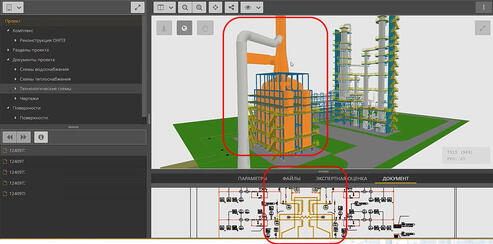

CADLib Web: встроенный просмотр документов CADLib Web: встроенный просмотр документов Интерактивная связь «технологическая схема - 3D-модель» Интерактивная связь «технологическая схема — 3D-модель»

Экспертиза, авторский и технический надзор

CADLib Web располагает инструментами, фиксирующими замечания и ответ на модели и в документах, предназначенных для проведения экспертизы, авторского и технического надзора.

Раздел «Экспертная оценка» включает в себя предназначенные для эксперта или заказчика функции написания замечаний, а также инструменты исполнителя, позволяющие вносить комментарии к замечаниям. К инструментам экспертной оценки относятся:

  • замечания от проверяющего;
  • комментарии (обсуждение замечаний);
  • загрузка файлов, изображений и ссылок к замечаниям;
  • статус исполнения замечания;
  • срок исполнения замечания.

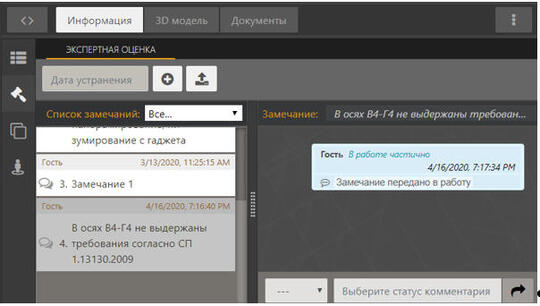

CADLib Web: инструменты экспертной оценки CADLib Web: инструменты экспертной оценки

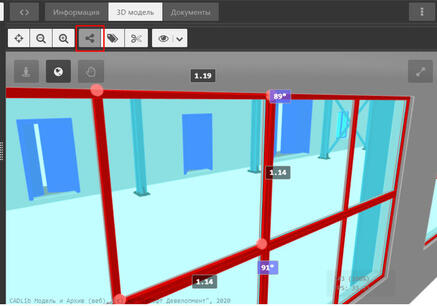

Средства CADLib Web позволяют производить измерения на модели Средства CADLib Web позволяют производить измерения на модели

Технические требования для CADLib Web

Аппаратное обеспечение

  • Процессор серверный, 4 ядра (минимум).
  • Оперативная память: 8 Гб (минимум).
  • Монитор 1024×768 True Color или удалённый рабочий стол.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.

Программное обеспечение

  • Операционная система:
    • Microsoft Windows Server 2012 и выше.
  • СУБД (опционально):
    • PostgreSQL не ниже версии 9.5.19;
    • MSSQL Server не ниже 2008 версии.
  • Microsoft IIS 8.5 и выше.

Технические требования к рабочему месту для просмотра моделей

Аппаратное обеспечение

  • Процессор Intel Core i5 (минимум).
  • Монитор 1024×768 TrueColor (минимум).
  • Видеокарта, поддерживающая стандарты Windows.
  • Оперативная память: 4 Гб (минимум).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.

Программное обеспечение

  • Операционная система:
    • отечественная операционная система AstraLinux (Orel) 2.12.22 64-bit;
    • операционная система Windows 7 64-bit; Windows 8 64-bit; Windows 10 64-bit.
  • Браузер Firefox 51 или выше, Google Chrome 56 или выше, Opera 68 или выше, Microsoft Edge 83 и Yandex 20.4 — браузеры основанные на Chromium.
