«Северо-Западная энерго-ресурсная компания» (СЗЭРК) была создана в 2006 году с целью развития объектов инженерной и транспортной инфраструктуры на территориях, находящихся в управлении и собственности Инвестиционной корпорации «ПАНТИКАПЕЙ», а также для предоставления специализированных услуг в области инфраструктурной подготовки другим участникам девелоперского и строительного рынка.

Основная деятельность компании направлена на подготовку исходно-разрешительной документации, проектирование, строительство и ввод в эксплуатацию зданий, дорожно-транспортной инфраструктуры, объектов газо-, электро- и водоснабжения, канализования, а также инженерных и транспортных коммуникаций.

Одним из основных проектов компании является инженерно-транспортная подготовка территории многофункционального комплекса «Евроград», который расположен около северной границы Санкт-Петербурга, примыкающей к кольцевой автомобильной дороге.

На территории свыше 700 га планируется возведение более 682 тыс. кв. м жилья, в том числе четырех высотных зданий. Общая площадь социально-бытовых, общественно-деловых и торговых объектов составит 1137 тыс. кв. м, а на более чем 3 млн кв. м разместятся крупные складские логистические центры и производственные площадки.

Силами компании и партнеров разработана градостроительная концепция застройки территории, подготовлена и утверждена градостроительная документация.

Уже созданы проекты съездов с кольцевой автомобильной дороги, внутриквартальных дорог, инженерных сетей водоснабжения, водоотведения и газоснабжения, получены разрешительные документы.

Идет активная инженерная подготовка. Построены более 7 км дорог, магистральный водопровод протяженностью 10 км, 2,5 км магистрального коллектора хозяйственно-бытовой канализации, 2 км коллектора дождевой канализации и 3,5 км сетей газоснабжения.

В ходе реализации проекта стала очевидной необходимость мониторинга территории, фиксации возникающих изменений для планирования взаимодействия с партерами и застройщиками. Начиная с осени 2021 года мы стали применять видеофиксацию территории с квадрокоптера.

Процесс строительства большого объекта связан с постоянным внесением корректировок в проектную и градостроительную документацию. Протяженные линейные объекты, а также ход работ, выполняемых локальными застройщиками, требуют фиксации изменений на значительных территориях, быстрой разработки топографических планов и выполнения контрольно-исполнительной топосъемки. С этой целью в конце 2022 года нами был приобретен квадрокоптер с лидаром для отрисовки топографических планов.

Начался поиск программ, которые наилучшим образом обеспечили бы обработку облаков точек и получение цифровой поверхности.

Подключаем nanoCAD GeoniCS и nanoCAD Облака точек

Работа в компании прежде была организована с использованием программных продуктов Autodesk, таких как AutoCAD и Autodesk Civil 3D. С уходом иностранных вендоров требовалось оперативно заменить это ПО лицензионным отечественным, способным на должном уровне решать задачи обработки геодезических измерений и результатов лазерного сканирования, создавать и оформлять топографические объекты.

С выбором нам помогла компания «РОМБИТ» — премьер-партнер «Нанософт», фокус-партнер по направлениям «Строительство» и «Инженерия». Для создания качественного топоплана территории МФК «Евроград» мы приобрели продукты «Нанософт»: nanoCAD Облака точек в конфигурации «ReClouds» и nanoCAD GeoniCS.

Критерии, определившие выбор продуктов «Нанософт»:

• лицензионное отечественное ПО;
• наличие специальных инструментов для создания генеральных/топографических планов и вертикальной планировки, автоматическая разбивка картограммы;
• возможность построения цифровой модели рельефа по различным данным (точки, горизонтали);
• удобная работа со слоями;
• автоматическое формирование ведомостей;
• возможность осуществлять бесшовную передачу поверхности в смежные разделы.

Что может программа nanoCAD Облака точек

Преимущества этого программного решения, как оказалось, весьма разнообразны.

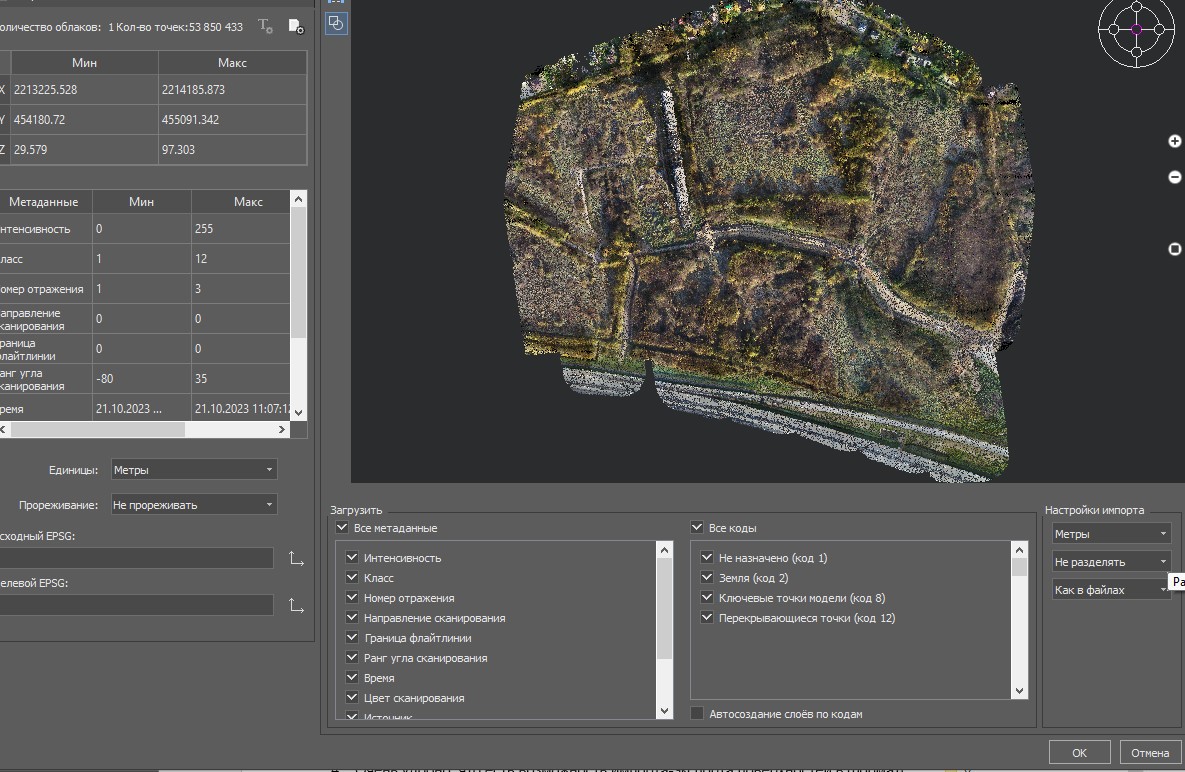

При загрузке точек с ВЛС можно сразу же отсортировать по параметрам интересующие метаданные и коды, настроить импорт. Для распознавания объектов, подлежащих отображению на топоплане, поддерживается работа с облаком в режиме «Цвет сканирования».

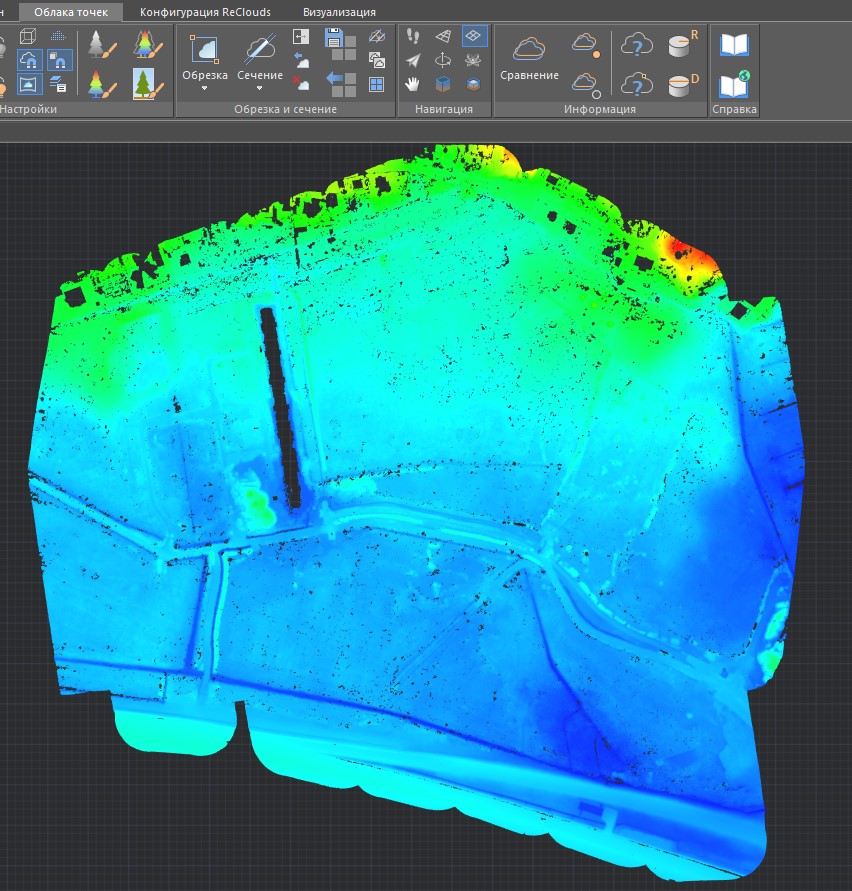

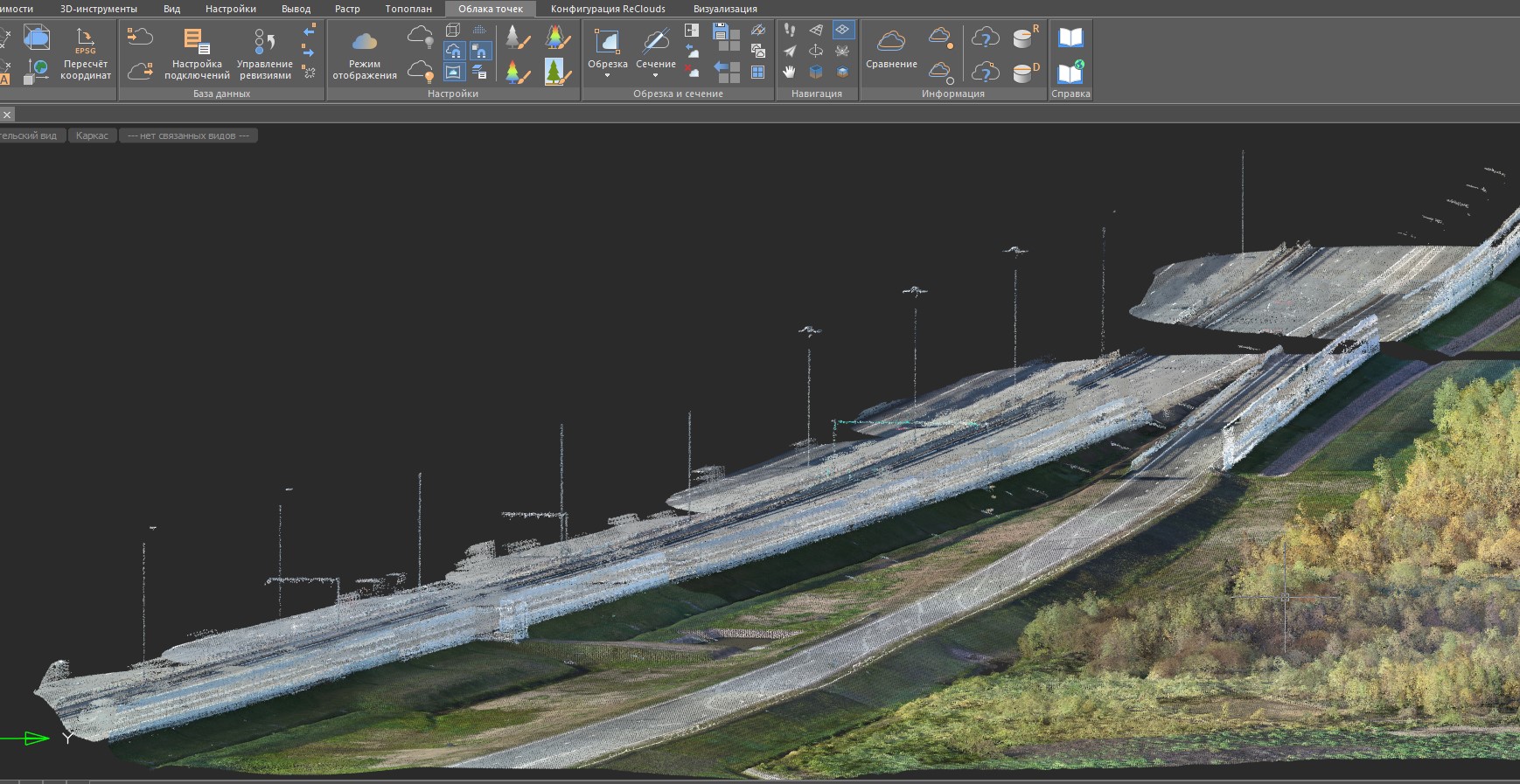

В процессе просмотра и выявления объектов рельефа, а также инженерных сооружений доступны различные виды отображения. Цветопередача позволяет оценить объекты по высоте в разных диапазонах и определить, правильно ли применен условный знак.

И, наконец, еще один плюс программы: пользователь может увидеть и отследить линии электропередач, их высоту и конфигурацию строения.

Построение 3D-сети

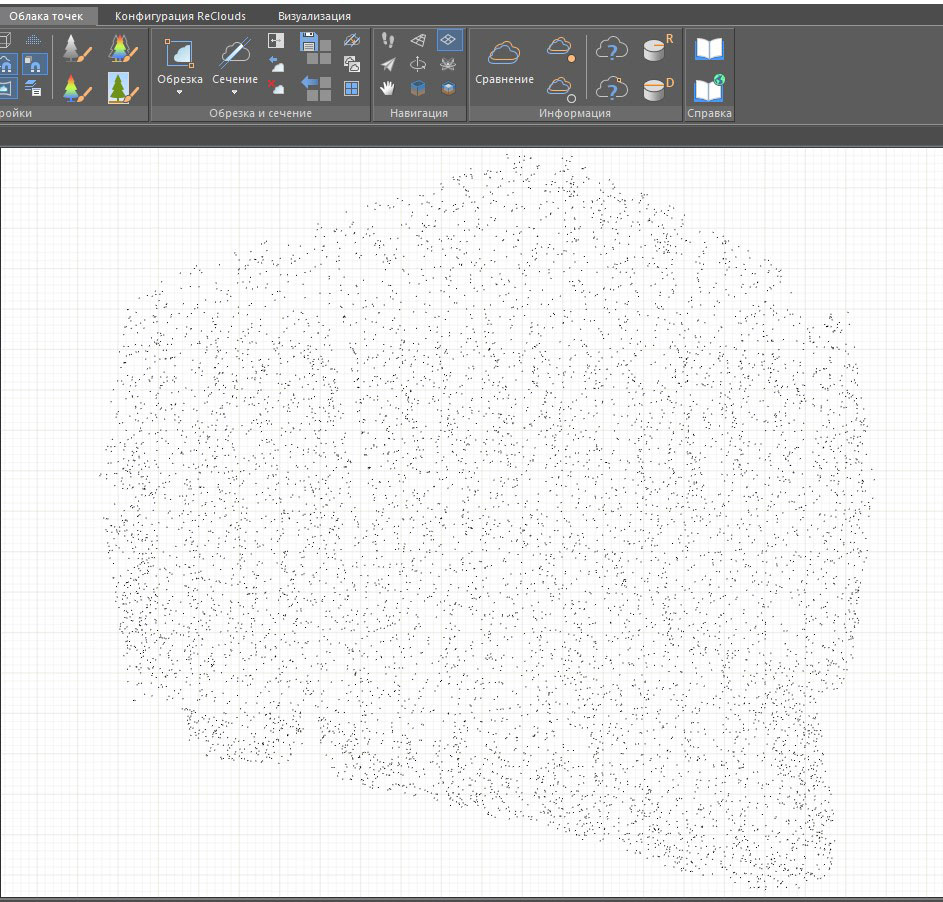

В nanoCAD Облака точек очень хорошо организованы прореживание большого количества загружаемых точек, фильтрация данных, классификация точек в самом облаке, что позволяет точнее определить объекты на местности: здания, опоры ЛЭП, иные конструкции.

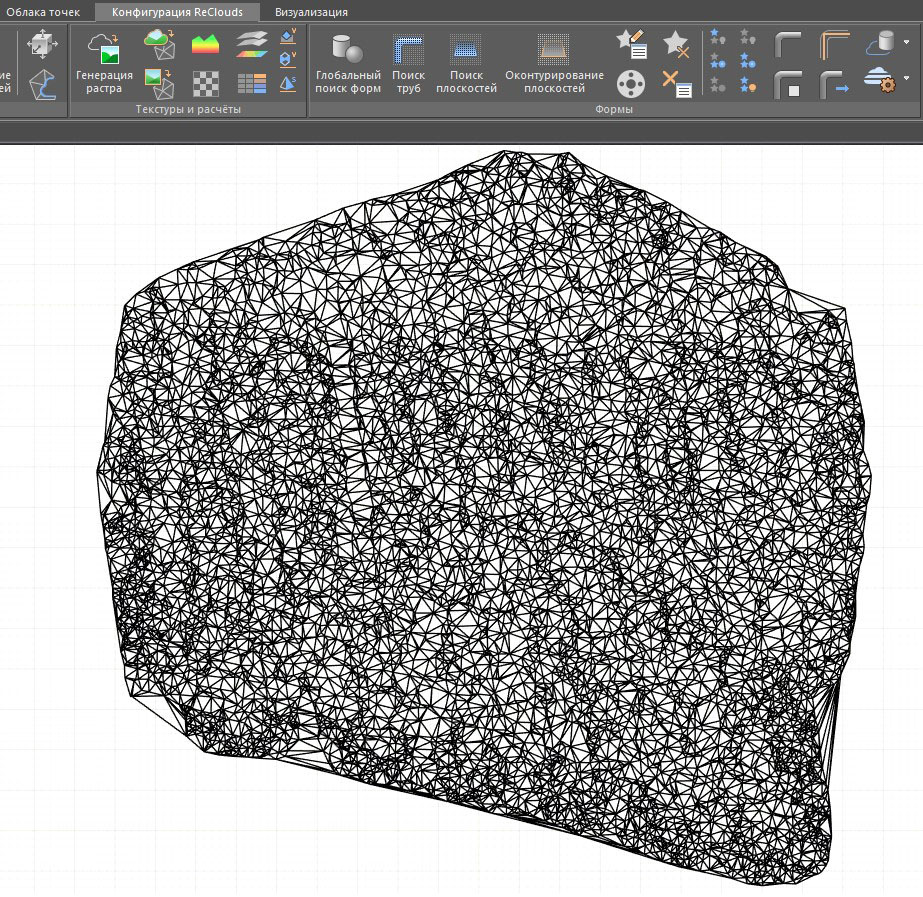

Для создания сети в свойствах предусмотрены удобные настройки, позволяющие указать нужные параметры при выборе метода создания TIN.

Создание топоплана в nanoCAD GeoniCS

Дальнейшее формирование топоплана мы производили уже в программе nanoCAD GeoniCS. В ней удобно создавать цифровую модель местности, анализировать и редактировать ее. Для более точного построения рельефа и отображения горизонталей применялись структурные линии, которые легко создаются с помощью вкладки Рельеф. Добавление любых отметок по поверхности также не составляет труда благодаря вкладке Геоточки. Большая база условных знаков при необходимости редактируется и пополняется. После настройки параметров рамок и подписей отрисованный топоплан разбивается на топопланшеты.

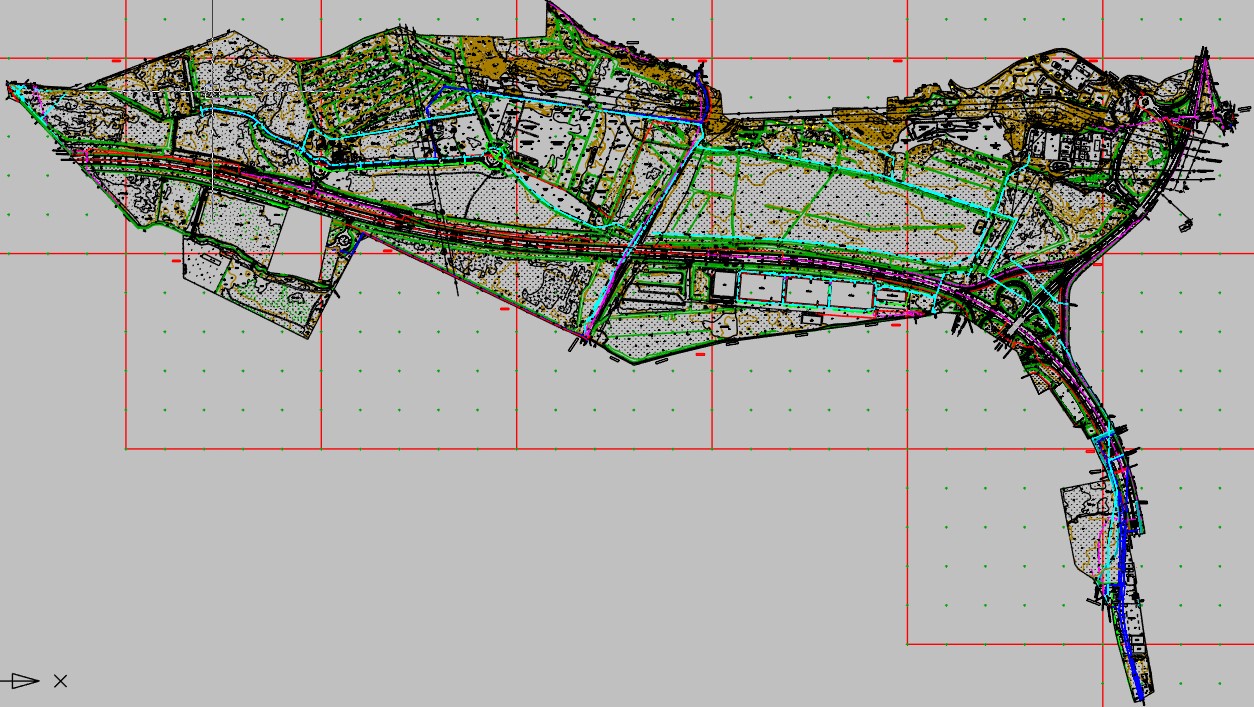

Готовый топографический план территории МФК «Евроград» успешно проходит экспертизы в ИСОГД и сдается в КГА Санкт-Петербурга. Все последующие изменения в плане и корректировки ЦММ будет несложно внести с помощью программных продуктов nanoCAD.

Выводы

Применяя продукты «Нанософт», специалисты ООО «СЗЭРК» отмечают следующие преимущества:

• все чертежи, расчеты, спецификации и другие данные хранятся в папке с проектом;
• для построения цифровой модели рельефа могут задействоваться различные источники данных;
• в качестве дополнительных данных можно использовать структурные линии и границы поверхности;
• встроенная библиотека открыта для пополнения нашими собственными наработками;
• для отрисовки ситуации существуют удобные режимы создания топознаков: сколка, накладка, замена.

Все это позволило ускорить процесс подготовки выходной документации и повысить общую точность выполняемых работ.
