СПДС Железобетон
СПДС Железобетон — специализированный продукт, который предназначен для автоматизации проектирования железобетонных конструкций и оформления проектно-конструкторской документации разделов КЖ, КЖИ. В качестве графической платформы СПДС Железобетон обязательно используется надстройка к AutoCAD — СПДС GraphiCS.
Цель программы:
Ускорить подготовку графической конструкторской документации в рамках разделов КЖ, КЖИ.
Задачи, решаемые программой:
- Разработка структуры железобетонных конструкций (колонн, фундаментов, стен, плит покрытия, перекрытия
и т.п.). - Создание планов, схем и разрезов железобетонных конструкций.
- Автоматическое формирование спецификаций и ведомости расхода стали по составу проекта.
- Оформление чертежей согласно
ГОСТ 21 .501−2018 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений.
Ключевые преимущества:
- Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
- Быстрые и гибкие инструменты нанесения и редактирования арматуры.
- Автоматическое назначение позиций, марок и их отображение на чертеже.
- Полностью автоматическая ассоциативная связь чертежей и проекта.
- Полностью автоматический расчет и формирование спецификаций.
Функционал программы СПДС Железобетон
- Панель инструментов
-
Все инструменты работы с программой расположены на одной вкладке ленты.

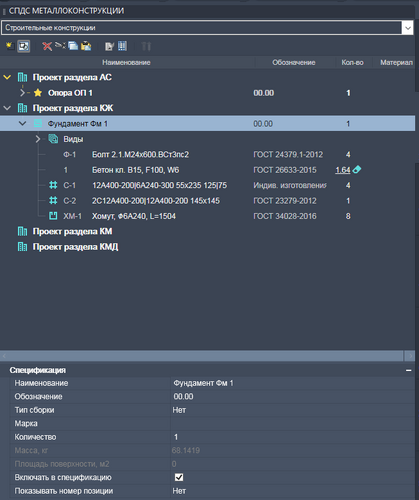

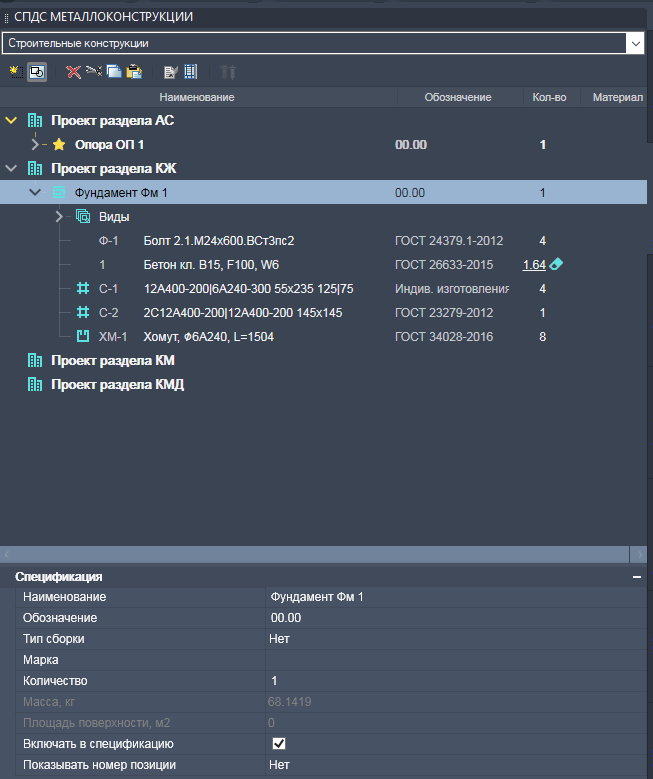

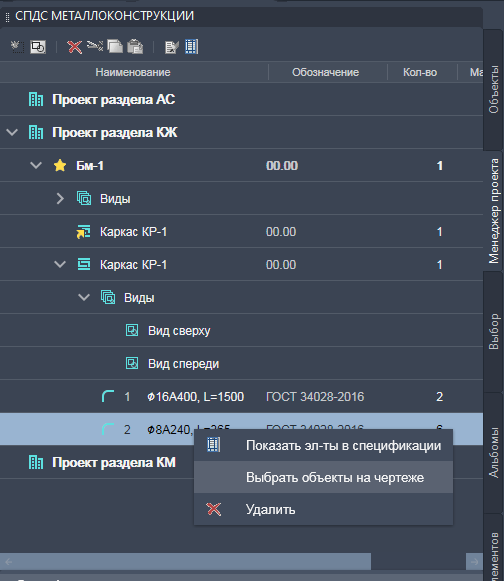

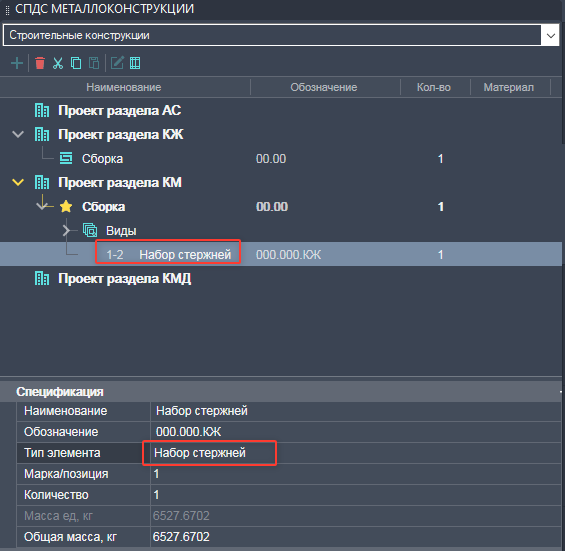

- Менеджер проекта
-
Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.
В менеджере проекта отображаются разделы проекта, сборки и состав элементов с заранее заданными параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

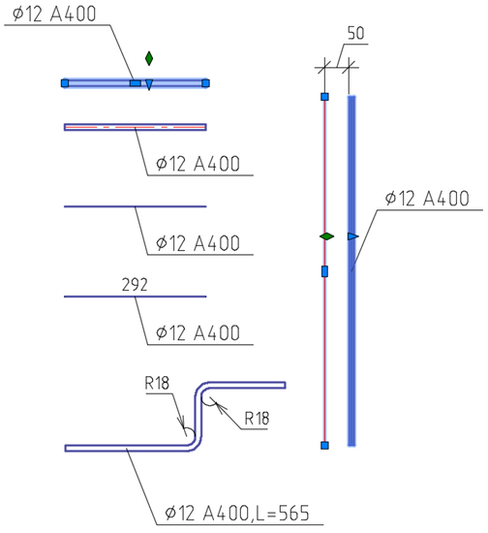

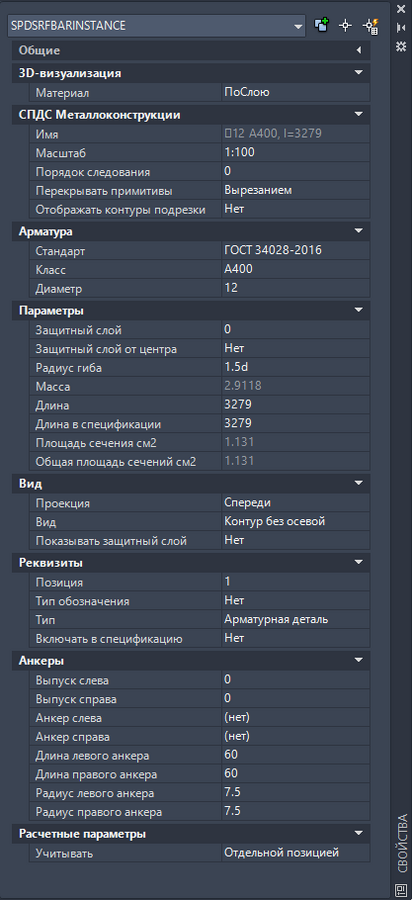

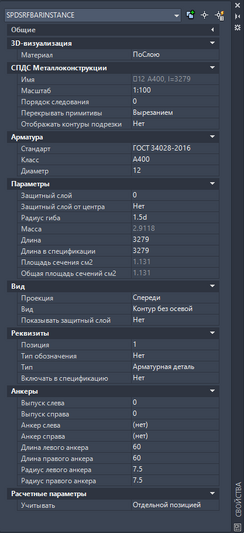

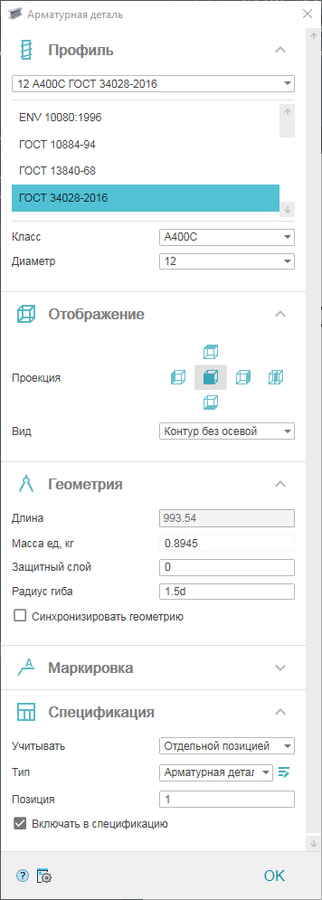

- Команда Арматурный стержень
-
- Выбор профилей арматурного проката и материала стали по ГОСТ.
- Различные варианты построения стержня (по точкам, по полилинии, по контуру).
- Задание стержню выпусков и анкеровки.
- Возможность выбора проекционного вида (сверху, снизу, спереди
и т.д.). - Возможность выбора вида отображения (линия, заливка, эскиз, контур с осевой, контур без осевой).

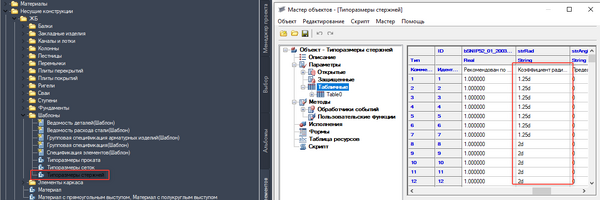

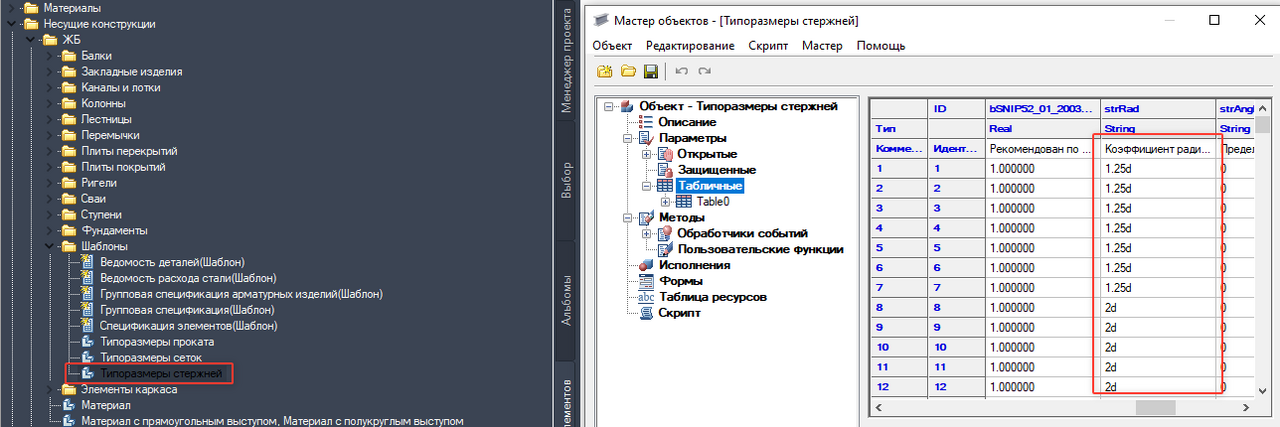

- Автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры).
- Автоматическое формирование обозначения и расчет массы стержня.
- Редактирование стержня с помощью специальных «ручек»: изменение длины, изменение толщины защитного слоя, создание распределений.
- Ассоциативная связь параметров для стержней, имеющих одинаковую позицию.

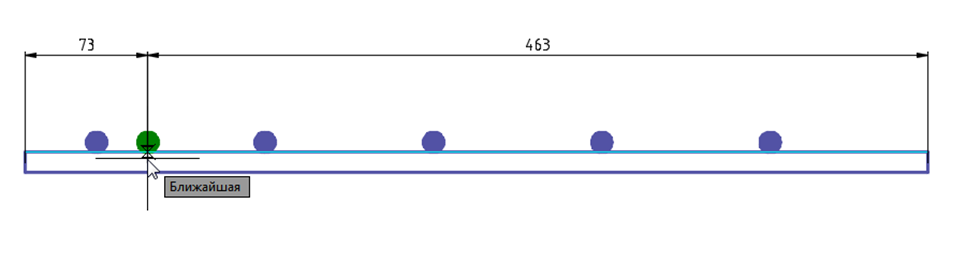

- Команда Сечение арматуры
-
Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:
- ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом;
- автоматическое распределение сечений по линейному участку с заданным шагом.

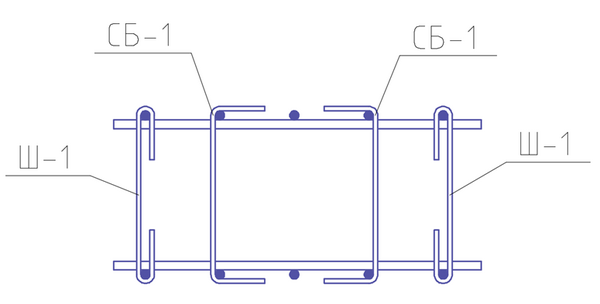

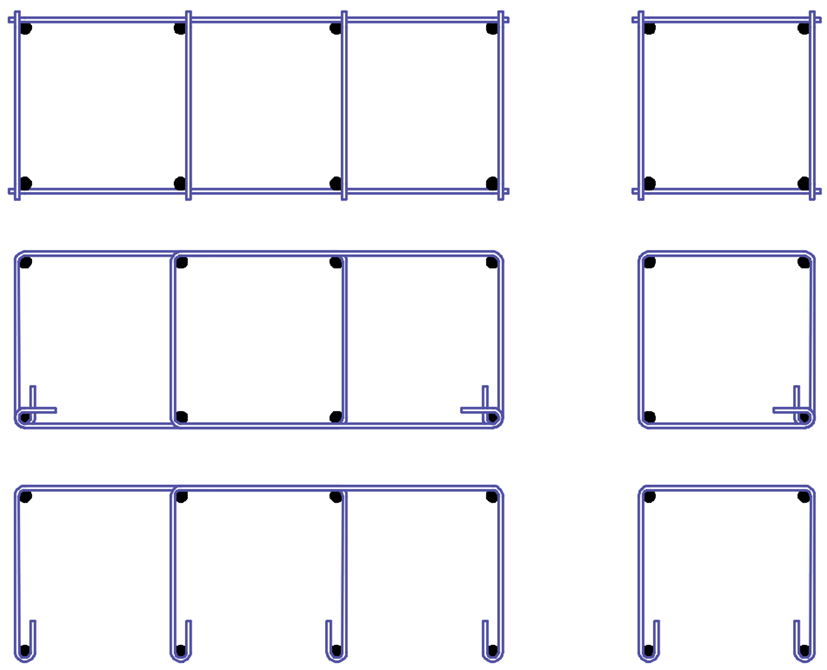

- Команды Шпилька, Скоба
-
Построение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.

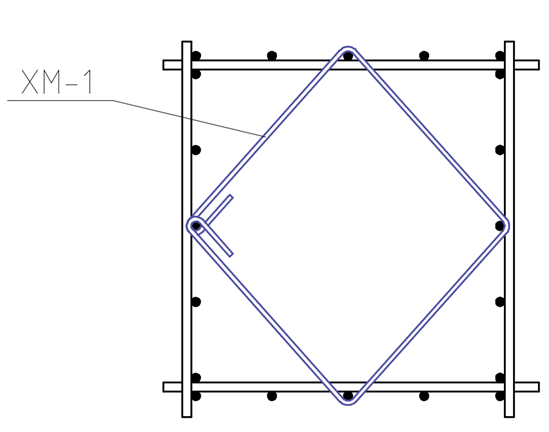

- Команда Хомут
-
Построение хомутов определяется последовательным указанием сечений арматуры.
Если предварительно выбрать четыре или восемь сечений арматуры, автоматически отрисуется одна из типовых форм хомутов.

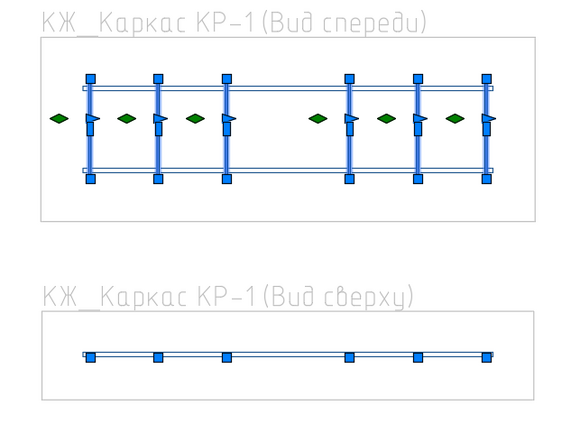

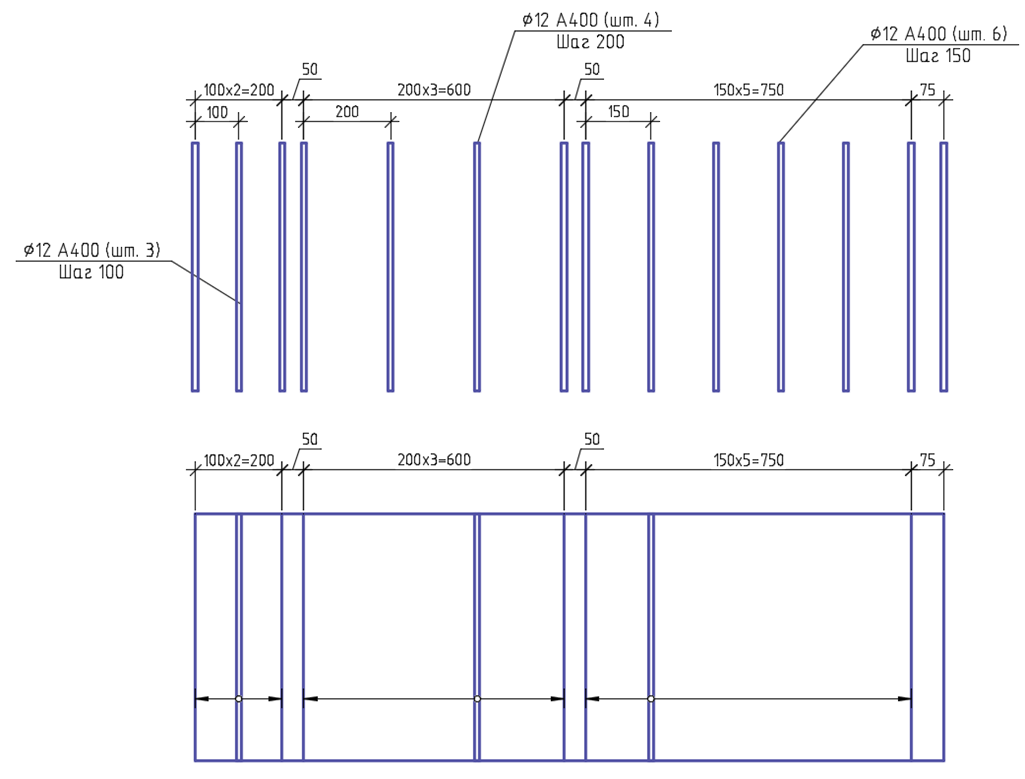

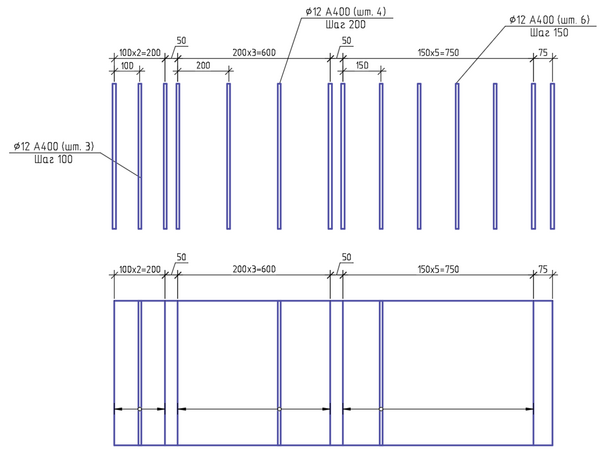

- Команда Раскладка арматуры
-
Инструменты распределения арматуры позволяют выполнять следующие действия:
- задание шага, количество шагов и направление распределения;
- поддержка нескольких диапазонов распределения с разными параметрами раскладки в указанном направлении;
- задание отступа и доборного шага распределению;
- редактирование исходного объекта после создания распределения;
- виды представления распределения: полное, условное, конечные стержни, исходный объект;
- виды проекции для распределения.

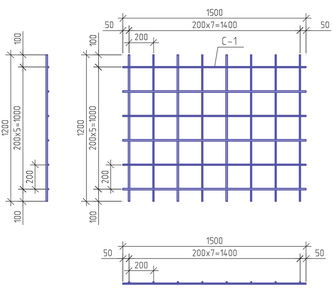

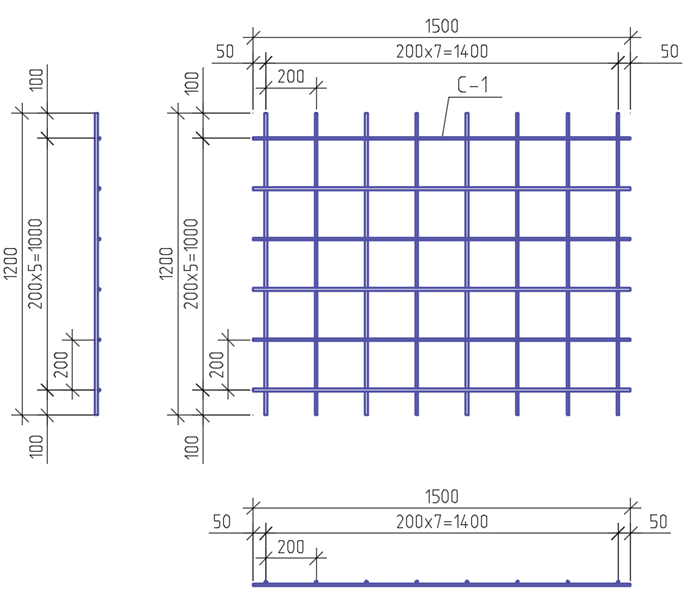

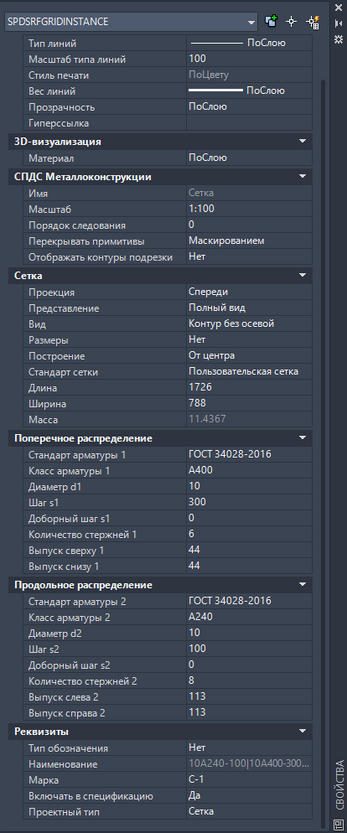

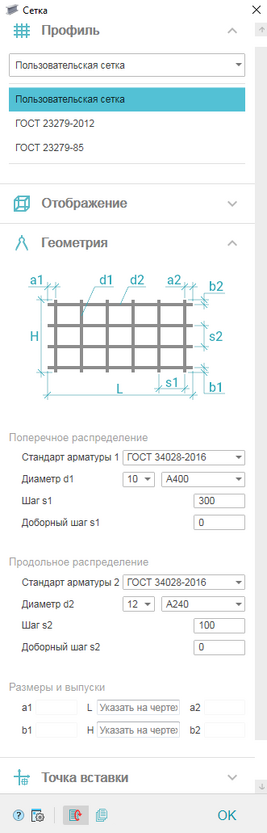

- Команда Сетка
-
Для сварных сеток разработаны шаблоны по
ГОСТ 23279–85 ,ГОСТ 23279–2012 . Доступна возможность создать пользовательскую арматурную сетку.- Задание и редактирование параметров сетки через окно диалога или инспектор свойств.
- На сетках автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса сетки.
- Подрезка сеток. Учет подрезки сетки в спецификациях.
- Редактирование геометрии сетки с помощью специальных «ручек».
- Виды представления сетки: полное, условное, конечные стержни.
- Ассоциативная связь параметров между сетками одной марки.
- Возможность выбора для сетки проекционного вида (сверху, снизу, спереди
и т.д.).

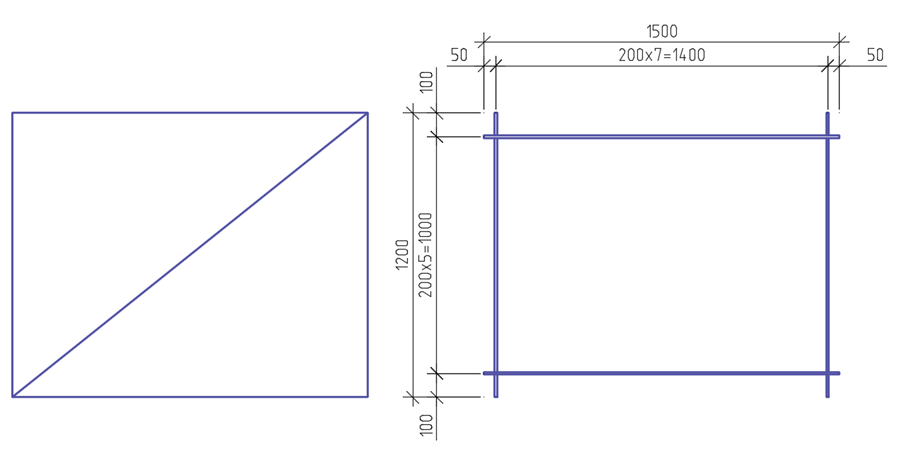

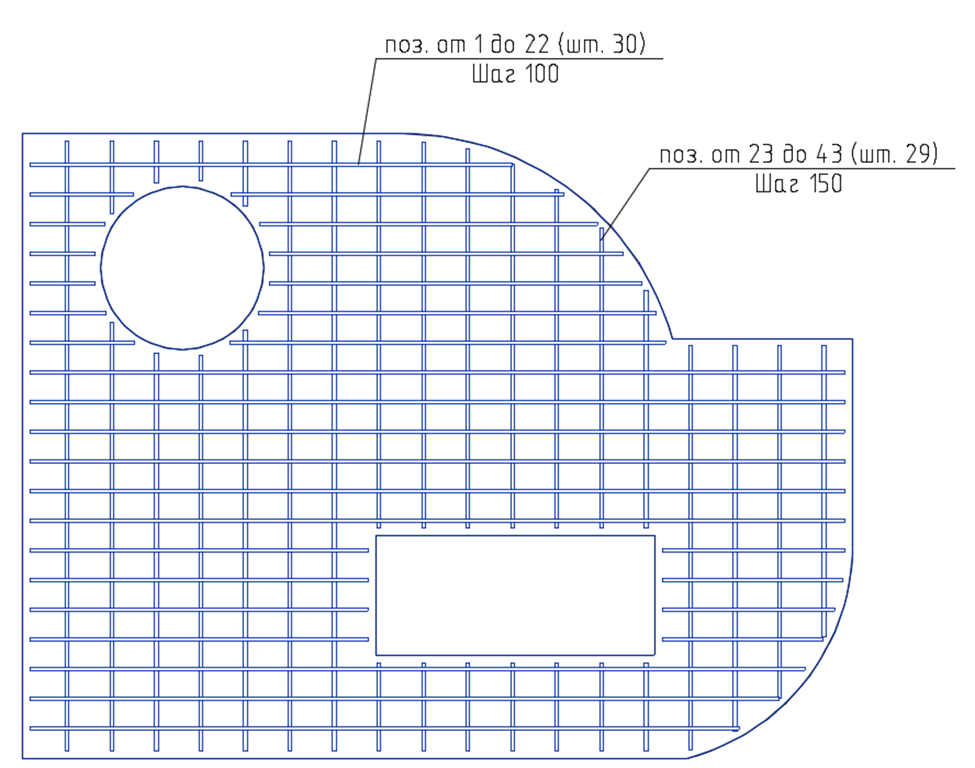

- Команда Фоновое армирование
-
Для замкнутой площади можно выполнить раскладку фоновой арматуры с учетом величины выпуска стержней.
- Задание и редактирование параметров армирования через инспектор свойств.
- Для фонового армирования создается марка изделия с позиционными выносками, вычисляется общая масса изделия.
- Подрезка фоновой арматуры. Учет подрезки сетки в спецификациях.
- Редактирование геометрии фонового армирования с помощью специальных «ручек».
- Виды представления фонового армирования: полное, условное.
- Ассоциативная связь параметров армирования между изделиями одной марки.
- Возможность выбора для изделия проекционного вида (сверху, снизу, спереди
и т.д.).

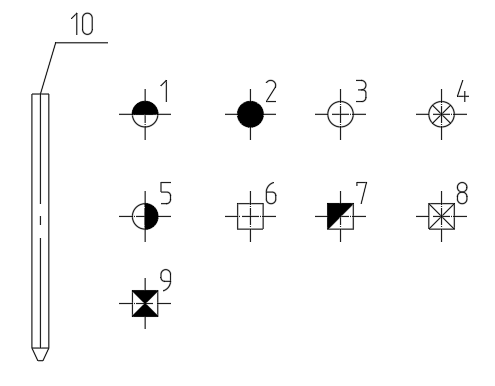

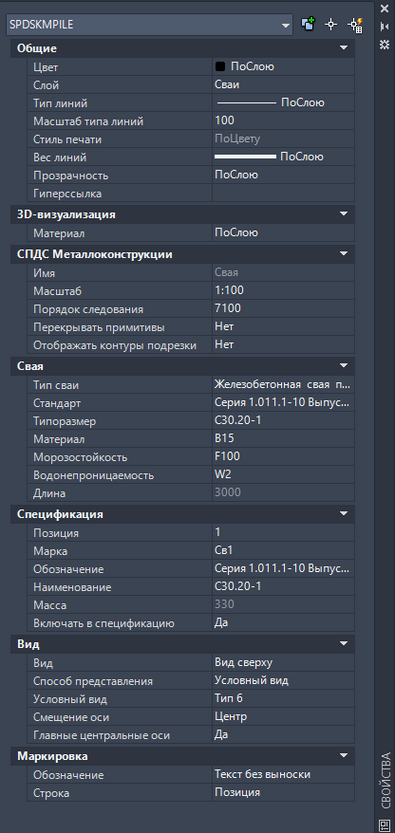

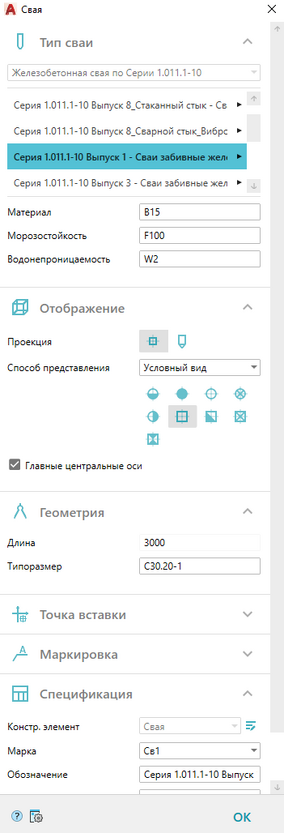

- Команда Вставка сваи
-
Сваи разработаны по Серии 1.011.1−10 (Сваи забивные железобетонные).
- Выбор различных типоразмеров свай по Серии 1.011.1−10.
- Задание и редактирование параметров сваи через окно диалога или инспектор свойств.
- На сваях автоматически создается марка изделия с позиционными выносками.
- Виды представления сваи: полное, условное.
- Ассоциативная связь параметров между сваями одной марки.
- Возможность выбора для сваи проекционного вида (сверху, спереди).
- Автоматический расчет массы сваи.
- Учет свай в спецификации элементов.

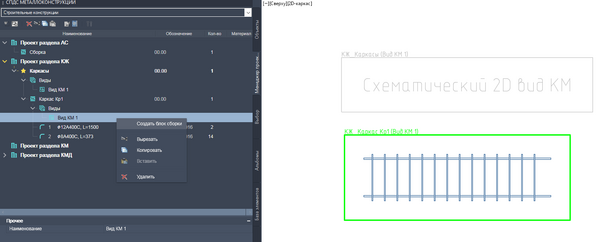

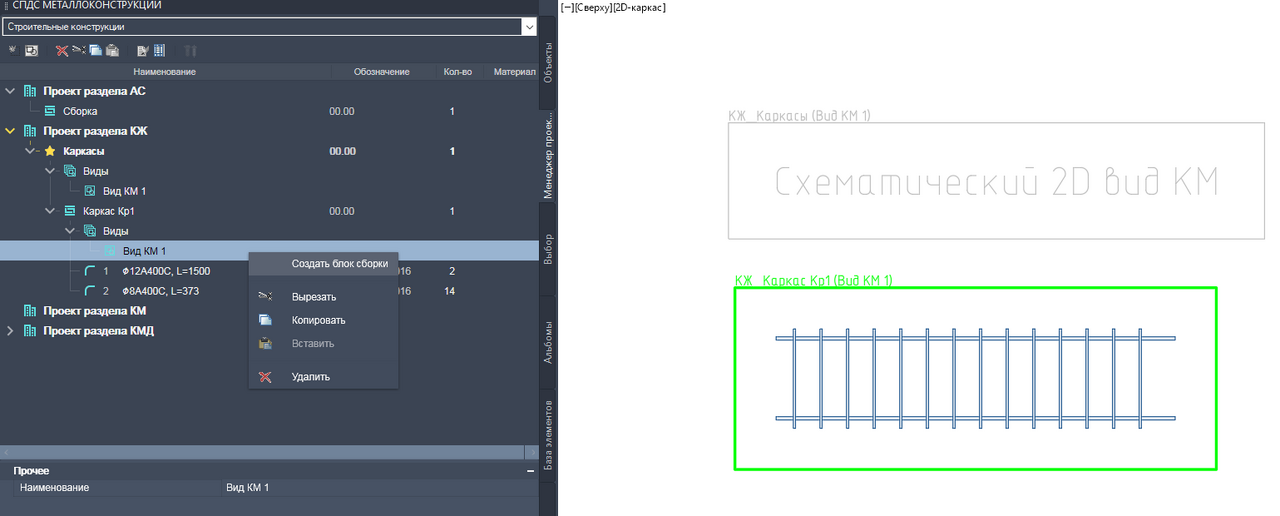

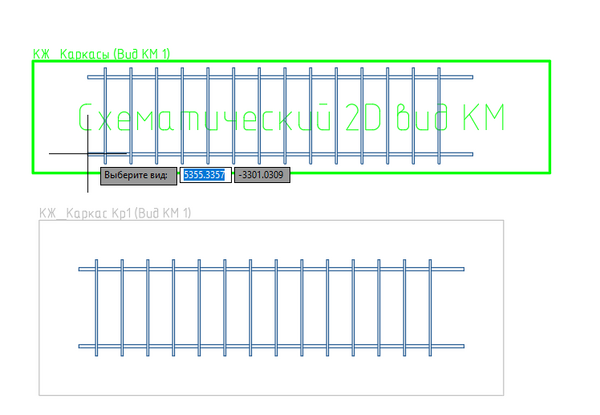

- Команда Вставка сборки
Вставка сборки — это команда, которая позволяет преобразовывать набор объектов в динамический блок. Этот блок имеет ассоциативную связь параметров с исходными объектами. При редактировании исходного объекта меняются параметры и самого блока. Вставка сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.
-
Примечание. Вид, в который можно вставить вставку сборки, должен принадлежать другой сборке.

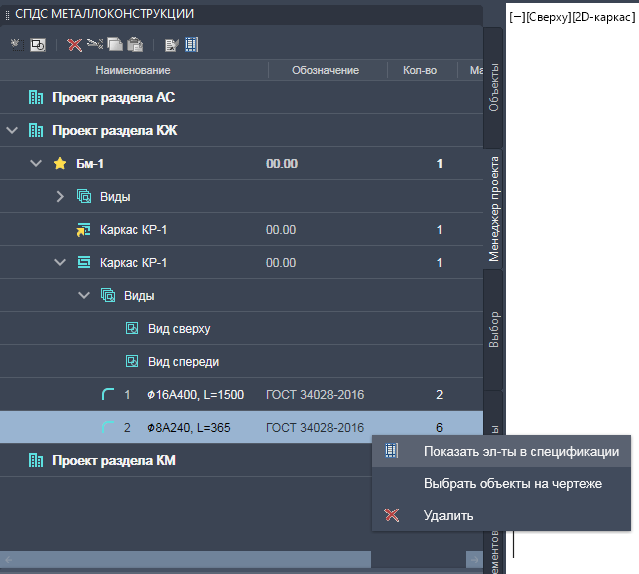

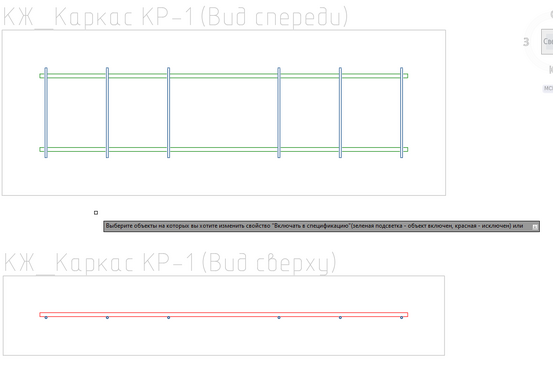

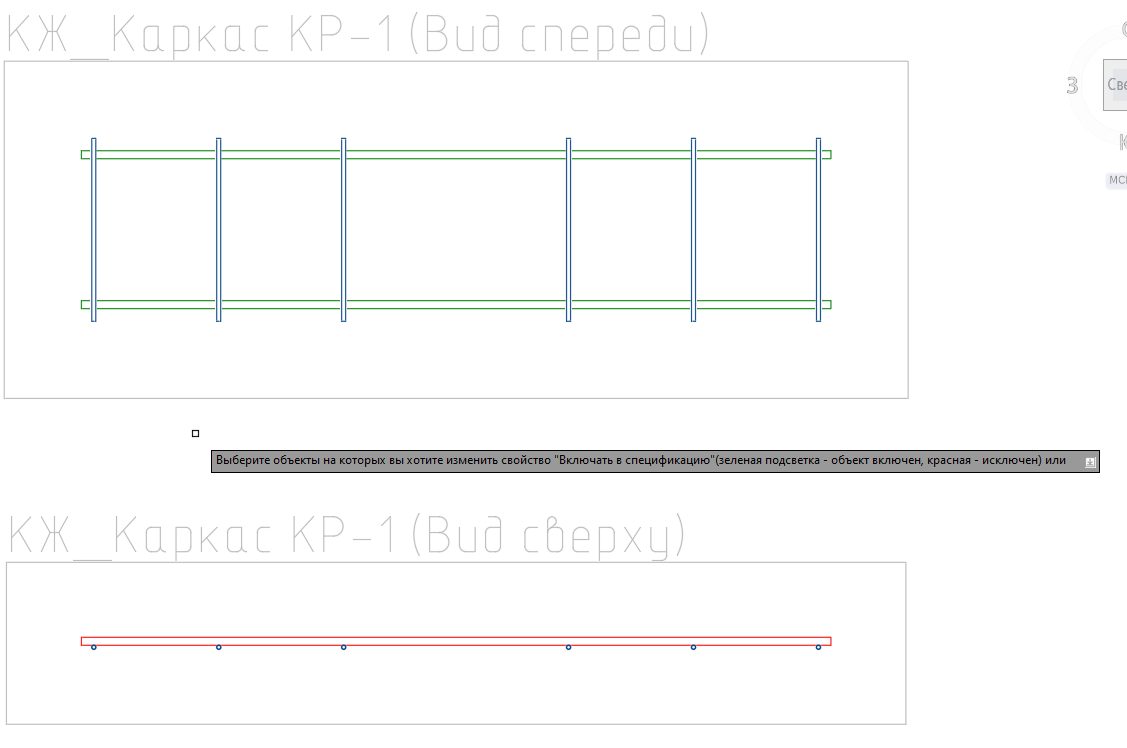

- Команда Показать эл-ты в спецификации
-
При запуске команды Показать эл-ты в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, цвет подсветки — зеленый, если нет — красный. С помощью селекции можно поменять состояние свойства Включать в спецификацию.

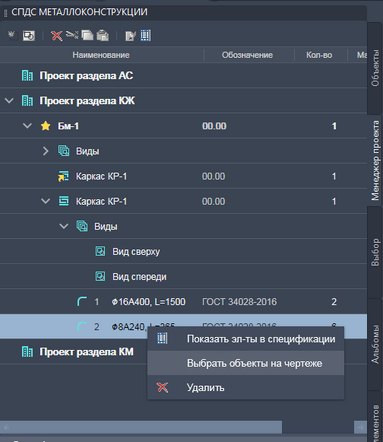

- Команда Выбрать объекты на чертеже
-
Команда позволяет выбрать все объекты определенной марки на чертеже.

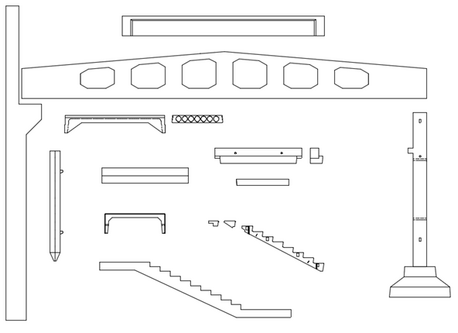

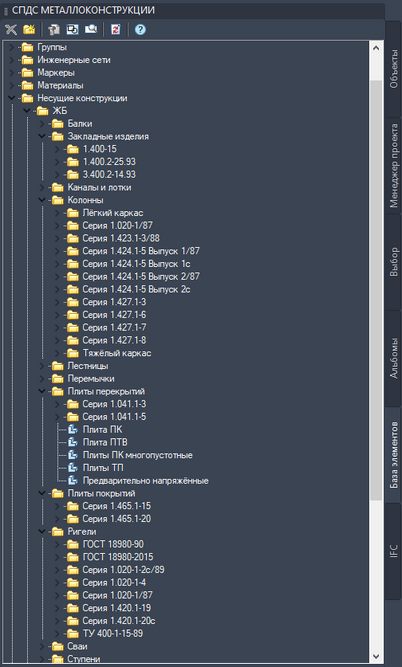

- База элементов
-

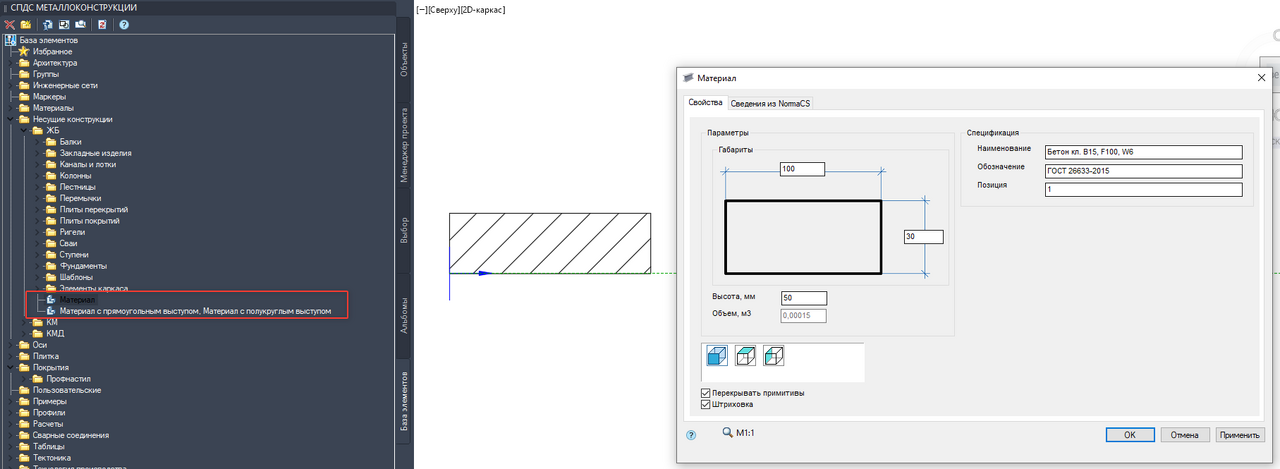

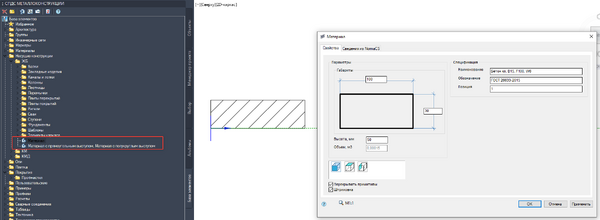

Параметрическая база железобетонных конструкций содержит большое количество объектов, среди которых:

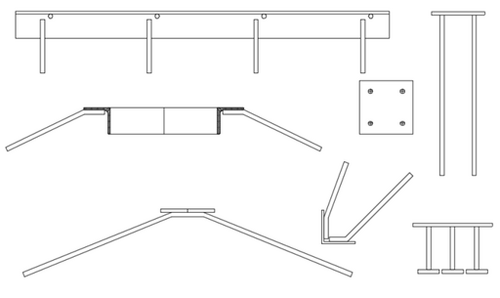

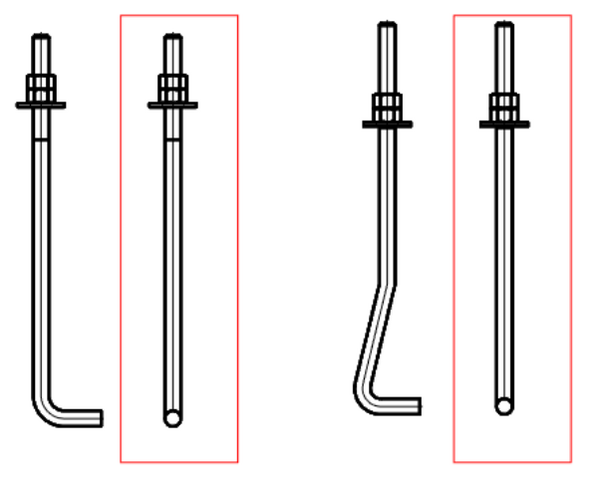

- закладные изделия;
- каналы и лотки;
- колонны;
- лестничные марши, площадки, проступи и рамы;
- перемычки;
- плиты покрытий и перекрытий;
- ригели;
- сваи.

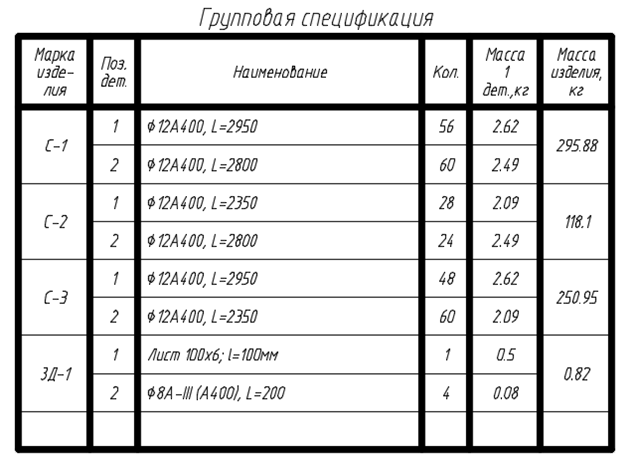

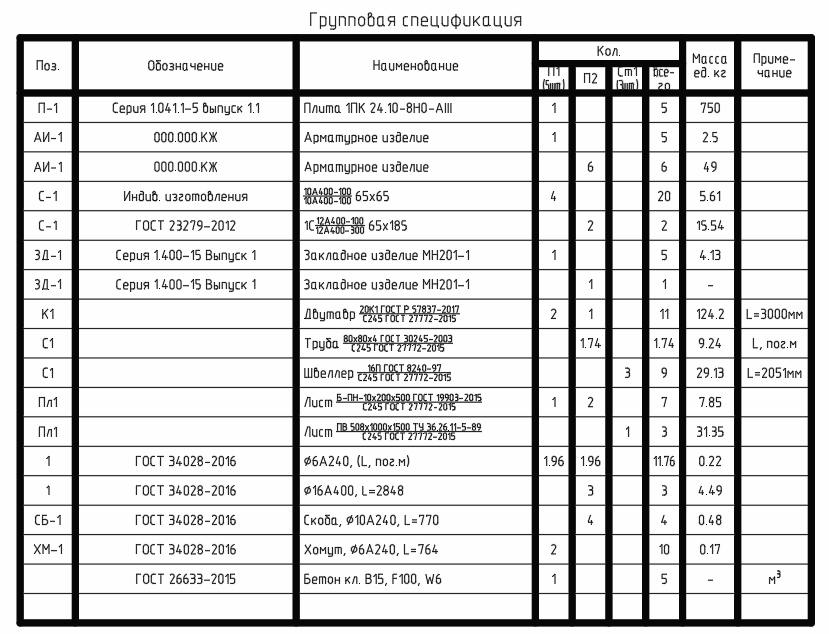

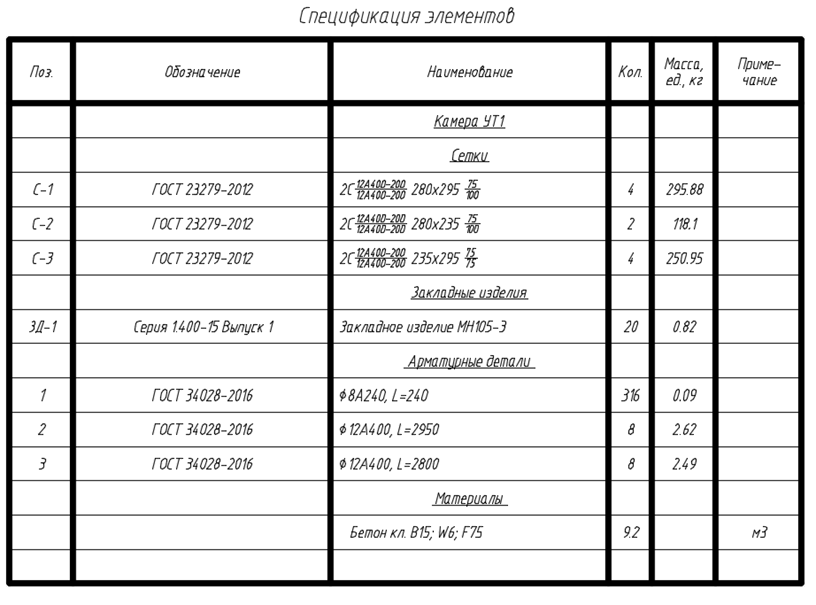

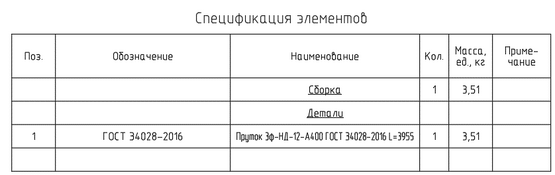

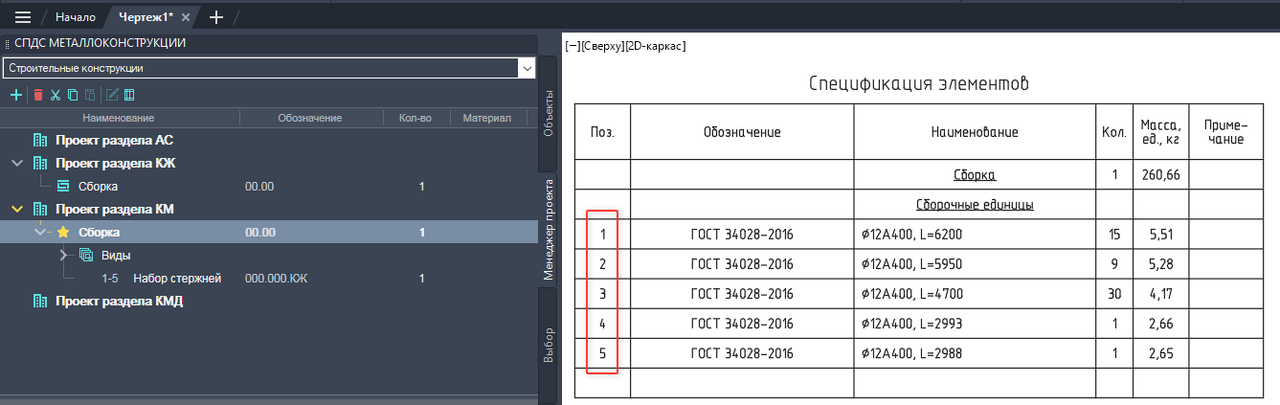

- Спецификации
-
Для любой сборочной единицы могут быть автоматически сформированы:
- спецификация элементов;
- групповая спецификация;

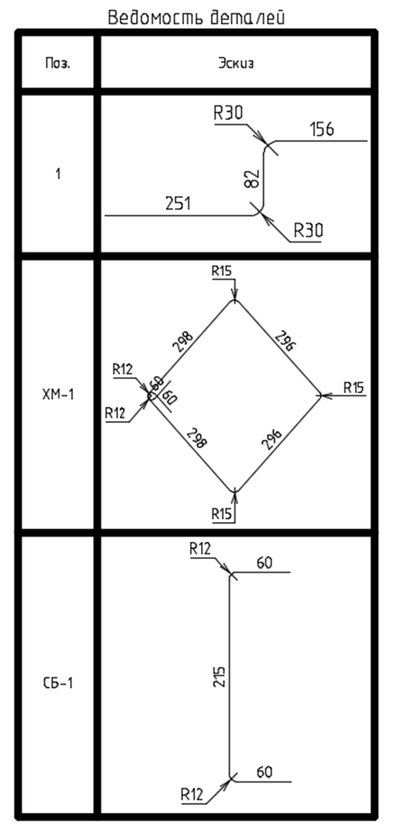

- ведомость деталей;

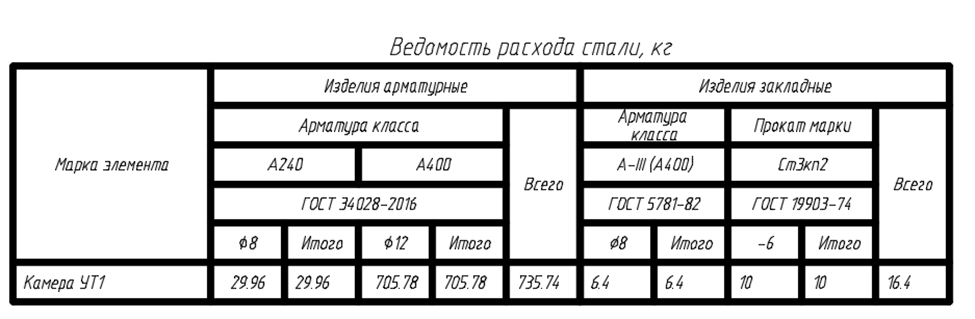

- ведомость расхода стали.
|
|
|
СПДС Железобетон 2023.1. Что нового
-
Добавлена возможность учета перепуска стержней (установка отправочной длины стержню или задание коэффициента перепуска). Учет перепуска можно установить как для отдельных стержней, так и для стержней арматурных сеток.
-
Появились пути расположения сборок в дереве проекта.
-

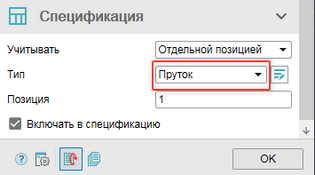

Реализован новый интерфейс редактора спецификаций. Добавлена возможность установки суффикса в маркировках обозначения элементов.
-
Реализован учет арматурных стержней сеток в спецификациях в погонных метрах.
-
Реализована синхронизация шага раскладки арматурных деталей.
-

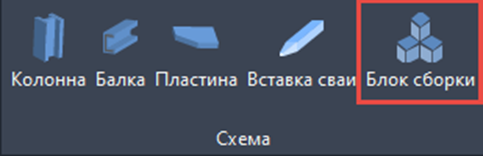

Добавлена возможность создания блока сборки через команду, расположенную на ленте инструментов.
-
Добавлена возможность создания своих закладных изделий по отдельной команде.
-
Доработан функционал копирования сборок, примитивов и объектов из БД, попадающих в область вида.
-
Доработан функционал переноса/копирования объектов КМ, КЖ между сборками в менеджере проекта.
-
Добавлена настройка заголовков таблиц для каждой сборки.
-
Добавлена возможность отключения рамок вида.
Технические требования к СПДС Железобетон 2023
Операционная система
- Windows 11.
- Windows 10 (x32 и x64).
- Windows 8 (x32 и x64).
- Windows 7 (x32 и x64) Ultimate, Professional, Home Premium.
Для инсталляции программ требуются права администратора.
Программное обеспечение
- AutoCAD 2013−2019 (x32 и x64);
- AutoCAD 2020−2023 (x64);
- ZWCAD 2021, 2022 (x64)
СУБД
- PostgreSQL 12;
- Microsoft SQL Server 2005−2014;
- Microsoft SQL Server 2005−2014 Express Edition.
