Состав программы СПДС Стройплощадка

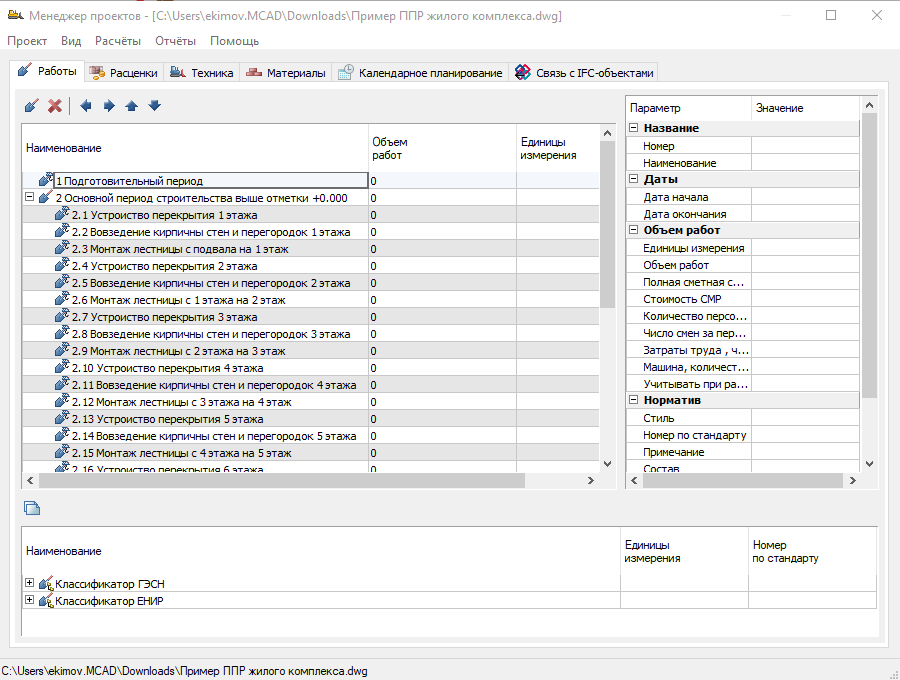

Менеджер проекта

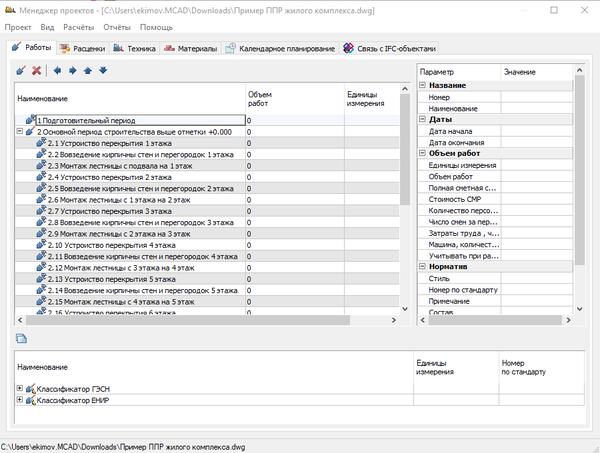

Менеджер проекта предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и расчетов сроков их выполнения. Менеджер проекта объединяет большинство инструментов СПДС Стройплощадка.

Менеджер проекта

С помощью Менеджера проекта задаются техника и материалы, применяемые для выполнения тех или иных работ, указывается количество персонала и число смен за период.

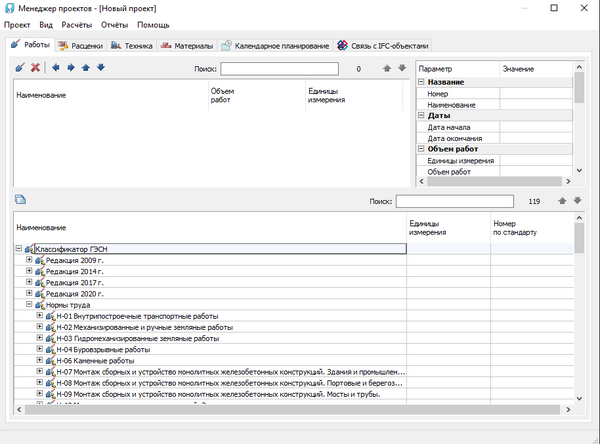

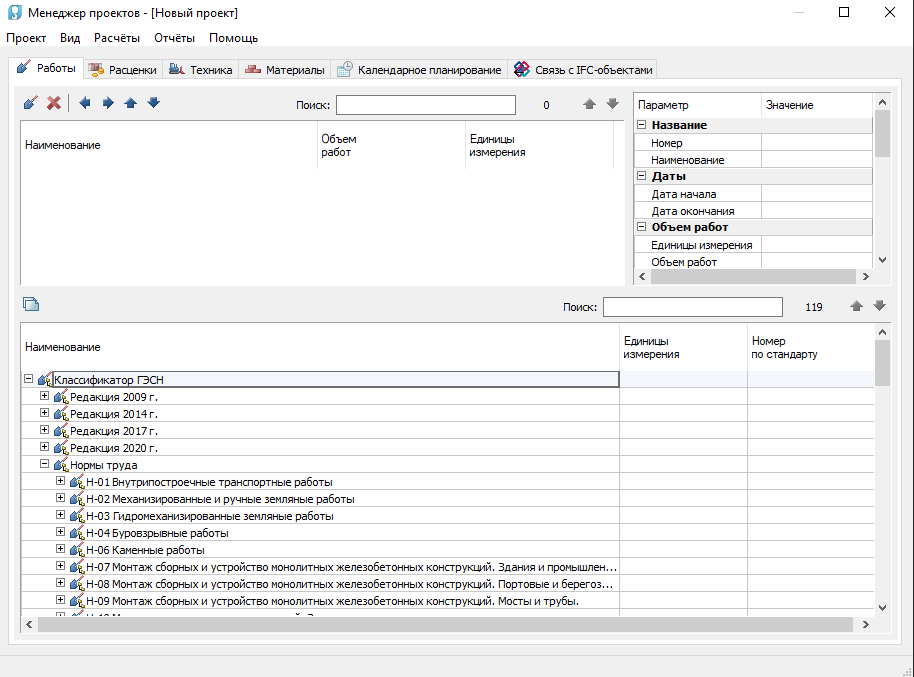

Менеджер проекта оснащен инструментами для организации структуры и последовательности работ. Состав работ может назначаться на основании классификатора ЕНиР или ГЭСН.

Расчеты

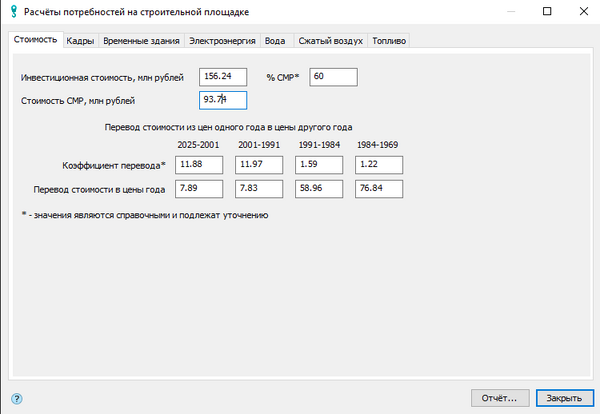

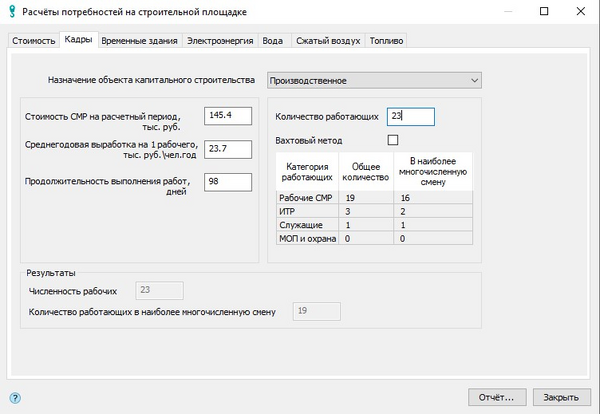

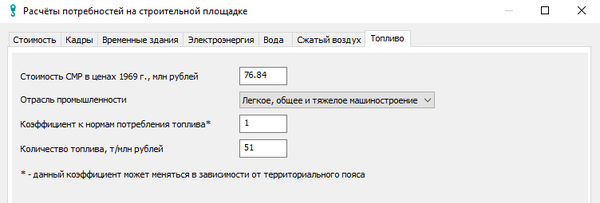

В СПДС Стройплощадке можно выполнить основные расчеты потребностей в кадрах, временных зданиях, воде, электроэнергии и сжатом воздухе на основе МДС 12−46.2008.

Данные расчетов автоматически попадут в пояснительную записку, формируемую в Microsoft Word.

Генерация отчетов

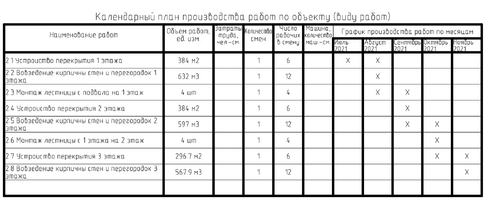

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план строительства, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

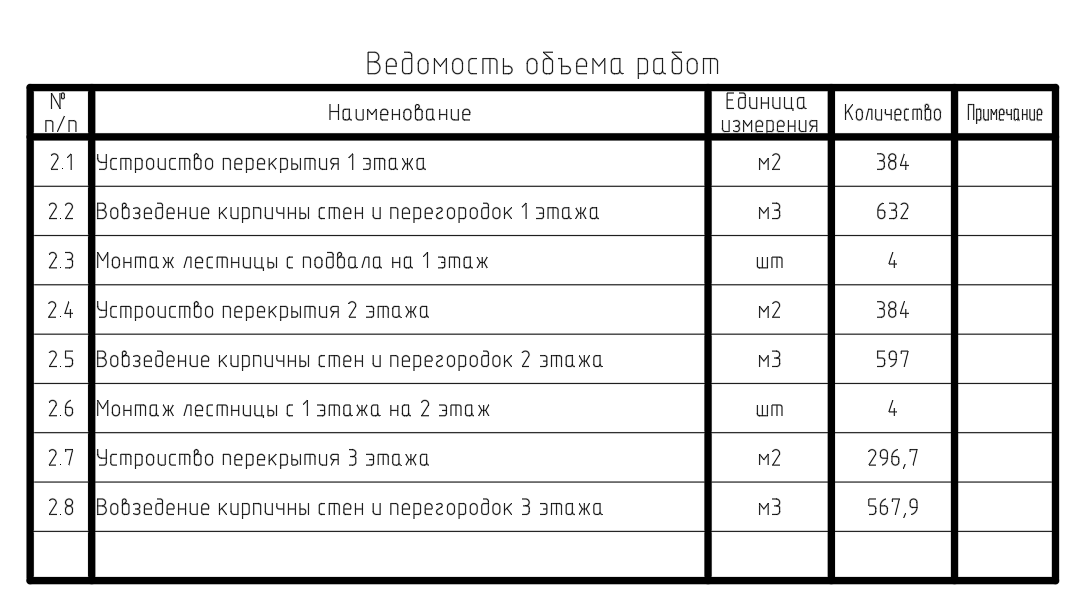

Ведомость объема работ

Календарный план строительства

Оформление строительного генерального плана

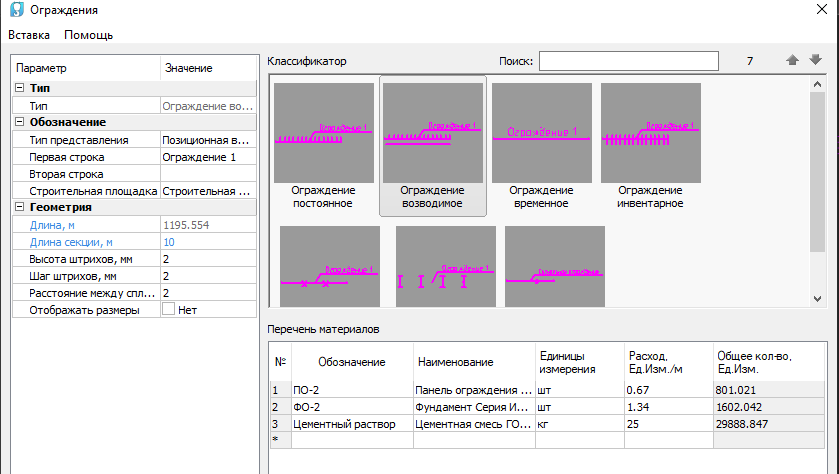

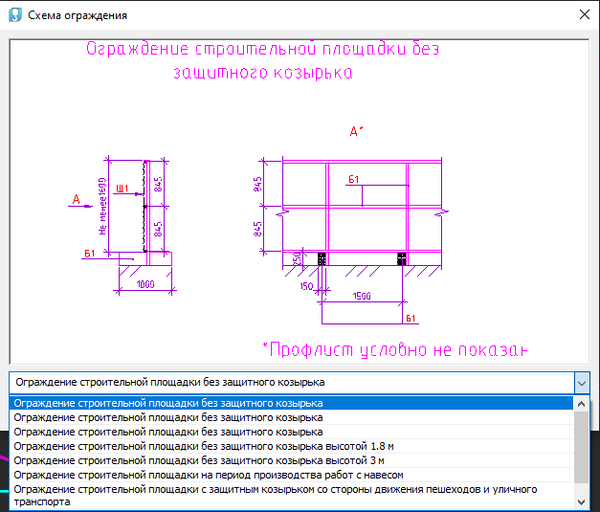

Инструменты оформления строительного генерального плана обеспечивают задание следующих контуров:

• строительная площадка;
• бытовой городок;
• стоянка техники;
• ремонтная зона;
• мойка колес;
• складская площадка и объекты складирования;
• временные, существующие, строящиеся и сносимые здания.

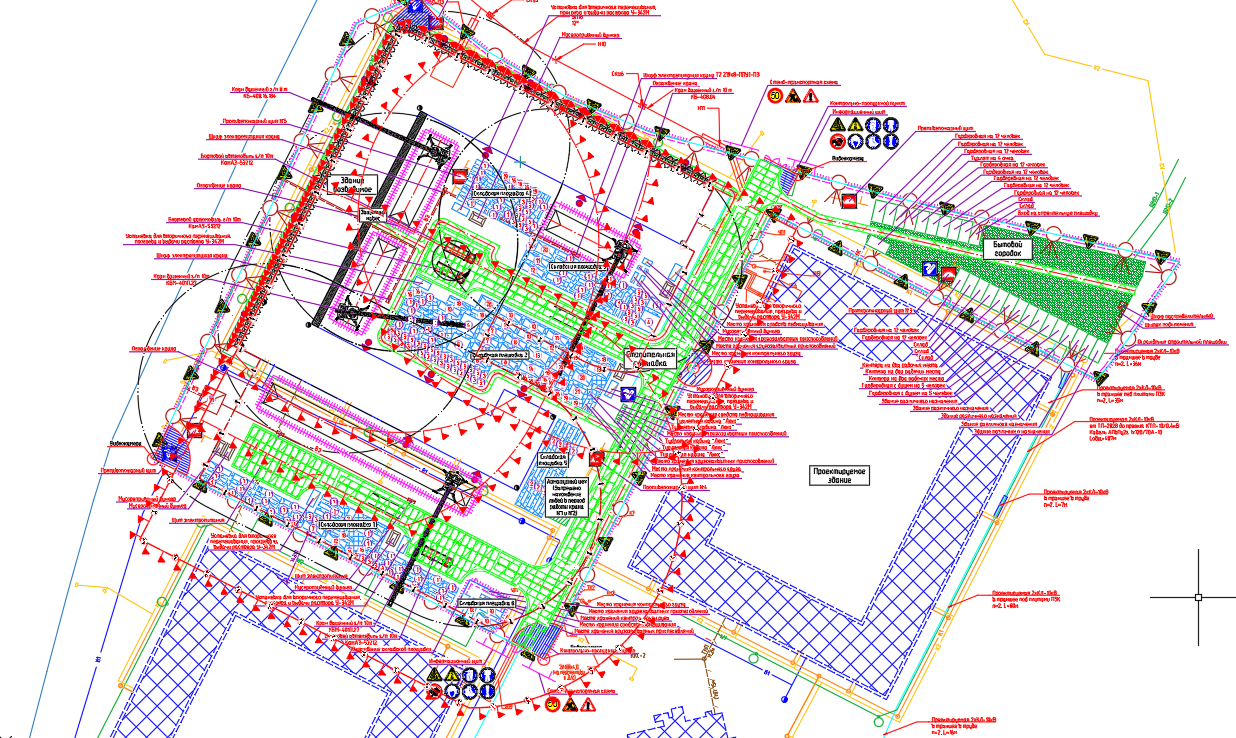

Стройгенплан

На основании объектов строительного генерального плана генерируются экспликации зданий и сооружений.

Программа позволяет рассчитывать и отображать на плане опасные и рабочие зоны грузоподъемных механизмов. Расчет производится на основании технических характеристик крана, груза и обновляется при изменении их параметров.

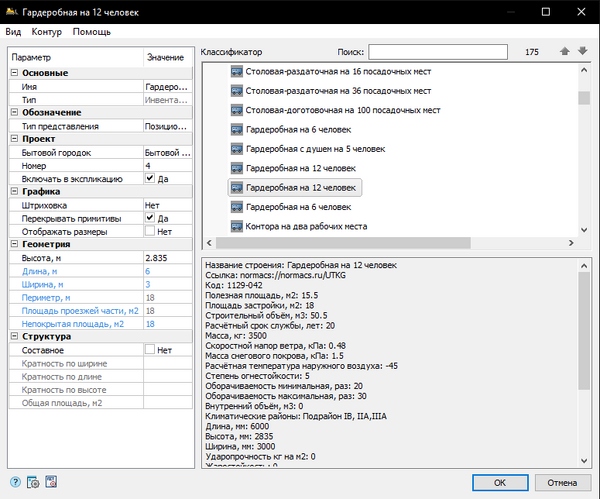

База данных временных зданий и сооружений

Программа позволяет отрисовывать в плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

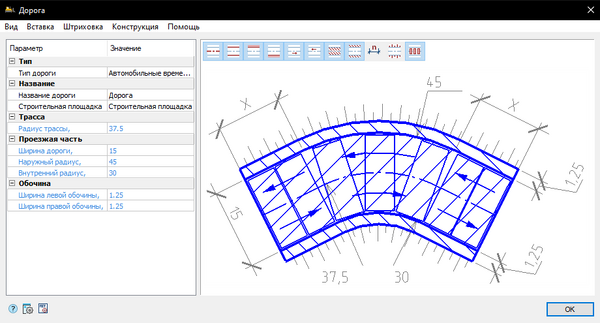

Проектирование временных дорог

Проектирование временных подъездных дорог — важная составляющая проекта организации строительства.

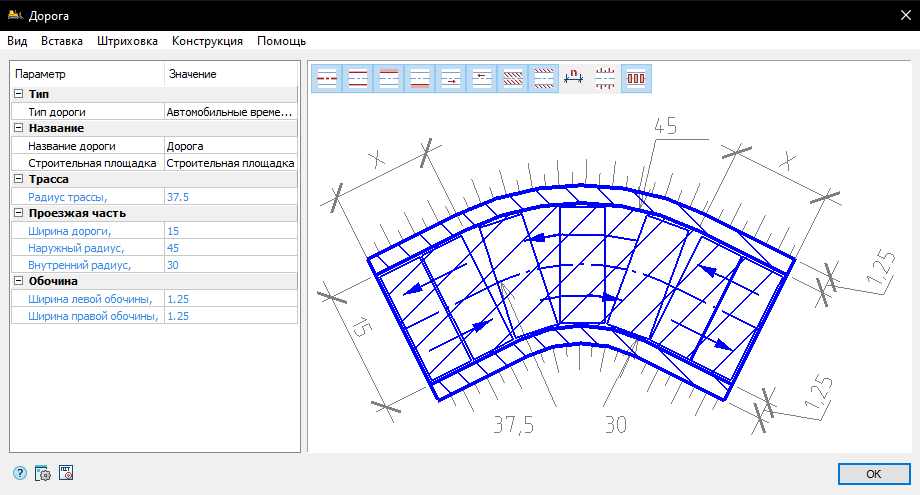

СПДС Стройплощадка содержит инструменты для отрисовки временных и существующих автомобильных и пешеходных дорог, уширений и площадок для разворота.

Объекты дорог на чертеже являются полностью параметрическими и настраиваемыми, могут редактироваться с помощью «ручек» или в диалоге.

Дороги

Программа содержит базу данных дорожных плит и схем раскладки, позволяет автоматически рассчитывать расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формирует автоматически обновляемую спецификацию элементов временных дорог.

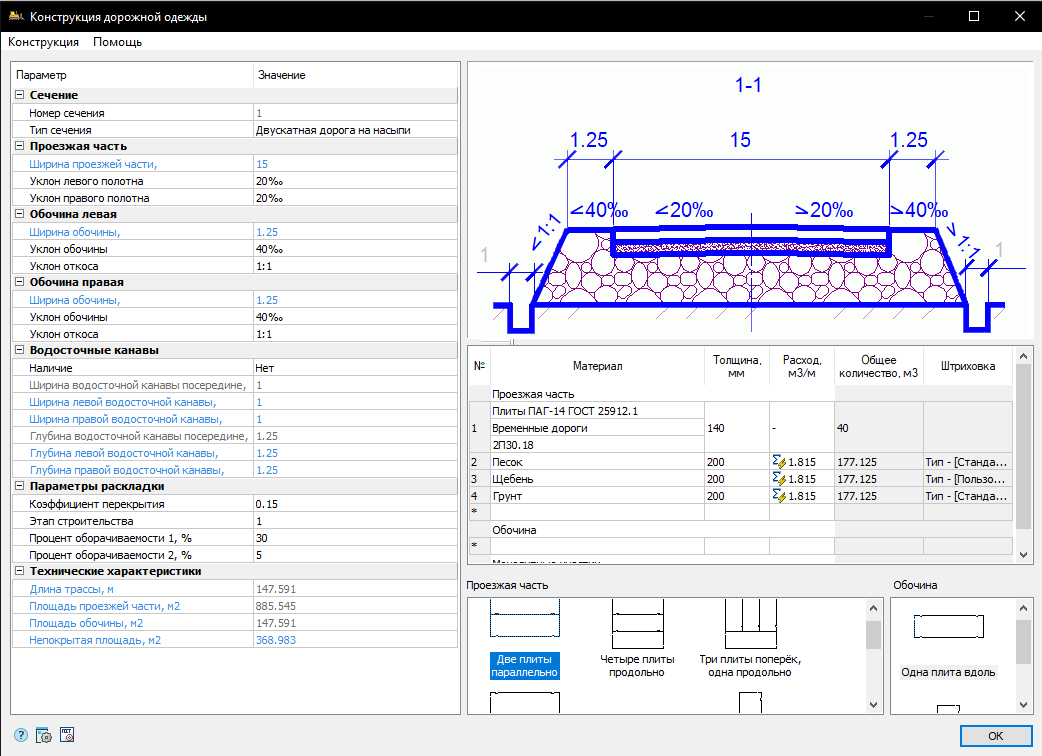

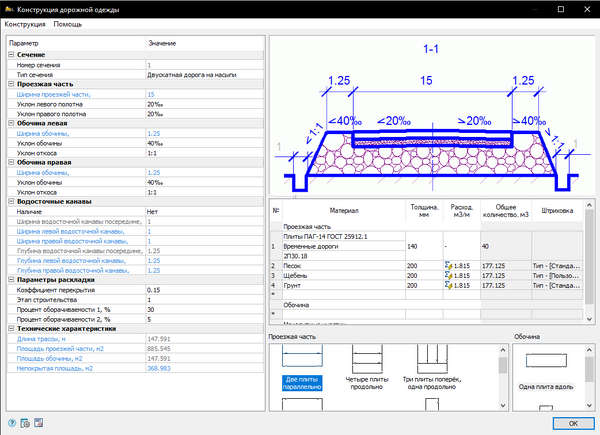

Конструкция дорожной одежды

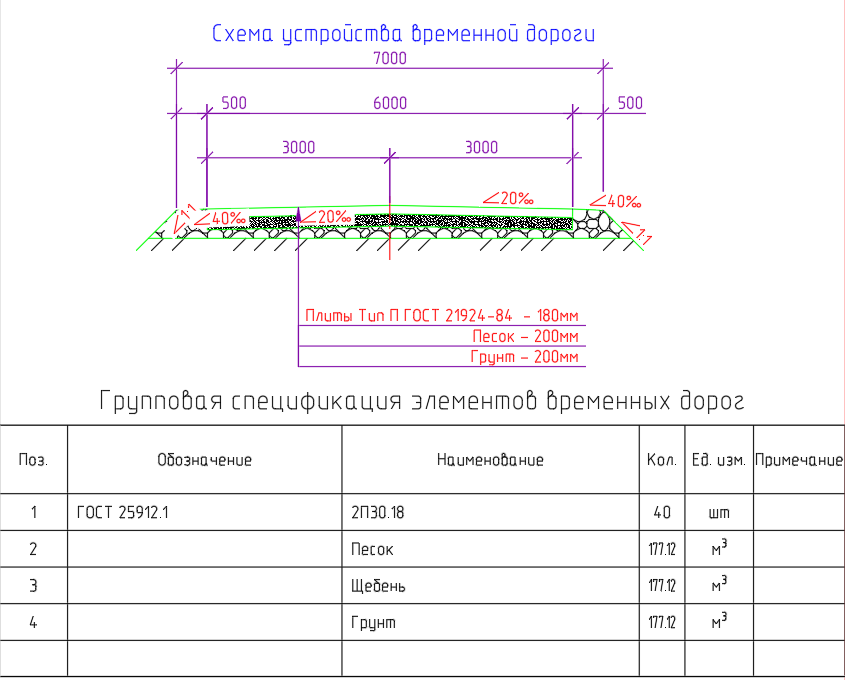

Средствами программы пользователь может сформировать сечение временной дороги на основании введенных параметров.

Сечение параметрически связано с планом временной дороги, а значит есть возможность формирования автоматической спецификации элементов временных дорог.

Сечение дороги

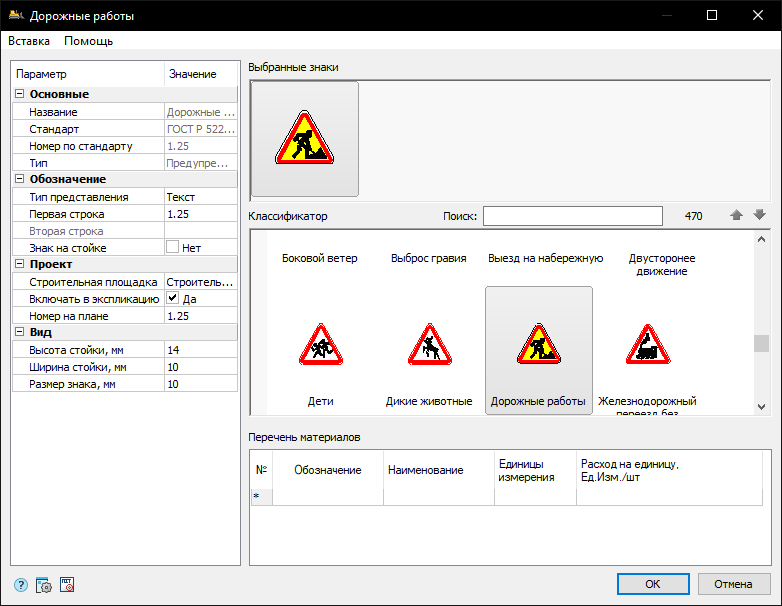

СПДС Стройплощадка содержит базу дорожных знаков по ГОСТ Р 52290−2004, ОДМ 218.6.019−2016 и знаков безопасности по ГОСТ Р 12.4.026−2015. На основании чертежа строится обновляемая спецификация дорожных знаков или знаков безопасности, рассчитывающая их общее количество.

Дорожные знаки

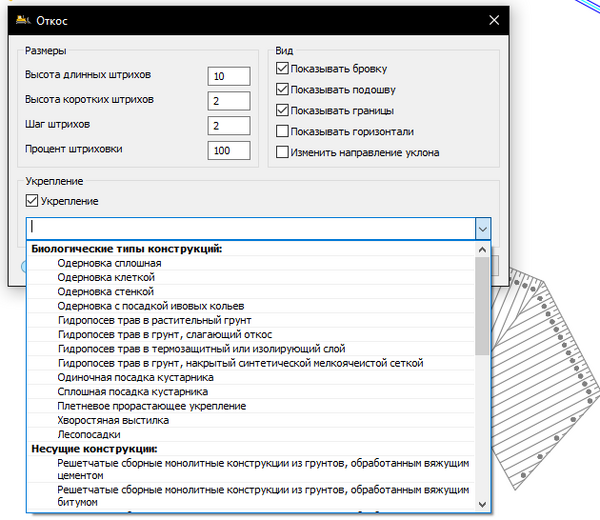

Отрисовка откосов

СПДС Стройплощадка предоставляет удобные инструменты отрисовки сложных откосов на плане.

При отрисовке откосов пользователю предоставлены следующие возможности:

• отрисовка по полилинии, между полилиниями, обводка контура магнитом;
• настройка высоты штриховки и толщины штрихов, типа обозначения укрепления;
• настройка отображения бровки и подошвы, границ участков;
• обозначение укрепления;
• редактирование с помощью панели свойств и «ручек»;
• редактирование направления штриховки;
• редактирование горизонталей и участков штриховки разного направления;
• неполная штриховка длинных областей;
• быстрое обозначение насыпей и котлованов.

Линейные и точечные объекты оформления стройгенплана

Программа позволяет отрисовывать условные обозначения существующих и временных коммуникаций и других линейных объектов:

• электрических сетей и колодцев, распределительных шкафов;
• сетей водоснабжения и канализации, колодцев;
• противопожарных сетей, гидрантов, противопожарных щитов;
• постоянных и временных железных дорог;
• путей движения и стоянки строительной техники;
• местоположения стропальщиков;
• знаков безопасности и др.

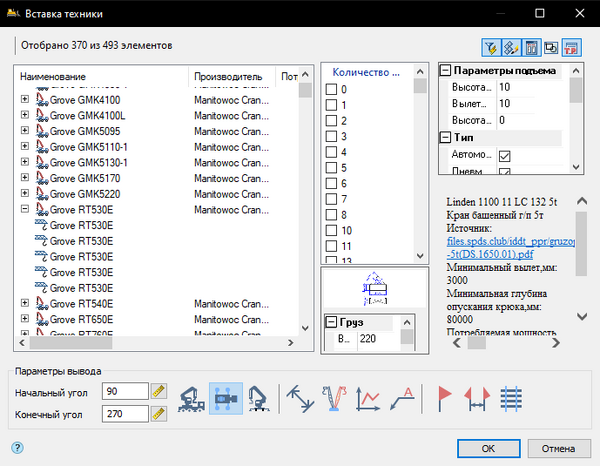

Подбор грузоподъемной техники

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.

Подбор грузоподъемных механизмов осуществляется с помощью различных фильтров.

В базе данных представлены:

• грузоподъемные механизмы;
• техника для производства земляных работ;
• автомобильные подъемники;
• техника, обеспечивающая выполнение бетонных работ;
• буровая техника;
• автомобильный транспорт;
• техника для ГНБ;
• техника для демонтажа:
  • бульдозеры;
  • трубоукладчики;
  • экскаваторы;
  • башенные краны;
  • пневмоколесные краны;
  • гусеничные краны;
  • автомобильные краны;
  • автобетоносмесители;
  • автобетононасосы;
  • буровые установки;
  • техника для устройства буронабивных свай;
  • автомобильные тягачи;
  • автосамосвалы;
  • бортовые автомобили;
  • полуприцепы-панелевозы;
  • прицепы и полуприцепы общего назначения;
  • прицепы-роспуски;
  • фермо- и балковозы;
  • вакуумные и илососные машины;
  • насосно-смесительные узлы;
  • системы локации;
• установки ГНБ (American Augers, Astec Underground, Ditch Witch, Tracto-Technik, Universal, Vermeer);
• техника для демонтажа.

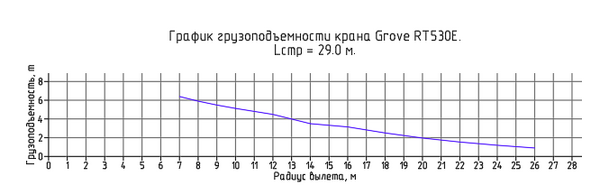

Общие характеристики техники

Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.

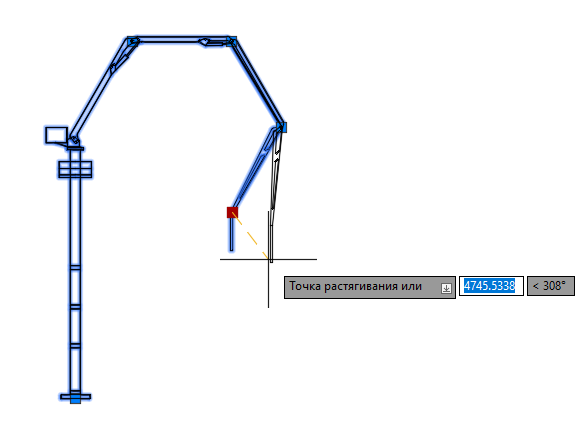

При изменении параметров все графические виды техники автоматически перестраиваются. Кроме того, на чертеже различные виды одного и того же механизма являются связанными: изменение одного вида ведет к синхронному изменению всех связанных с ним.

Графика видов является полностью настраиваемой, включая толщины, тип линий, цвет и слои для создания объектов чертежа.

Кроме того, пользователь может управлять отрисовкой таких графических элементов, как:

• дополнительные штриховые виды стрел;
• выноски обозначений техники;
• основные размеры;
• масштаб отображения;
• рабочая и опасная зоны.

Для редактирования графики на чертеже используются базовые инструменты платформы и ядра приложения: поворот, отражение, «ручки», динамический выбор, задание параметров с помощью диалога и панели свойств.

Для пополнения базы кранов пользователям предложен редактор кранов.

ГНБ

Для проектов горизонтально направленного бурения разработан ряд вспомогательных инструментов:

• Сетка;
• Профиль грунта;
• Трасса бурения;
• Существующие коммуникации.

ГНБ

СПДС Стройплощадка является уникальной программой для разработки ПОС и ППР, поскольку вся подготовка документации ведется в единой графической среде платформы AutoCAD и едином формате чертежа *.dwg.

Обширные базы данных элементов стройгенплана, машин и механизмов автоматизируют выполнение расчетно-графических задач. В то же время динамическая связь данных чертежа и таблицы позволяет избежать ошибок на стадии разработки проекта.
