Программное обеспечениеМагма Компьютер → СПДС Металлоконструкции

СПДС Металлоконструкции
  • Вендор: Магма Компьютер
  • Постоянная лицензия: 52 900 руб.
  • Срочная лицензия: 24 400 руб.

СПДС Металлоконструкции

СПДС Металлоконструкции — специализированный продукт, который предназначен для автоматизации проектирования металлических конструкций и оформления проектно-конструкторской документации раздела КМ. В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

Цель программы

Ускорить подготовку графической конструкторской документации в рамках раздела КМ.

Задачи, решаемые программой

  • Возможность создания различных конструктивных элементов металлических конструкций (колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.).
  • Создание планов, схем, разрезов и узлов металлических конструкций.
  • Автоматическое формирование ведомости элементов и спецификаций металлопроката.
  • Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».

Ключевые преимущества

  • Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
  • Параметрические объекты металлоконструкций.
  • Автоматическое назначение позиций, марок и их отображение на чертеже.
  • Полностью автоматическая ассоциативная связь чертежей и проекта.
  • Полностью автоматический расчет и формирование спецификаций.

Функционал программы СПДС Металлоконструкции

Панель инструментов

Все инструменты работы с программой расположены на одной вкладке ленты.

Панель инструментов Панель инструментов

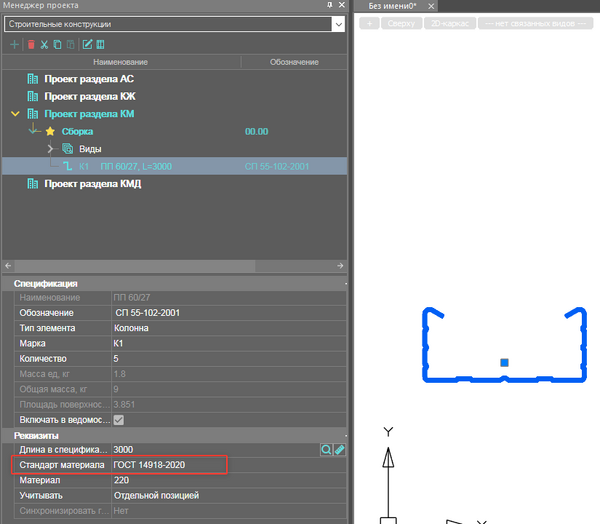

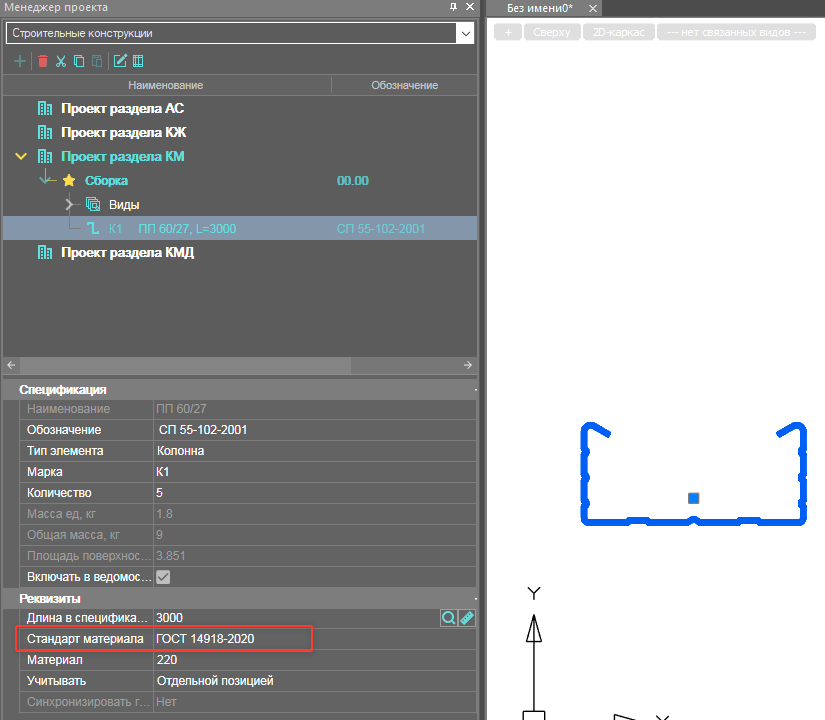

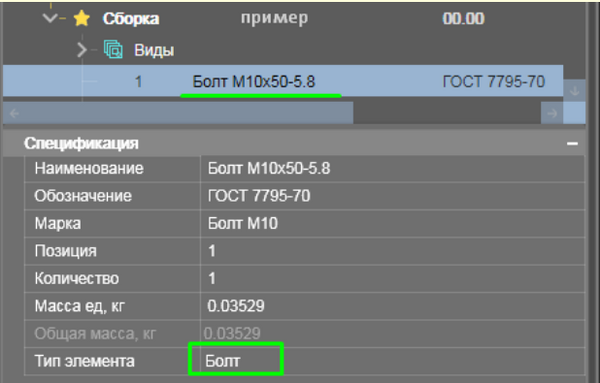

Менеджер проекта

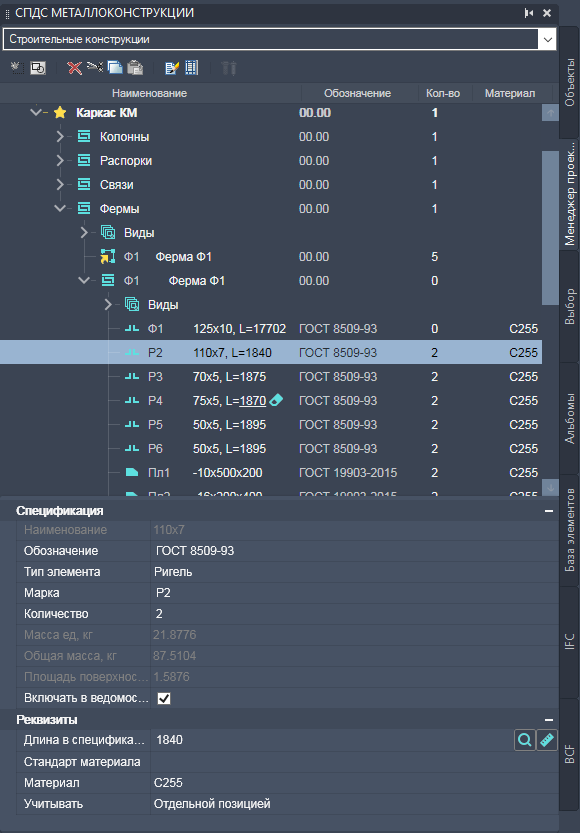

Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с заранее заданными параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

Менеджер проекта Менеджер проекта
Команды создания балок и колонн
  • Выбор профилей металлопроката и материала стали по ГОСТ.
  • Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).

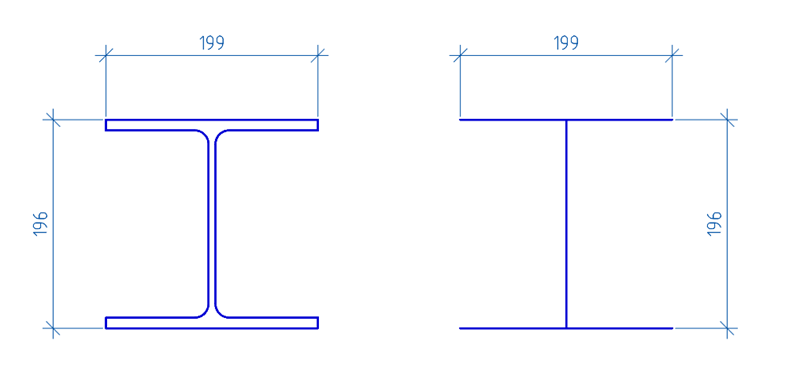

  • Возможность выбора представления профиля (условное, упрощенное или полное).
  • Задание геометрии и точки вставки профиля.
  • Возможность выбора варианта маркировки элемента (позиция или типоразмер).

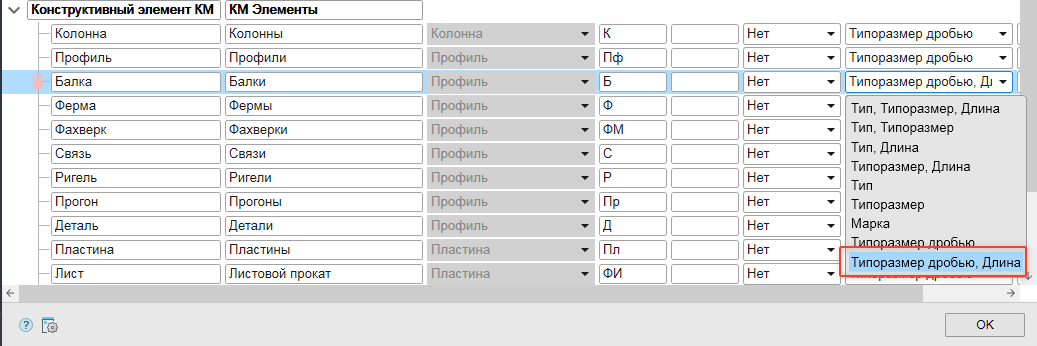

  • Возможность создания своего типа и своей маркировки элемента.
  • Возможность циклической вставки или вставки нескольких объектов определенной марки.
  • Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы профиля.
  • Ассоциативная связь параметров для профилей, имеющих одинаковую марку.

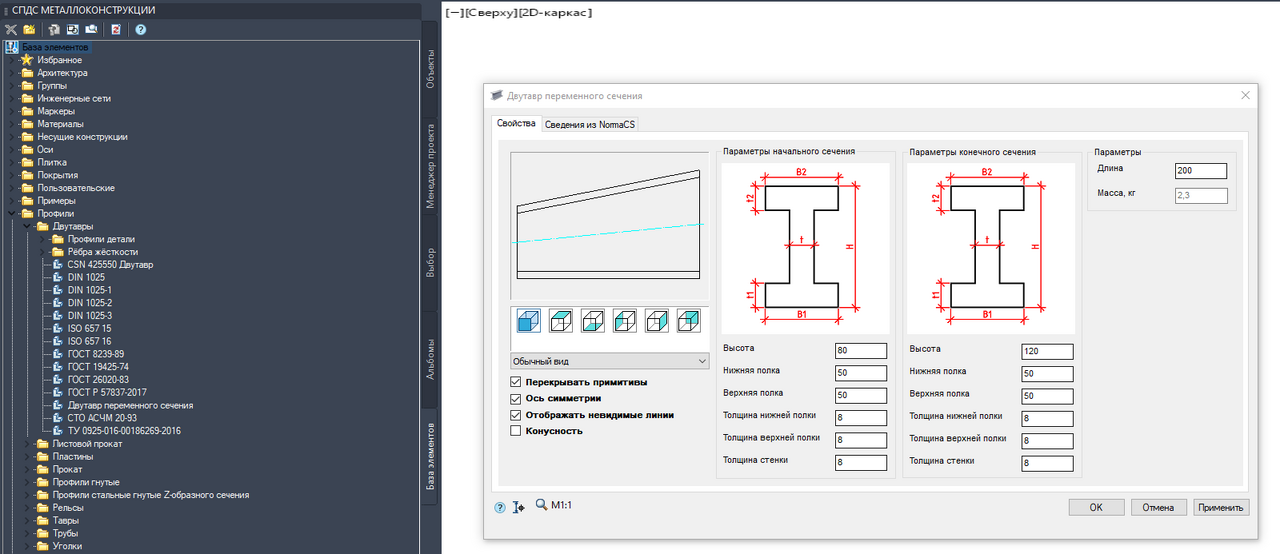

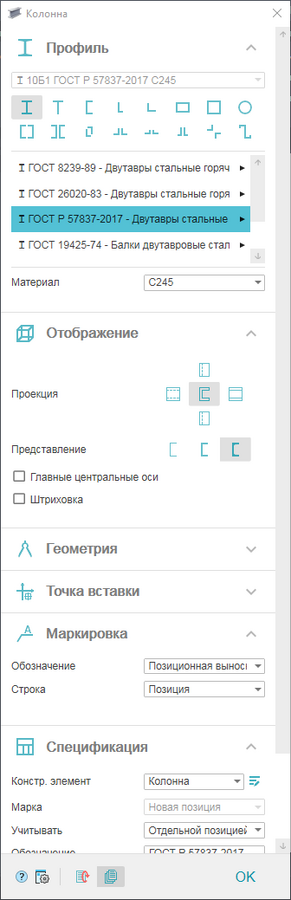

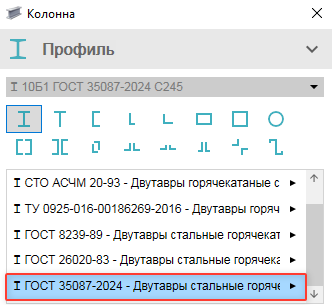

Окно диалога Балка Окно диалога Балка

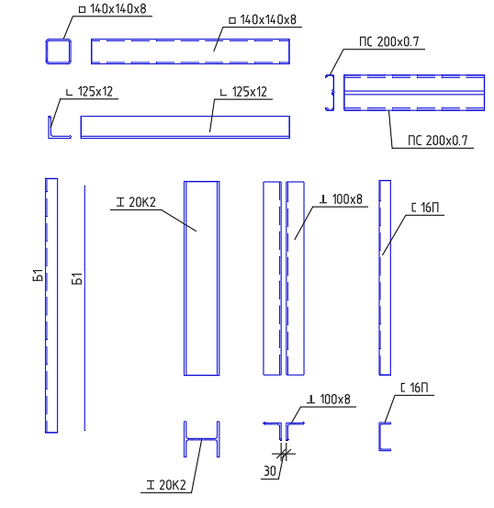

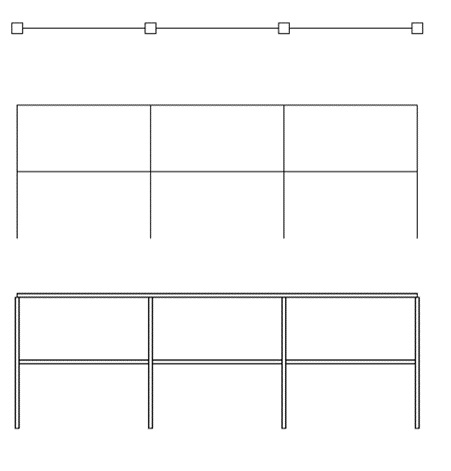

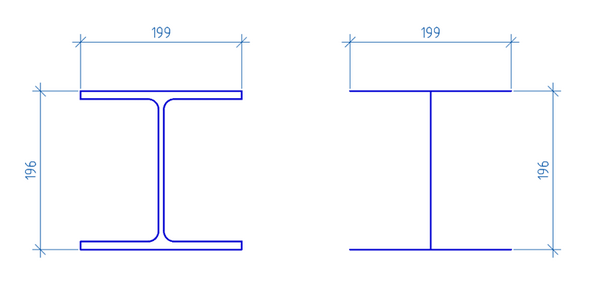

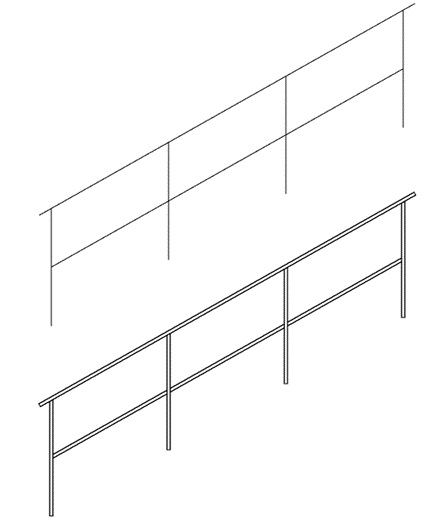

Отображение профилей Отображение профилей

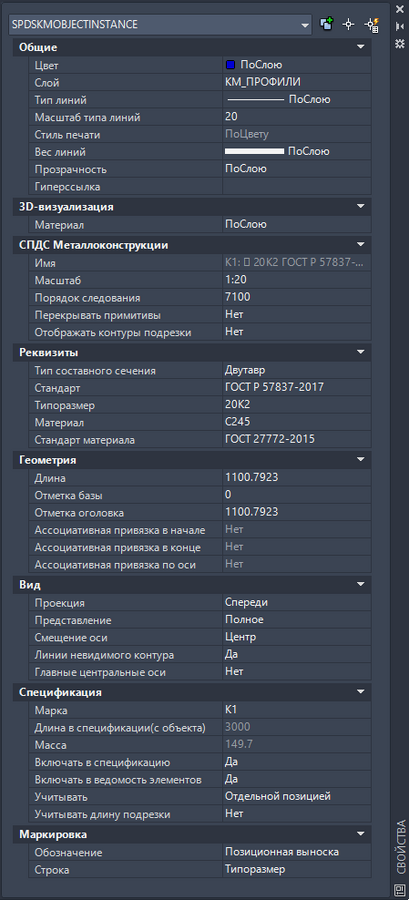

Инспектор свойств профиля Инспектор свойств профиля
Команда создания пластин
  • Выбор листового проката и материала стали по ГОСТ.
  • Задание пластине проекционного вида (сверху, снизу, спереди и т.д.).
  • Задание геометрии и точки вставки пластины.
  • Возможность выбора варианта маркировки пластины (типоразмер или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.
  • Ассоциативная связь параметров для пластин, имеющих одинаковую марку.

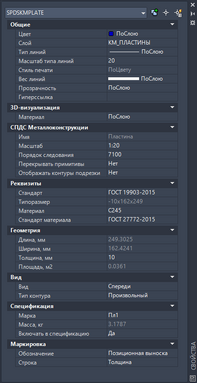

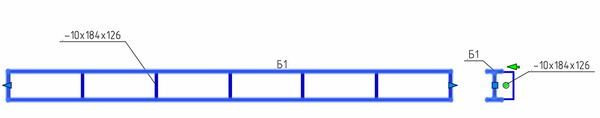

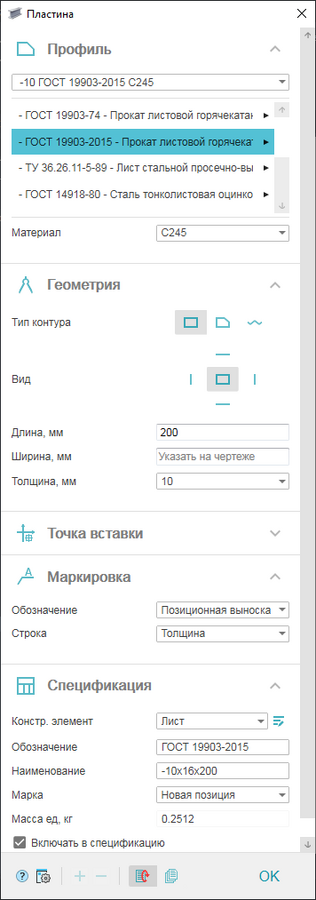

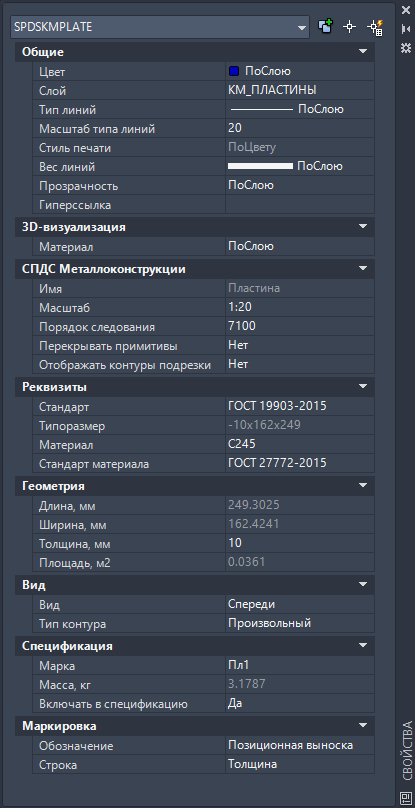

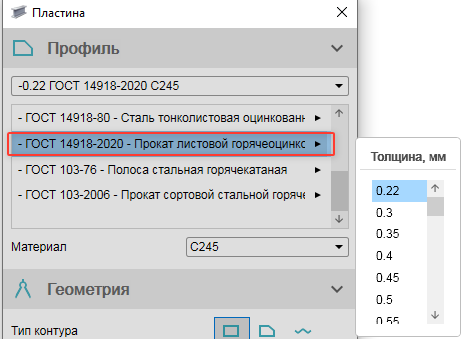

Окно диалога Пластина Окно диалога Пластина Отображение пластин Отображение пластин Инспектор свойств пластины Инспектор свойств пластины
Подрезка профилей

Команда Произвольная обрезка контура выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить контур обрезки.

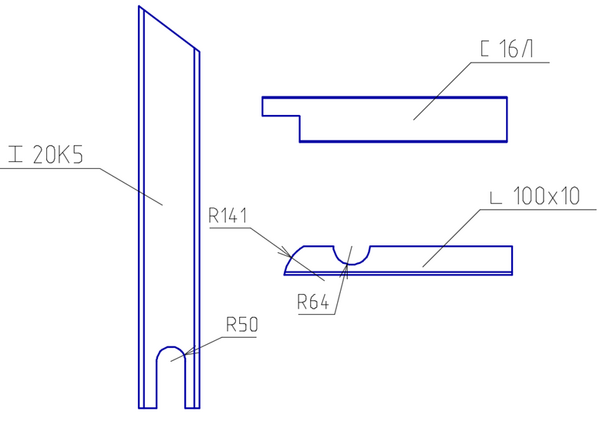

Подрезка профилей с помощью команды Произвольная обрезка контура Подрезка профилей с помощью команды Произвольная обрезка контура

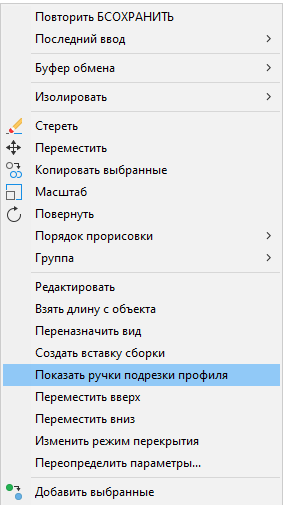

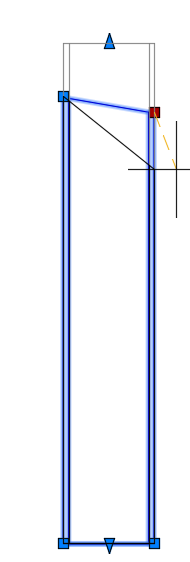

Возможна подрезка профиля с помощью специальных «ручек».

Подрезка профилей с помощью специальных «ручек»

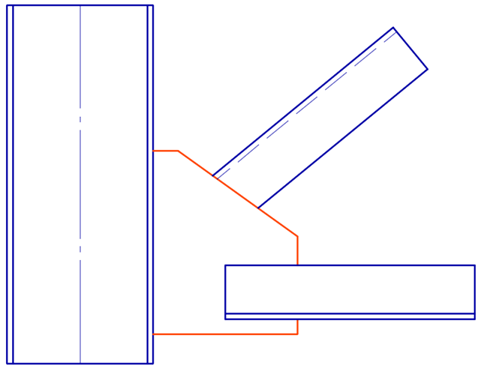

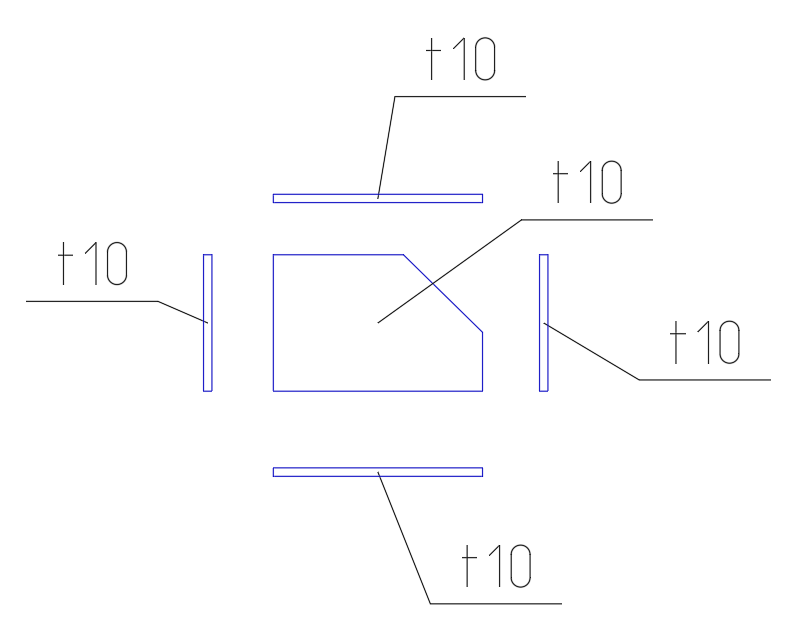

Режим перекрытия элементов

Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.

При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

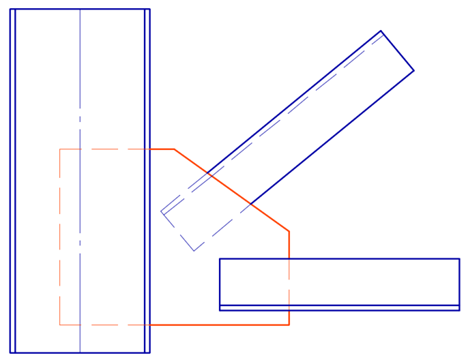

Перекрытие элементов Перекрытие элементов
Режим перемещения элементов

Данная команда позволяет пользователю менять расположение элементов относительно друг друга.

При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.

Перемещение элементов Перемещение элементов

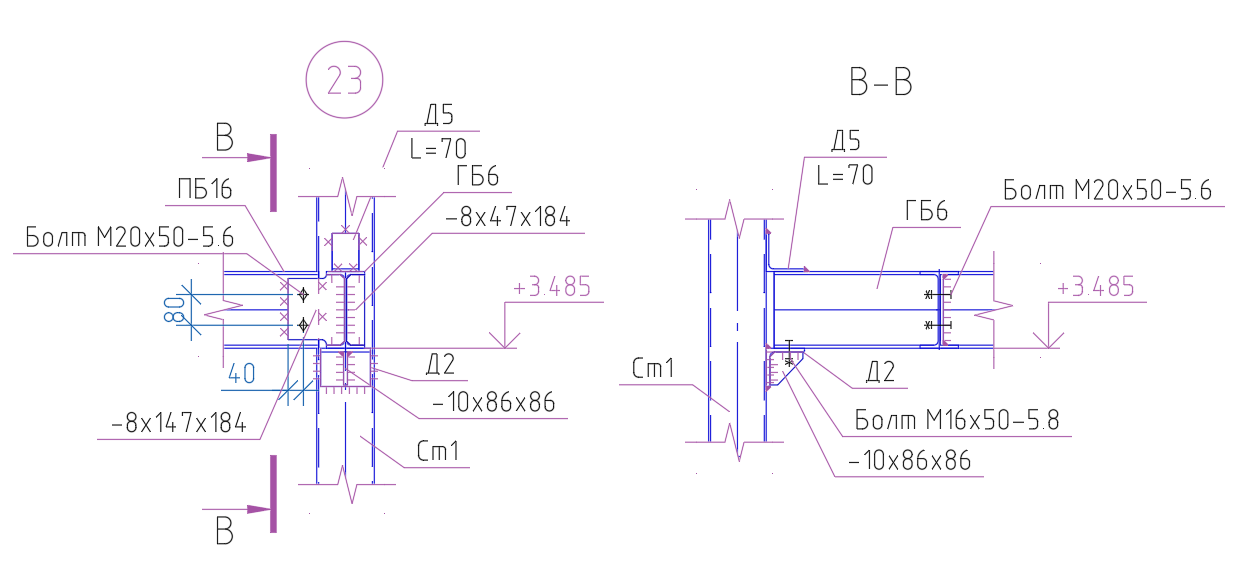

Узлы
  • Автоматическая маркировка и нумерация узлов на чертеже.
  • Автоматическая подрезка профилей, входящих в узел.
  • Автоматическая установка линий обрыва в узлах.

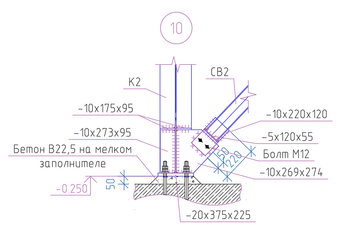

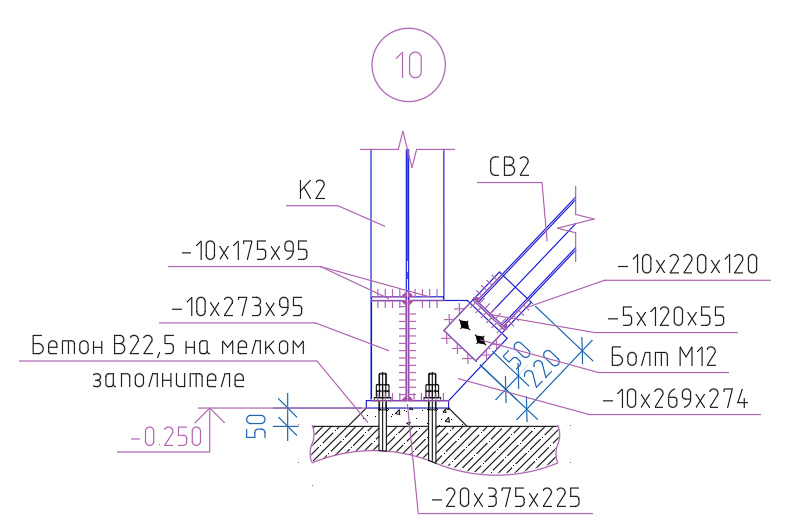

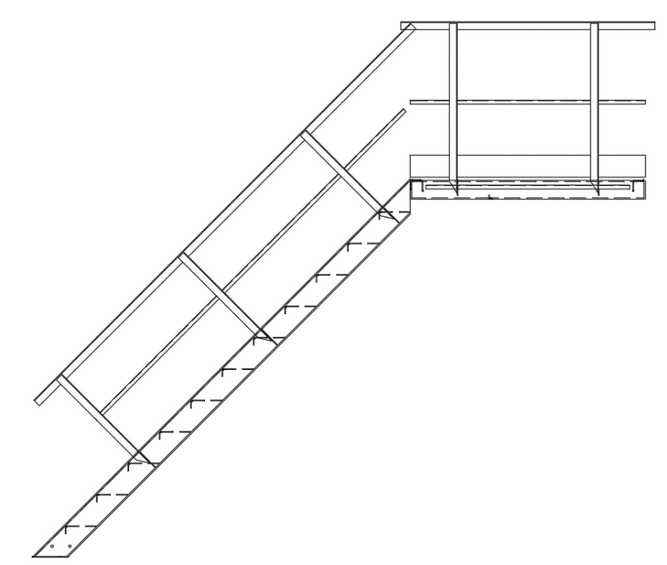

Узлы конструкций

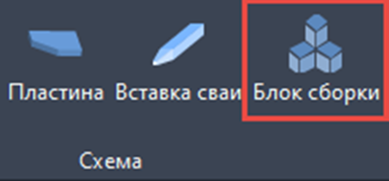

Команда Вставка сборки

Вставка сборки — это команда, которая позволяет преобразовывать набор объектов в динамический блок. Этот блок имеет ассоциативную связь параметров с исходными объектами. При редактировании исходного объекта меняются параметры и самого блока. Вставка сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.

Примечание. Вид, в который можно вставить вставку сборки, должен принадлежать другой сборке.

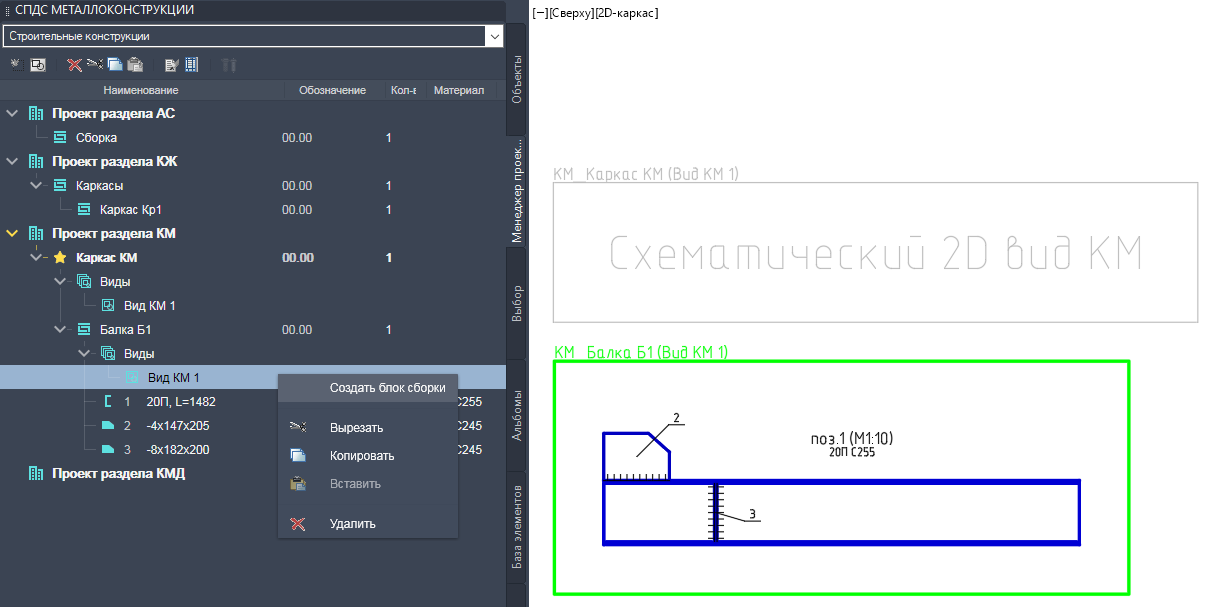

Создание вставки сборки из вида Создание вставки сборки из вида Вставка сборки в менеджере проекта Вставка сборки в менеджере проекта
Команда Показать эл-ты в спецификации

При запуске команды Показать эл-ты в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, цвет подсветки — зеленый, если нет — красный. С помощью селекции можно поменять состояние свойства Включать в спецификацию.

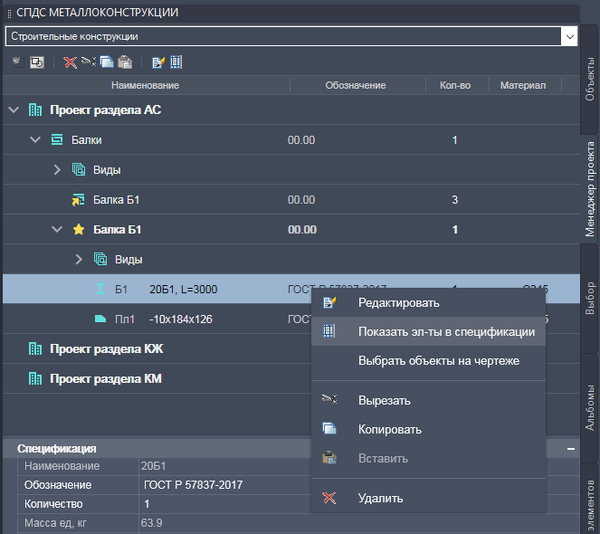

Вызов команды Показать эл-ты в спецификации в менеджере проекта Вызов команды Показать эл-ты в спецификации в менеджере проекта

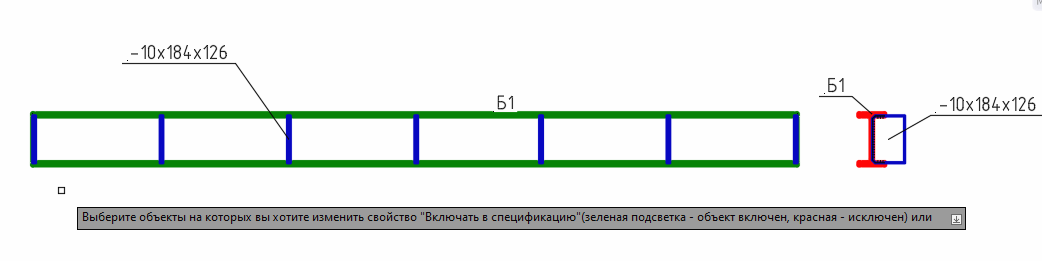

Подсветка элементов, включаемых/не включаемых в спецификацию Подсветка элементов, включаемых/не включаемых в спецификацию
Команда Выбрать объекты на чертеже

Команда позволяет выбрать все объекты данной марки на чертеже.

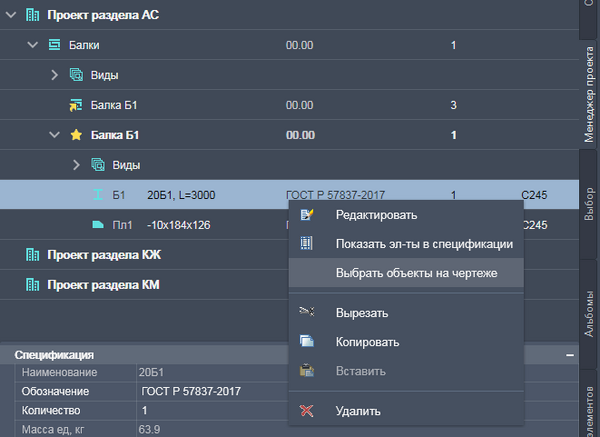

Вызов команды Выбрать объекты на чертеже в менеджере проекта Вызов команды Выбрать объекты на чертеже в менеджере проекта
Объекты, выбранные с помощью команды Выбрать объекты на чертеже Объекты, выбранные с помощью команды Выбрать объекты на чертеже
Команда Переназначить вид

Команда позволяет переносить выбранный объект между видами.

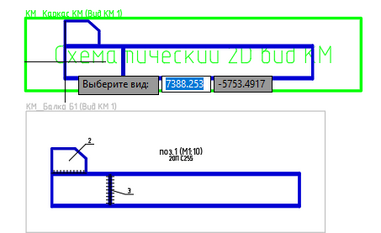

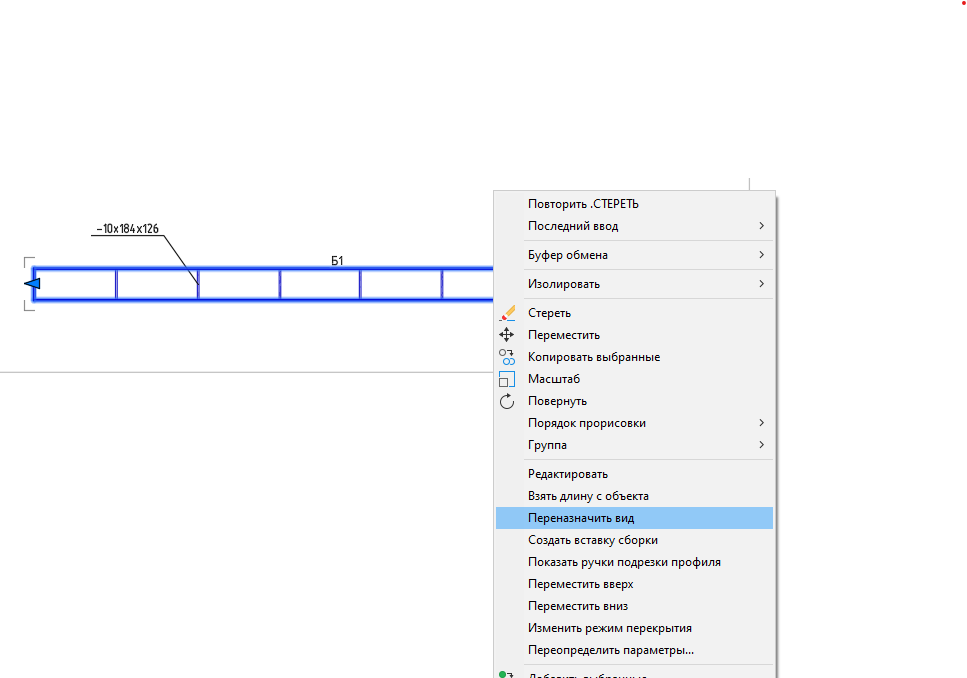

Вызов команды Переназначить вид в контекстном меню выбранного объекта Вызов команды Переназначить вид в контекстном меню выбранного объекта

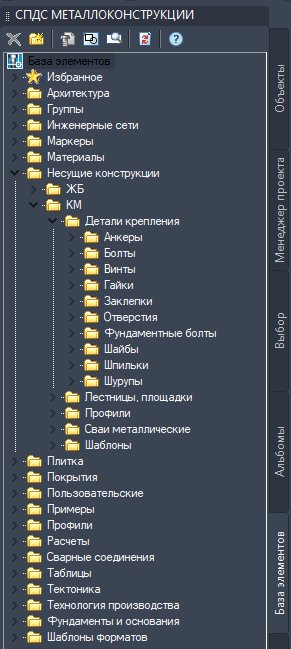

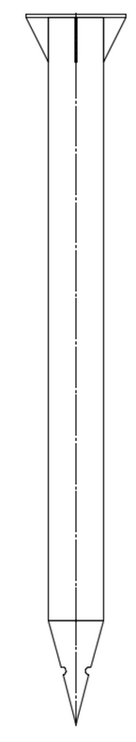

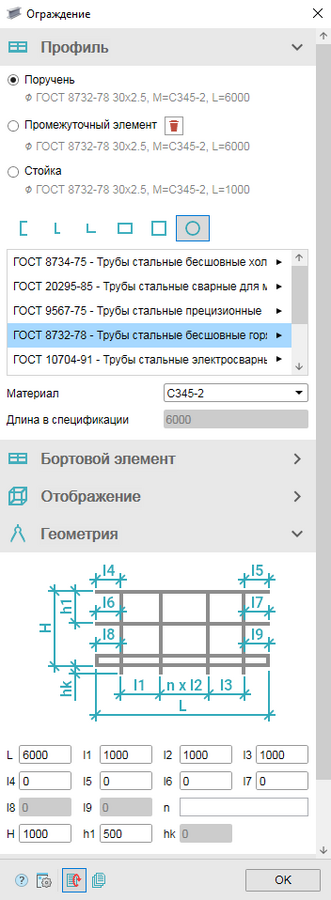

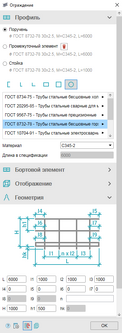

База элементов

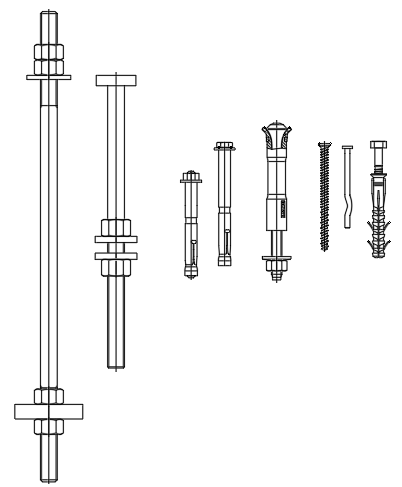

В программе имеется обширная база металлических элементов, которые можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.

База элементов

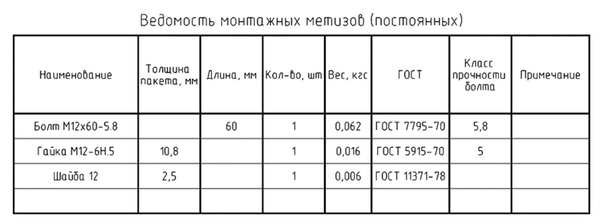

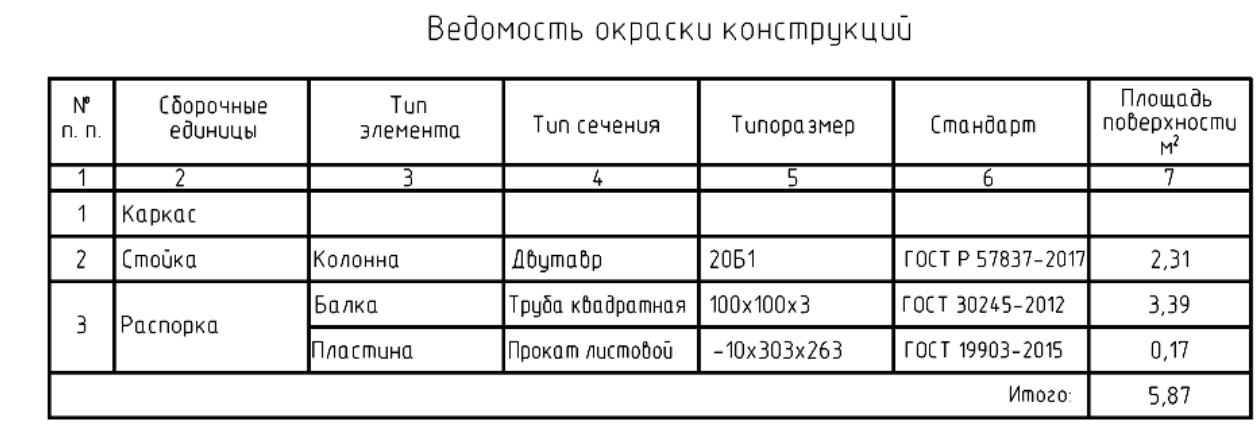

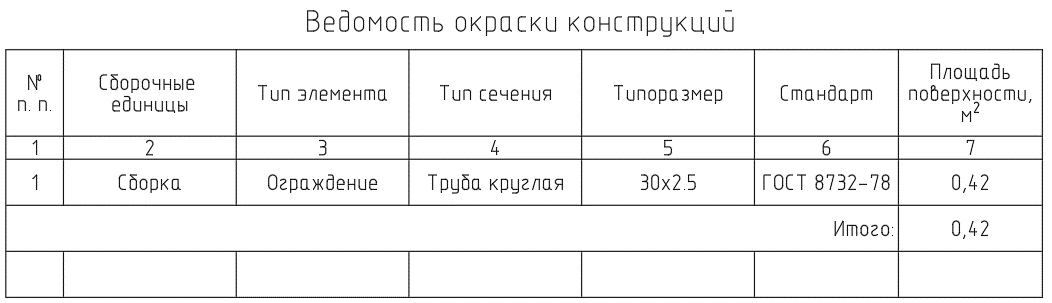

Спецификации

Для любой сборочной единицы могут быть автоматически сформированы:

  • ведомость элементов;
  • спецификация металлопроката;
  • спецификация элементов.

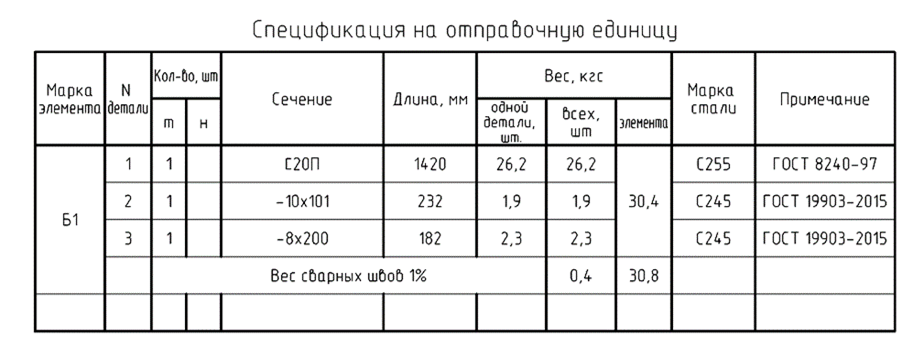

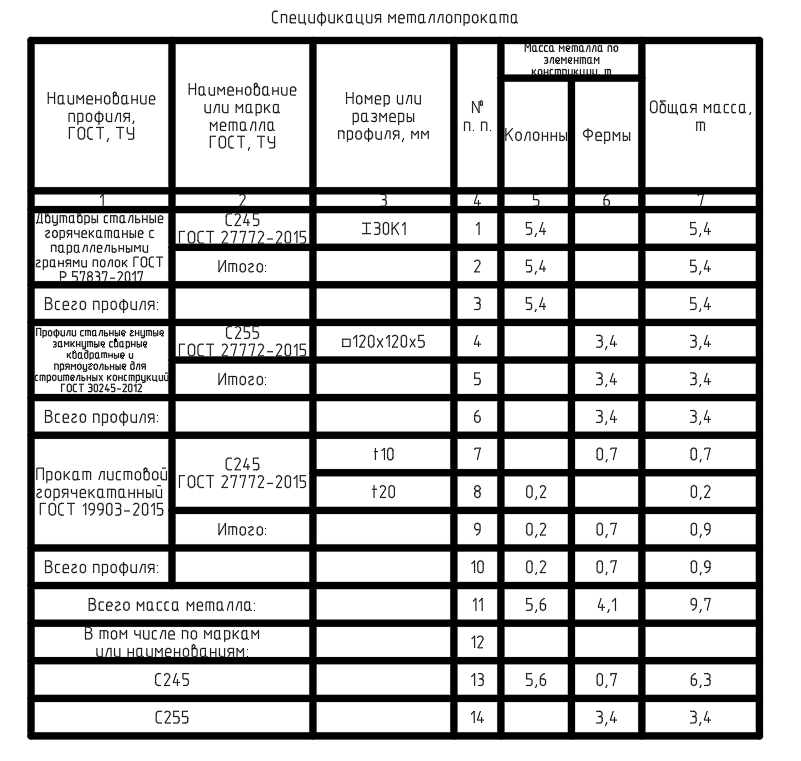

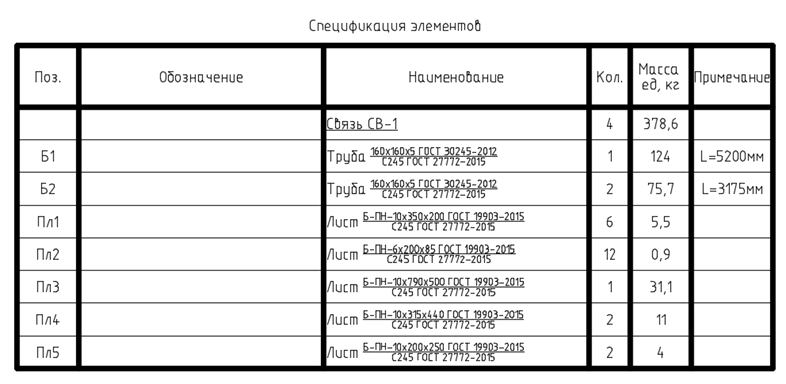

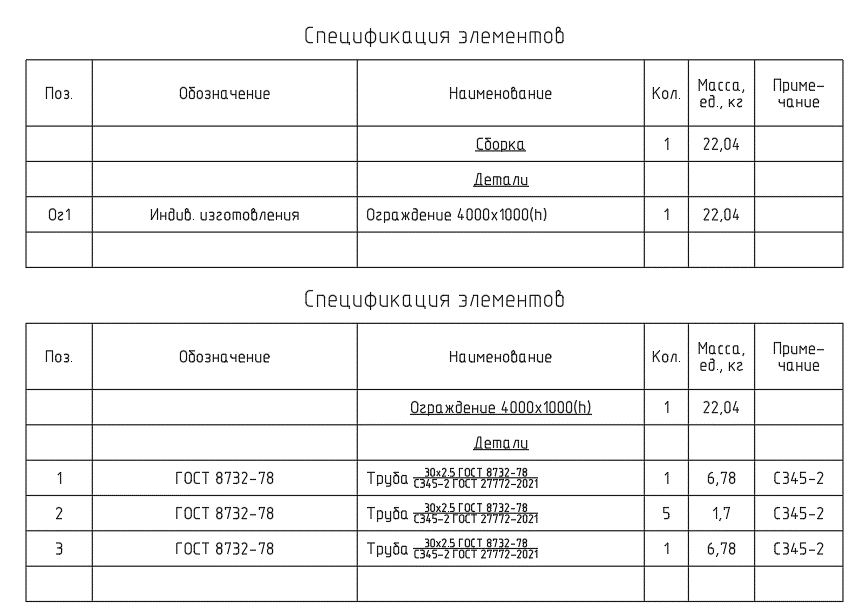

Спецификация металлопроката Спецификация металлопроката Спецификация элементов Спецификация элементов

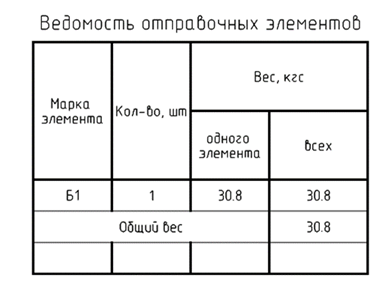

Ведомость элементов Ведомость элементов

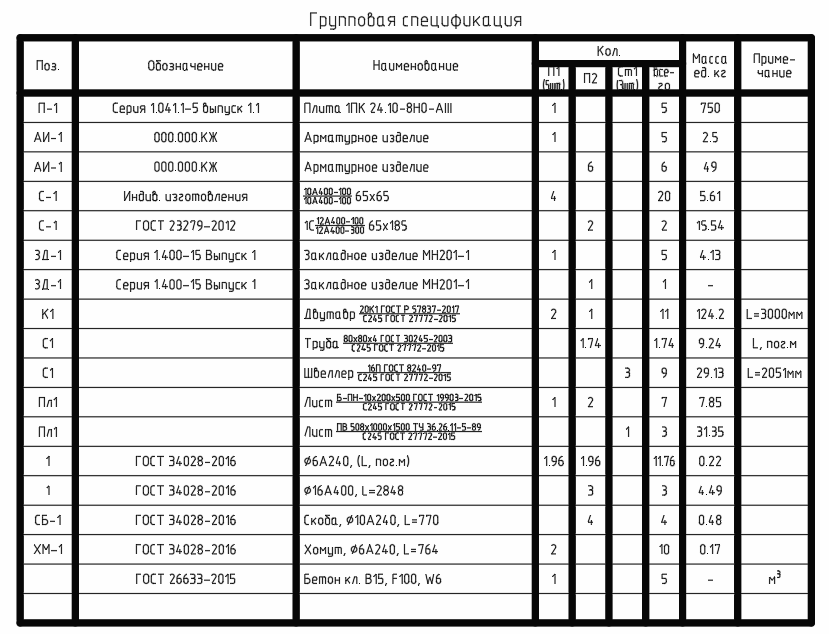

Групповая спецификация Групповая спецификация

СПДС Металлоконструкции 2023. Что нового

  • Реализована поддержка AutoCAD 2023.
  • В раздел АС добавлена групповая спецификация по форме 8 согласно ГОСТ Р 21.101−2020.
  • Реализована возможность редактировать и удалять отверстия в пластинах.
  • Для объектов КМ добавлена новая выноска обозначения «Позиция, типоразмер».
  • В редактор спецификаций добавлен новый параметр «Масса».
  • Реализовано копирование объектов КМ с одинаковыми префиксами между разными файлами проекта.
  • Исправлена сортировка толщин пластин в секции «Геометрия».
  • Исправлена сортировка вставок сборок в ведомости элементов.
  • Исправлен учет материала в массе сборки.

Технические требования к СПДС Металлоконструкции 2023

Операционная система

  • Windows 11;
  • Windows 10 (x32 и x64);
  • Windows 8 (x32 и x64);
  • Windows 7 (x32 и x64) Ultimate, Professional, Home Premium.

Для инсталляции программ требуются права администратора.

Программное обеспечение

  • AutoCAD 2013−2019 (x32 и x64);
  • AutoCAD 2020−2023 (x64);
  • ZWCAD 2021, 2022 (x64).

СУБД

  • PostgreSQL 12;
  • Microsoft SQL Server 2005−2014;
  • Microsoft SQL Server 2005−2014 Express Edition.

Постоянная лицензия


СПДС Металлоконструкции (2023.x, локальная лицензия)
Артикул: SMC23L-CU-00000000
Для функционирования требуется СПДС GraphiCS (2023.x)
В корзине: 0 шт.
52 900 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, серверная часть)
Артикул: SMC23N-CU-00000000
Для функционирования требуется СПДС GraphiCS (2023.x)
В корзине: 0 шт.
52 900 руб.

Дополнительные модули


СПДС Металлоконструкции (2023.x, сетевая лицензия, доп. место)
Артикул: SMC23A-CU-00000000
Для функционирования требуется СПДС GraphiCS (2023.x)
В корзине: 0 шт.
52 900 руб.

Подписка на обновления


СПДС Металлоконструкции (Subscription (1 год))
Артикул: SMCXXS-CT-10000000
Срок действия 1 год
В корзине: 0 шт.
8 000 руб.

Обновление


СПДС Металлоконструкции (2023.x, локальная лицензия с СПДС Металлоконструкции 2022.х, Upgrade)
Артикул: SMC23L-CU-SMC22Z00
Для функционирования требуется СПДС GraphiCS (2023.x). Обмен с локальной или сетевой лицензии на локальную лицензию
В корзине: 0 шт.
15 900 руб.

СПДС Металлоконструкции (2023.x, локальная лицензия с СПДС Металлоконструкции xx, Upgrade)
Артикул: SMC23L-CU-SMCXXZ00
Для функционирования требуется СПДС GraphiCS (2023.x). Обмен с локальной или сетевой лицензии на локальную лицензию
В корзине: 0 шт.
31 700 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, доп. место с СПДС Металлоконструкции 2022.х, Upgrade)
Артикул: SMC23A-CU-SMC22Z00
Для функционирования требуется СПДС GraphiCS (2023.x). Обмен с локальной или сетевой лицензии на сетевую лицензию, доп. место
В корзине: 0 шт.
15 900 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, доп. место с СПДС Металлоконструкции xx, Upgrade)
Артикул: SMC23A-CU-SMCXXZ00
Для функционирования требуется СПДС GraphiCS (2023.x). Обмен с локальной или сетевой лицензии на сетевую лицензию, доп. место
В корзине: 0 шт.
31 700 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, серверная часть с СПДС Металлоконструкции 2022.х, Upgrade)
Артикул: SMC23N-CU-SMC22Z00
Для функционирования требуется СПДС GraphiCS (2023.x). Обмен с локальной или сетевой лицензии на сетевую лицензию, серверную часть
В корзине: 0 шт.
15 900 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, серверная часть с СПДС Металлоконструкции xx, Upgrade)
Артикул: SMC23N-CU-SMCXXZ00
Для функционирования требуется СПДС GraphiCS (2023.x). Обмен с локальной или сетевой лицензии на сетевую лицензию, серверную часть
В корзине: 0 шт.
31 700 руб.

Срочная лицензия


СПДС Металлоконструкции (2023.x, локальная лицензия (1 год))
Артикул: SMC23L-CT-10000000
Для функционирования требуется СПДС GraphiCS (2023.x). Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
В корзине: 0 шт.
24 400 руб.

СПДС Металлоконструкции (2023.x, локальная лицензия (2 года))
Артикул: SMC23L-CT-20000000
Для функционирования требуется СПДС GraphiCS (2023.x). Срок действия лицензии 2 года. Поставка включает бесплатные обновления на новые версии, вышедшие в течение двух лет с момента приобретения лицензии
В корзине: 0 шт.
46 600 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, серверная часть (1 год))
Артикул: SMC23N-CT-10000000
Для функционирования требуется СПДС GraphiCS (2023.x). Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
В корзине: 0 шт.
24 400 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, серверная часть (2 года))
Артикул: SMC23N-CT-20000000
Для функционирования требуется СПДС GraphiCS (2023.x). Срок действия лицензии 2 года. Поставка включает бесплатные обновления на новые версии, вышедшие в течение двух лет с момента приобретения лицензии
В корзине: 0 шт.
46 600 руб.

Дополнительные модули


СПДС Металлоконструкции (2023.x, сетевая лицензия, доп. место (1 год))
Артикул: SMC23A-CT-10000000
Для функционирования требуется СПДС GraphiCS (2023.x). Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
В корзине: 0 шт.
24 400 руб.

СПДС Металлоконструкции (2023.x, сетевая лицензия, доп. место (2 года))
Артикул: SMC23A-CT-20000000
Для функционирования требуется СПДС GraphiCS (2023.x). Срок действия лицензии 2 года. Поставка включает бесплатные обновления на новые версии, вышедшие в течение двух лет с момента приобретения лицензии
В корзине: 0 шт.
46 600 руб.
