MechaniCS Оборудование — расширенная версия приложения MechaniCS с дополнительным функционалом, предназначенная для конструирования емкостей химического машиностроения.
MechaniCS Оборудование включает в себя все возможности MechaniCS, предоставляя дополнительные инструменты проектирования трубопроводов, сосудов и аппаратов в среде Inventor. Благодаря специальному Мастеру проектирования сосудов и аппаратов, Мастеру проектирования трубопроводов, Мастеру врезки штуцеров, Мастеру создания фланцевых соединений и генератору массивов по контуру, а также библиотеке компонентов емкостей процесс проектирования ускоряется в несколько раз!

Функционал приложения MechaniCS Оборудование

Массивы по контуру

  • Выбор отверстий произвольной конфигурации.
  • Выбор схемы расположения.
  • Расстояния между отверстиями и отступ от контура.
  • Отверстия в пакете деталей.
Рис. 1. Массивы по контуру Рис. 1. Массивы по контуру

Запорная арматура трубопроводов

  • Краны 11Б27п, 11ч3бк, 11ч18бк, 11ч37п, 11ч38п.
  • Клапаны 15Б12бк, 15Б859П, 17с7нж, ТУ 26−07−1429−87, ТУ 26−07−1442−87.
  • Задвижки 30ч17бк, 31ч6нж, 31ч906нж.
  • Конденсатоотводчики 45кч6бр, 45ч9нж1−4 М, 45ч12нж.
Рис. 2. Фланцевая запорная арматура Рис. 2. Фланцевая запорная арматура

Диалог Сосуды и аппараты

  • Обечайки.
  • Днища плоские, конические, сферические, эллиптические и торосферические, стандартные и унифицированные.
  • Переходы сварные внутренние и наружные; с конуса на обечайку и с обечайки на конус; штампованные внутренние и наружные; автоматическая подрезка соединяемых переходами деталей.
  • Опоры, стойки и лапы.
  • Штуцеры, люки и смотровые окна.
  • Змеевики, решетки, подъемно-поворотные устройства и другие элементы емкостей.
Рис. 3. Сборка сосуда Рис. 3. Сборка сосуда

Врезка штуцеров

  • Установка штуцеров на обечайки.
  • Установка штуцеров на днища.
  • Установка штуцеров по нормали к поверхности и произвольная ориентация оси штуцеров в пространстве.
  • Автоматическое получение и обновление отверстий для врезки в обечайках и днищах.
  • Накладки и подкладные кольца.
  • Стандартные и пользовательские глубина установки и вылет штуцера.
  • Врезка люков, смотровых окон и труб.
  • Замена штуцеров.
Рис. 4. Врезка штуцера в обечайку Рис. 4. Врезка штуцера в обечайку

Проектирование фланцевых соединений

  • Фланцы по ГОСТ 12817–80...12822−80 и ГОСТ 33259–2015.
  • Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры.
  • Прокладки фланцевые.
  • Все типы уплотнительных поверхностей.
  • Автоматическое присоединение фланцев по диаметру и давлению.
  • Автоматическое присоединение к трубам.
  • Присоединение фланцев нового стандарта к фланцам старых стандартов.
  • Присоединение фланцевой арматуры.

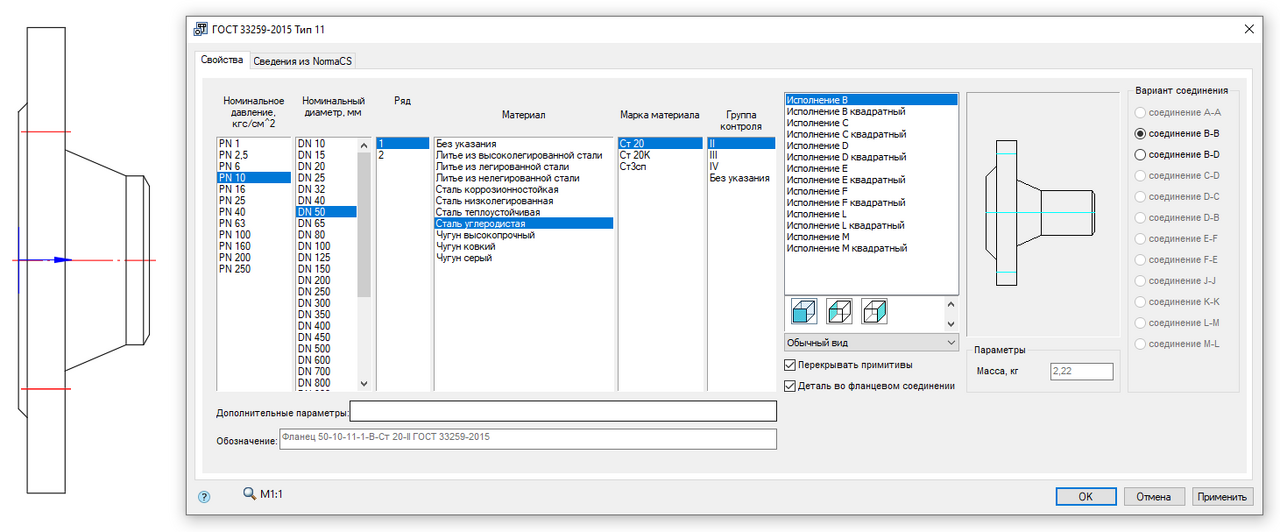

Рис. 5. Фланцевое соединение Рис. 5. Фланцевое соединение

Соединения гидропневмоэлементов

  • Соединения по внутреннему и по наружному конусу.
  • Соединения с врезающимся кольцом.
  • Соединения с зажимным и упорным кольцом.
  • Соединения с коническим ниппелем.
  • Соединения с шаровым ниппелем.
  • Соединения с развальцовкой.
  • Соединения с цилиндрической резьбой.
Рис. 6. Соединение гидропневмоэлементов Рис. 6. Соединение гидропневмоэлементов

Проектирование сварных трубопроводов

  • Сварные трубопроводы.
  • Прокладка трассы.
  • Выбор арматуры.
  • Инструменты для ручной и автоматической сборки трубопроводов.
Рис. 7. Сварной трубопровод Рис. 7. Сварной трубопровод

Расчеты обечаек и днищ

  • Расчет цилиндрических обечаек.
  • Расчет конических обечаек.
  • Расчет эллиптических днищ.
  • Расчет полусферических днищ.
  • Расчет торосферических днищ.
  • Расчет плоских круглых днищ и крышек.

Что нового в MechaniCS Оборудование 2021

Платформы

Реализована поддержка платформ AutoCAD 2021, Inventor 2021.

База материалов с элементами из общей базы
Рис. 10. Более сложные материалы в базе Рис. 10. Более сложные материалы в базе

В связи с переходом на новую систему управления базами данных и с учетом пожеланий, полученных от пользователей, новая база материалов теперь включает элементы из общей базы объектов MechaniCS.

По сравнению с прежней базой материалов появились следующие улучшения:

  • в базе доступны более сложные и разнообразные материалы на основе стандартов;
  • появилась возможность формировать обозначения материалов в несколько строк;
  • поддерживается создание пользовательских материалов.
Доработка функционала спецификаций

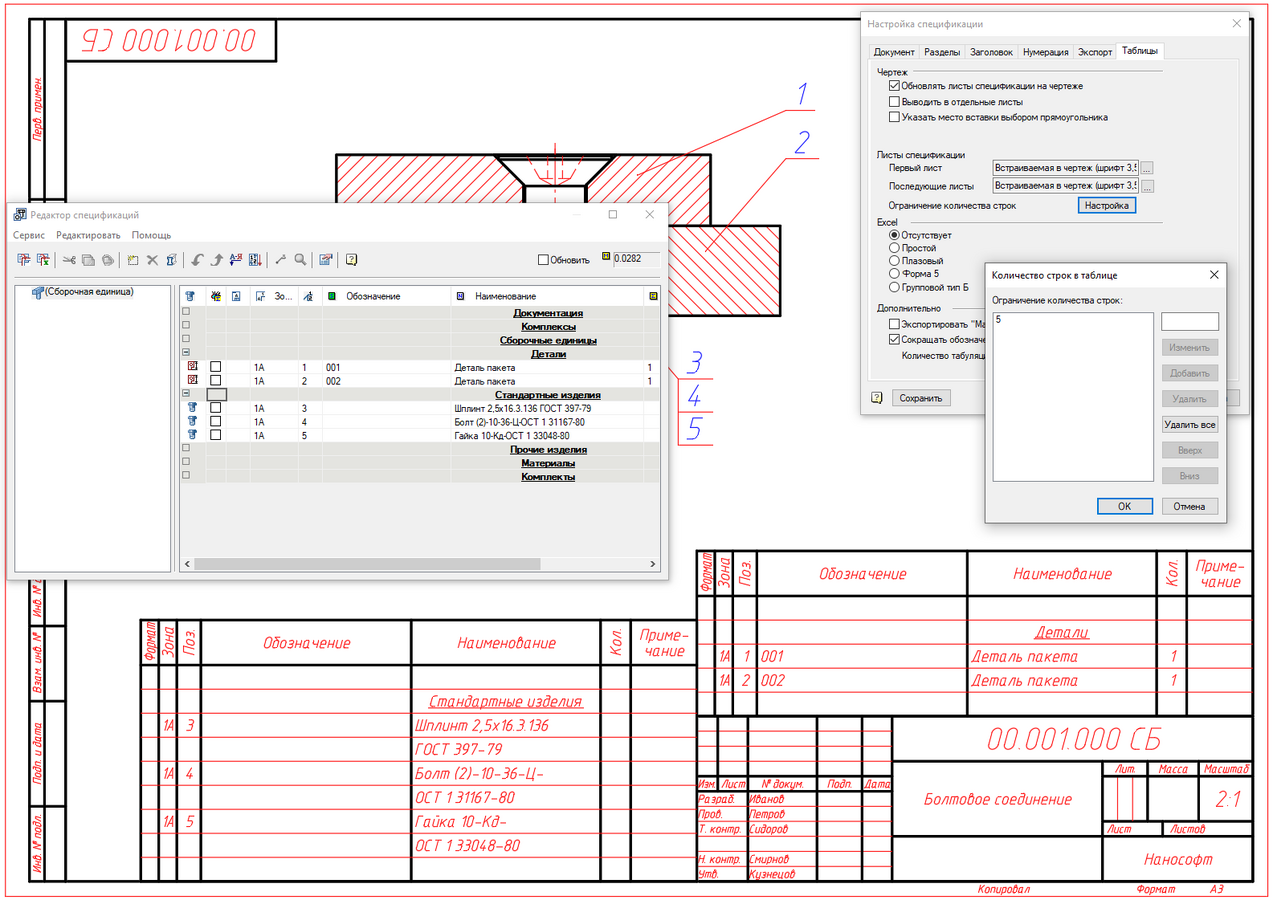

Рис. 11. Сокращение обозначений в спецификации Рис. 11. Сокращение обозначений в спецификации

Проработано автоматическое сокращение обозначений групповых спецификаций. В диалоге Настройка спецификации на вкладке Таблицы появился управляющий элемент Сокращать обозначения. Если этот элемент включен, в спецификации происходит автоматическое сокращение всех обозначений и все номера исполнений автоматически выставляются на заданное пользователем количество табуляций, выравниваясь относительно друг друга.

Добавлена дополнительная сортировка в спецификации для случая, когда в групповой спецификации используются в одной и той же сборке несколько исполнений какой-либо детали или сборки.

Винты с накатанной головкой работают в соединении как установочные
Рис. 12. Винты с накатанной головкой Рис. 12. Винты с накатанной головкой

Доработана логика поведения винтов с накатанной головкой в болтовом соединении. Теперь все винты с накатанной головкой ГОСТ 213ХХ-75 работают как установочные:

  • винты с плоским, засверленным и со сферическим концом устанавливаются в соответствующие резьбовые отверстия;
  • винты с цилиндрическим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 1;
  • винты с коническим концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 3;
  • винты со ступенчатым концом взаимодействуют с резьбовыми отверстиями и с отверстиями под установочные винты ГОСТ 12415–80 тип 2.

Таким образом, формируются соединения этих винтов для пакетов деталей произвольной толщины, при этом программа помогает выбрать диаметр винта и его длину (отсеивая параметры, недопустимые для выбранной толщины пакета).

Новые возможности текста на чертеже

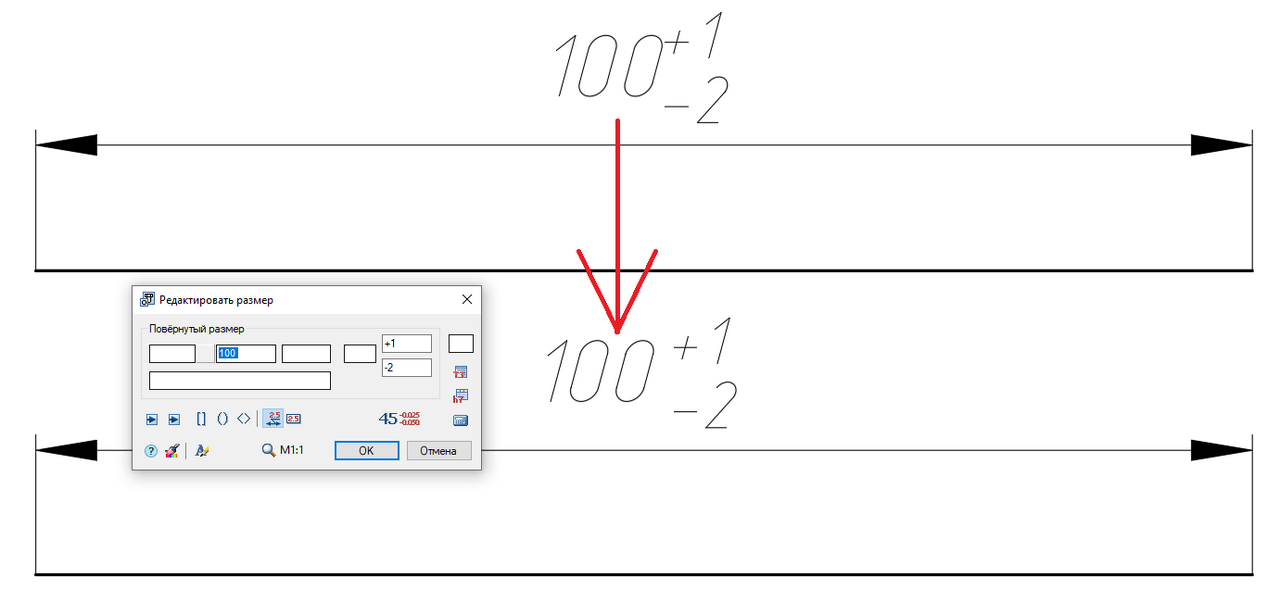

Рис. 13. Размер индексов Рис. 13. Размер индексов

В тексте технических требований и технических характеристик появилась возможность создания ненумерованных списков, которые начинаются с «точек» или «черточек».

В главных настройках спецификации появилась настройка Размер шрифта для дробей, позволяющая переключать варианты отображения дробей. В соответствии с ГОСТ 2.304−81. Шрифты чертежные есть два варианта отображения:

  • с индексами на одну ступень меньшими, чем размер шрифта основной величины, к которой они приписываются;
  • с индексами, размер которых одинаков с размером шрифта основной величины.

Ранее был доступен только первый вариант отображения.
