Новости → СиСофт Девелопмент → Model Studio CS: продолжение обзора новых функций летнего релиза

Добавлены возможности по выделению функциональных зон

В новой версии появилась возможность с помощью инструментов моделирования поверхностей создавать контуры тротуаров и проездов. Реализованы выделение функциональных зон (пешеходных, транспортных и территориальных) и их автоматическая генерация на основе имеющихся цифровых объектов. Новые возможности ускоряют создание модели территории и уменьшают объем ручной работы.

Посмотрите, как это работает:

Реализован функционал замены панелей витража

С помощью обновленного функционала выполняется замена панелей витража на элементы заполнения проемов — окна, двери и др. Замена происходит без перестроения исходной геометрии, что ускоряет переход от схемы витража к реальным конструктивным решениям.

Предлагаем ознакомиться с новинкой:

Оптимизировано сопряжение стен

В новом релизе произведена оптимизация стыковки стен по параметрам, задаваемым в настройках программы. Это обеспечивает чистую геометрию примыканий и корректное отображение стыков в документации без необходимости ручных правок.

Узнайте о подробностях настроек в видеоролике:

Реализована возможность генерации байпаса на один лист

Добавлена возможность генерации байпаса на один лист при автоматической генерации изометрических чертежей при заданной настройке параметра Изображать байпас на одном листе с основной линией — Да и отключенном параметре Избегать самопересечения осевых линий. Настройка позволяет построить на одном листе схему с байпасом.

Посмотрите, как это работает, в видеоролике:

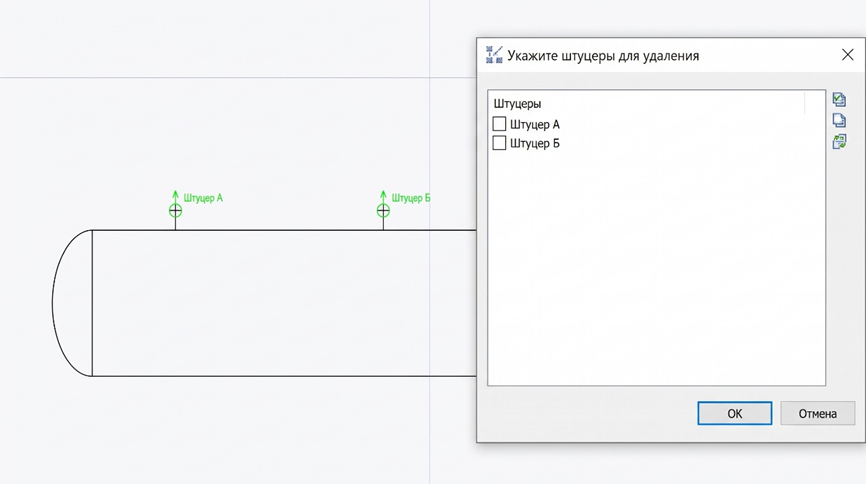

Добавлены команды по созданию/удалению штуцеров оборудования

Добавлены две новые команды для работы со штуцерами:

• Установить штуцер, позволяющая установить штуцер без присоединения линии связи;
• Удалить штуцер, позволяющая удалить штуцер.

Новый инструмент обеспечивает гибкость при проектировании схем. Штуцеры размещаются на оборудовании отдельно от линии связи с необходимым набором параметров. Вы можете сначала разместить на схеме все штуцеры для оборудования, а затем поэтапно выстраивать соединения между ними. Удаление штуцеров выполняется также индивидуально без необходимости редактирования графики самого оборудования. Функционал позволяет сократить количество шагов для выполнения операций, экономит время и упрощает процесс редактирования схем.

Наполненность однолинейных схем расширена новыми элементами УГО

Новая версия генерации включает в себя обновленные версии таких условно-графических обозначений, как «Распределительная коробка», «Выключатель». Также были добавлены новые УГО: «Разъединитель с заземляющим ножом», «Ограничитель перенапряжения», «Блок управления с контрольным кабелем и кнопкой управления», «Прибор учета электроэнергии у трансформатора тока», «Реле контроля напряжения», «Устройство защиты от импульсных напряжений». Обновления расширяют возможности наполнения однолинейной схемы оборудованием. В результате вы сможете получить более качественную рабочую документацию.

Узнайте новую информацию из ролика:

Появилась возможность получения информации о кабелях, лежащих на конструкциях

Новый функционал автоматически рассчитывает процент заполнения участков трасс и выдает цветовую индикацию при переполнении данного участка с отображением номеров проложенных кабелей. Благодаря новинке вы сможете грамотно распределять потоки кабелей по кабельным металлическим конструкциям (КМК) без риска переполнения. Работа по поиску участков трасс, где происходит переполнение или недостаточная загруженность КМК, стала удобнее. Эта информация позволяет оперативно принять решение — куда можно еще проложить/переложить кабели. Тем самым повышается качество проектирования и оперативный доступ к требуемым данным, что сокращает издержки и ошибки при проектировании.

Подробнее — в ролике:

Реализована поддержка динамического изменения размеров области окна базы данных

Область промежуточных структур, реализованная ранее для иерархии «Комплекс», теперь доступна также для иерархий «Структуры» и «Разделы проекта». Верхняя область отображает все структуры БД проекта, средняя — вложения выбранной иерархии, нижняя — объекты выбранной иерархии. Выделение промежуточных структур в отдельную область решает ряд задач: четкое разделение библиотеки проекта, исключение перекрытия одних данных другими, а также возможность переключаться от свойств к свойствам между структурами и объектами в два клика. Окно БД стало удобнее и функциональнее, что напрямую скажется на времени вашего взаимодействия с БД.

Ознакомьтесь с обновлением в видеоролике:
