DWT-шаблоны и DWS-стандарты

DWT-шаблоны и DWS-стандарты

Каждый раз выполнять настройки для новых документов — дело довольно долгое, рутинные процессы надо минимизировать. С этой задачей прекрасно справляется шаблон, то есть чертеж, который используется как основа для создания новых чертежей и содержит некоторые общие настройки. Чтобы контролировать процесс создания документа, применяются стандарты. Они предназначены для стандартизации проектирования: заменяют нестандартные названия элементов, а также не соответствующие стандарту свойства этих элементов (слои, размерные и текстовые стили, типы линий).

DWT-шаблон

Вот мы и подходим к той стадии, когда уже создали стили мультивыносок (см. «Выноски nanoCAD vs мультивыноска») и собственную библиотеку блоков (см. «Блоки и атрибуты блоков»), а также (см. «Лайфхаки печати nanoCAD») научились быстро выводить документы на печать с помощью диспетчера параметров листов, пакетной печати, счетчика документов и других приемов. Часть этих настроек можно без проблем передавать во вновь создаваемые файлы. Каким образом? Давайте узнаем…

Согласитесь, каждый раз выполнять настройки для новых документов — дело довольно долгое, рутинные процессы надо минимизировать. С этой задачей прекрасно справляется шаблон, то есть чертеж, который используется как основа для создания новых чертежей и содержит некоторые общие настройки. Шаблоны имеют расширение *.dwt и хранят в себе единицы измерения, режимы рисования, слои и их свойства, масштаб типа линий, размерный стиль, стили текста, листы с видовыми экранами и масштабами. Важно учитывать, что в nanoCAD на основе шаблонов создаются все *.dwg-документы.

Процесс создания шаблона очень прост: нужно нажать кнопку Сохранить как и выбрать в выпадающем списке строку Файлы DWG-шаблонов (*.dwt) — (рис. 1, 2).

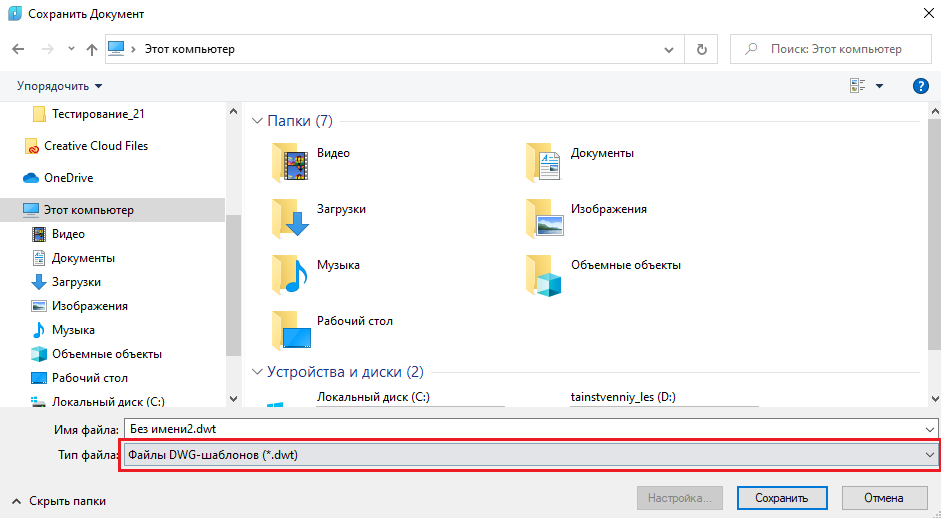

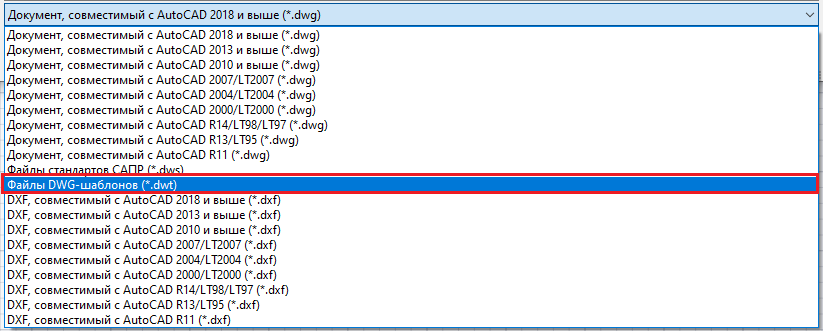

Рис. 1. Первый этап создания шаблона Рис. 1. Первый этап создания шаблона Рис. 2. Второй этап создания шаблона Рис. 2. Второй этап создания шаблона

Чтобы *.dwg-файл создавался на основе вашего шаблона, необходимо:

  1. зайти удобным для вас способом в настройки программы;
  2. открыть ветку Использование шаблоновДля новых документов (рис. 3);
    Рис. 3. Раздел Использование шаблонов Рис. 3. Раздел Использование шаблонов
  3. выбрать Файл шаблона по умолчанию и нажать кнопку Изменить (рис. 4);
    Рис. 4. Изменение шаблона, предложенного по умолчанию Рис. 4. Изменение шаблона, предложенного по умолчанию
  4. щелкнуть по пиктограмме папки (рис. 5);
    Рис. 5. Выбор настроенного шаблона Рис. 5. Выбор настроенного шаблона
  5. открыть настроенный DWT-шаблон через Проводник.

Опция Нет запрещает использовать указанный шаблон при создании новых документов.

Нередко бывает так, что для разных задач проектировщик создает несколько шаблонов. nanoCAD предлагает два способа выбора нужного шаблона перед созданием *.dwg-файла.

  1. Добавить шаблон в стандартную папку Templates (%AppData%\Nanosoft\nanoCAD x64 22.0\Templates), а затем через точку с запятой указать имена всех ранее созданных шаблонов (рис. 6).
    Рис. 6. Список шаблонов Рис. 6. Список шаблонов

    В этом случае перед созданием любого *.dwg-файла будет открываться диалоговое окно Выбор шаблона (рис. 7), в котором можно указать нужный шаблон из списка.

    Рис. 7. Диалоговое окно Выбор шаблона Рис. 7. Диалоговое окно Выбор шаблона
  2. Выбрать в настройках строку Запрашивать (рис. 8).
    Рис. 8. Выбор варианта, предполагающего запрос шаблона Рис. 8. Выбор варианта, предполагающего запрос шаблона

    Этот способ предполагает, что при создании документа понадобится каждый раз самостоятельно открывать шаблон с помощью Проводника.

    Точно такие же настройки выбора шаблонов вы можете выполнить для импорта документов и для экспорта в файл.

    В шаблонах не хранятся настройки, находящиеся в других файлах: стилей печати (*.stb, *.ctb), списка листов (*.plst), конфигурации (*.pc3), печати (*.plt). Такие файлы можно передавать на другой компьютер, но это тема отдельного разговора.

DWS-стандарт

Наверняка у вас бывали случаи, когда вы отдавали документ в другие отделы, а там в него вносили свои слои размеров, осевых линий и многое другое. В результате на чертеже появлялось множество одинаковых слоев с различными именами или свойствами. Чтобы избежать таких ситуаций и контролировать процесс создания документа, применяются стандарты.

Стандарты сохраняются в файле с расширением *.dws и собраны в папке, путь к которой остается неизменным. Они предназначены для стандартизации проектирования: заменяют нестандартные названия элементов, а также не соответствующие стандарту свойства этих элементов (слои, размерные и текстовые стили, типы линий).

Создание и подключение DWS-стандарта

Чтобы файл стандарта был автоматически привязан к созданию нового файла на основе шаблона, необходимо выполнить следующие действия:

  1. создайте *.dws-файл: Сохранить какФайлы стандартов САПР (*.dws) — (рис. 9);
    Рис. 9. Создание DWS-стандарта Рис. 9. Создание DWS-стандарта
  2. в *.dws-файле запустите команду СТАНДАРТЫ;
  3. в открывшемся диалоговом окне Настройка стандартов щелкните по значку «+» (рис. 10);
    Рис. 10. Подключение стандарта Рис. 10. Подключение стандарта
  4. выберите *.dws-файл через Проводник. Во вкладке Стандарты вы увидите стандарт, подключенный к вашему шаблону.

Шаблон может объединять неограниченное количество файлов стандартов. Для управления их приоритетом предназначены кнопки со стрелками «вверх» и «вниз» (см. рис. 10). Чем выше расположен стандарт, тем он приоритетнее.

Управление настройками стандартов

Настройка стандартов осуществляется в одноименном диалоговом окне на вкладке Надстройки (рис. 11).

Рис. 11. Вкладка Надстройки диалогового окна Настройка стандартов Рис. 11. Вкладка Надстройки диалогового окна Настройка стандартов

По умолчанию все элементы подключены; при необходимости отключить тот или иной из них достаточно сбросить соответствующий флажок.

Если нажать на кнопку Параметры, появится диалоговое окно Параметры проверки (рис. 12).

Рис. 12. Параметры проверки документа на стандарты Рис. 12. Параметры проверки документа на стандарты

Предупреждать при нарушениях стандартов. При выборе этого режима нельзя продолжить работу, пока нестандартный объект не будет исправлен или сохранен (рис. 13).

Рис. 13. Предупреждение при нарушениях стандартов Рис. 13. Предупреждение при нарушениях стандартов

Отображать значок стандартов в строке состояния. На экран будет выведено уведомление, показанное на рис. 14.

Рис. 14. Значок стандартов в строке состояния Рис. 14. Значок стандартов в строке состояния

Исправление нестандартных элементов чертежа

  1. Откройте окно проверки чертежа (команда ПРОВСТАНДАРТЫ) — (рис. 15).
    Рис. 15. Диалоговое окно Проверка Рис. 15. Диалоговое окно Проверка
  2. Выберите из соответствующего файла стандарта название слоя для исправления.
  3. Нажмите кнопку Исправить.

Появится окно с информацией о завершении проверки и исправлении ошибок (рис. 16).

Рис. 16. Информация об устранении нарушений в чертеже Рис. 16. Информация об устранении нарушений в чертеже

Свойства объектов на чертеже можно посредством этого инструмента изменить на стандартные (рис. 17).

Рис. 17. До и после исправления нарушений в стандартах

Итак, стандарт позволяет:

  • обнаруживать элементы с нестандартными именами и удалять их из документа;
  • все объекты, которые были связаны с нестандартным элементом, связывать с другим элементом, заменяющим удаляемый;
  • изменять свойства объектов с нестандартных на стандартные.

Удачного проектирования!
