Программный комплекс Model Studio CS Строительные решения предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.
Основные функциональные возможности программного комплекса
- База строительных элементов, изделий и материалов
-
В Model Studio CS Строительные решения база данных строительных элементов, изделий и материалов актуализирована на текущий 2020 год и является самой важной составляющей программного комплекса. Интеллектуальные объекты, хранящиеся в базе, обеспечивают инженера необходимыми средствами создания модели. Строительные элементы базы данных содержат параметрические объекты с необходимым набором атрибутивной информации, а также дополнительную информацию и средства управления геометрией, обеспечивающие интеллектуальное поведение элементов.
- Размещение ограждающих конструкций
-
Использование интеллектуальных параметрических архитектурно-строительных объектов (стены, сэндвич-панели, окна, двери, помещение, отделка, лестницы и др.) позволяет выполнять все необходимые виды операций по созданию раздела проекта АР.
- Создание металлических конструкций
-

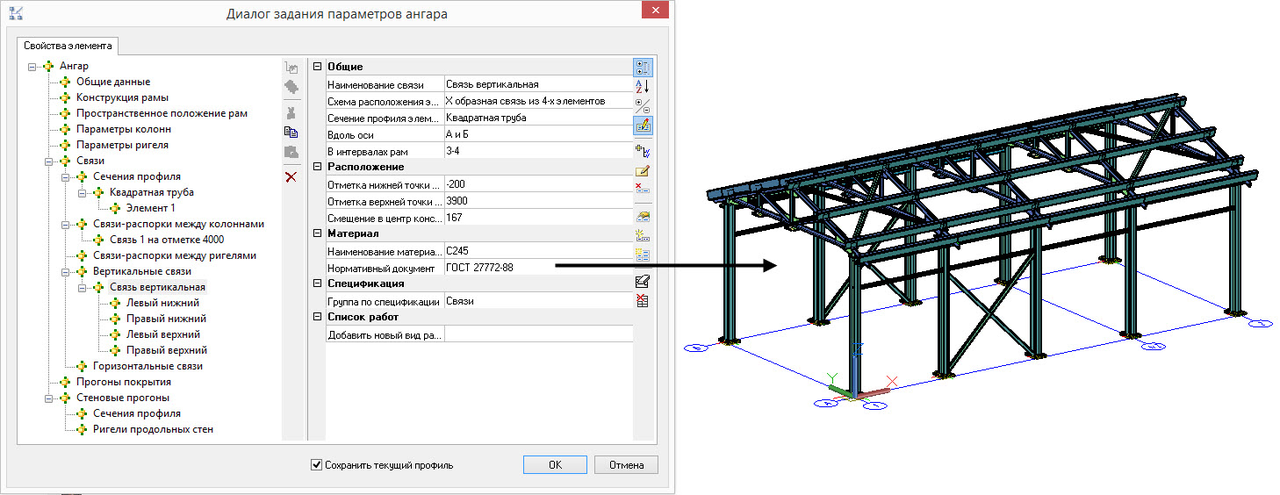

Встроенные инструменты создания металлических конструкций и изделий на основе содержащихся в базе данных стандартных профилей металлопроката по ГОСТ, СТО, ТУ позволяют выполнять проекты и для отечественных, и для зарубежных заказчиков. В любой момент номенклатурный ряд может быть пополнен стандартными и нестандартными формами профилей. Инструмент Составной профиль предоставляет проектировщику возможность формировать составные сечения любого профиля и конфигурации.
- Конструирование узловых соединений металлоконструкций
-
Конструирование узловых соединений металлоконструкций выполняется на основе типовых параметрических объектов базы данных или путем проработки узла вручную с использованием набора отдельных фасонных деталей (пластина, сварка, болты). Готовые узлы могут быть скопированы и изменены в модели, а также сохранены в библиотеку узловых соединений, что избавляет от необходимости многократно проделывать одну и ту же работу.
Работа с параметрическими узлами — https://www.youtube.com/watch?v=1mSwQ07v2GI
- Работа с железобетонными конструкциями
-
Существенно расширенные возможности работы с железобетонными конструкциями позволяют значительно упростить и ускорить процесс их размещения в модели. Формирование основания под блочные и блочно-модульные здания осуществляется путем выбора строительной сетки осей с возможностью задавать количество свай по осям X и Y, расстояние между ними, смещение свай от края блока, марку, отметки верха ростверков и длину свай в грунте.
Формирование свайного поля — https://www.youtube.com/watch?v=dSpIE7yyc-s
- Армирование фундаментов
-
Автоматизированное армирование железобетонных конструкций производится с помощью специализированного мастера, путем ввода основных параметров. Это позволяет разместить в теле объекта арматурные изделия с учетом защитного слоя бетона.
- Ограничивающая призма
-
При использовании платформы nanoCAD Plus 20 специальная команда MCLIP, предназначенная для пользователей, работающих в 3D-пространстве, позволяет ограничить видимость объектов плоскостями. Изменять ограничивающую призму можно с помощью функциональных «ручек». Дополняет этот инструмент новая специальная панель Именованные виды, которая позволяет сохранять настройки подрезки.
Ограничивающая призма — https://www.youtube.com/watch?v=aIlGQ2tHCJg
- Расчеты
-
Существует возможность передачи 3D-модели здания и данных по нему напрямую из программного комплекса Model Studio CS Строительные решения в программные комплексы ЛИРА-САПР, ЛИРА 10.х и SCAD Office для прочностного анализа конструкции методом конечных элементов.
- Проверка модели на коллизии
-
Model Studio CS Строительные решения совместно с CADLib Модель и Архив позволяет выполнять все необходимые проверки на предмет коллизий, пересечений, нарушения предельно допустимых расстояний. Встроенная в CADLib Модель и Архив система проверки коллизий обеспечивает возможность анализировать расстояния между строительными конструкциями и инженерными коммуникациями, а также между другими объектами, переданными из Model Studio CS.
- Учет рельефа местности
-
В Model Studio CS Строительные решения реализован функционал, обеспечивающий интеграцию проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CADLib Проект). Основные задачи, решаемые с учетом геологических особенностей:
- построение траншей, котлованов и скважин;
- автоматическая генерация ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты;
- генерация продольных профилей с геологическим разрезом.
- Генератор чертежей
-
Средства генерации чертежей позволяют задавать правила формирования плана, разреза, вида и оформления, после чего программа будет автоматически генерировать и оформлять чертеж в соответствии с установленными правилами.
- Интеграция со средой CADLib Модель и Архив
-
Сохраняя модель в CADLib Модель и Архив, пользователь автоматически создает информационную систему поддержки строительства и эксплуатации (BIM), располагающую широкими возможностями.
Новые возможности
- Выноски для подчиненных элементов
-
Расширенный функционал обновленной версии Model Studio CS Строительные решения позволяет проставлять автовыноски для подчиненных элементов параметрического объекта при генерации 2D-проекций.
Выноски для подчиненных элементов — https://www.youtube.com/watch?v=YxhDh6pKCwE
- Пакетная генерация проекций
-
В обновленную версию Model Studio CS Строительные решения добавлен функционал, позволяющий выполнить пакетную генерацию проекций на основе выбранных определений видов — с разбиением на листы в случае превышения размера форматки.
Пакетная генерация проекций узловых соединений — https://www.youtube.com/watch?v=UVX6Ex8ieyE
- Автоматическое формирование спецификаций
-
На основе созданной трехмерной информационной модели автоматически формируются высококачественные табличные документы: техническая спецификация стали, ведомость расхода стали, ведомость деталей, ведомость объемов работ и другие. В ячейках таблиц учитывается автоматизация создания дроби. Генерация происходит полностью в автоматическом режиме, от пользователя требуется только выбрать нужный шаблон и формат приложения (nanoCAD/AutoCAD, Microsoft Office), в которое будет выгружен финальный вариант.
- Сварные соединения
-
В обновленной версии Model Studio CS Строительные решения раздел «Металлоконструкции» представлен инструментом «Сварное соединение», который позволяет создать объект «Сварной шов» для соединения элементов металлопроката.
Работа со сваркой — https://www.youtube.com/watch?v=zHnuDPOzM5g
Model Studio CS выгодно отличается от конкурирующих решений еще и тем, что может использоваться на всех стадиях проектирования.
Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа или при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.
Model Studio CS Строительные решения — это цельная программа, работающая по принципу «Установи и работай»!
