Проектирование строительных объектов в наше время трудно представить без использования ТИМ-технологий. В отличие от традиционного 2D-проектирования, когда чертежи рисуются вручную, в ТИМ-среде вся информация о проекте интегрируется в единую модель.

nanoCAD BIM Строительство — это программное решение, которое позволяет создавать подробные трехмерные модели архитектурного и конструктивного разделов зданий, эффективно управлять данными и координировать работу различных специалистов.

Несмотря на развитие технологий и распространение ТИМ, проектировщики всё еще сталкиваются с необходимостью подготовки традиционной проектной документации, такой как чертежи с марками, выносками и другими элементами. Для этих целей при разработке в среде nanoCAD BIM Строительство мы можем использовать компонент «СПДС», предназначенный для автоматизации создания проектной документации. Компонент «СПДС» позволяет не только создавать 2D-чертежи, но и интегрировать их с данными ТИМ-объектов, что существенно ускоряет процесс и повышает точность.

Здесь мы проанализируем, как с помощью компонента «СПДС» эффективно работать с ТИМ-объектами — на примере создания марок и выносок, а также настроим базу данных для повторного использования элементов. Пошагово разберемся, как правильно связывать ТИМ-объекты с марками и выносками, чтобы ускорить работу и минимизировать ошибки.

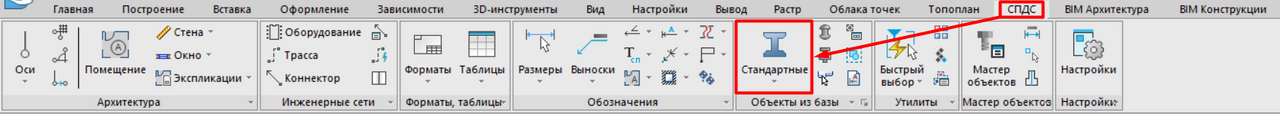

Для начала заглянем в стандартную базу элементов (рис. 1).

Рис. 1. Вкладка СПДС

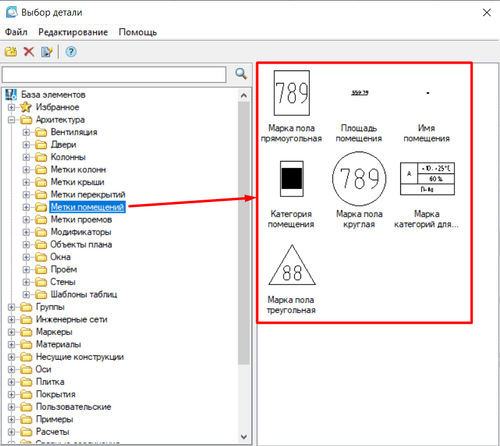

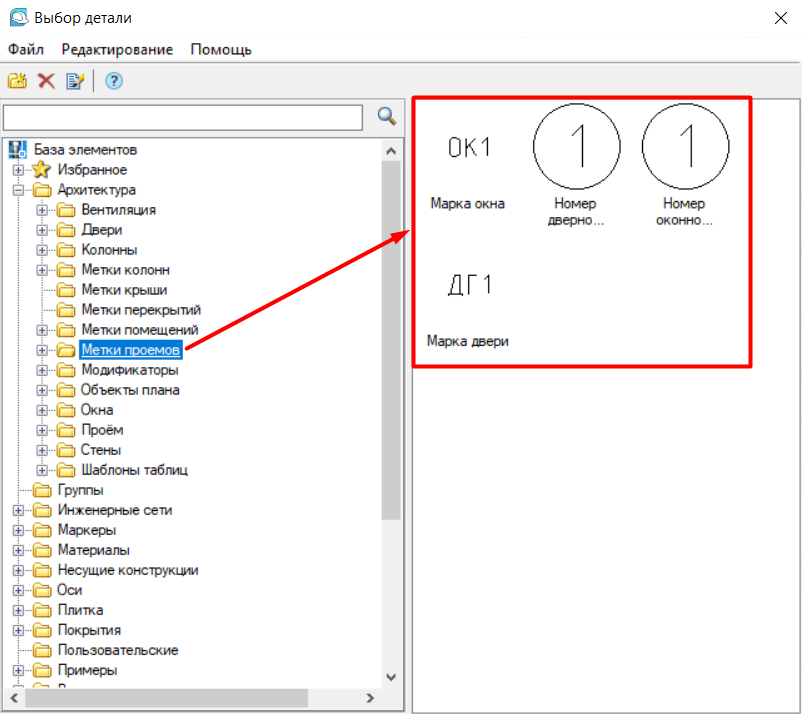

Здесь есть готовые элементы — к примеру, марки помещений (рис. 2). А также марки окон и дверей (рис. 3).

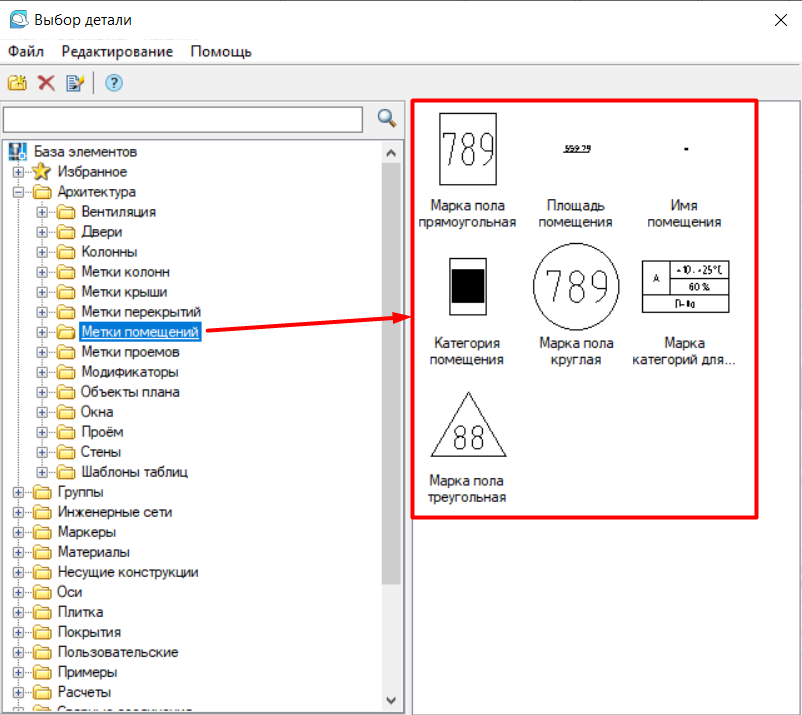

Рис. 2. Окно Выбор детали, папка Метки помещений

Рис. 3. Окно Выбор детали, папка Метки проемов

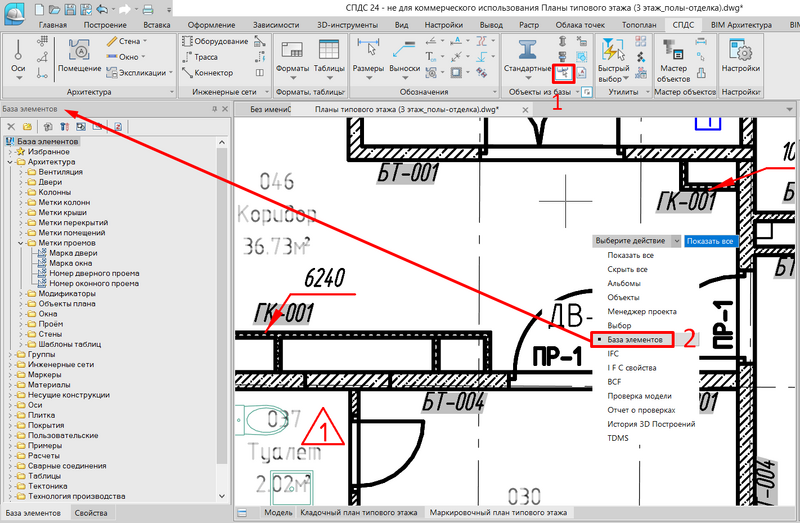

Кроме того, для более быстрого доступа можно вывести базу элементов в отдельное окно, вызвав команду Управление вкладками (рис. 4, п. 1) и в выпадающем списке щелкнуть по строке База элементов (рис. 4, п. 2).

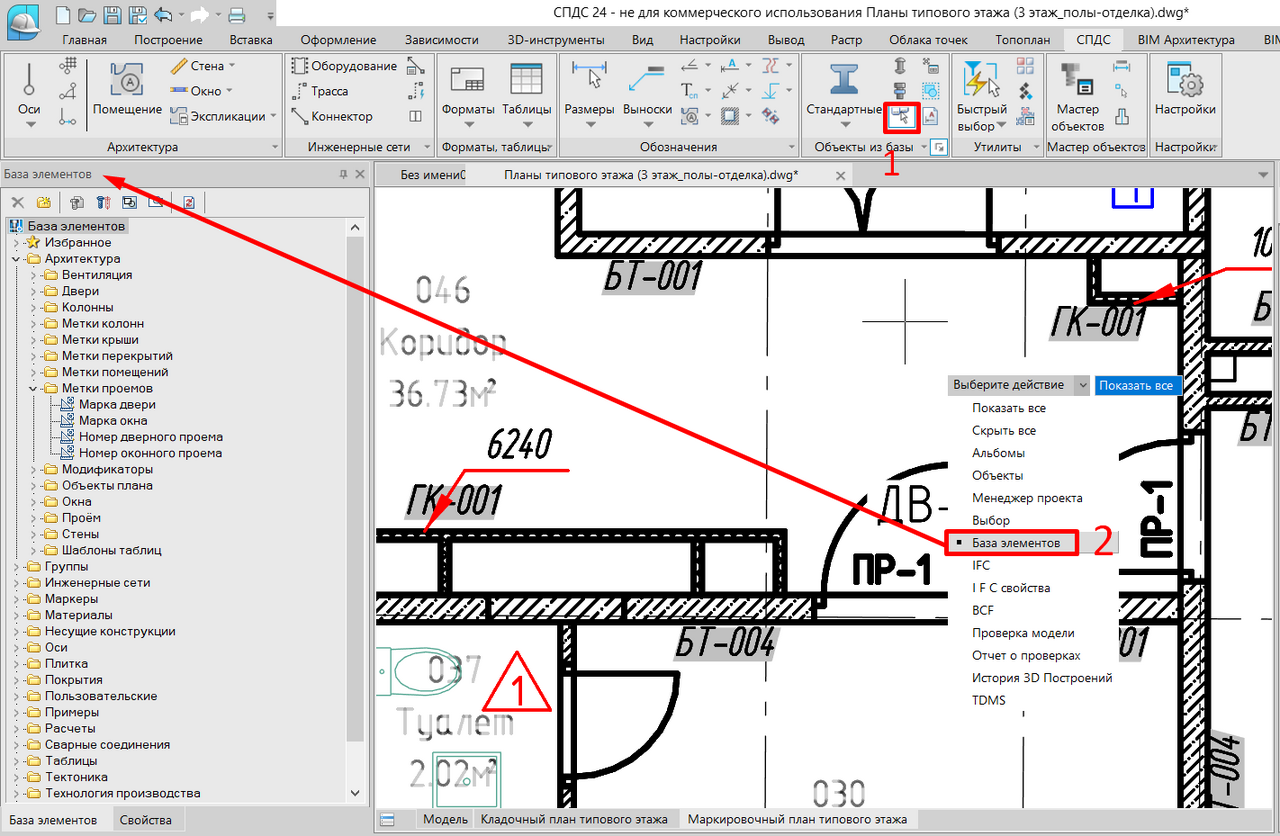

Рис. 4. Вызов окна База элементов

На примере пункта Марка двери разберемся, как связать значение марки и значение параметра Марка у размещенной в пространстве двери.

Размещаем марку рядом с дверью, всплывает окно Марка двери (рис. 5).

Рис. 5. Окно Марка двери

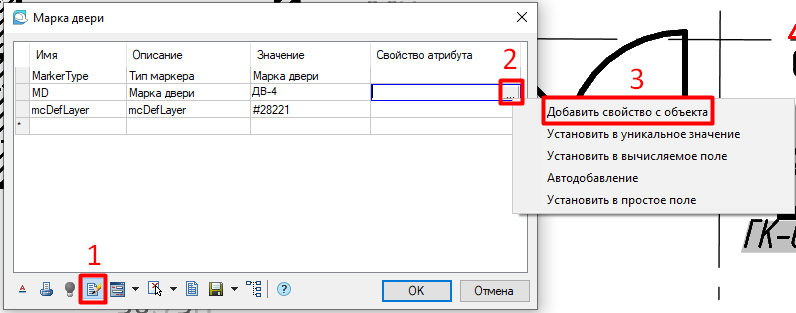

Теперь в графе Свойство атрибута (рис. 6, п. 1 и 2) надо указать ТИМ-объект (рис. 6, п. 3) и его параметр, из которого необходимо считать значение.

Рис. 6. Окно Марка двери: свойство объекта

Щелкаем на двери, появляется окно Свойства с перечнем всех параметров двери. Выбираем нужный параметр (рис. 7) и нажимаем ОК.

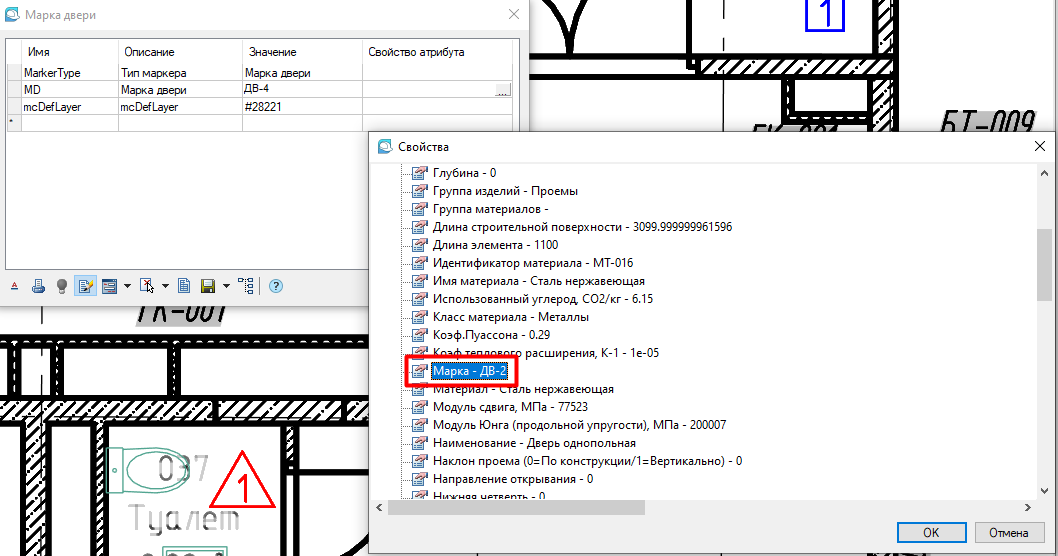

Рис. 7. Окно Свойства двери

Заметьте, что в графе Свойство атрибута появилось имя выбранного параметра (рис. 8).

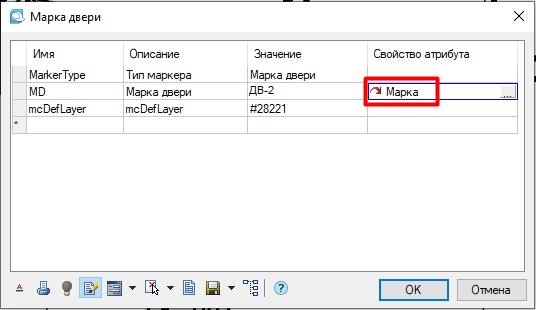

Рис. 8. Окно Марка двери: имя параметра в графе Свойство атрибута

Чтобы программа запомнила наши прежние манипуляции и нам не пришлось проделывать ту же процедуру для каждой марки, необходимо сохранить эти изменения (рис. 9, п. 1) в базе данных и только после этого нажать ОК (рис. 9, п. 2).

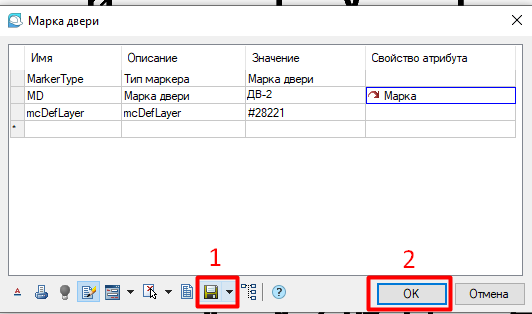

Рис. 9. Окно Марка двери: сохранение результатов

Окно Марка двери повторно можно вызвать двойным щелчком левой кнопкой мыши на марке. Также из интересного функционала этого окна отметим функцию Подсветить исходный объект (рис. 10).

Рис. 10. Окно Марка двери: включение подсветки исходного объекта

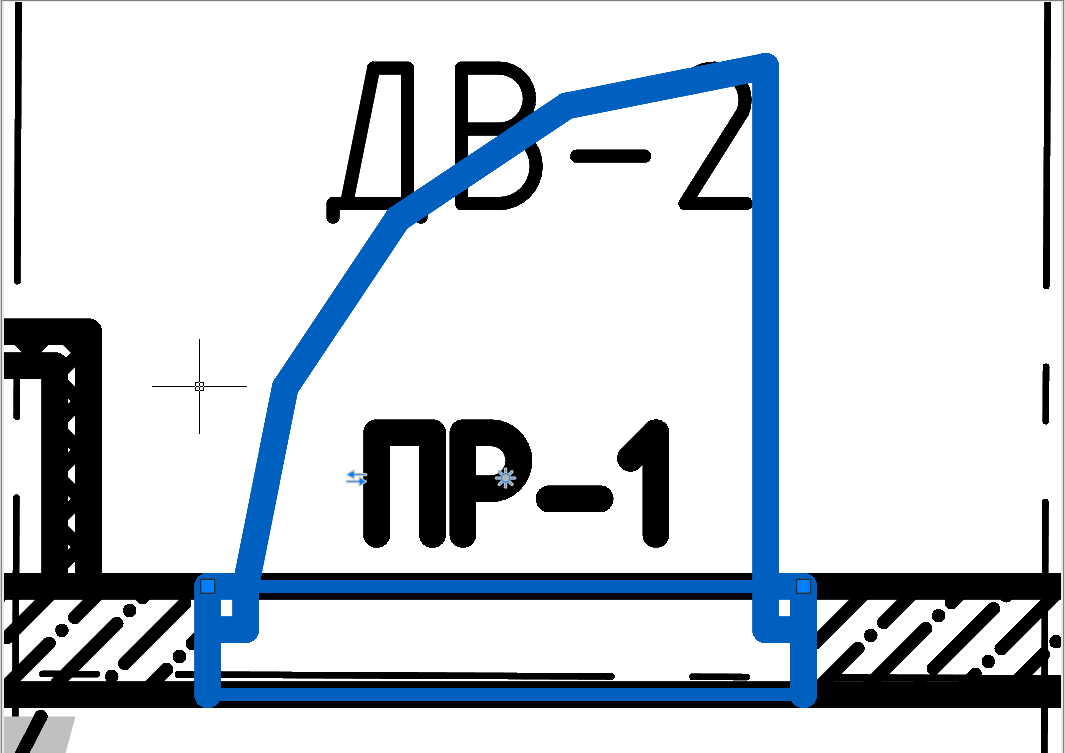

При нажатии этой кнопки объект, с которого марка считывает информацию, будет вписан в экран и выделен на плане (рис. 11).

Рис. 11. Подсветка исходного объекта на плане

А что делать, если марка для ТИМ-объекта нужна с полкой и выноской? В этом случае создадим свою выноску и сохраним ее в базе элементов для повторного использования.

Разберем всё по пунктам.

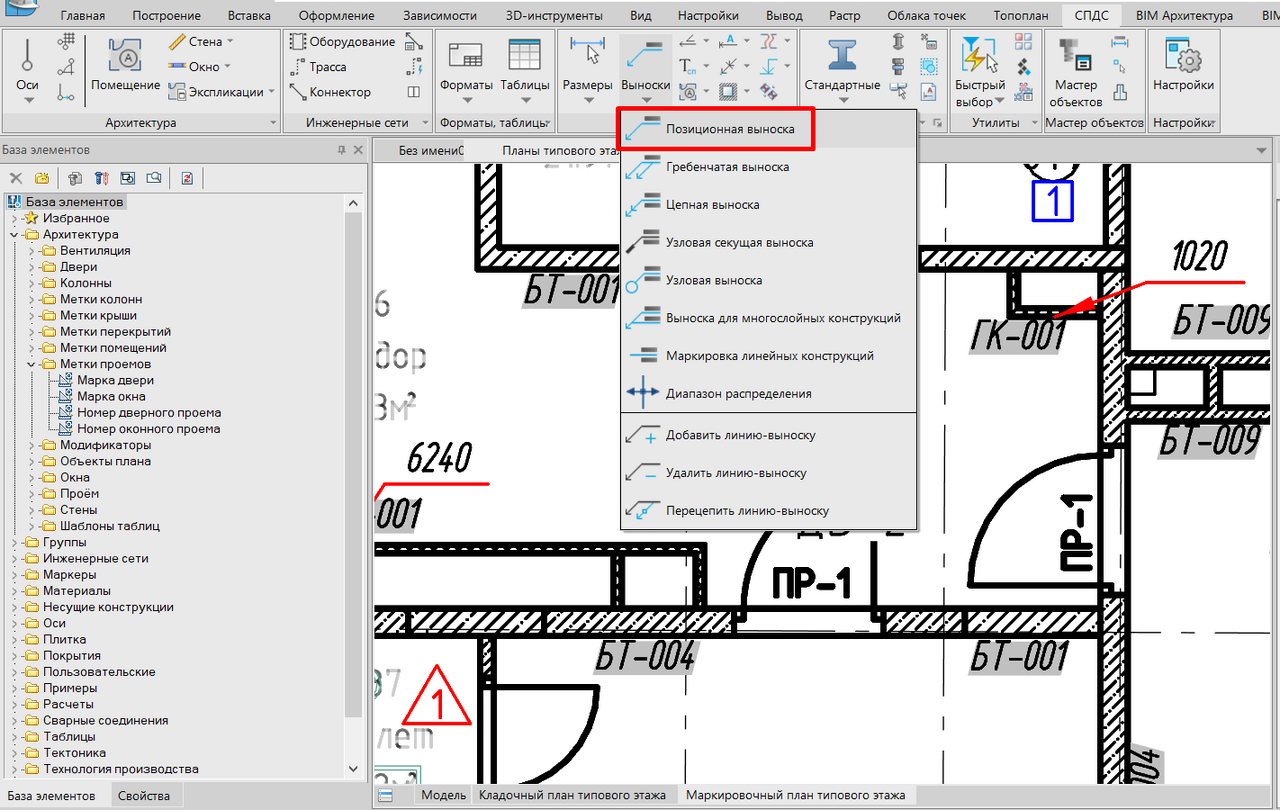

1. Сначала вызываем обычную позиционную выноску СПДС (рис. 12). Рис. 12. Вызов функции Позиционная выноска

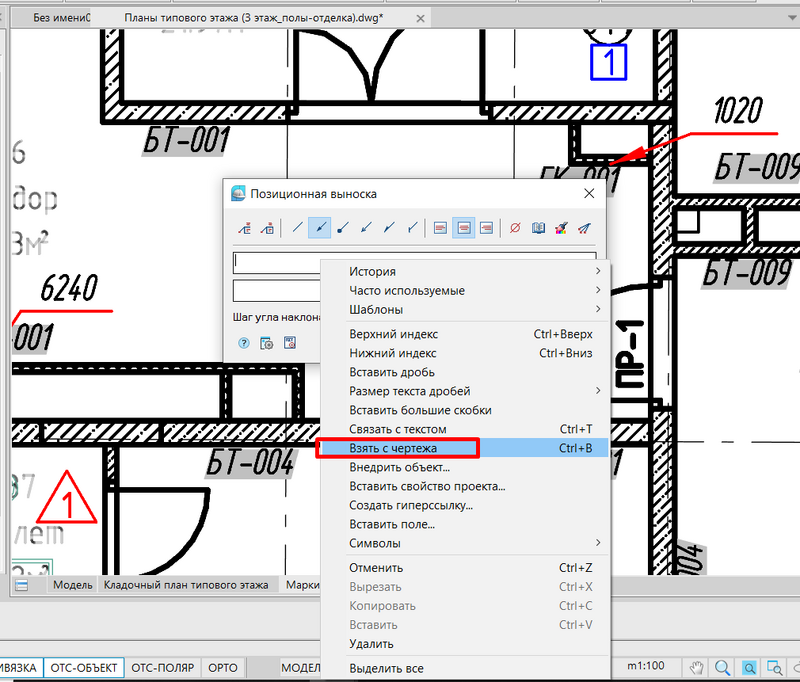

2. В появившемся окне настройки выноски щелкаем правой кнопкой мыши на поле ввода значений и выбираем из списка Взять с чертежа (рис. 13).
   Рис. 13. Окно Позиционная выноска: получение данных с чертежа
3. После этого появляется окно Выбор значения, нажимаем в нем кнопку Взять из свойства (рис. 14).

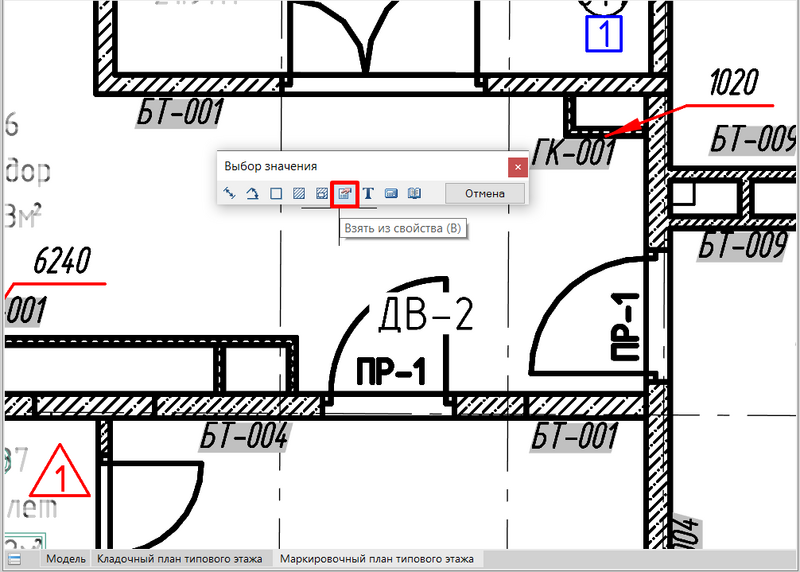

   Рис. 14. Окно Выбор значения, команда Взять из свойства

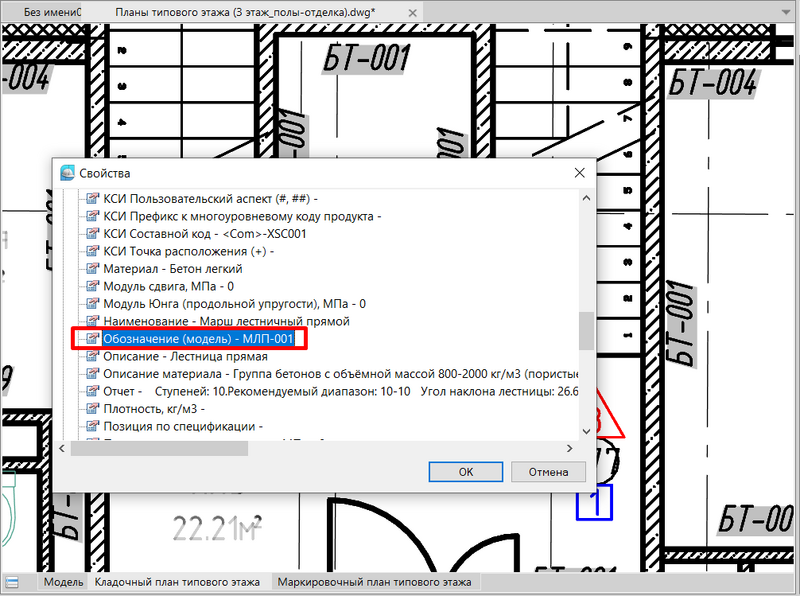

4. Далее выбираем в модели ТИМ-объект, параметр которого необходимо отобразить в нашей выноске. Для примера выберем лестницу. Подтверждаем выбор, нажав клавишу Enter. В уже знакомом нам окне Свойства с перечнем всех доступных параметров лестницы выбираем параметр Обозначение (модель) (рис. 15) и нажимаем ОК.
   Рис. 15. Параметр Обозначение (модель) в окне Свойства
5. Программа переходит в первоначальное окно позиционной выноски, где в верхнее поле вписалось значение параметра (рис. 16, п. 1). Чуть-чуть усложняем выноску, вводим вручную слово Лестница (рис. 16, п. 2).
   Рис. 16. Окно Позиционная выноска с заполненными данными

Смотрим на результат после нажатия кнопки ОК и указания лестницы на плане (рис. 17).

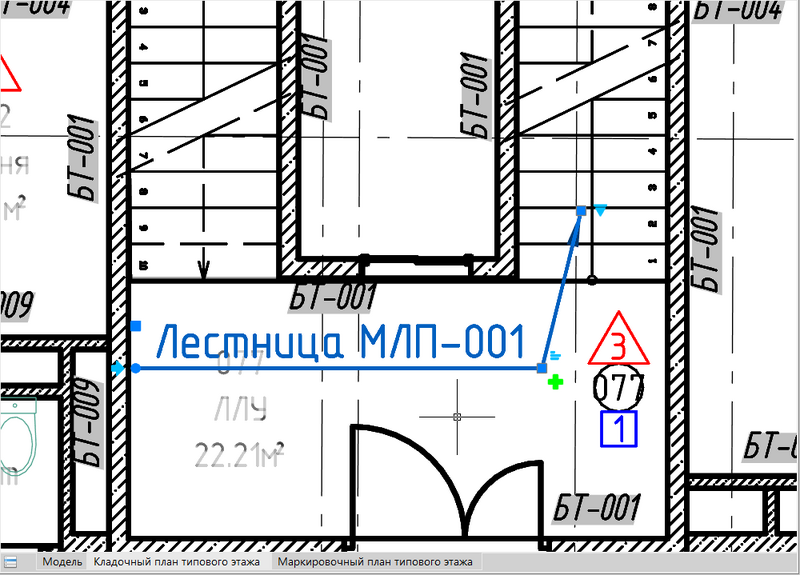

Рис. 17. Графическое изображение позиционной выноски

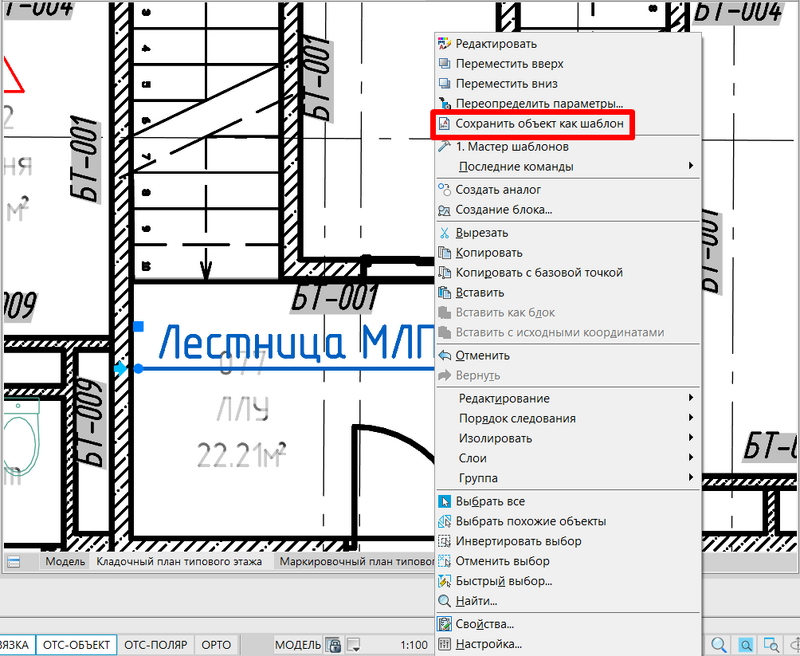

Если необходимо сохранить шаблон выноски в базе данных, производим следующие действия: щелкаем по выноске правой кнопкой мыши и выбираем в выпадающем списке пункт Сохранить объект как шаблон (рис. 18).

Рис. 18. Выпадающее меню позиционной выноски

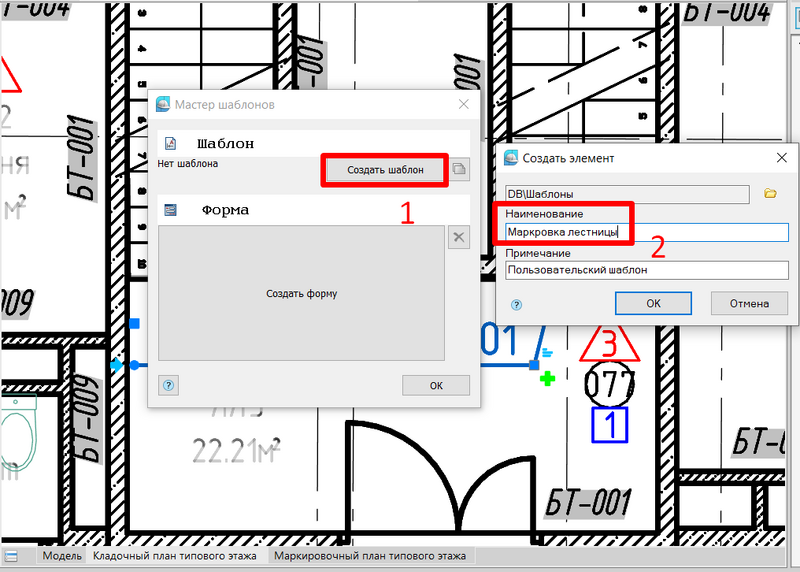

Открывается окно Мастер шаблонов (рис. 19), где мы нажимаем кнопку Создать шаблон (рис. 19, п. 1). В следующем окне Создать элемент указываем имя нашей выноски (рис. 19, п. 2), при необходимости можем разместить примечание в соответствующем поле.

Рис. 19. Окно Мастер шаблонов: создание шаблона

Наша выноска сохранена в базе данных. Найдем ее там (рис. 20) и убедимся, что она сохранилась и в любой момент ею можно воспользоваться.

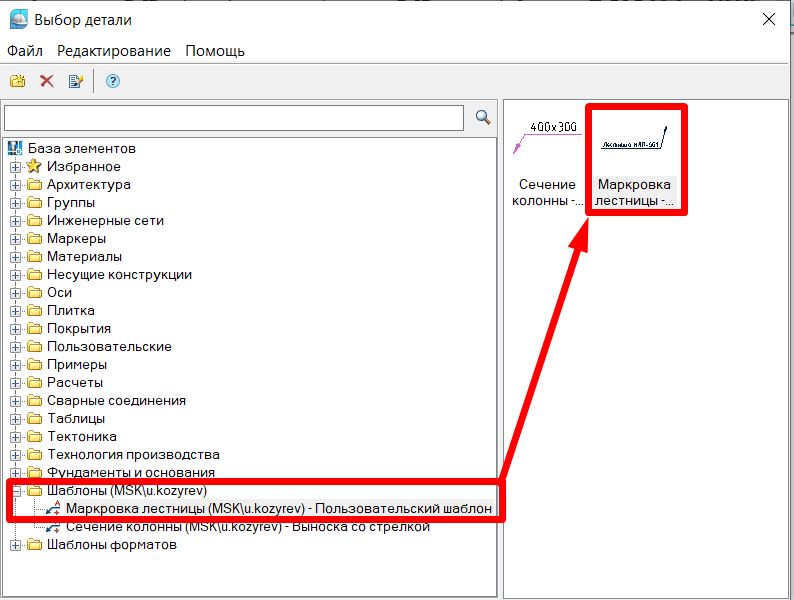

Рис. 20. Окно Выбор детали: сохраненная пользовательская выноска

Итак, мы шаг за шагом разобрали несколько примеров, показывающих, как интегрировать инструменты компонента «СПДС» с nanoCAD BIM Строительство. Благодаря этому можно эффективно извлекать данные из моделей и создавать высококачественную проектную документацию, сокращая время подготовки чертежей и повышая их точность.

Надеемся, что это помогло вам взглянуть с новой стороны на возможности nanoCAD BIM Строительство и компонента «СПДС».

Несомненно, это только одна из множества возможностей, которые открываются при использовании компонента «СПДС» в ТИМ-процессах. Компонент позволяет значительно упростить решение рутинных задач и повысить уровень автоматизации проектирования. Пишите, что бы вы хотели узнать о продуктах на Платформе nanoCAD, и мы постараемся рассказать об этом в следующих материалах.

Желаем успешной реализации проектов и эффективного использования новых инструментов!
