Система отопления является одной из ключевых инженерных систем здания, от корректности ее проектирования зависят комфорт и энергоэффективность объекта. Программа nanoCAD BIM Вентиляция позволяет не только разрабатывать системы вентиляции, но и полноценно моделировать и оформлять схемы отопления, включая радиаторное и напольное отопление. В этой статье мы рассмотрим пошаговый процесс создания системы отопления: от подготовки компонентной базы до построения трубопроводных трасс, настройки соединений и оформления чертежей в среде ТИМ.

Создание компонентов

Для начала моделирования системы отопления необходимо подготовить базу данных компонентов.

Программный продукт nanoCAD BIM Вентиляция обеспечивает работу с экспортируемой и параметрической графикой.

Непараметрическая графика

Если у вас уже есть готовые модели радиаторов отопления, можно создать компонент и импортировать существующую графику (рис. 1) в форматах *.3ds, *.dwg, *.ifc, *.step, *.stp.

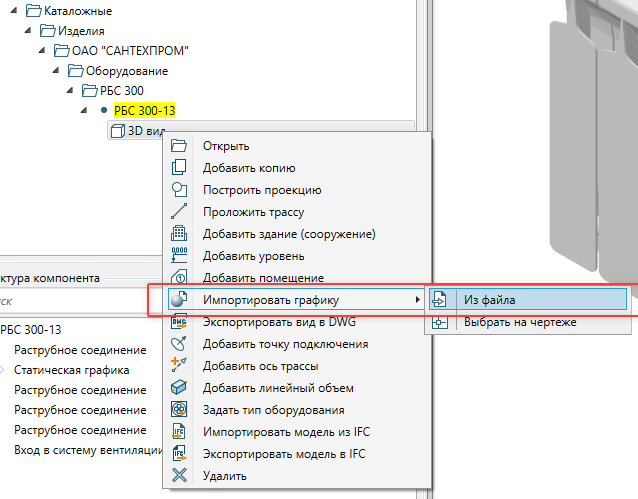

Рис. 1. Импорт статической графики

Далее следует добавить точки подключения для трубопроводов (вкладка Вентиляция → Добавить точку подключения) — (рис. 2).

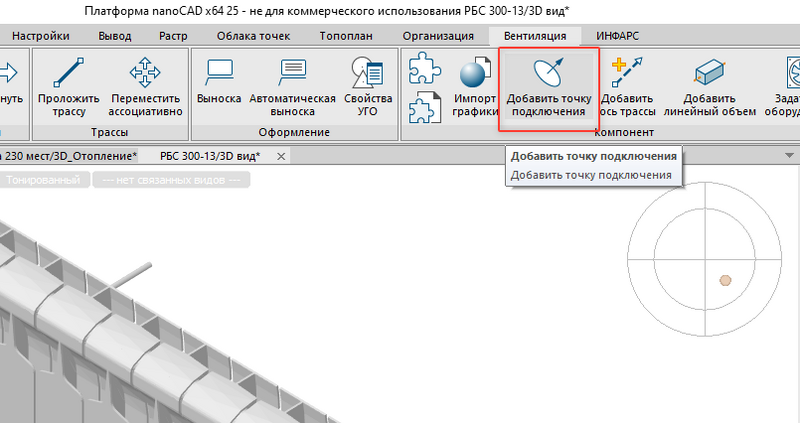

Рис. 2. Создание точек подключения для оборудования

Следующим шагом необходимо задать тип оборудования, указав соединители (вкладка Вентиляция → Задать тип оборудования) — (рис. 3).

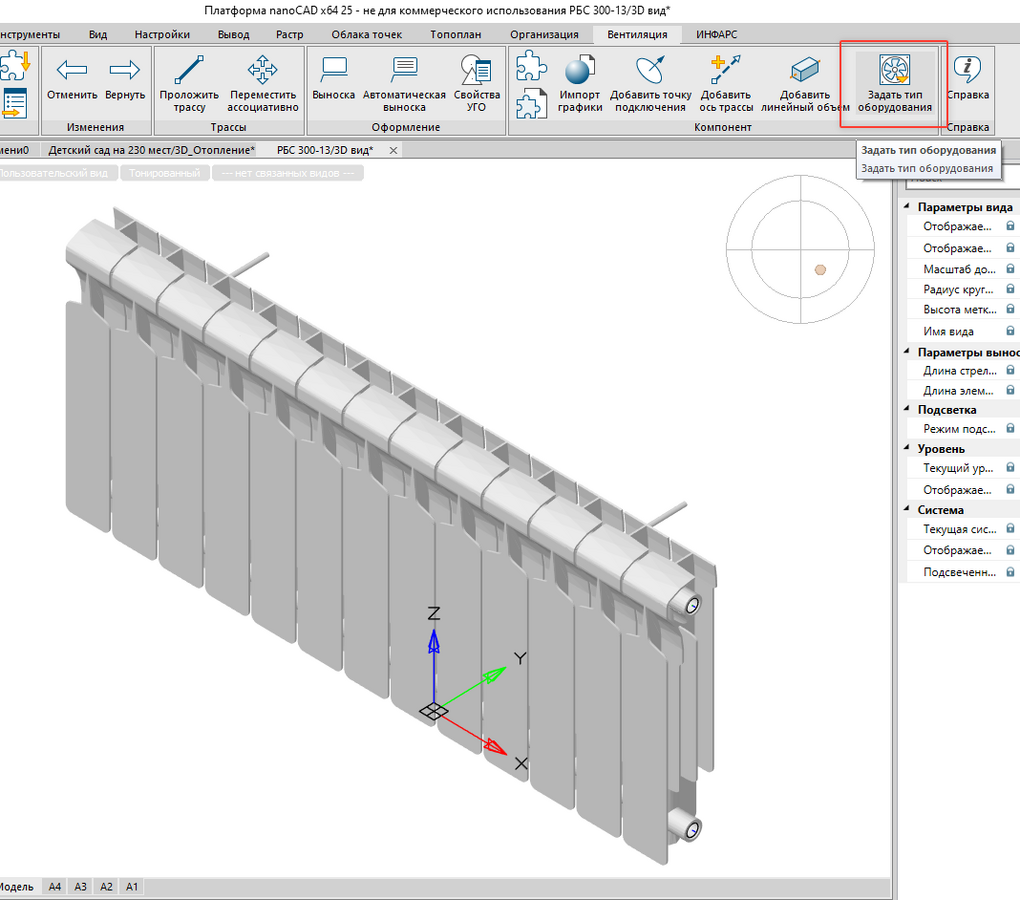

Рис. 3. Задание типа оборудования

Параметрическая графика

Для системы вентиляции реализовано множество параметрических компонентов: воздуховоды, отводы, тройники и т.д. При создании трубы можно сделать копию любого круглого воздуховода и, изменив параметры в ТИМ-свойствах, превратить воздуховод в трубопровод.

Компонент воздуховода до изменения ТИМ-свойств показан на рис. 4, а после изменения — на рис. 5.

Рис. 4. Пример компонента воздуховода круглого сечения

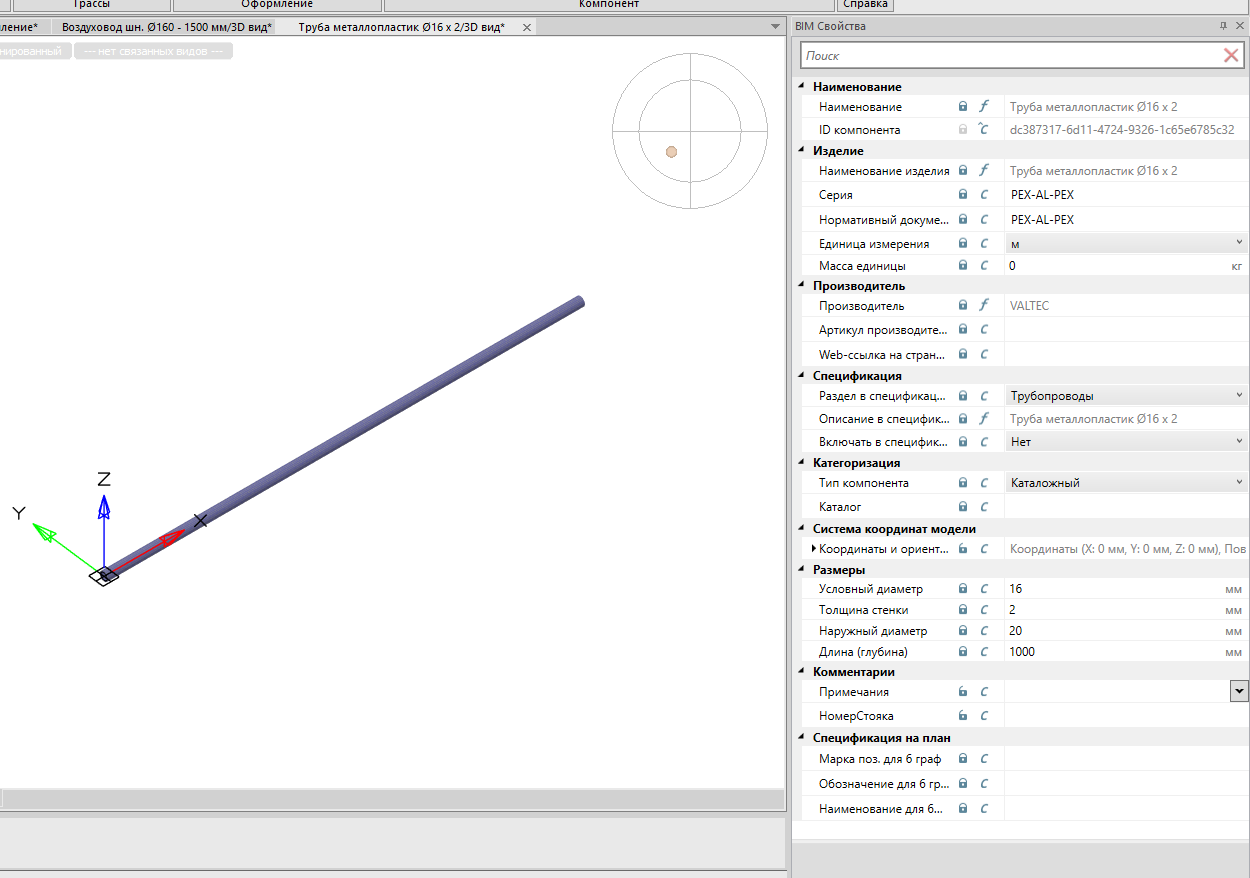

Рис. 5. Труба металлопластик Ø16x2

Таким образом можно создать необходимые типоразмеры трубопроводов, а с применением компонентов параметрического отвода получить отводы с разными длинами изгиба, что поможет моделировать теплый пол (рис. 6).

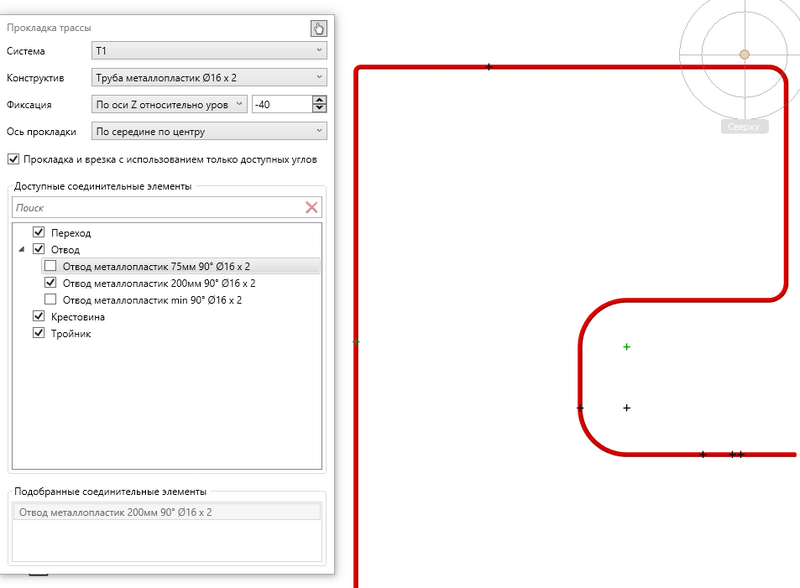

Рис. 6. Построение трассы с различными отводами

Моделирование

Используя результаты подготовки компонентов, необходимых для построения трасс и оборудования, можно замоделировать и оформить систему отопления и систему теплого пола (рис. 7, 8).

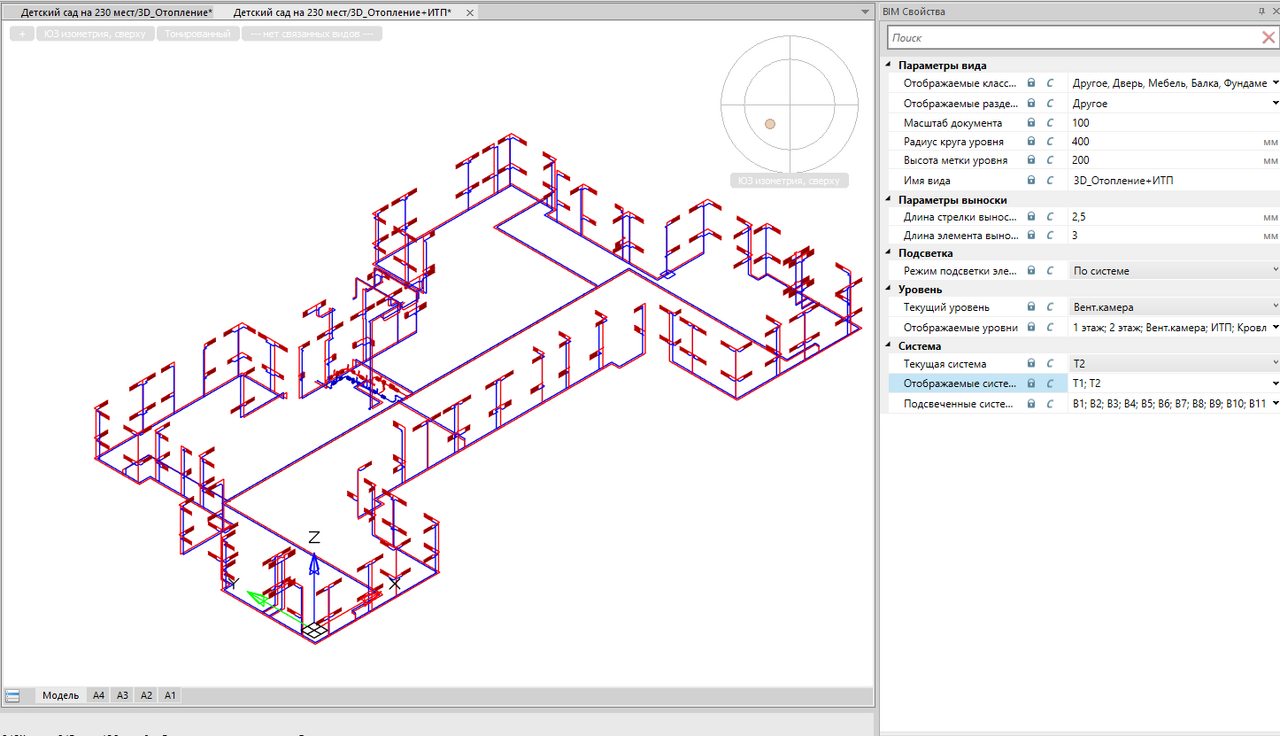

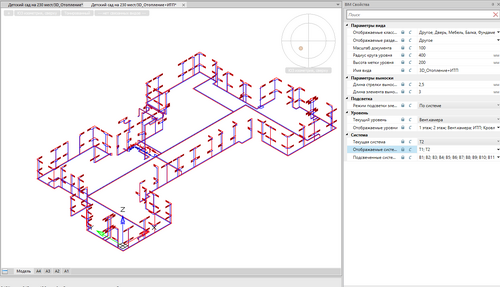

Рис. 7. Система отопления

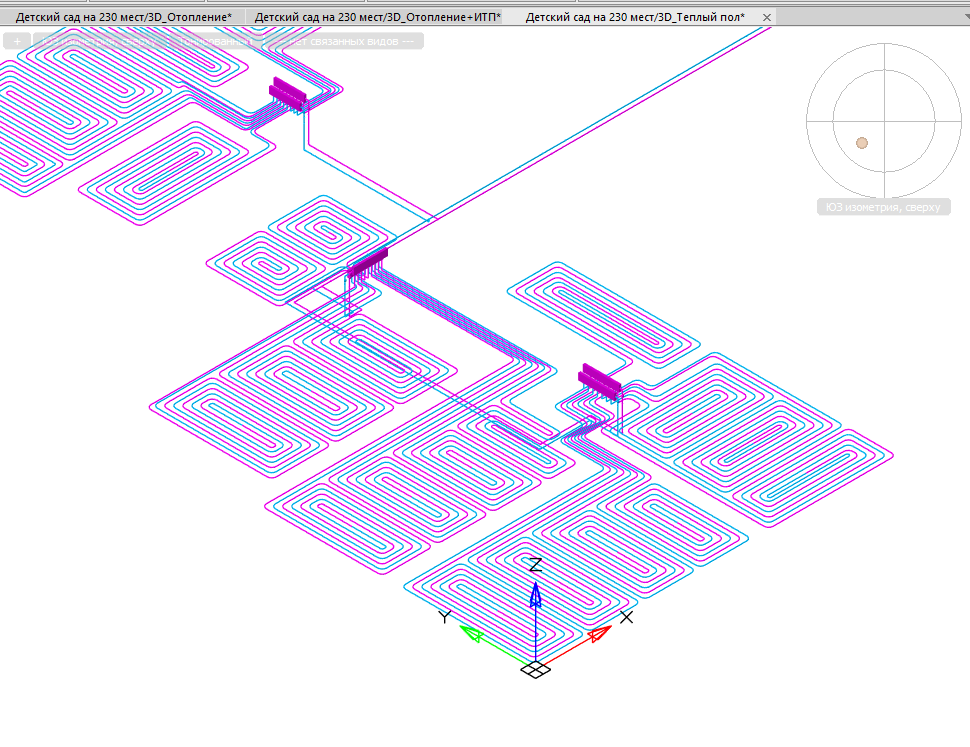

Рис. 8. Фрагмент системы теплых полов

Оформление

В nanoCAD BIM Вентиляция предусмотрена возможность настройки любых выносок, что позволяет оформлять планы (рис. 9, 10).

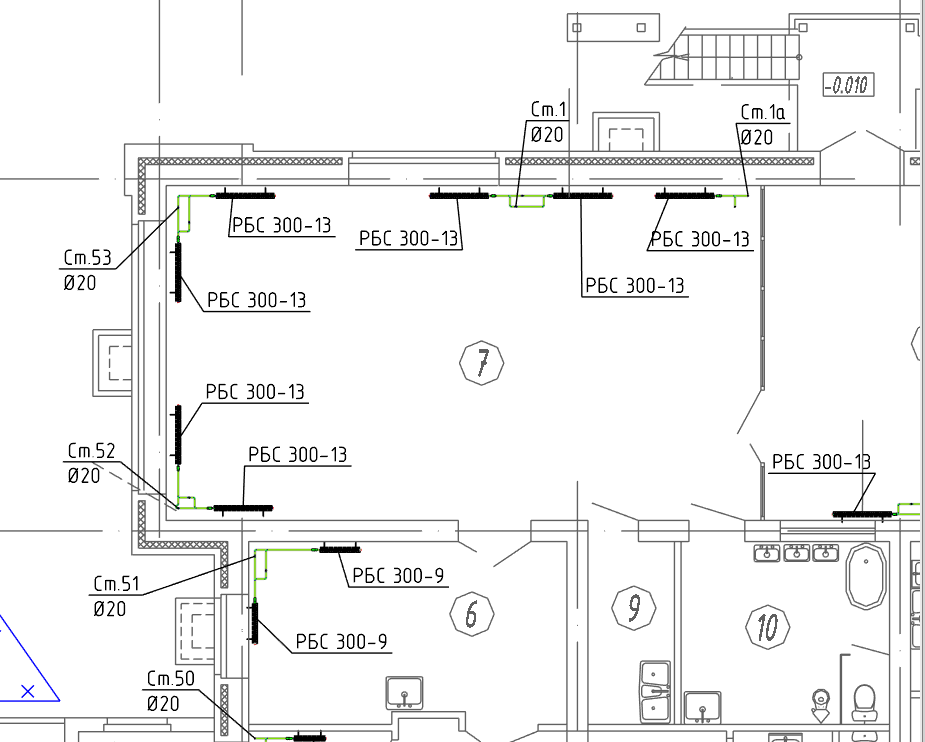

Рис. 9. Фрагмент плана отопления

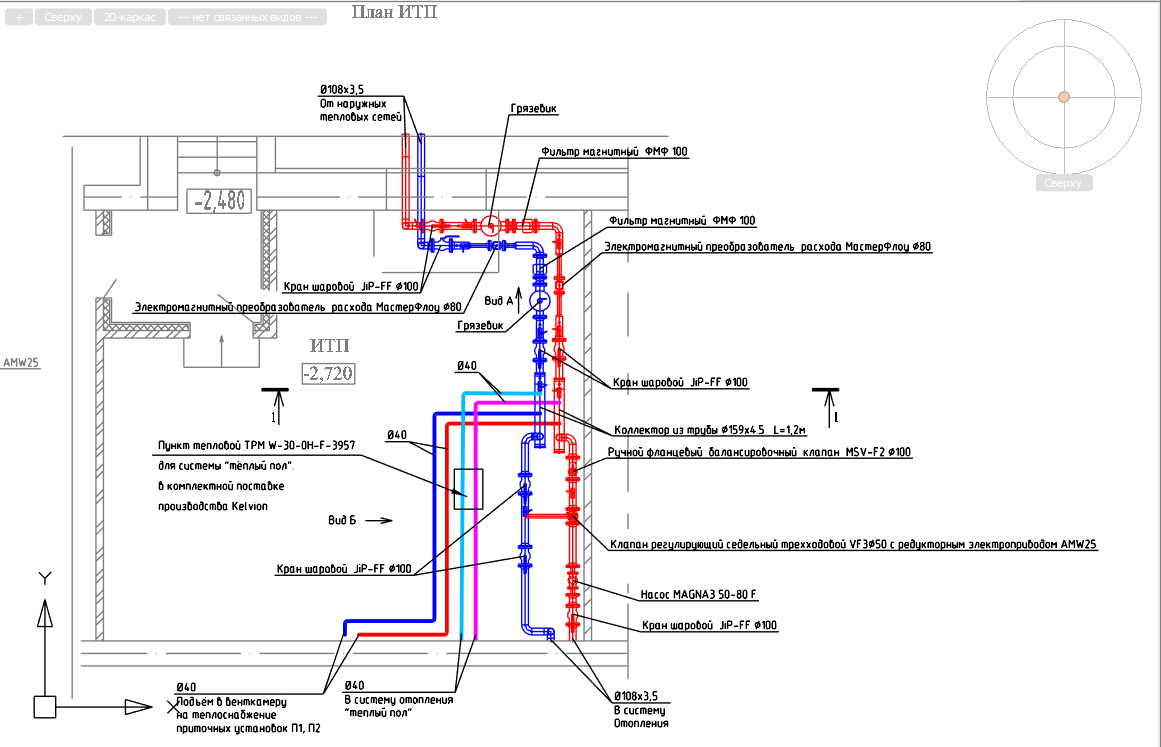

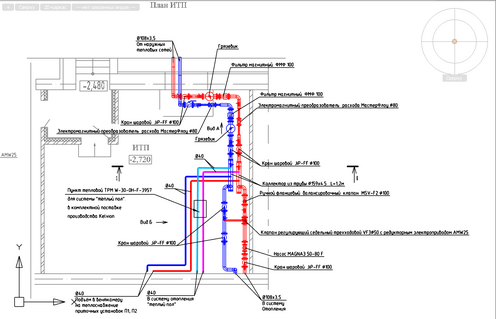

Рис. 10. План ИТП

Выводы

В программе nanoCAD BIM Вентиляция можно моделировать и оформлять планы, разрезы, изометрические виды не только систем вентиляции, но и систем отопления и кондиционирования (рис. 11).

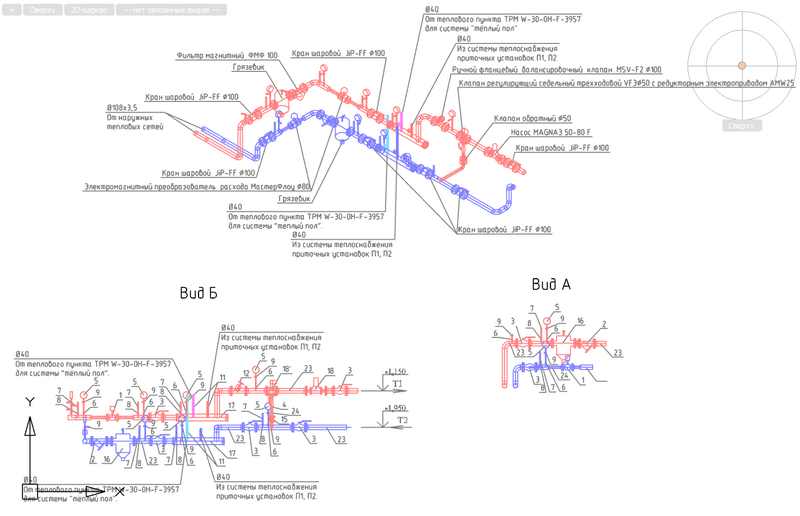

Рис. 11. Изометрический вид и разрезы по ИТП

Мы разобрали, как средствами программного решения nanoCAD BIM Вентиляция создавать и оформлять систему отопления. Продемонстрировали, как подготовить базу компонентов, импортировать или создать графику радиаторов и трубопроводов, задать точки подключения и типы оборудования, а также смоделировать трассы и собрать систему радиаторного и напольного отопления.

Функционал программы позволяет выполнять полный цикл проектирования инженерных систем в среде ТИМ: от построения модели до выпуска рабочей документации. На основе единой ТИМ-модели можно создавать планы, разрезы и изометрические виды систем вентиляции, отопления и кондиционирования, обеспечивая целостность модели, сокращая время оформления и повышая точность проектных решений.
