Более двадцати лет ООО «Петропроект» работает в области сложных и опасных объектов. Пилотным проектом, выполненным в отечественном программном обеспечении, стало формирование модели насосной станции противопожарного водоснабжения. В разработке приняли участие несколько подрядчиков.
Безопасность и качество
ООО «Петропроект» было основано в 2003 году. Основное направление деятельности — перевалка нефтехимических продуктов: компания сочетает инновации и проверенные решения для обеспечения максимальной эффективности и безопасности. Также предприятие проектирует гражданские, промышленные, опасные и особо опасные объекты. Специалисты компании занимаются сопровождением экспертизы, авторским надзором и созданием цифровых информационных моделей (ЦИМ). Выполненные проекты отвечают самым строгим требованиям промышленной, экологической, взрывопожарной безопасности и обладают оптимальной конкурентоспособностью.
Модель по правилам
В ООО «Петропроект» обратился заказчик, которому необходимо было разработать ЦИМ для реконструкции насосной станции противопожарного водоснабжения руслового типа, включая наружные сети
В ходе проекта предполагалось реконструировать строительные конструкции и создать более десяти инженерных систем, поэтому к процессу подключили еще шесть подрядчиков.
Требования заказчика основывались на СП
В техническом задании были заданы цвета для формирования информационной модели, параметров элементов, формат обмена данными с клиентом, требования к детализации, а также к программному обеспечению. Проект стал для компании пилотным, поэтому во время работы возникли определенные сложности.
Для создания модели «Петропроект» выбрал систему Model Studio CS. Услуги комплексного внедрения, включая поставку лицензий и техническую поддержку, предоставила компания «СИЭС Групп» —
Выбор ПО был обусловлен следующими причинами:
- это профильное ПО;
- набор параметров соответствует государственным стандартам;

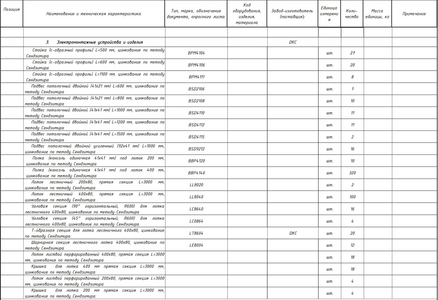

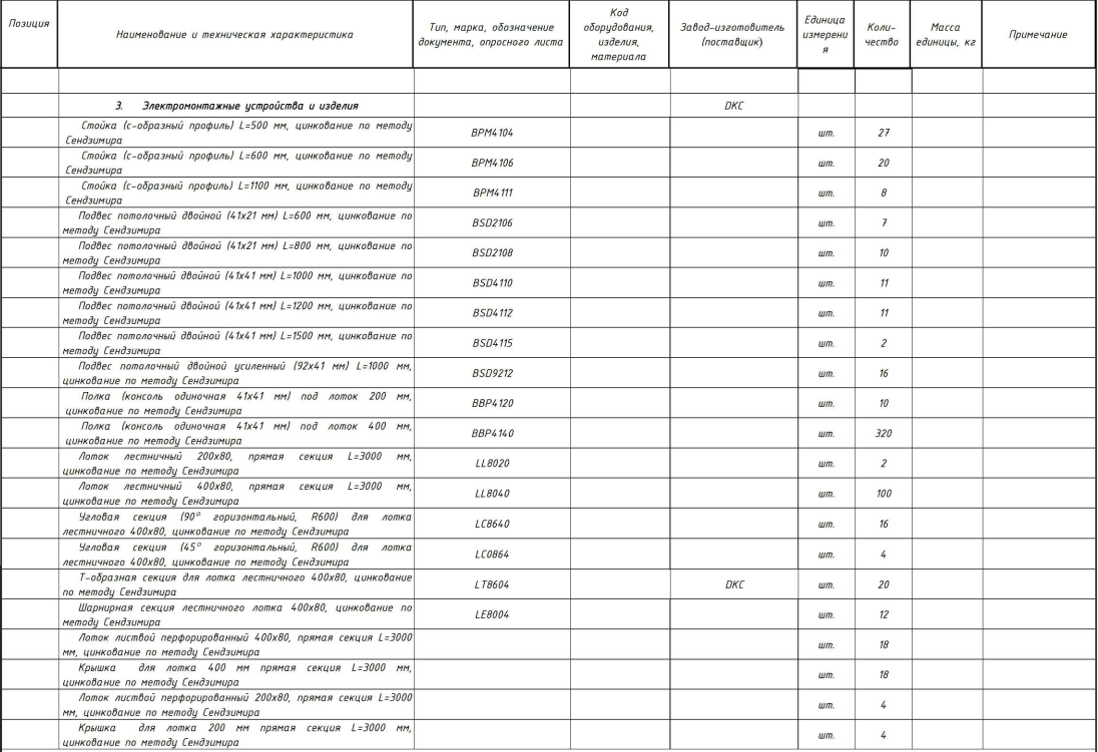

- имеется готовая база данных элементов, преднастроенных проекций и спецификаций;
- «СиСофт Девелопмент» предоставляет техническую поддержку и обновление версий продуктов.
Проверочная работа

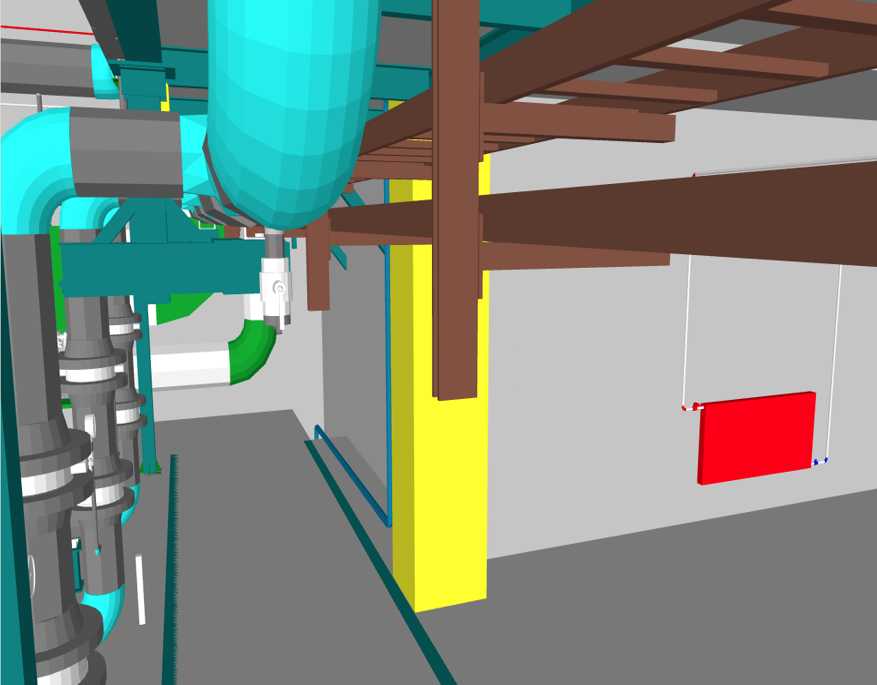

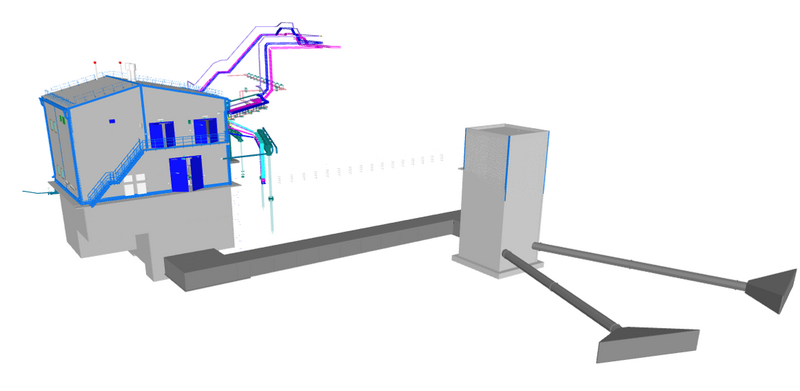

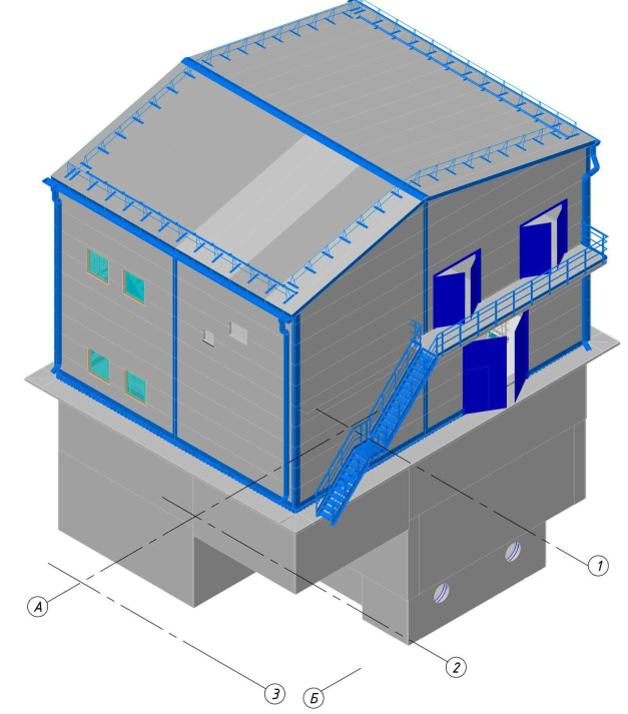

Модель была выполнена для реконструируемой насосной станции противопожарного водоснабжения руслового типа, нового водозабора, наружных сетей,
|
|
Благодаря
Кроме того, потребовалось изменить сечение воздуховода при пересечении с элементами смежных отделов.
Возникли и функциональные коллизии: выяснилось, что к резервуарам не предусмотрен подход — это означало, что в дальнейшем их нельзя будет установить и обслуживать. Поэтому пришлось создать дополнительную площадку. При внесении изменений ЦИМ позволяла оперативно устранять пересечения с другими системами.
|
|
|
|

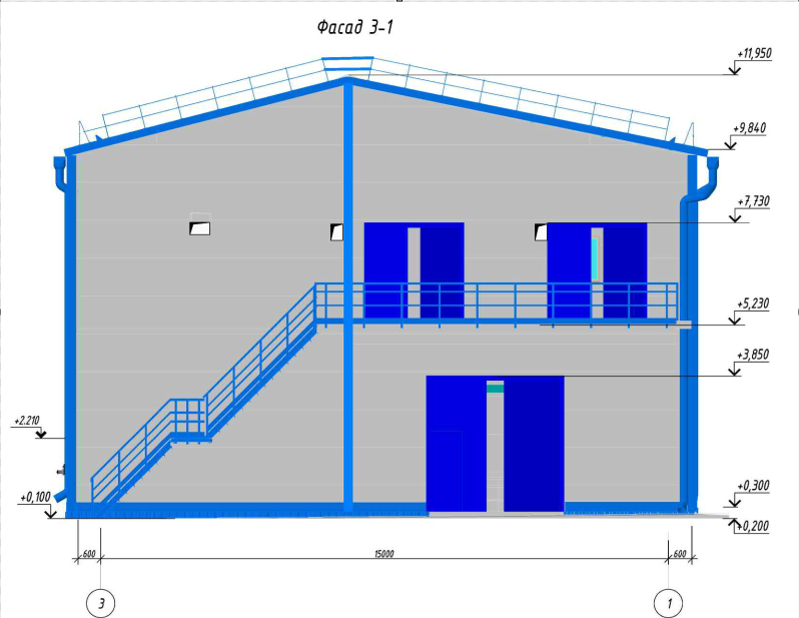

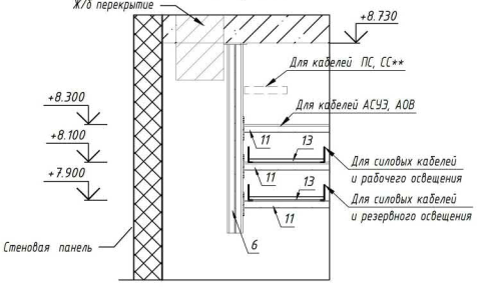

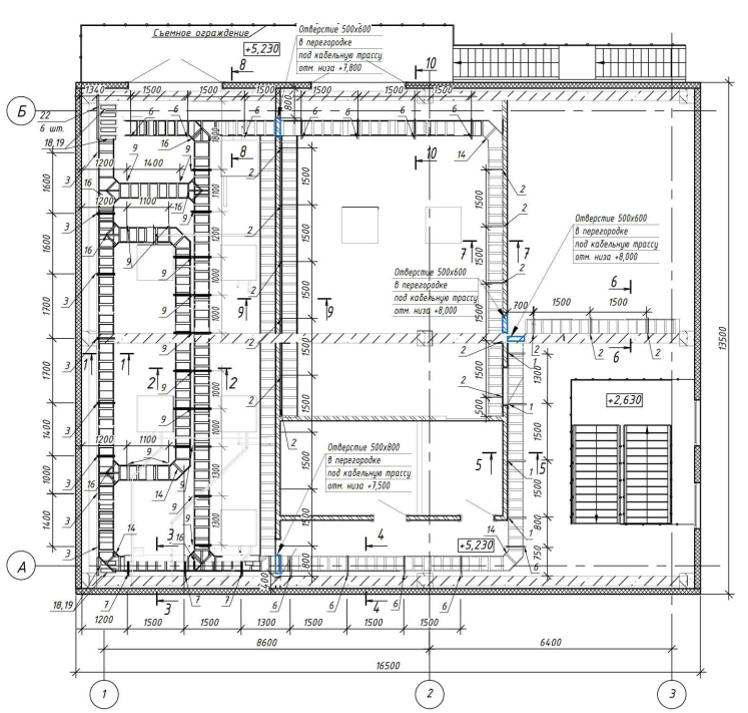

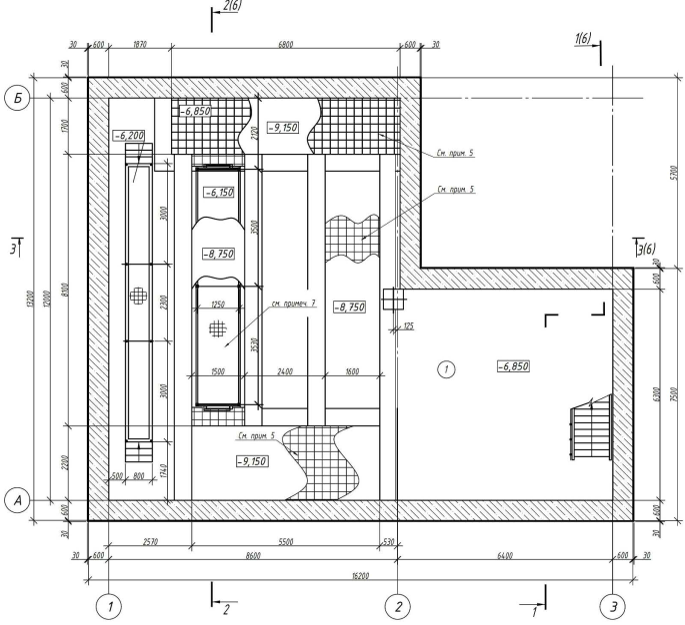

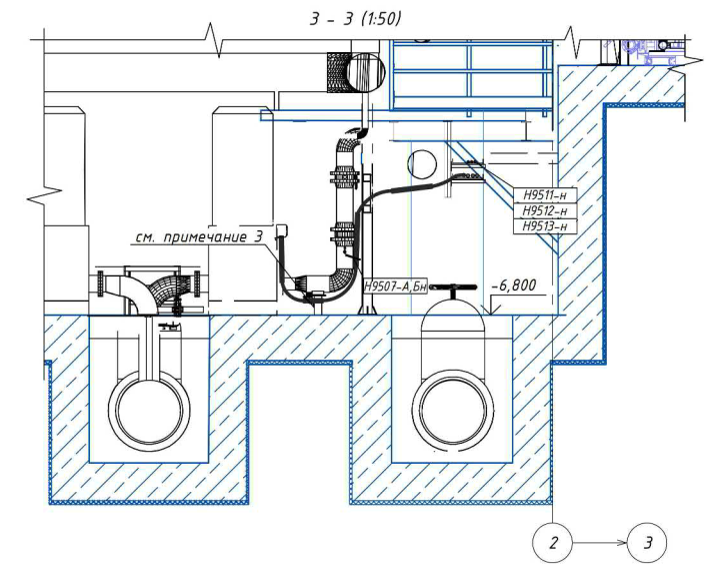

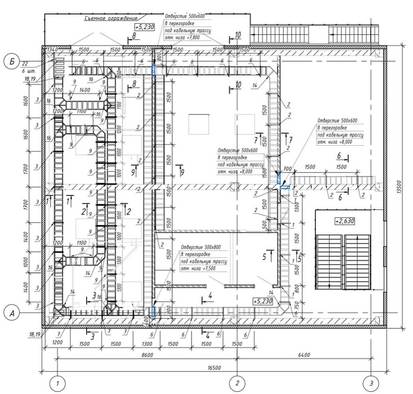

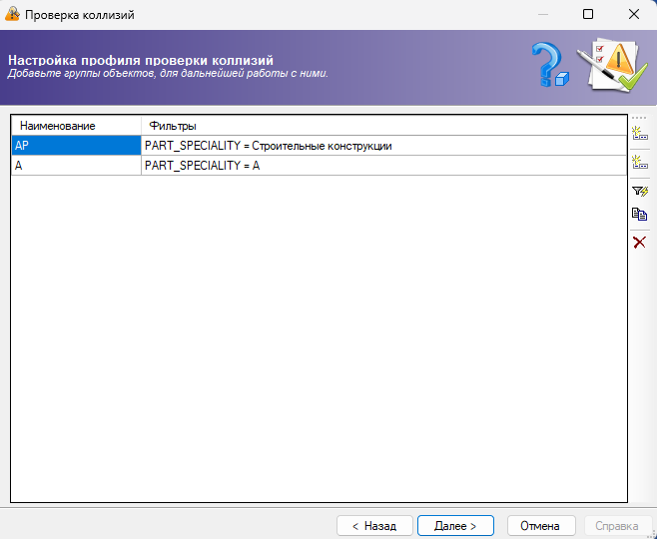

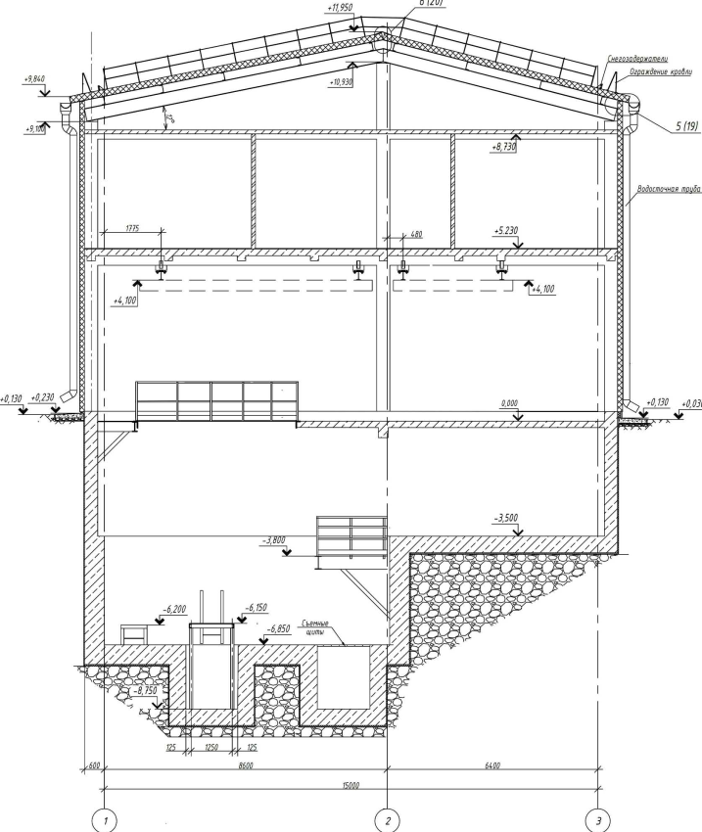

«В программе CADLib Модель и Архив мы проверяли пересечения элементов смежных отделов. Расположение поверхностей этих элементов выполнено в геокоординатах. В процессе проектирования станции компоненты были параметризированы, что позволило создать преднастроенные проекции, заложенные в ПО. При генерации изометрии фасадов ручная доработка составила около пяти процентов, при создании разрезов и планов — около двадцати. В эти проценты входила работа по использованию условных графических обозначений, штриховок, размерных линий и выносок», — рассказывает
BIM-менеджер ООО «Петропроект» Владислав Григорьев.
|
|
Трудности перевода

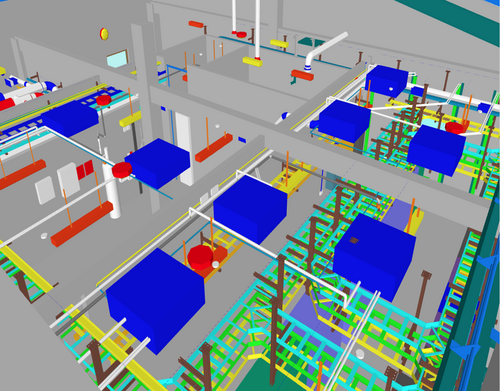

Для проектирования конструкций и систем использовался разный софт. Архитектурные решения, железобетонные и металлические конструкции, система контроля и управления доступом, освещение, наружные сети и электроснабжение были созданы в продуктах Model Studio CS. За отдельные объекты отвечали сторонние подрядчики, которые применяли иностранное ПО. Поэтому некоторые коллизии стали появляться после экспорта в формате IFC. Например, при передаче ЦИМ насосной станции в программу Revit перестали отображаться стеновые панели. Ошибки возникали и во время работы с элементами выдавливания в редакторе оборудования. Для создания единой информационной модели файлы подгружались в программу CADLib Модель и Архив, после чего готовая модель передавалась заказчику.
В ходе реализации проекта специалисты компании приобрели навык автоматического назначения цветов элементам и распределения их по слоям в зависимости от параметров. Толщина и тип линии, а также штриховка назначались в преднастроенных проекциях. Проект был выполнен за полтора года. Благодаря ЦИМ он стал более наглядным, что способствовало лучшей координации при взаимоувязке систем и строительных конструкций. Сотрудники ООО «Петропроект» по достоинству оценили удобство комплексной системы Model Studio CS и планируют дальнейшее освоение новых инструментов отечественного ПО.
|
|
|
|
