Цифровые информационные модели занимают особое место в работе АО «Гипровостокнефть». С помощью технологий информационного моделирования (ТИМ) предприятие разрабатывает крупные площадные объекты: центральные пункты сбора, установки подготовки нефти и газа, газоперерабатывающие станции и многое другое.
Институт комплексного проектирования
АО «Гипровостокнефть» — ведущий отечественный комплексный институт
Ежегодно институт выпускает свыше 190 тысяч проектных документов, проводит порядка 300
Среди направлений деятельности института:
- концептуальное проектирование;
- проектирование комплексного обустройства месторождений нефти и газа;
- проектирование строительства и реконструкции объектов и сооружений добычи, подготовки и транспорта нефти и газа;
- авторский надзор за возведением объектов капитального строительства;
- выполнение комплексных инженерных изысканий и др.
ТИМ решают всё
Сегодня 100% крупных площадных объектов выполняется с применением
Сегодня на предприятии применяются разные модули линейки, основными из которых являются Model Studio CS Трубопроводы, Model Studio CS Строительные решения и Model Studio CS Кабельное хозяйство. В настоящее время институт занимается внедрением модуля Model Studio CS Отопление и вентиляция, тестируется Model Studio CS Электротехнические схемы. Ожидается официальный релиз модуля Model Studio CS КИП.
Стадии разработки моделей
Разработка моделей, как правило, начинается со стадии основных технических решений (ОТР) или проектной документации (ПД) с дальнейшей детализацией на стадии рабочей документации (РД). В институте в рамках интегрированной системы менеджмента разработаны и утверждены регламент информационного моделирования (BIM-стандарт) и ряд рабочих инструкций к нему. Кроме того, созданы процедуры взаимодействия проектных отделов в процессе работы с информационной моделью.
В случаях, когда заказчики предъявляют особые требования к информационным моделям, институт разрабатывает особые регламенты с учетом возможностей используемого ПО. В результате модели на каждой стадии разработки соответствуют согласованной с заказчиком степени детализации.
На стадии РД создаются информационные модели высокой степени детализации, включающие в себя, например:
- направление потока движения среды;
- сварные швы;
- зоны молниезащиты;
- зоны действия датчиков;
- изоляцию;
- зоны обслуживания.
Для каждой из 3D САПР создана база графических параметрических трехмерных компонентов, что значительно повышает скорость разработки информационных моделей.
Интеграция БДО с системами трехмерного моделирования
Одним из преимуществ технологий информационного моделирования АО «Гипровостокнефть» является интеграция БДО института с системами трехмерного моделирования линейки Model Studio CS. Каждый элемент модели содержит атрибутивную информацию, необходимую для его полной идентификации и получения о нем подробной информации. При этом перечень элементов выгружается из централизованной БДО в 3D САПР с помощью специально разработанных интеграционных механизмов.
Каждая позиция оборудования, однократно внесенная в БДО, затем может применяться во многих проектах. Одна и та же позиция может иметь закупочные коды разных заказчиков. Внесенный в БДО закупочный код применяется во всех проектах данного заказчика. Такой подход позволяет не заполнять значения атрибутов элементов
О настройках автоматизации
Для повышения эффективности работы в 3D САПР институт собственными силами формирует профили документирования, профили обработки моделей, стили оформления чертежей в соответствии с требованиями конкретного заказчика.
Одно из преимуществ Model Studio CS — это наличие гибких настроек и API, что позволяет создавать инструменты для автоматизации работы и интеграции с ПО, применяемым в организации. Специалисты САПР института, используя API, в частности, самостоятельно разработали интеграционный механизм Model Studio CS с собственной базой оборудования БДО и большой набор инструментов автоматизации. Эти средства постоянно развиваются в зависимости от возникающих потребностей — например, для автоматизации заполнения тэговых номеров, считывания больших объемов данных
На основе
Для сборок сводных моделей в институте используется Navisworks Manage, при этом параллельно внедряется CADLib Модель и Архив. Уже проработана технология сборки сводной модели, а для упрощения анализа коллизий в высоконагруженных моделях по предложениям специалистов института ГК «СиСофт» осуществлен ряд доработок, которые позволяют в полном объеме проводить проверку модели.
В настоящее время внедряемая технология уже применяется при выполнении реального проекта. При этом она полностью соответствует пожеланиям заказчиков, требующих передать им модель в формате CADLib Модель и Архив.
Нюансы импортозамещения
Единственное на предприятии направление в трехмерном моделировании, которое до недавнего времени не было «импортозамещено», — это раздел «Отопление и вентиляция».
Кроме того, институт осуществил перевод продуктов линейки Model Studio CS на отечественную систему управления базами данных (СУБД) PostgreSQL, а также отечественную графическую Платформу nanoCAD.
Отличные результаты

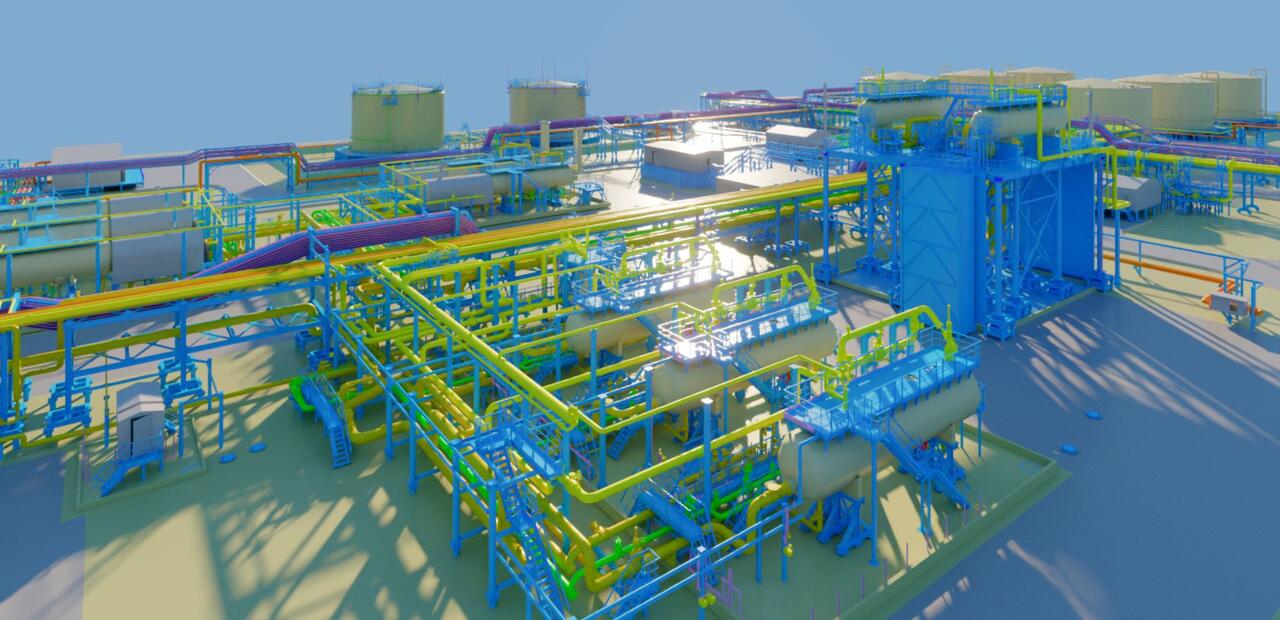

Сегодня в 3D САПР линейки Model Studio CS специалисты института разрабатывают информационные модели сложных промышленных объектов с большим количеством технических сооружений, с обвязкой, с нагруженными многоярусными эстакадами. При разработке информационных моделей в Model Studio CS задействовано почти 20 различных дисциплин проектирования.
|
|
Институт постоянно эволюционирует: развиваются и внедряются новые инструменты ТИМ, расширяются зоны применения информационного моделирования, изучаются возможности искусственного интеллекта для проверки качества информационных моделей, соблюдения норм и требований проектирования. На предприятии принимают и новые вызовы — готовятся к переходу на отечественную операционную систему Astra Linux. Это будет наиболее важный, глобальный и сложный вызов ближайшего времени.
начальник
Татьяна Гильмутдинова,
руководитель группы САПР отдела ИТ
АО «Гипровостокнефть»
