О возможности создания дополнительного функционала на примере трех небольших программ я рассказывал в апреле 2024 года на вебинаре «Нестандартные инструменты и методы работы при проектировании слаботочных систем в nanoCAD BIM ОПС и СКС».
Преобразование таблицы прокладки кабелей
nanoCAD BIM ОПС и nanoCAD BIM СКС формируют таблицу прокладки кабелей в виде, представленном на рис. 1.
Очень хорошо, что есть возможность получить данные по каждому сегменту прокладки кабеля:

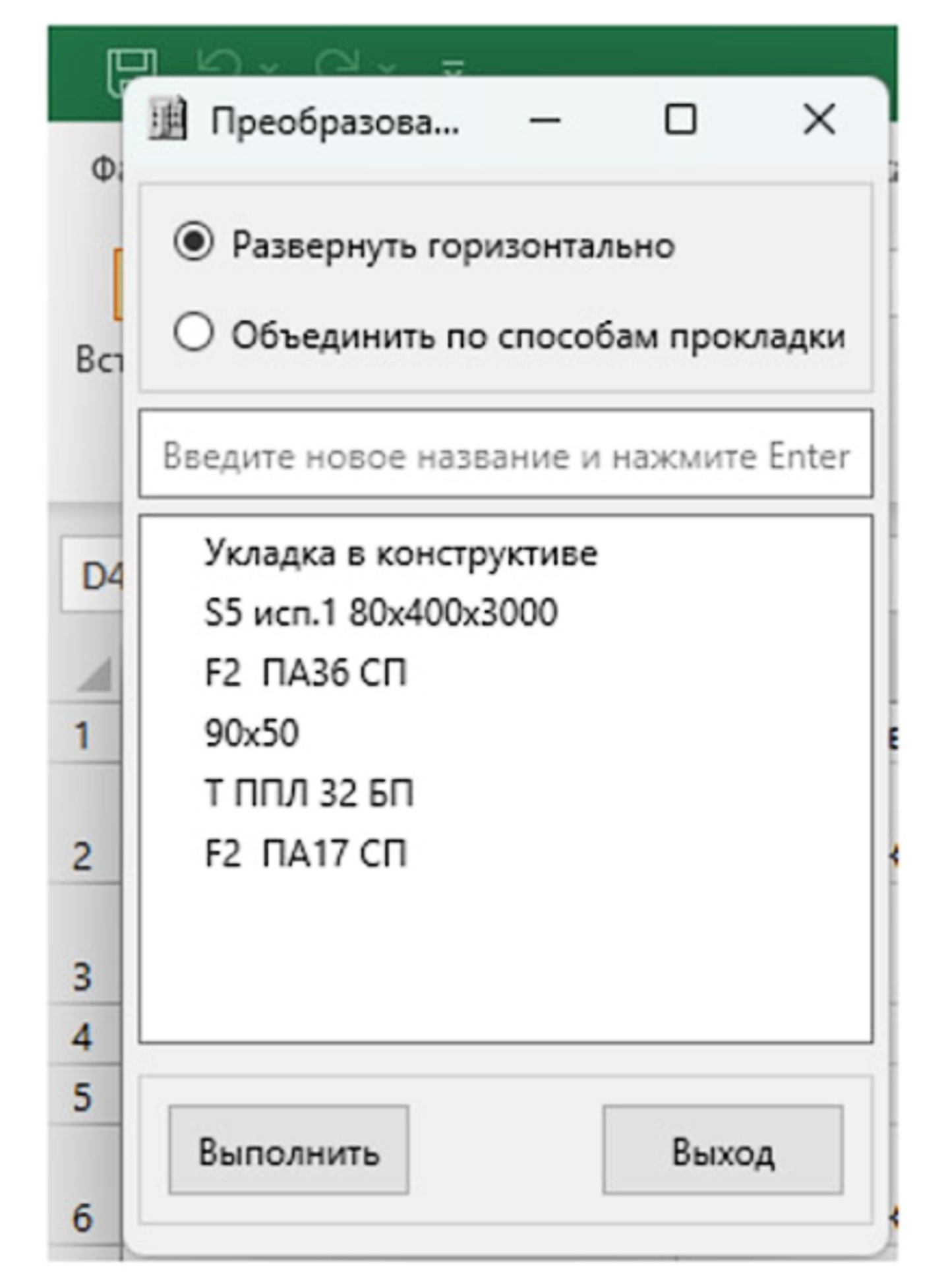

Как автор этой программы могу утверждать, что минимальный результат достигается нажатием одной кнопки Выполнить (рис. 3).
Каким образом получить этот результат?
После вывода таблицы прокладки кабелей в Excel из nanoCAD BIM ОПС или nanoCAD BIM СКС запускаем программу преобразования. В момент запуска она выбирает все уникальные наименования кабельных конфигураций и выводит их в список — обычное дерево, узлы которого можно перетаскивать, задавая им необходимый порядок следования. В том же порядке будут созданы столбцы для вывода данных.
Если проектировщика устраивают приведенные наименования столбцов, он просто нажимает кнопку Выполнить. Программа создает новый лист, куда копирует в нужной последовательности данные исходного листа. В конце листа приводятся итоговые значения по каждому кабелю: каким способом он проложен и какова длина прокладки этим способом. Также приводятся общие итоги по прокладке всех кабелей различными способами. 1600 строк исходной таблицы преобразуются в 400 строк новой

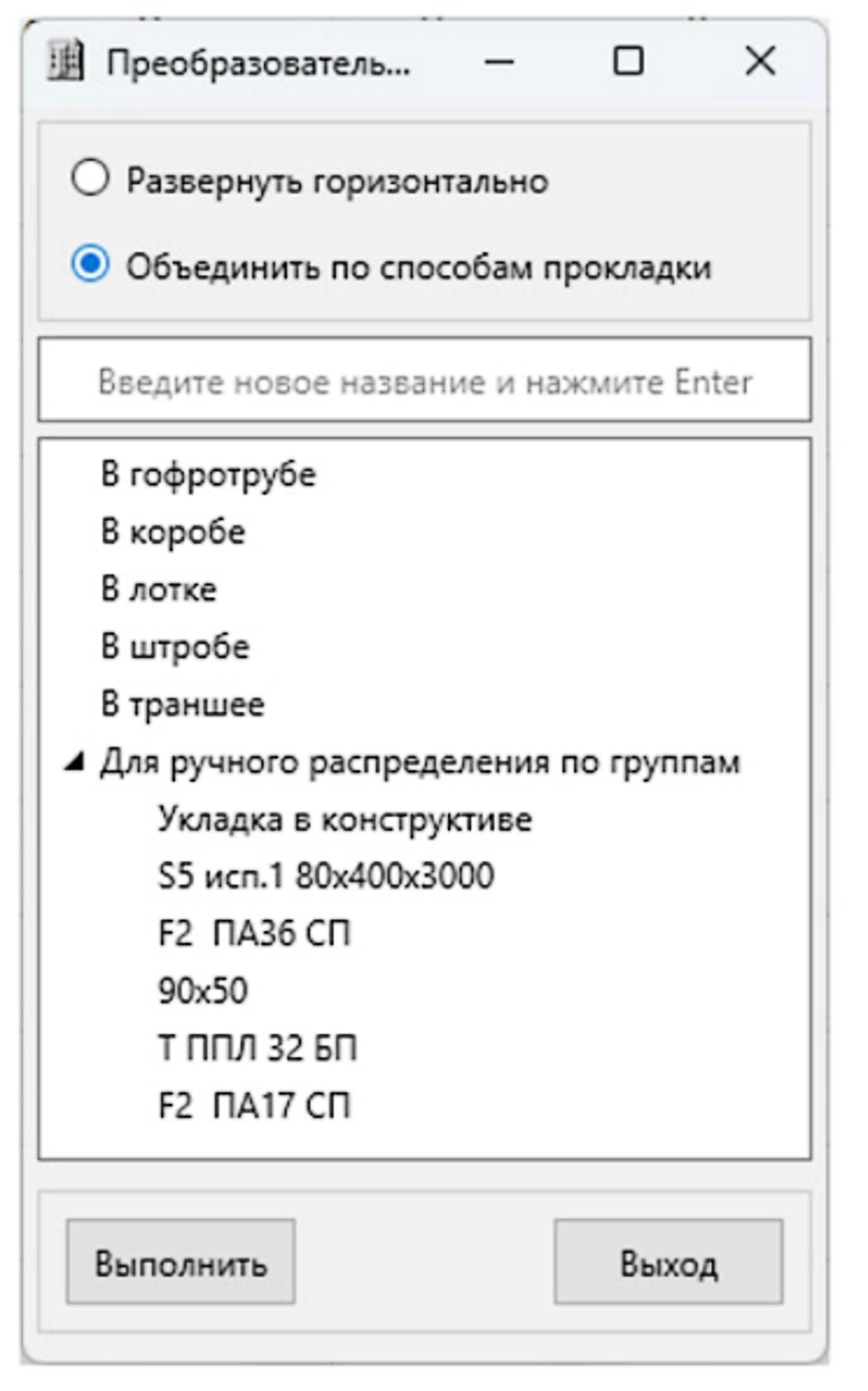

Если наименования конфигураций кабеленесущих систем не очень понятны или представлено множество похожих конфигураций, можно объединить их в группы. Для этого понадобится только установить переключатель в значение Объединить по способам прокладки (рис. 4).
Наименования первого уровня будут наименованиями столбцов (В лотке, В коробе…). Их можно добавлять, используя поле ввода наименований, и удалять лишние.
Наименования второго уровня необходимо распределить по группам путем перетаскивания или последовательных кликов: сначала выделяем для переноса наименование кабеленесущей системы, а затем наименование группы, в которую выполняется перенос. Дерево перестраивается, узел переносится.

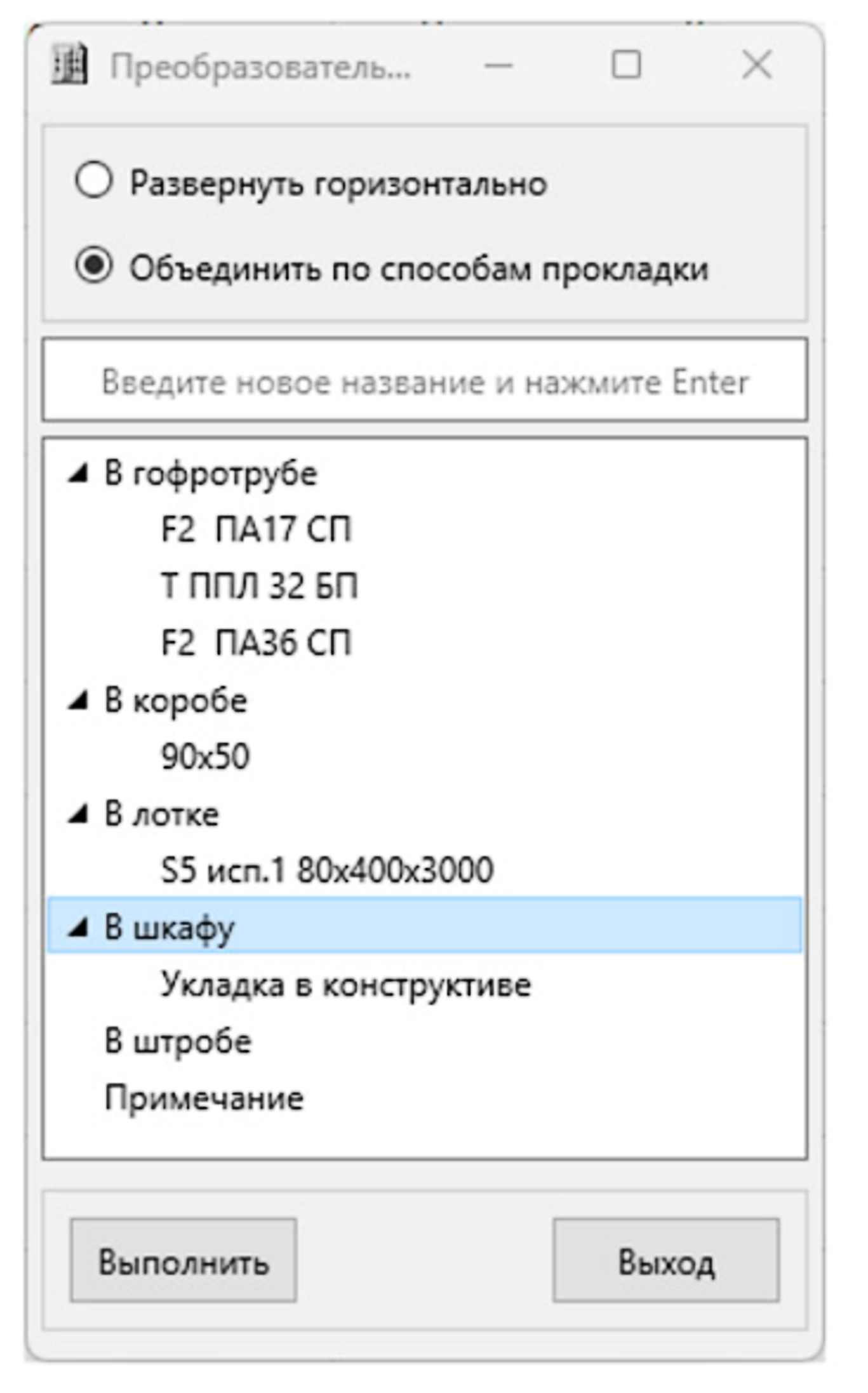

Возможный вариант структуры показан на рис. 5.

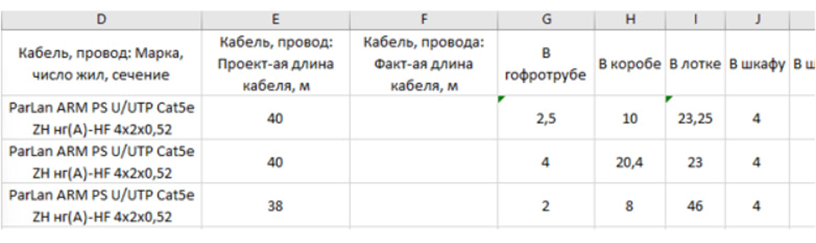

После нажатия кнопки Выполнить программа добавит очередной лист с преобразованными данными (рис. 6).
Остается добавить, что если проектировщик пользуется одинаковыми наименованиями конфигураций кабеленесущих систем, его работа дополнительно упростится: программа запоминает, какие конфигурации к каким группам были отнесены. При очередном запуске, обнаружив соответствующие конфигурации в новой таблице, она построит ранее примененное дерево.
Преобразование схем шкафов

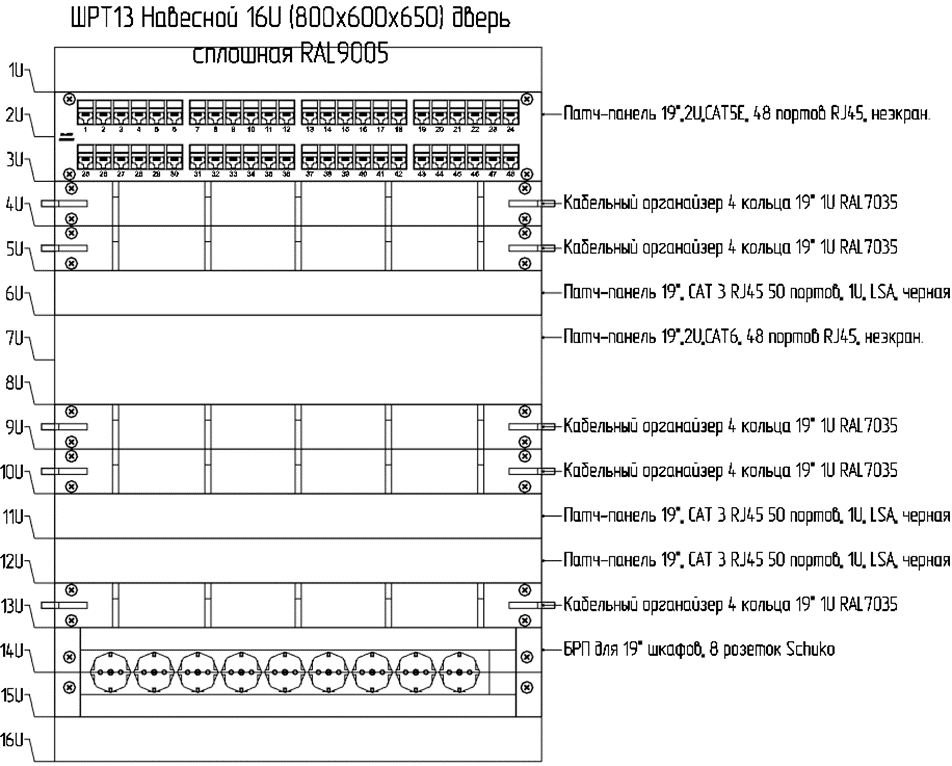

nanoCAD BIM СКС вычерчивает схему расположения оборудования в шкафу так, как показано на рис. 7.
Очевидно, что ей как минимум не хватает рамки формата с основной надписью. На самом деле можно сделать еще

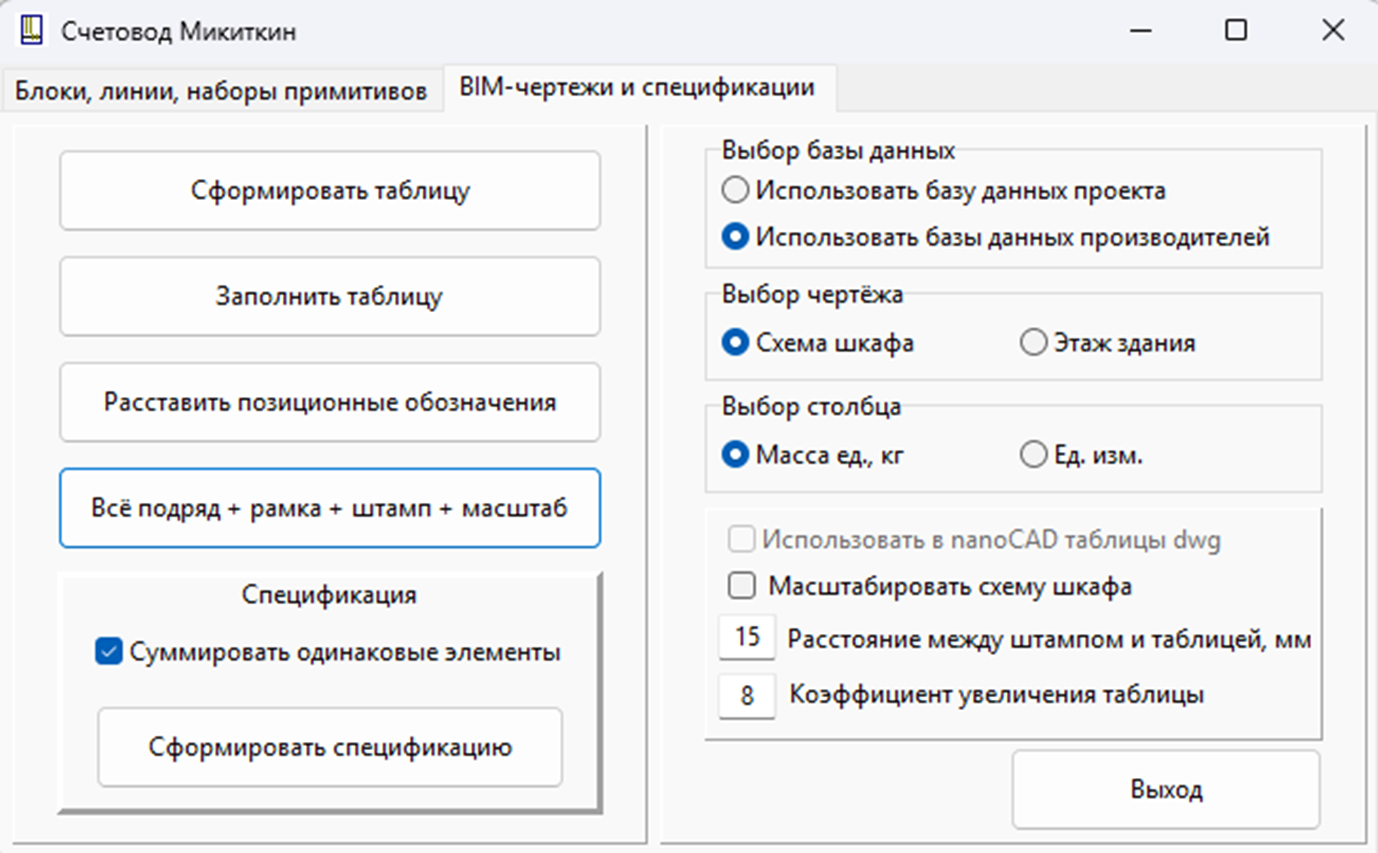

Все это достигается одним нажатием кнопки, если использовать разработанную мной программу преобразования. Та самая кнопка — на рис. 9.

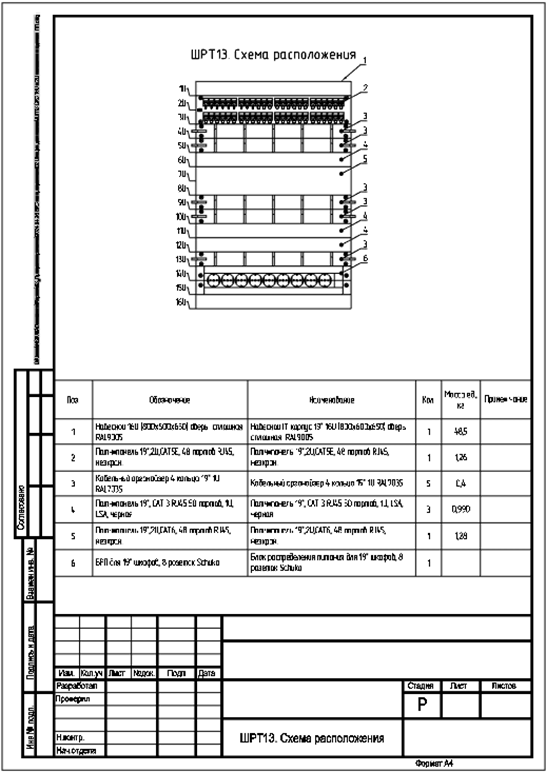

Для получения результата вычертите схему телекоммуникационного шкафа в программе nanoCAD BIM CKC или откройте ранее сохраненную схему в nanoCAD любой конфигурации. Нажмите кнопку Все подряд + рамка +… Программа создаст схему, аналогичную представленной на рис. 8.
Этот процесс разбит на этапы, которые могут быть выполнены последовательно нажатием соответствующих кнопок в окне программы:
- оборудование на схеме выполнено блоками, в которых текстовыми примитивами приведены марки оборудования, использованного в шкафу. На первом шаге программа преобразования выбирает эти марки и заносит в таблицу перечня оборудования;
- следующим шагом программа заполняет таблицу. Для этого в зависимости от положения переключателя она обращается к базе данных производителя или проекта и выбирает из нее недостающие данные по оборудованию;
- третий шаг: программа заменяет текстовые надписи возле оборудования позиционными обозначениями и проставляет их в таблице;
- на четвертом шаге (отдельной кнопки для него нет) программа определяет формат, в который поместится данная схема (А4 или А3), а затем добавляет шаблон форматной рамки и основной надписи.
Шаги 2 и 3 можно менять местами.
Основную надпись можно будет заполнить с применением программы «Реквизитор», которая используется для окончательного оформления тома документации (подробнее я расскажу об этом в следующем материале).

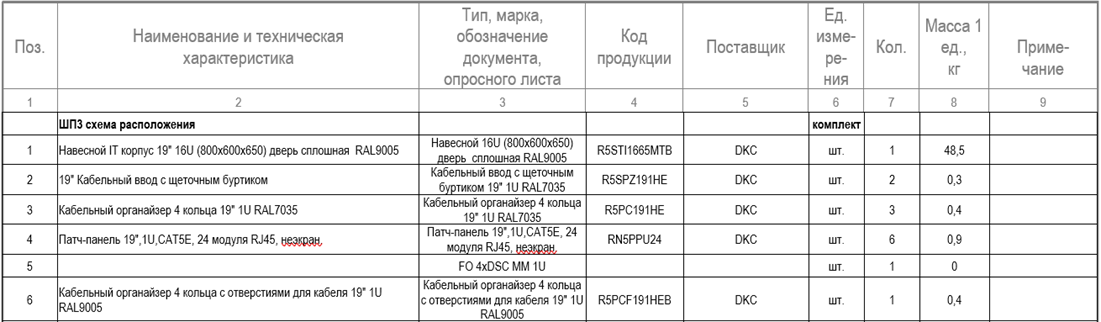

Значения, приведенные в перечнях оборудования на чертежах, могут быть собраны программой в девятиграфную спецификацию с суммированием однотипных элементов или без него. Этот функционал работает с любыми чертежами, даже выполненными в базовой платформе. Заполните таблицы на чертежах; укажите программе, из каких файлов собрать данные, — и она сформирует итоговую спецификацию. А для nanoCAD BIM СКС имеется дополнительная возможность обратиться к базе данных и выбрать из нее сведения по оборудованию, которых нет в таблице (например, информацию о производителе) — (рис. 10).
Программа поиска по базам данных
nanoCAD BIM ОПС использует более шестидесяти баз данных производителей. В ранних версиях поиск по базам отсутствовал как таковой.

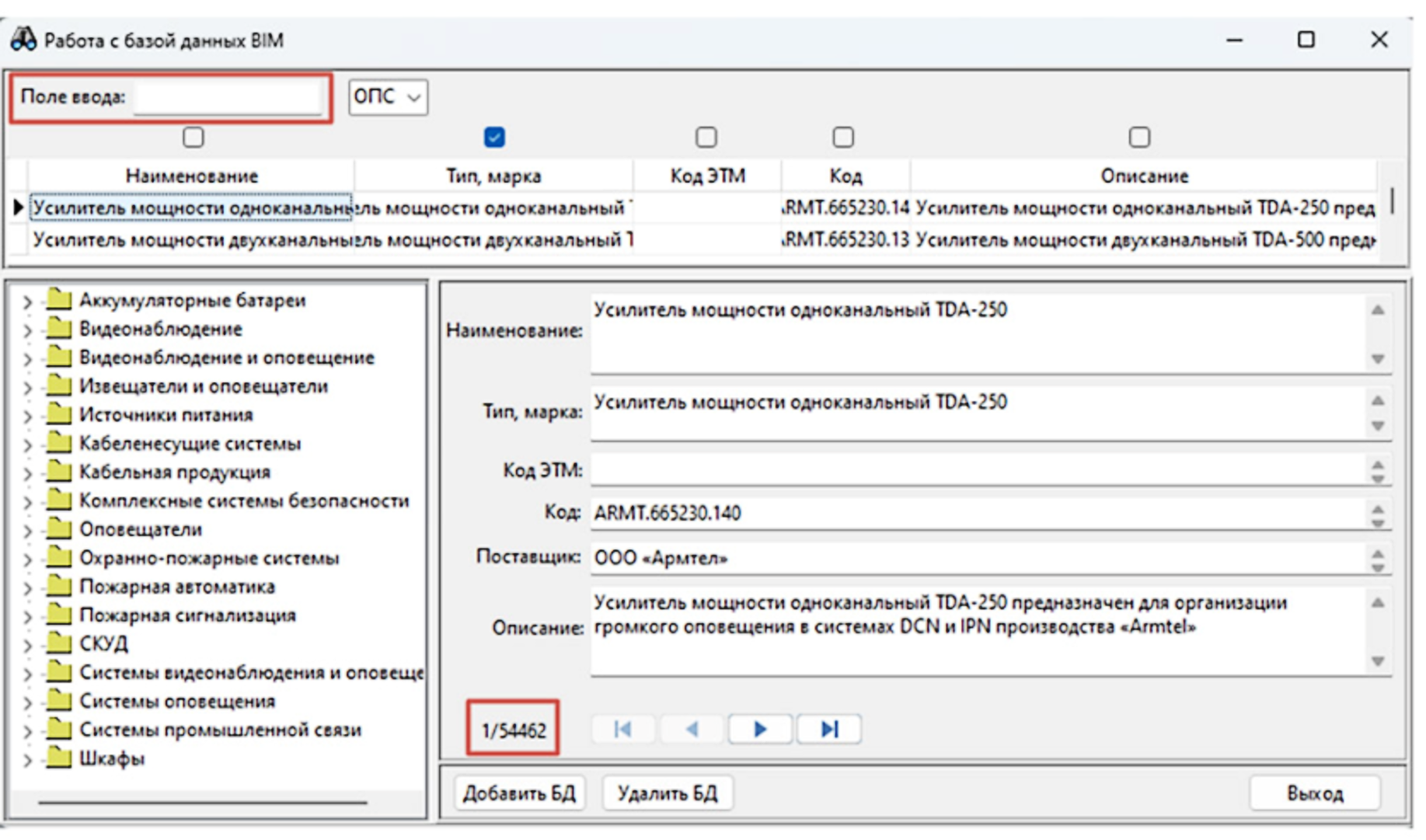

Чтобы упростить новым пользователям nanoCAD BIM ОПС знакомство с программой в части поиска нужного оборудования, а также для проверки технической возможности выполнить поиск по всем базам данных одновременно, была написана программа DataBIM (рис. 11).
Ее особенностью является построение дерева данных одновременно по всем базам производителей, имеющимся в распоряжении проектировщика. Улучшена работа с самим деревом данных — например, есть возможность двойным кликом мыши развернуть или свернуть все дерево. Клик правой кнопкой разворачивает или сворачивает любую ветку — вам не понадобится щелкать по каждому отдельному узлу, чтобы посмотреть, что в нем находится.

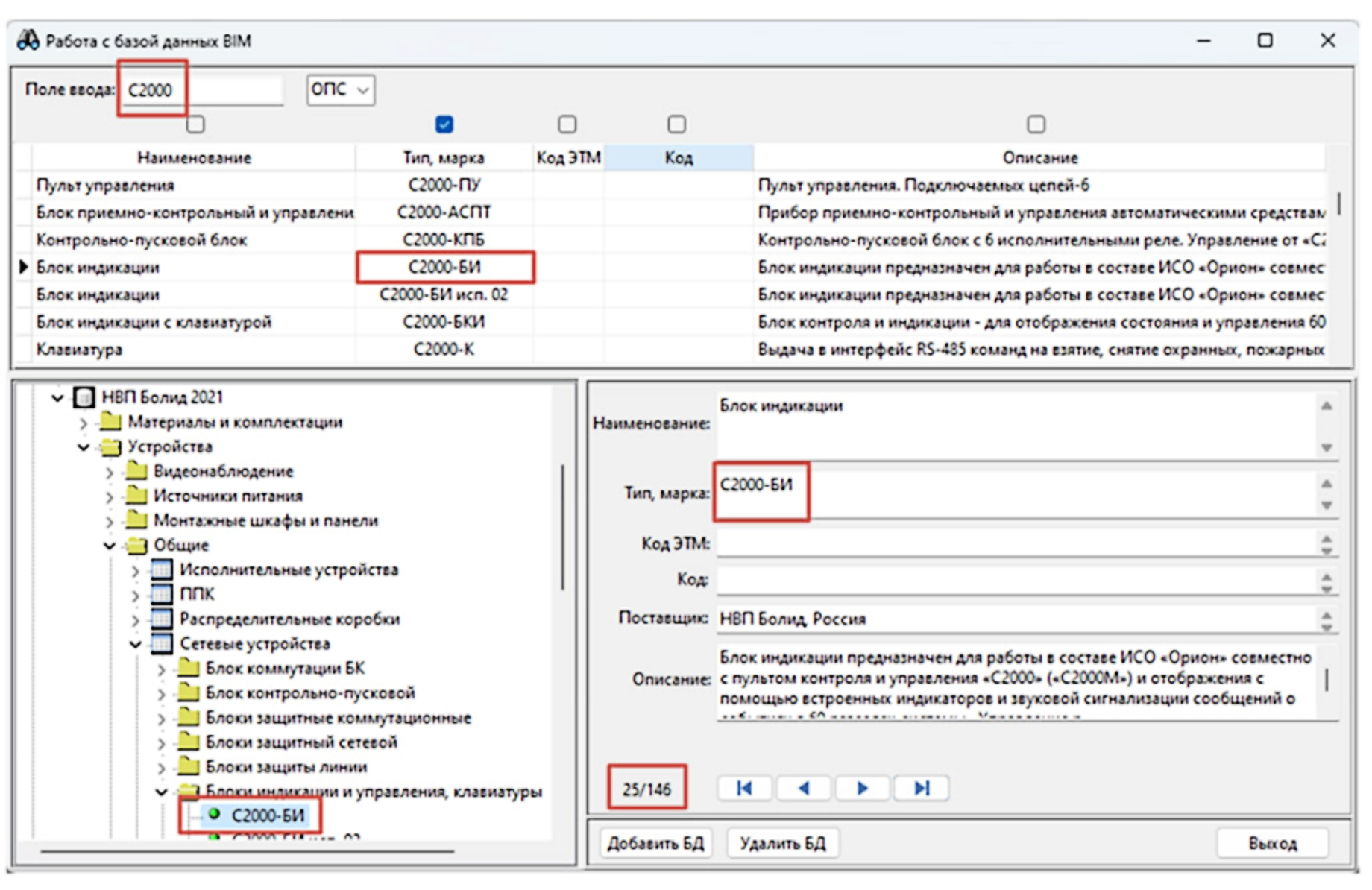

Фильтрация данных при наборе символов в поле ввода выполняется автоматически после появления очередного символа, а значит не нужно нажимать дополнительную кнопку Найти. Данные отображаются как таблица в верхней части окна программы, позволяющая выполнять прокрутку колесом мыши, что обеспечивает просмотр нескольких записей в секунду. Для указания поля поиска достаточно установить или снять галочку в поле над соответствующим столбцом (рис. 12).
Для отображения узла дерева, соответствующего выбранной записи, необходимо кликнуть мышью в показанном на рис. 12 поле Тип, марка.
Возможность обеспечить поиск по такому большому массиву информации достигается благодаря формированию выборки из баз данных производителей в промежуточную базу. То есть пользователь сначала добавляет необходимые ему базы в перечень обрабатываемых. А затем программа выбирает из них сведения в объеме, необходимом для заполнения девятиграфной спецификации, и формирует промежуточную базу данных.
Процесс формирования промежуточной базы данных достаточно быстр: в зависимости от производительности компьютера все базы данных производителей обрабатываются
Важное ограничение: DataBIM никак не влияет на работу nanoCAD BIM ОПС. Выполненный в ней поиск лишь демонстрирует пользователю, в какой из папок какого производителя находится интересующая его позиция.
DataBIM реализована для nanoCAD BIM ОПС, но в случае заинтересованности пользователей ее можно настроить на работу с другими программными продуктами nanoCAD Инженерный BIM.
Заключение
В статье кратко представлен функционал трех программ, которые призваны упростить труд проектировщика, использующего в работе nanoCAD BIM ОПС и/или nanoCAD BIM СКС.
По тем или иным причинам данный функционал отсутствует в обоих продуктах. Своими программами я продемонстрировал техническую возможность реализовать эти функции — и буду рад, если разработчики добавят аналогичные решения.
В действительности задач, подобных тем, о которых говорилось в статье, гораздо больше. Мы хотим, чтобы выполнялось еще и это, и это, и это — набор пожеланий у каждого свой.
