Сегодня российские предприятия активно внедряют технологии информационного моделирования (ТИМ). Однако практика показывает, что успешность таких внедрений зависит от множества факторов, включая уровень подготовки сотрудников, наличие квалифицированных менеджеров и правильный выбор первого пилотного проекта. О своем опыте внедрения программного комплекса Model Studio CS от российского разработчика «СиСофт Девелопмент» (входит в состав компании «Консалт-Про») рассказал руководитель ТИМ-отдела Проектного института «Пластполимер-Сибирь» Андрей Иващенко.

В 2023 году компания приобрела у АО «СиСофт Девелопмент» лицензии на использование ПО Model Studio CS, а также заключила договоры на техническую поддержку и обучение сотрудников. Изначально роль ТИМ-менеджера была возложена на специалиста ИТ-отдела, который не имел необходимых профессиональных компетенций и опыта ведения подобных проектов. Кроме того, выполнение первого пилотного проекта откладывалось из-за высокой загрузки инженерного персонала. В результате специалисты компании не освоили новый инструмент и едва не поставили под угрозу срыва сроки сдачи важного проекта. Этот негативный опыт заставил руководство пересмотреть стратегию внедрения ТИМ.

Андрей Владимирович Иващенко,
руководитель ТИМ-отдела Проектного института «Пластполимер-Сибирь»

Для решения возникших проблем в компании было предпринято несколько шагов. Андрей Иващенко рассказал: «Во-первых, мы привлекли опытного ТИМ-менеджера, который возглавил проект внедрения и разработал стратегию долгосрочного развития этого направления. Во-вторых, была создана внутренняя база знаний — доступный для сотрудников специализированный интернет-портал, где размещалась вся необходимая информация о новых технологиях, методах работы, а также выкладывались видеоматериалы. В начале 2024 года более 15 специалистов прошли обучение по продуктам в рамках семи специализированных курсов. Затем мы отобрали и реализовали пилотный проект».

Ключевым фактором успеха стал выбор подходящего пилотного проекта. Им стала работа над техническим перевооружением площадки цеха по производству метил-трет-бутилового эфира для компании «Омский каучук». Важная особенность проекта заключалась в пожелании заказчика максимально задействовать существующую инфраструктуру производственного цеха. Первоначально работа осуществлялась в двумерном виде с использованием AutoCAD. Однако рост технологического наполнения потребовал внедрения методов перекрестной проверки всех разделов проекта на возможные конфликты и коллизии. Для решения этой задачи специалисты перешли к созданию объемных 3D-моделей в среде Model Studio CS. Затем была проведена проверка трехмерных моделей на наличие коллизий в специальном программном обеспечении от ГК «СиСофт» — CADLib Модель и Архив. Выявленные несоответствия устранялись посредством внесения изменений в рабочие чертежи. Готовые трехмерные модели были предоставлены подрядным организациям на строительной площадке и техническим службам заказчика, что способствовало быстрому и глубокому погружению всех специалистов в особенности проекта и принятию оперативных решений. В дальнейшем трехмерные модели, дополненные необходимой информацией, службы заказчика планируют использовать при эксплуатации данного объекта на протяжении всего жизненного цикла.

В настоящий момент разрабатываются 3D-модели для демонстрации заказчику возможностей использования информационных моделей при эксплуатации производства. В них указана вся необходимая информация по каждой единице оборудования и по каждой линии технологических трубопроводов, в том числе дата ввода в эксплуатацию, дата последнего испытания, дата прохождения экспертизы промышленной безопасности, а также будет приложена конструкторская документация к соответствующему оборудованию. Использование подобных моделей при эксплуатации производственных мощностей значительно облегчит труд линейного производственного персонала, а также предоставит высшему руководству и сотрудникам смежных подразделений возможность не выходя из кабинета оперативно получать информацию о любой единице оборудования на производстве.

«Этот проект наглядно продемонстрировал успешность перехода от традиционного двумерного проектирования к современным методикам трехмерного моделирования, способствующим повышению качества и скорости реализации проектов в области химической промышленности», — отметил Андрей Иващенко.

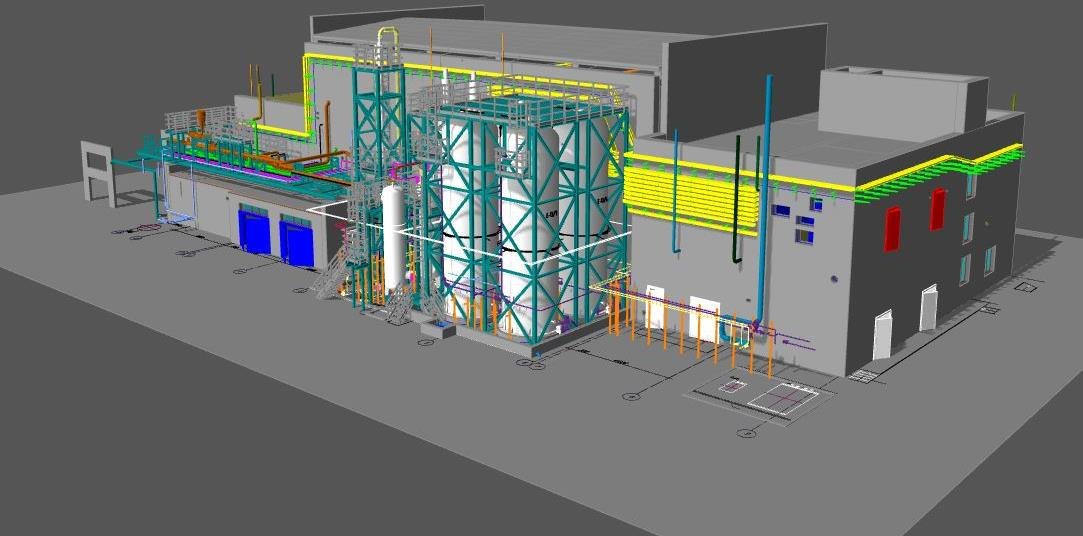

Проект «Техническое перевооружение площадки цеха МТБЭ по производству метил-трет-бутилового эфира» для компании «Омский каучук»

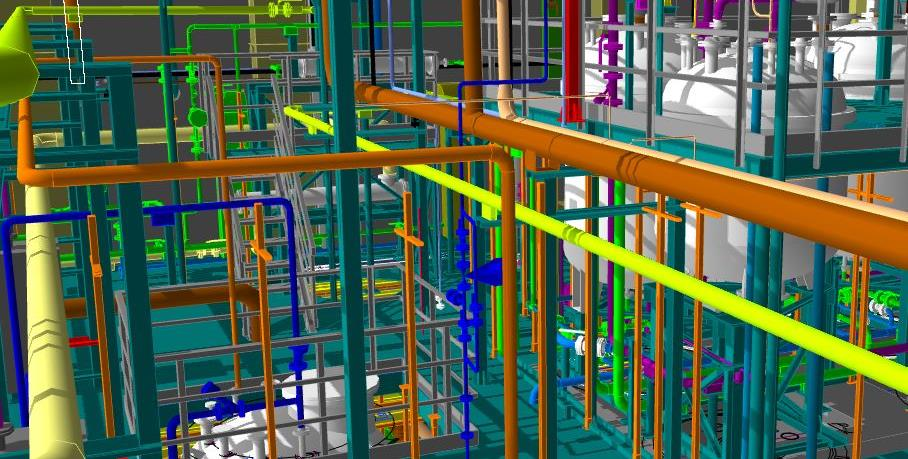

Учтено пожелание заказчика максимально использовать при проектировании существующую инфраструктуру производственного цеха

Важным шагом для компании «Пластполимер-Сибирь» стала работа над проектом «Газпромнефть — Каталитические системы».

«Нашей командой было проведено лазерное сканирование блочно-модульных установок. После сбора исходных данных облако точек подверглось обработке в специализированном ПО nanoCAD Облака точек, где было реализовано эффективное распознавание элементов трубопроводных конструкций, позволяющее автоматически получать модели труб и осевых линий. Затем полученные данные были переданы в технологический отдел для дальнейшей разработки трехмерных моделей установок с использованием программного комплекса Model Studio CS Трубопроводы. На их основе созданы точные изометрические схемы и соответствующие спецификации оборудования», — рассказал Андрей Иващенко.

Тем не менее применение новых инструментов всегда связано с определенными сложностями.

«Одна из главных трудностей заключается в отсутствии отечественных аналогов многих комплектующих, что затрудняет сбор всех необходимых сведений для построения виртуальных моделей. Кроме того, обработка большого объема данных требует мощных вычислительных ресурсов, особенно когда речь идет о крупных производственных предприятиях. Также возникает проблема совместимости разных программных продуктов», — отметил Андрей Иващенко.

Однако, по словам эксперта, преимущества отечественных решений очевидны благодаря повышению точности проектирования, экономии ресурсов и увеличению эффективности принятия решений на этапе строительства и эксплуатации объекта.

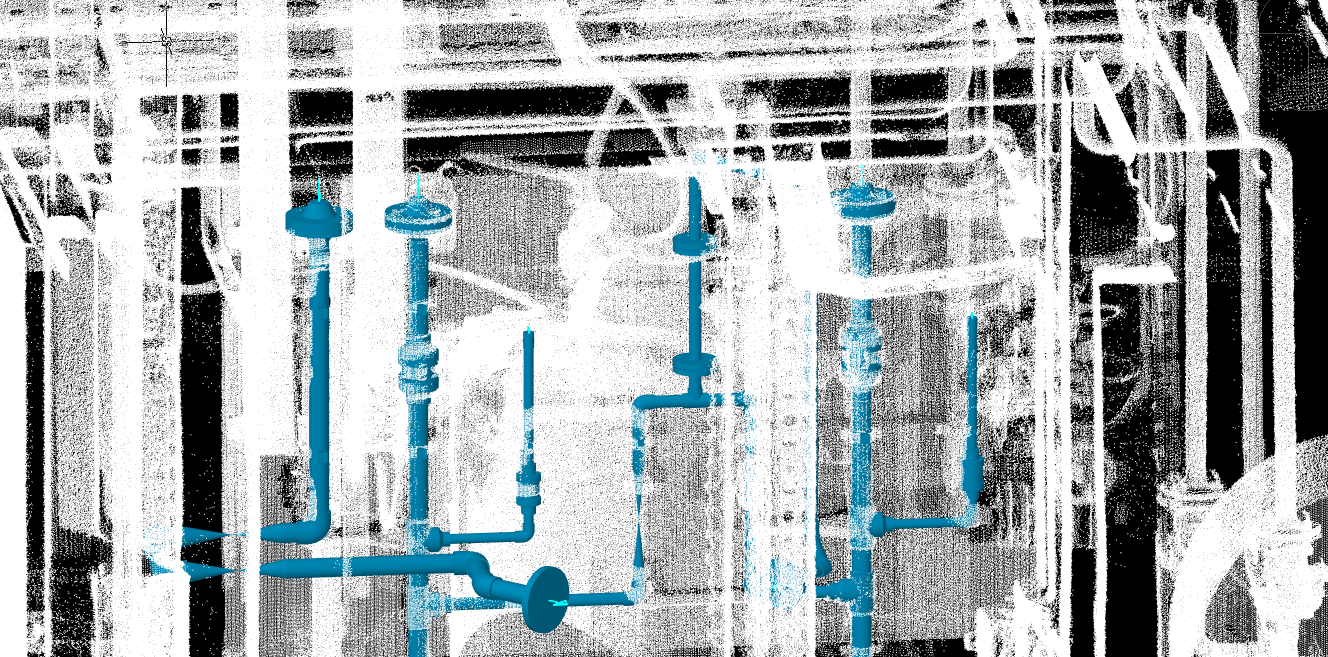

3D-модель в Model Studio CS Трубопроводы, полученная в результате лазерного сканирования

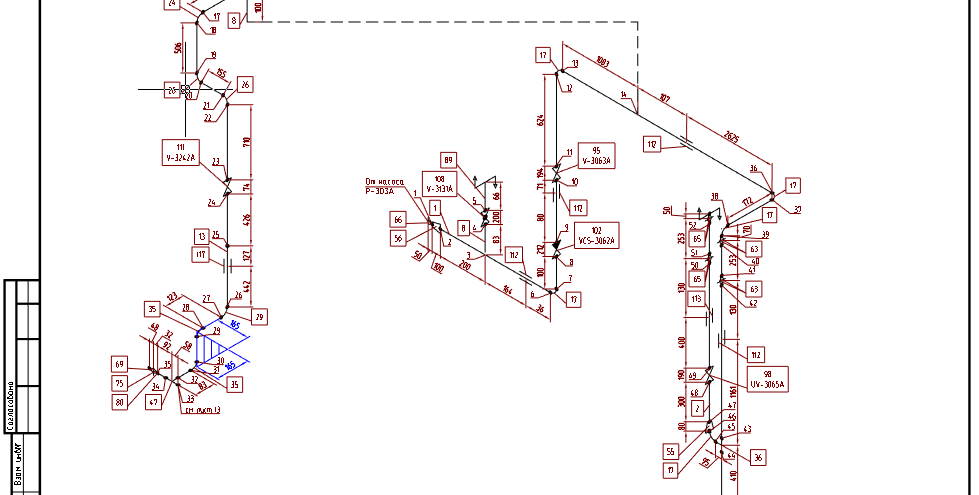

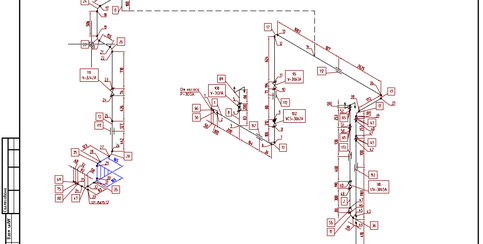

Изометрическая схема установок на основе 3D-модели в Model Studio CS Трубопроводы

Сегодня «Пластполимер-Сибирь» продолжает развивать направление цифрового проектирования. Особое внимание уделяется обучению сотрудников и обмену опытом с коллегами из других организаций. Как отметил Андрей Иващенко, успех любого инновационного проекта зависит не столько от наличия новейших технологий, сколько от готовности руководства и коллектива воспринимать и адаптировать нововведения.

«Только комплексный подход позволяет достичь высоких результатов», — заключил эксперт.
