Заказчики строительства трубопроводов требуют от проектных организаций прогрессивных подходов. Не все строители пока пользуются технологиями информационного моделирования (ТИМ), но предпочтение отдается тем, кто задействует современные методики.

ООО ПФ «Уралтрубопроводстройпроект» (УТПСП) занимается разработкой проектной и сметной документации для строительства, капитального ремонта, реконструкции, технического перевооружения объектов капитального строительства, таких как объекты производственного назначения и жилищно-гражданского строительства, трубопроводный транспорт, транспортные и защитные сооружения, линейные объекты.

Среди заказчиков института — ПАО «Газпром», ПАО «Газпром нефть», ПАО НК «Роснефть», ПАО «Транснефть», ПАО «Татнефть», ПАО «ЛУКОЙЛ», другие компании нефтегазового комплекса, строительные холдинги и тресты, органы исполнительной власти и местного самоуправления. География проектируемых объектов — от Ямала до Оренбурга, от Ленинградской области до Хабаровского края.

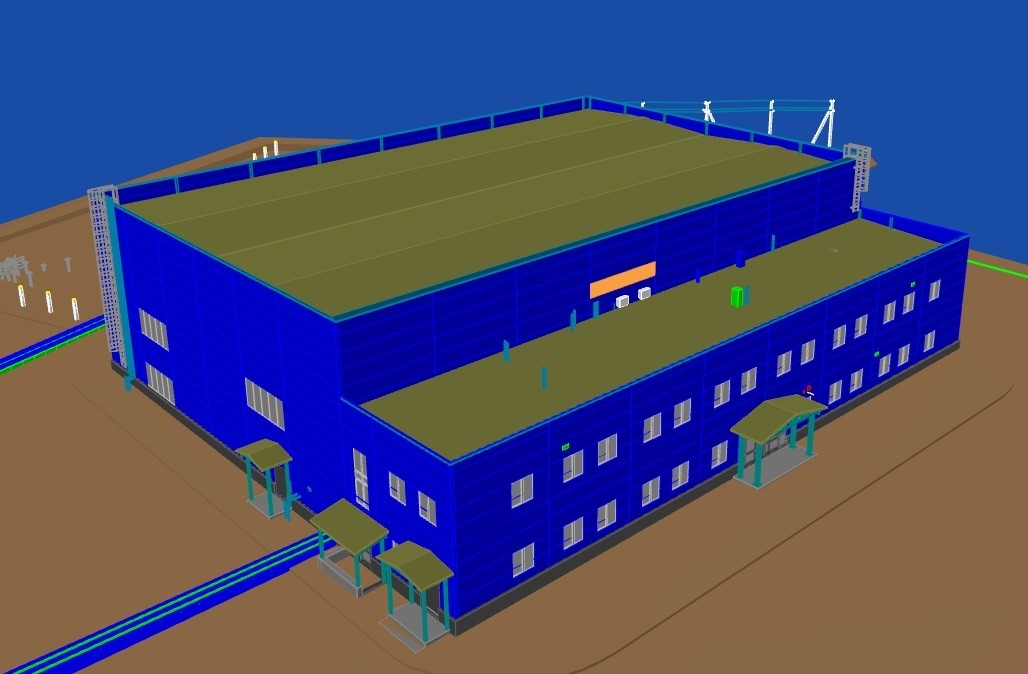

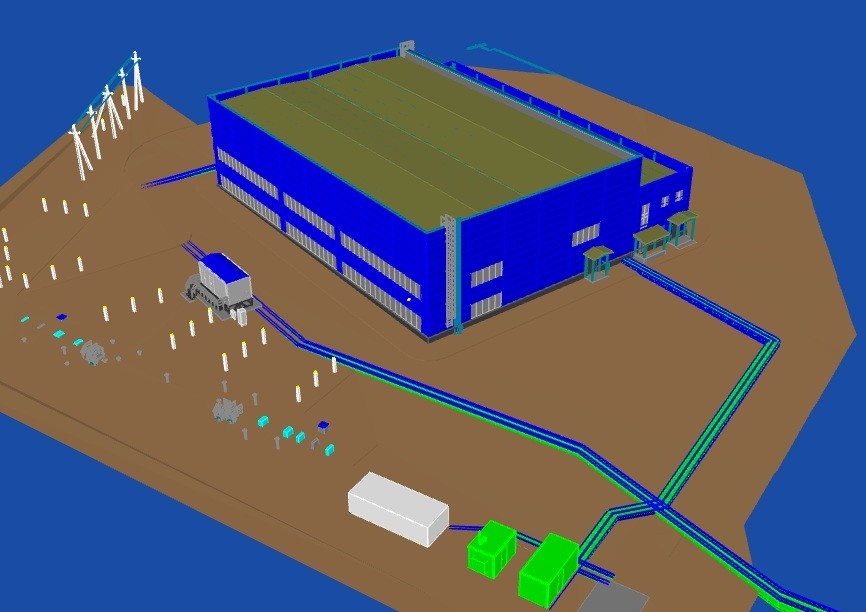

Как работает 3D-моделирование

По словам заместителя генерального директора УТПСП по производству Разиля Насибуллина, проектная организация при работе с трехмерными моделями опирается на методические документы, которые, с одной стороны, разработаны на основе требований заказчиков, а с другой — позволяют встраивать процессы моделирования в сложившийся ландшафт и инфраструктуру института. Это касается формирования среды общих данных (СОД) и имеющихся программных продуктов для 3D-моделирования, а также квалификации исполнителей. Если проектирование требуется исполнить в трехмерных моделях, специалисты УТПСП используют в своей работе решения компании «СиСофт Девелопмент» Model Studio CS и CADLib Модель и Архив.

По согласованию с заказчиком устанавливаются процедуры передачи моделей из одной среды моделирования в другую, а также требования к моделям: системы координат, единицы измерения, форматы и т.п. Кроме того, в инструкциях формулируются единая для организации терминология, схемы информационных потоков, форматы данных.

Чтобы соответствовать требованиям клиентов, а также нормативам СП 404 «Правила разработки планов проектов, реализуемых с применением ТИМ», компания формирует план выполнения каждого проекта с использованием технологий информационного моделирования, который согласовывается с заказчиком. Важная часть ТИМ — установление правил работы в СОД как в традиционном 2D-формате, так и в 3D на основе использования среды CADLib Модель и Архив.

«Очень важно в начале проектирования структурировать объект в регистрах этих систем по маркам, сооружениям, создать координатные сетки для каждого сооружения — иными словами, обеспечить проектировщикам условия для коллективной работы», — подчеркнул Разиль Насибуллин.

Автоматизация работ

Разиль Насибуллин отметил, что на основе методических документов в библиотеках стандартных компонентов регистрируются новые параметры и категории, чтобы сформировать требуемые атрибутивные данные для заказчика. Эту работу компания старается автоматизировать на основе разработки и использования утилит для Model Studio CS и CADLib Модель и Архив.

В соответствии с СП 404 применяются правила именования файлов моделей. Это важно для больших проектов, в которых число частных моделей достигает нескольких десятков и сотен. Таким образом, сборка сводной модели может быть не только упрощена, но и автоматизирована на основе парсинга названий моделей, содержащих коды разделов, сооружений, используемых программ и т.п.

Говоря о регистрации новых параметров и категорий, Разиль Насибуллин отметил: «Это существенная часть работы, так как мы взаимодействуем с разными клиентами, имеющими разный состав атрибутов. Кроме того, даже у одинаковых атрибутов может быть разное название, что все равно требует их идентификации».

Он также подчеркнул, что требования к атрибутивному составу даже у одного заказчика могут меняться: в прошлом году были одни атрибуты (или их названия), в этом — другие.

«Хотелось бы отметить возможности Model Studio CS в части экспорта модели в другое ПО, позволяющие корректно выгрузить геометрию и атрибутику модели в любой конфигурируемой группировке. Да, пока программный продукт не лишен недостатков, но при этом он является вполне рабочим инструментом», — резюмировал заместитель генерального директора УТПСП.
