Проектно-консалтинговая компания «СПб-Гипрошахт», как и многие другие российские организации, столкнулась с проблемами, связанными с внезапным отказом западных партнеров продолжать деятельность в России. Преодолеть санкционное давление помогло оперативное внедрение отечественного ПО, в частности, масштабное освоение такого продукта, как комплексная система информационного моделирования Model Studio CS.

На горах и под землей

ООО «СПб-Гипрошахт» — российская проектно-консалтинговая компания, занимающая лидирующие позиции в области консалтинга и комплексного проектирования предприятий горной промышленности по добыче и переработке угля, железной руды, золота и других полезных ископаемых.

История этой организации насчитывает почти 100 лет. В 1928 году в Ленинграде был создан Государственный институт по проектированию шахтного строительства в каменноугольной промышленности «Гипрошахт».

Первые годы деятельности этой проектной организации связаны с освоением угольных месторождений Подмосковья, Урала и Восточной Сибири. Так, с 1935 года и по настоящее время «СПб-Гипрошахт» является генеральным проектировщиком Печорского угольного бассейна. В 30-х годах прошлого столетия институт выполнял ряд научно-исследовательских работ и экспериментальных исследований в Кузбассе и на других угольных месторождениях.

В годы войны сотрудники организации были эвакуированы в Свердловск и Воркуту и продолжали разрабатывать проектную документацию для предприятий Печорского угольного бассейна. За большой вклад в обеспечение углем промышленных предприятий в военное время многие специалисты института были отмечены правительственными наградами.

После войны началось интенсивное восстановление и строительство новых шахт в разных регионах страны — от Прибалтики до Дальнего Востока. С начала 1950-х годов деятельность института расширилась особенно заметно. По проектам организации было построено более 350 шахт, разрезов, обогатительных и брикетных фабрик, в том числе за рубежом. Суммарная мощность объектов составила более 300 млн тонн угля в год.

Выдающиеся заслуги института были отмечены правительственными наградами: премиями Совета министров СССР, орденом Трудового Красного Знамени. Лично удостоились высоких наград многие ведущие специалисты организации.

В 1993 году институт был преобразован в акционерное общество открытого типа, в октябре 2002 года — в закрытое акционерное общество. В 2005-м было образовано ООО «СПб-Гипрошахт» в структуре ПАО «Северсталь».

С 2012 года «СПб-Гипрошахт» становится активным участником государственных экспертиз, таких как ФБУ «ГКЗ (ТКЗ)», ЦКР (ТКР)-ТПИ Роснедра, а также главной экспертизы страны — ФАУ «Главгосэкспертиза» России. С 2016 года проекты института неизменно проходят государственную экологическую экспертизу. Тогда же ООО «СПб-Гипрошахт» начало предоставлять проектные и консалтинговые услуги международным ЕРС-компаниям, и за три последующих года портфель заказов вырос в 1,5 раза.

Заслуженное лидерство

В настоящее время «СПб-Гипрошахт» — признанный лидер в области консалтинга и комплексного проектирования предприятий по добыче и переработке угля, железной и полиметаллических руд, золота.

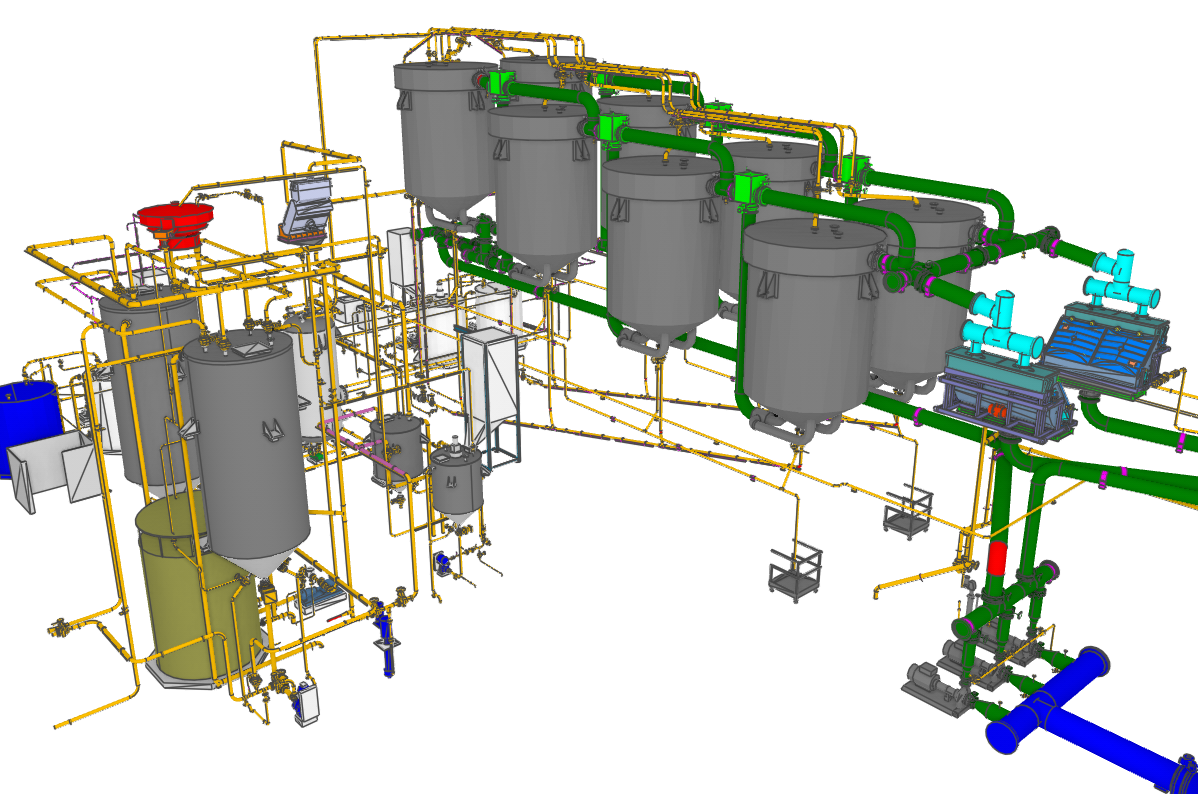

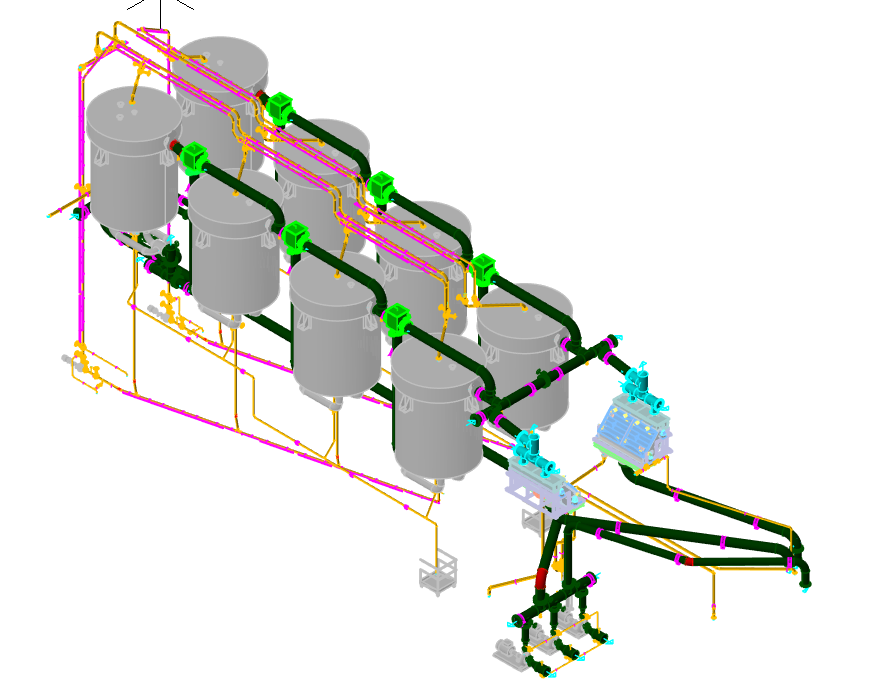

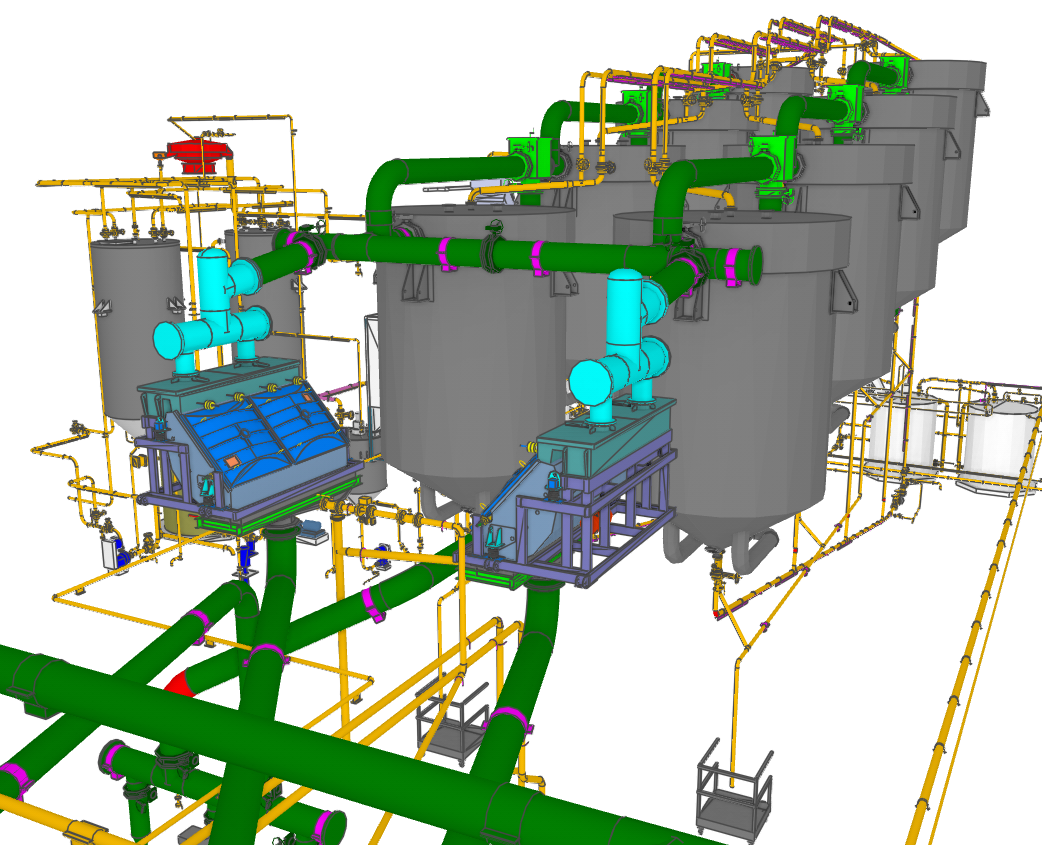

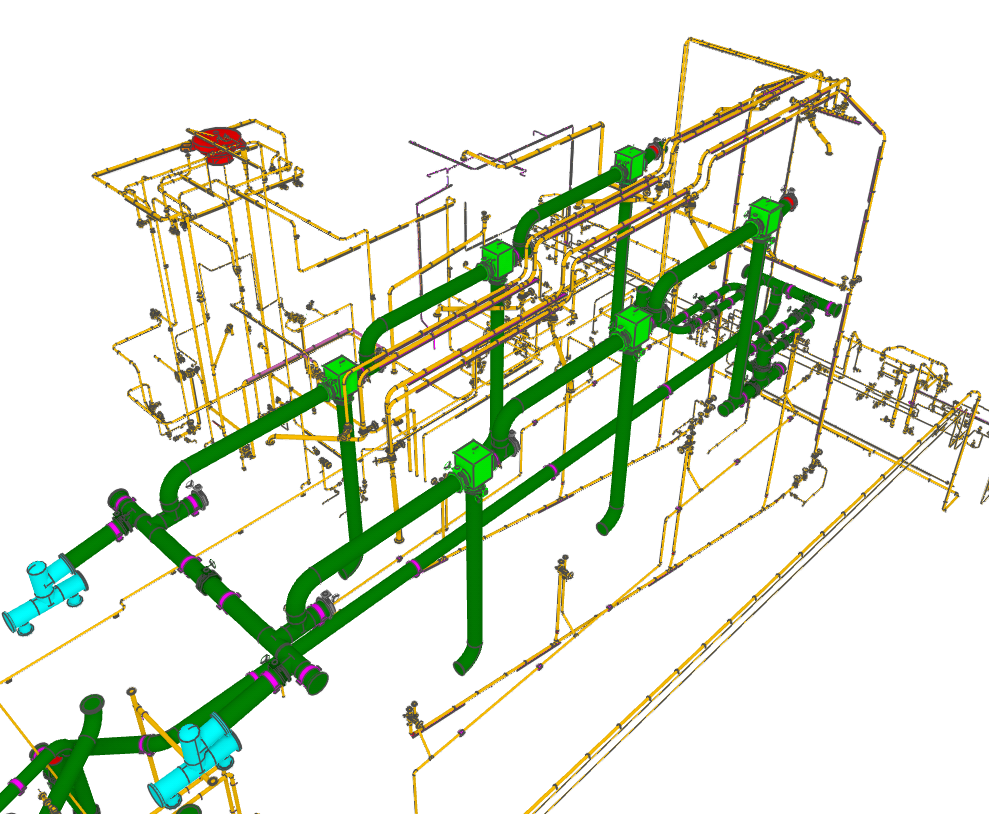

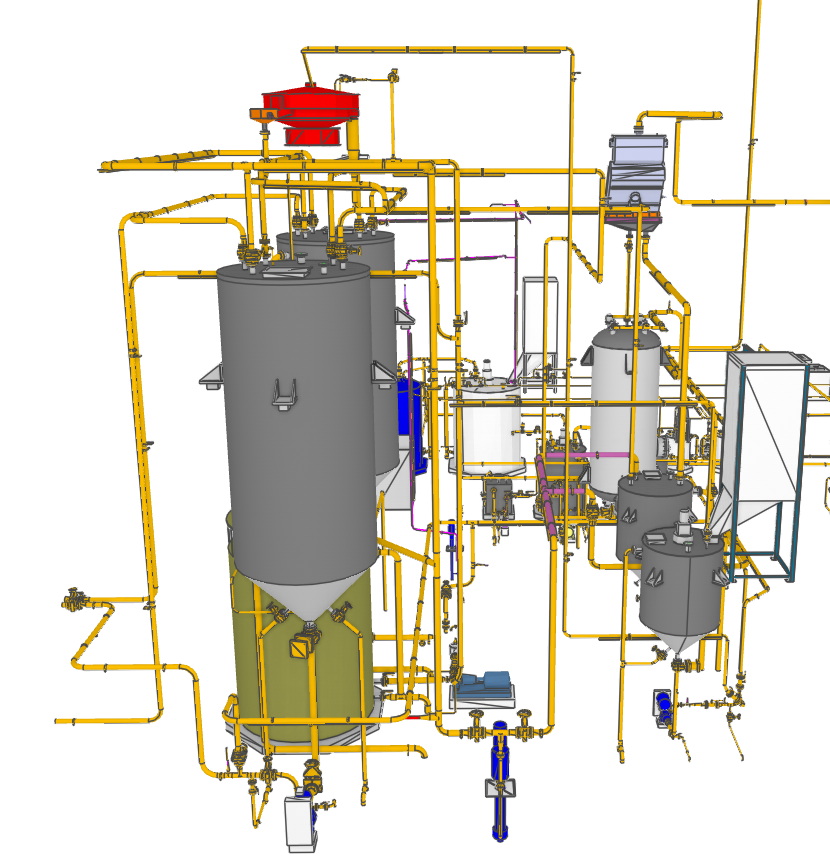

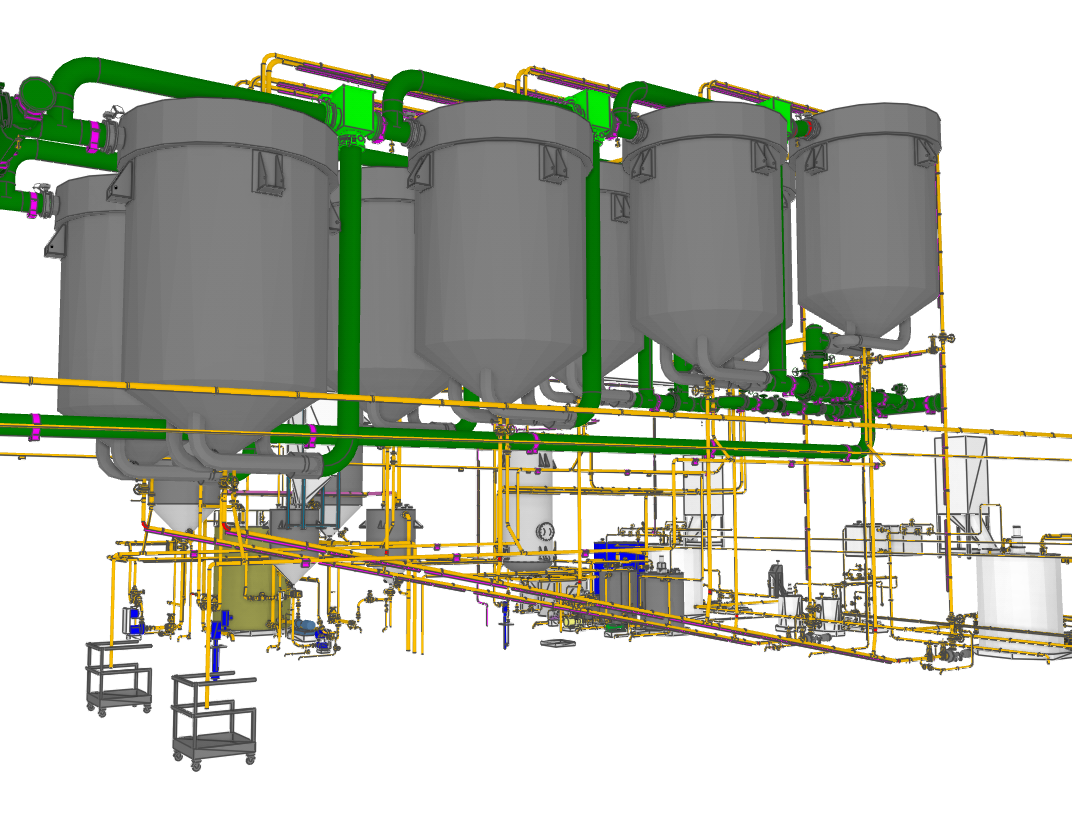

Проектирование золотоизвлекательной фабрики. Модели участка сорбции и технологического передела

Компания выполняет открытые и подземные горные работы, а также работы по геологоразведке, оценке месторождений полезных ископаемых, обогащению добываемого сырья, проектированию металлических деталировочных конструкций, комплексов и объектов гражданского и промышленного назначения с применением облака точек. Наряду с традиционными услугами проектный институт развивает такие направления деятельности, как имитационное моделирование, геомеханические расчеты, разработка специализированного программного обеспечения.

Более десяти лет «СПб-Гипрошахт» осуществляет в режиме 3D-моделирования проектирование на всех этапах жизненного цикла горного предприятия, разрабатывает в горной промышленности информационные 3D-модели объектов поверхности разной степени детализации, а также предоставляет инжиниринговое и консалтинговое сопровождение проектов. Кроме того, специалисты института помогают заказчикам оценить потенциал объектов недропользования и повысить эффективность их эксплуатации.

За время своей деятельности организация выполнила более 800 проектов. Было построено и реконструировано более 500 горных предприятий. С 2011 года пройдено более 300 экспертиз.

В составе «СПб-Гипрошахт» — 11 производственных отделов (горный, проектно-конструкторский, инженерно-строительный, электротехнический, геологии, открытых горных работ, обогащения и технологии поверхности, информационного моделирования, экологии, проектирования систем инженерно-технического обеспечения, экономических обоснований и сметной документации), а также обособленное подразделение в Воркуте.

В 2022 году был создан Центр гидрогеомеханики и шахтного строительства (ЦГГШС), отвечающий за разработку программ исследований, моделирование геомеханических и гидрогеологических процессов, разработку технологии проходки и крепления горных выработок и расчеты устойчивости, а также за подготовку технических проектов разработки месторождений подземных вод. Центр состоит из трех производственных секторов: геомеханики, гидрогеологии, шахтного строительства. ЦГГШС является генеральным проектировщиком для ресурсных активов группы «Северсталь», а также предоставляет услуги для внешних заказчиков.

В «СПб-Гипрошахт» трудятся более 300 специалистов, в числе которых один доктор наук и 13 кандидатов наук. Более 95% персонала имеет высшее профессиональное образование. Большое внимание организация уделяет регулярному повышению квалификации сотрудников. Примечательно, что их средний возраст — 37 лет.

Заказчики проектных работ и других услуг «СПб-Гипрошахт» — крупные российские предприятия и организации: «Северсталь», «Полиметалл», Nordgold, «Металлоинвест», СУЭК, FLUOR, «Нордникель», «К-Поташ», «Велесстрой», НИПИГАЗ, ТЭМПО, EVRAZ, «Удоканская медь» и др.

«СПб-Гипрошахт» обладает всеми необходимыми лицензиями на право проектирования угольных и других промышленных объектов, а также рядом специальных лицензий — например, на определение опасных зон горных разработок, учет и обоснование их объемов, ведение горной графической документации и т.д. Компания предоставляет заказчикам горнодобывающей и строительной индустрии экспертное сопровождение проектов на всех стадиях: от геологического моделирования, технико-экономического обоснования инвестиций, планирования горных работ и добычи — до закрытия предприятий.

В единстве науки и практики

Для компании «СПб-Гипрошахт» характерно последовательное развитие собственной научно-исследовательской базы. Такие работы осуществляются, в том числе, в рамках сотрудничества с рядом научно-исследовательских и образовательных институтов. К примеру, по соглашению о координации совместной деятельности в научно-исследовательской, консалтинговой и проектной сферах горного производства с Институтом природопользования НАН РБ (Национальная академия наук Республики Беларусь) проводятся исследования и проектирование процессов добычи высоковязкой нефти, заморозки и тампонажа пород дамб хвостохранилищ, а также разрабатывается ряд информационно-моделирующих систем и выполняются иные работы, важные для проектирования безопасных горных объектов.

Также «СПб-Гипрошахт» по целому ряду проектов взаимодействует с другими НИИ и университетами. К примеру, по соглашению с Санкт-Петербургским горным институтом в рамках координации совместной деятельности в научно-исследовательской, консалтинговой и проектной сферах горного производства осуществляется совместное продвижение услуг, комплексно предоставляемых компаниями, проводятся семинары по обмену информацией в вопросах, касающихся профессиональной деятельности организаций; сотрудники взаимно привлекаются в качестве экспертов. Совместно с ООО «Полигор» выполняются научные исследования и разработки в области горной геомеханики, прогнозирования и предотвращения горных ударов и т.п. С Тульским государственным университетом также реализуется большой объем совместных работ: научно-исследовательские работы, а также выполнение технической, проектной и рабочей документации и экспертных оценок в области шахтного строительства и прочие профильные мероприятия.

Взаимный обмен между научно-исследовательскими, образовательными и производственными направлениями деятельности партнеров способствовал внедрению эффективных технологий в процесс проектирования. Специалисты «СПб-Гипрошахт» в 2013 году выпустили первый проект в формате 3D — проект Печорской обогатительной фабрики. А уже в 2014-м компания была признана BIM-лидером России.

Важное направление деятельности компании — разработка собственного ПО для проектирования проходки, крепления, строительства, поддержания и ликвидации горных выработок различного назначения. В связи с уходом с российского рынка ПО западных вендоров особое значение приобрело внедрение отечественных программных информационных комплексов. Здесь основное внимание программистов и инженеров «СПб-Гипрошахт» было уделено системе автоматизированного трехмерного моделирования Model Studio CS от компании «СиСофт Девелопмент».

Model Studio CS — модульный программный комплекс для автоматизированного проектирования, реализующий принцип информационного моделирования зданий. После тщательного анализа предложений, представленных на рынке, именно это ПО было выбрано для внедрения.

В ответ на санкции

Оценив динамическую гибкость программного комплекса Model Studio CS, организация закупила сразу несколько модулей этого ПО: Model Studio CS Трубопроводы, Model Studio CS Технологические схемы. Благодаря эффективной сервисной поддержке со стороны разработчиков на их освоение и адаптацию потребовалось менее полугода.

Отметим, что поставку и внедрение ПО «СиСофт Девелопмент» осуществила компания «АйДиТи» — партнер-эксперт и аккредитованный центр компетенций Model Studio CS. Специалисты компании выполнили предпроектное обследование, подбор и конфигурирование ПО, апробацию и последующие поставки с периодическим расширением парка лицензий; полностью обеспечили жизненный цикл продукта на предприятии. Сегодня «АйДиТи» проводит узкоспециализированные работы по адаптации ПО к нуждам и стандартам «СПб-Гипрошахт». Кроме того, в сфере его внимания сопровождение и техническая поддержка, предоставление консультаций, обучение работе с ПО, демонстрация возможностей новых модулей.

На базе библиотек стандартных компонентов Model Studio CS Трубопроводы разрабатывались каталоги трубопроводных деталей и оборудования, настраивались миникаталоги. Для модуля Model Studio CS Технологические схемы были отлажены профили генераций.

Настройки программного комплекса также включали, к примеру, разработку компонентов трубопровода и прототипов комплектной арматуры. Была проведена отладка оформления изометрических схем. Это предусматривало настройку шаблонов оформления в соответствии с требованиями нормоконтроля и экспертизы (шрифты, выноски, штамп основной надписи, отметки, размерные линии и т.д.), добавление необходимого набора УГО (оборудование, арматура), настройку подписей и выносок в соответствии с указаниями производственных отделов (выноски, подписи, позиции, отметки), настройку спецификации.

Результаты проделанной работы тестировались при осуществлении междисциплинарного взаимодействия и в процессе демонстрации работы комплектного оборудования с последовательным выводом изометрии. Особое внимание пользователей уделялось администрированию и контролю. Благоприятные отзывы заслужил общий шаблон настроек чертежей nanoCAD.

Активно включились в процесс освоения нового ПО и подразделения «СПб-Гипрошахт». Производственные отделы предоставили информацию по каталогам оборудования, специфическим требованиям к выноскам и подписям, общим настройкам проекта, а также данные для заполнения штампа (испытания, монтаж, проект), штампа основной надписи. Отдел информационных технологий подготовил каталоги оборудования (по заданию) и загрузил их в общую базу. Была осуществлена настройка профилей оформления (поддержка и администрирование), подготовлены инструкции по работе с параметрами.

Внедрение Model Studio CS на примере выполнения первого же проекта показало преимущества этого отечественного программного комплекса. В частности, специалисты «СПб-Гипрошахт» отметили такие его достоинства, как возможность работы в формате IFC, гибкая настройка профилей оформления и др. При этом они выразили надежду, что в новых релизах разработчики учтут их замечания, касающиеся функционала ПО.

Литература

Андрей Коряковцев,
заместитель генерального директора
по информационным технологиям
«СПб-Гипрошахт»
