Компания «АБТ» (Санкт-Петербург) выполняет комплексные работы по проектированию объектов различного уровня, включая особо опасные и технически сложные объекты гидротехнического строительства. В портфолио компании — более 20 инфраструктурных проектов в разных регионах России. Осенью 2023 года «АБТ» получила заказ на создание проекта внутренних систем электроснабжения для реконструируемого в городе Орске (Оренбургская область) автомобильного пункта пропуска через российскую государственную границу. При проектировании компания применила nanoCAD BIM Электро. Услуги комплексного внедрения, включая поставку лицензий и техническую поддержку, предоставила компания «СИЭС Групп» — премьер-партнер «Нанософт».

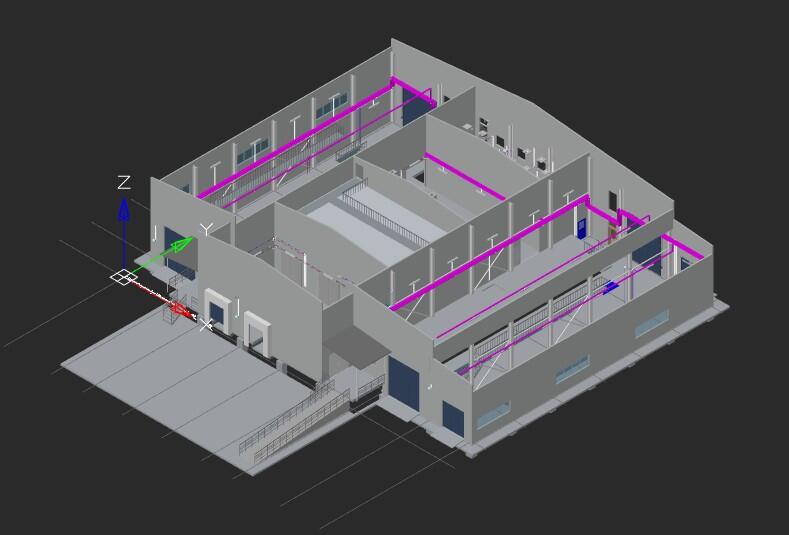

Информационная модель электроснабжения, выполненная в nanoCAD BIM Электро (с архитектурой)

О результатах проекта беседуем с Юлией Козловой, ведущим инженером-проектировщиком «АБТ».

Юлия Александровна, расскажите, пожалуйста, подробнее о проекте, его особенностях и вызовах.

В рамках реконструкции объекта — одноэтажного здания собственного назначения с выходом на чердак и определенным набором сантехнических приборов, технологического оборудования и систем вентиляции — нам предстояло спроектировать сети силового электрооборудования и системы электроосвещения. Горизонтальная разводка распределительных линий предусматривалась открыто в лотках в помещении электрощитовой. Сети освещения в зоне досмотра должны были быть скрыты за подвесным потолком в ПВХ-трубе и лотке, в электрощитовой — располагаться открыто в лотке. Групповые силовые сети должны были идти от групповых щитов в металлическом лотке за подвесным потолком, опуски — скрыто в штробе. В качестве кабелей, питающих линии и групповые сети рабочего и аварийного освещения, предполагались кабели ВВгНГ (A)-LS и ВВгНГ (A)-FRLS; питающих сети и распределительные линии остальных электроприемников — ВВгНГ (A)-LS. Основную сложность представляли прокладка кабельных линий и увязка системы электроснабжения со сводными разделами для автоматической проверки в случае внесения изменений в проект.

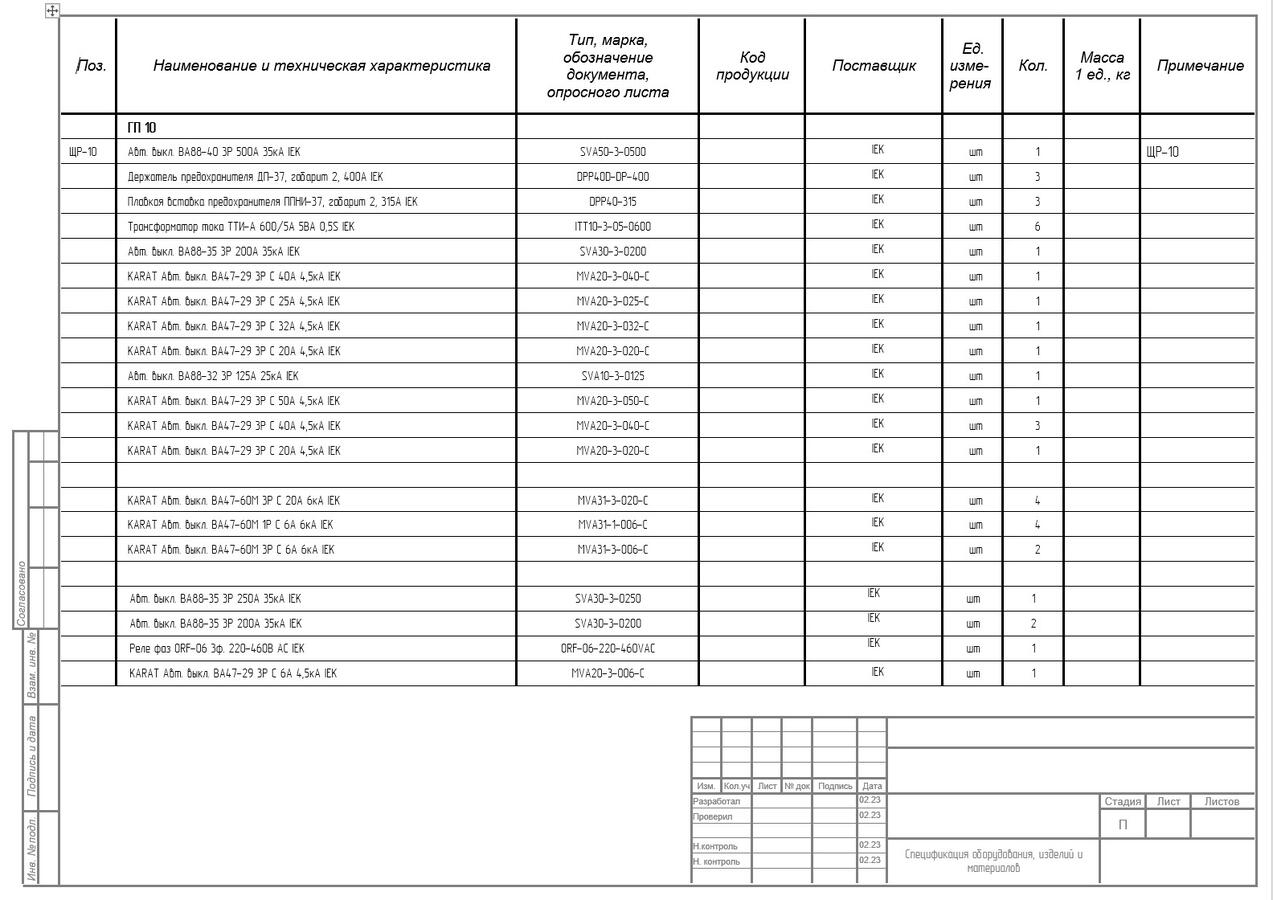

Спецификация в nanoCAD BIM Электро

Почему для реализации проекта выбор был сделан в пользу nanoCAD BIM Электро?

Нам было необходимо программное обеспечение, которое отвечало бы требованиям действующих нормативов: СП 256, ГОСТ 28249–93, ПУЭ 7 и других, а также соответствовало ГОСТ по оформлению конечной документации для передачи на госэкспертизу. Выбирая продукт линейки nanoCAD, мы исходили из таких возможностей этого инструмента, как подбор оборудования и кабеля с помощью расчетов в выстроенной модели инженерных сетей электроснабжения и автоматическое формирование спецификации по построенной модели сетей. Кроме того, nanoCAD BIM Электро позволяет выполнить требования заказчика к формированию максимально подробной модели проектируемых систем, обеспечению возможности последующего формирования сводной BIM-модели объекта в рамках реализации Постановления Правительства РФ от 15 сентября 2020 г. № 1431, а также интеграции продукта для совместной работы с пользователями в Revit.

Как была решена задача, связанная с электроосвещением?

В технологической части проекта для подключения систем электроснабжения предусматривались специализированные осветительные приборы. Поэтому большим и приятным плюсом, который сэкономил нам время, стало наличие в базе данных nanoCAD BIM Электро большинства поставщиков оборудования, применяемого в проекте. Для решения задачи подключения мы использовали гибкий инструмент создания и редактирования базы оборудования, который позволяет задать параметры, необходимые для светотехнического расчета: световой поток, тип источника света и т.д., а также внедрить трехмерное отображение способа установки для сводной BIM-модели.

Какие еще функции nanoCAD BIM Электро, оптимизирующие процесс проектирования, вы могли бы назвать?

При подборе коммутационного оборудования и кабеля мы применили встроенный инструмент Технологическое задание, который основывается на заданных настройках типовых групп подключений. Инструмент позволяет заранее задать необходимые значения коэффициента спроса предназначенных для расчета нагрузок либо использовать действующие строительные нормы с учетом характеристик мощности и количества оборудования.

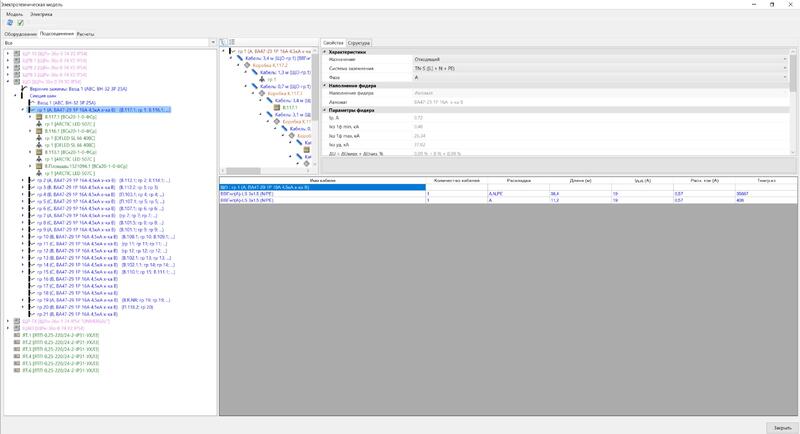

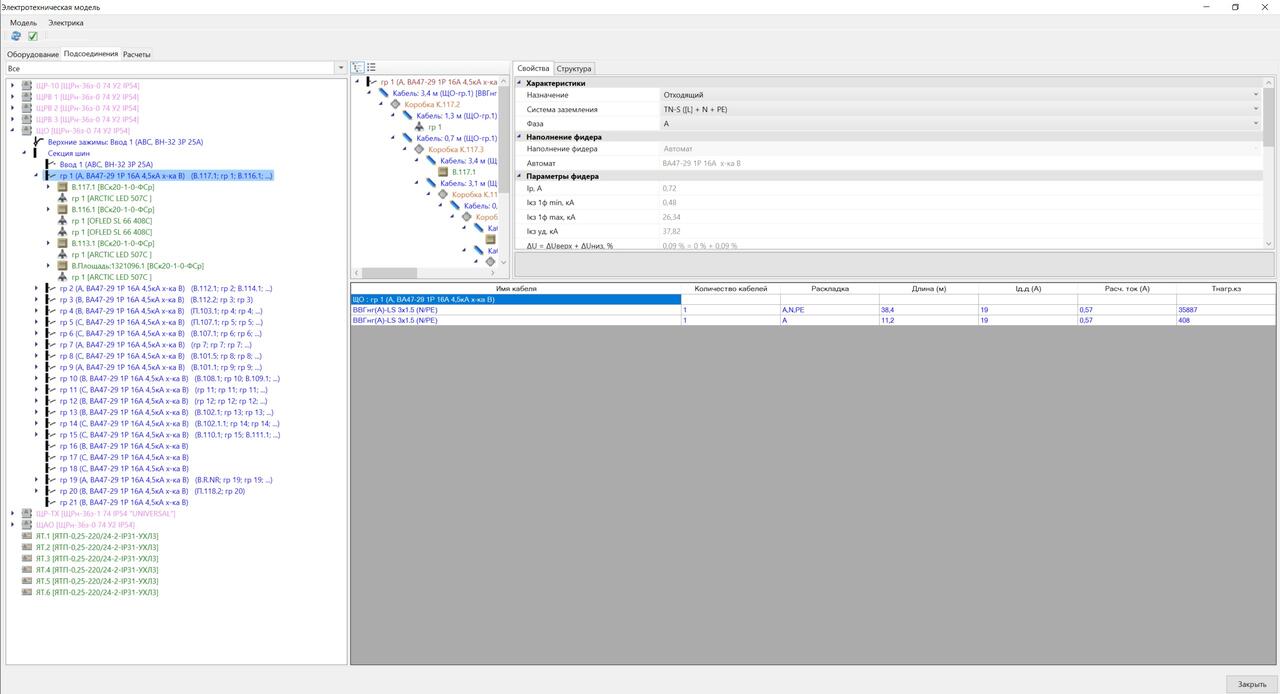

Электротехническая модель, выполненная в nanoCAD BIM Электро

Одним из условий заказчика было строгое соответствие требованиям ГОСТ при оформлении планов и схем систем, выпуске документации. Каким образом это выполнено?

Задачу мы решили в том числе с помощью автоматической расстановки аннотаций на элементах сетей. Указываемые параметры (наименование стояков, наименование групп, значение падений напряжения, токов расчетных и короткого замыкания и т.д.) автоматически задавались по преднастроенному шаблону с учетом расчетной модели сети.

План расположения оборудования, выполненный в nanoCAD BIM Электро

Подводя итоги: какие результаты применения nanoCAD BIM Электро можно отметить в этом проекте?

Расчет модели сетей, выгрузка схем сетей, аннотирование элементов сетей, формирование спецификаций оборудования, изделий и материалов — все это осуществляется автоматически. Выполнение подобных проектов с учетом ручного начертания схем, их расчета и расстановки аннотаций занимает не менее трех месяцев. С nanoCAD BIM Электро нам потребовалось два. Параллельно за счет автоматизации были минимизированы ошибки в расчетах.

Таким образом, мы достигли своей главной цели в рамках проекта: выпустили качественную документацию в кратчайшие сроки с последующим уменьшением затрат на прохождение государственной экспертизы благодаря сокращению количества замечаний от эксперта и, соответственно, времени на доработку. В целом использование nanoCAD BIM Электро на 40% повысило эффективность процесса проектирования.

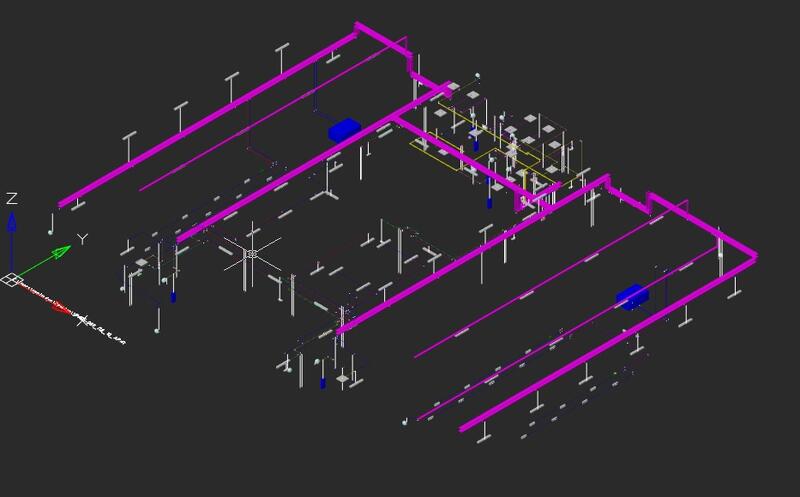

Информационная модель электроснабжения, выполненная в nanoCAD BIM Электро
