nanoCAD Схемы
  • Вендор: ЗАО «Нанософт»
  • Постоянная лицензия: 45 000 руб.
  • Срочная лицензия: 15 000 руб.

nanoCAD Схемы

Программный продукт nanoCAD Схемы предназначен для автоматизированного построения схем в следующих областях проектирования промышленных и гражданских объектов: электротехника, КИПиА, технологическое проектирование, а также в других сферах, где требуется строить схемы.

Функционал программы позволяет инженеру проектировщику сосредоточить внимание на построении самой схемы, осовобоившись от трудоемкой работы: подсчета всего оборудования, изделий, материалов и сведения их в спецификацию или перечень элементов схемы. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Схемы позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

nanoCAD Схемы позволяет решать следующие задачи:

  • выполнение принципиальных электрических схем, в том числе схем цепей вторичной коммутации, принципиальных электрических схем блокировок и сигнализации, принципиальных электрических схем питания, принципиальных электрических монтажных схем и т.д;
  • выполнение технологических схем, в том числе схем автоматизации;
  • выполнение функциональных и структурных схем, в том числе блок-схем;
  • формирование проектной документации.

Основные преимущества nanoCAD Схемы

  • Дружественный, интуитивно понятный интерфейс.
  • Настраиваемый классификатор параметров (атрибутов).
  • Интеллектуальные объекты схемы, обладающие определенным поведением и атрибутивной информацией.
  • Наличие навигатора по модели схемы.
  • Работа со сборками и иерархическими структурами схемы.

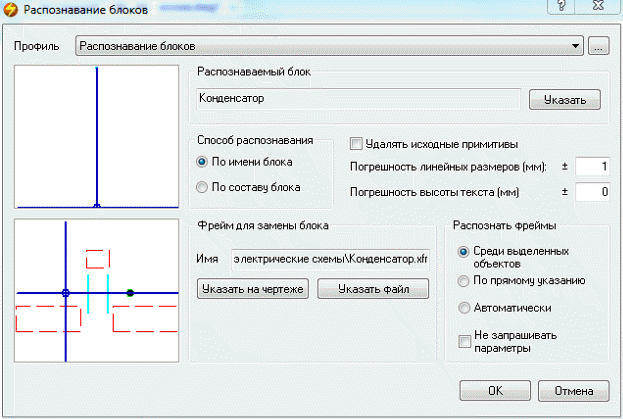

  • Средства автоматического (пакетного) распознавания схем по заданным образцам.
  • Встроенный модуль редактирования спецификаций.
  • Мастер оформления чертежа, позволяющий организовать работу в строгом соответствии с внутренними стандартами предприятия и особенностями конкретного проекта.
  • Модуль экспорта данных в формате MS Word, MS Excel, xml.

Организация работы

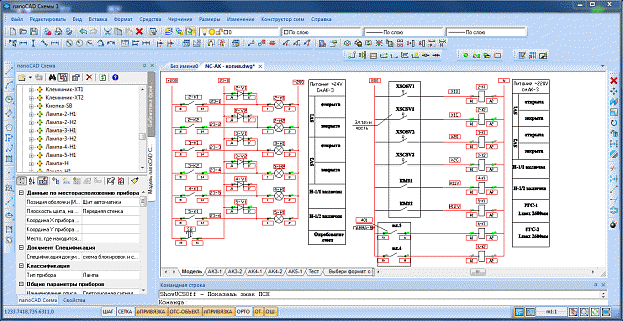

Основное меню программы представлено на иллюстрации:

Работа в программе строится следующим образом:

  • с помощью специальных инструментов пользователь nanoCAD Схемы создает схемы, располагая элементы на чертеж и создавая взаимосвязи между элементами;
  • пользователь дополняет объекты схем необходимыми параметрами (атрибутами);
  • программа автоматически создает модель чертежа, где собраны все объекты схем и их параметры;
  • пользователь автоматически получает документы по заранее приготовленным шаблонам вывода;
  • пользователь оформляет схемы под требования организации при необходимости.

Работа в nanoCAD Схемы начинается с вставки условных графических обозначений (УГО) элементов в чертеж из билиотеки УГО.

Устанавливаются связи между элементами. Элементам и связям присваиваются недостающие проектные данные.

Автоматически формируется модель схемы, служащая основой для получения проектных документов, таблиц, отчетов.

Удобное средство для редактирования и пополнения необходимых проектных данных — Спецификатор. Спецификатор — табличное представление модели схемы по созданным самим пользователем профилям отображения схемы.

Данные, внесенные в спецификаторе, автоматически присваиваются объектам схемы и, наоборот, данные, внесенные непосредственно в схеме, обновляются в спецификаторе.

Распознавание существующих схем

nanoCAD Схемы предусматривает возможность повторного использования наработанных документов и инженерных решений. Встроенные в программу специальные средства распознавания позволяют быстро и эффективно преобразовать существующие чертежи в интеллектуальные объекты nanoCAD Схемы.

Документирование

nanoCAD Схемы представляет широкие возможности экспорта данных со схемы в различные приложения. Возможен экспорт в подготовленные заранее шаблоны и таблицы.

По результатам работы в nanoCAD Схемы можно сформировать следующие документы:

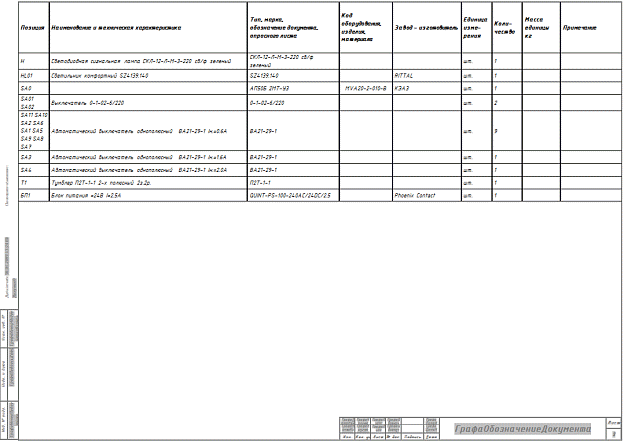

  • спецификация оборудования, изделий и материалов;

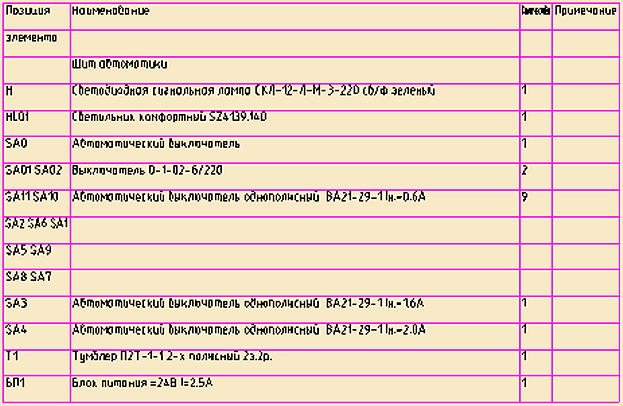

  • перечень элементов схемы;
  • а также любые другие таблицы и отчеты.

В состав программы вошла новая версия графической платформы — nanoCAD 3.5.

При подготовке этой версии было внесено более трехсот исправлений и усовершенствований, с которыми можно ознакомиться в разделе «Что нового» для платформы nanoCAD.

Операционная система

  • Microsoft Windows XP Professional или Home edition (пакет обновления SP2 или более поздний);
  • Microsoft Windows Vista (пакет обновления SP1 или более поздний), в том числе Enterprise, Business, Ultimate или Home Premium edition;
  • Microsoft Windows 7;
  • Microsoft Internet Explorer 6.0.

Для инсталляции программы требуются права локального администратора.

Cистемные требования

  • Процессор Intel Pentium III 800 MHz или аналогичный AMD Athlon или выше;
  • Монитор 1024×768 True Color;
  • CD-ROM для установки программы;
  • Видеокарта, поддерживающая стандарты Windows;
  • Мышь или другие устройства указания, поддерживаемые операционной системой;
  • Сетевая карта, или другое устройство для соединения с интернетом, для скачивания и установки программы;
  • Оперативная память RAM от 256Мб или больше;
  • Свободное дисковое пространство 50 Мб (минимум).

Постоянная лицензия


nanoCAD Схемы 2.x (локальная)
Артикул: NCSM20_CNL_BOX
45 000 руб.

nanoCAD Схемы 2.x (сетевая, серверная часть)
Артикул: NCSM20_CNN_BOX
45 000 руб.

Дополнительные модули


nanoCAD Схемы 2.x (сетевая, дополнительное место)
Артикул: NCSM20_CNN_ADD
45 000 руб.

Подписка на обновления


nanoCAD Схемы, update subscription (одно рабочее место)
Артикул: NCSM_12M_NNS_01
9 000 руб.

Ключ


Ключ аппаратной защиты CS, WibuKey
Артикул: NC_KEY
Приобретение через авторизованных партнеров ЗАО "Нанософт"
3 000 руб.

Обмен на другие программы


nanoCAD Plus 8.x (локальная) -> nanoCAD Схемы 2.x (локальная)
Артикул: NCSM20_CUL_BOX_NCP80
Обязательно приобретение подписки на обновление
8 500 руб.

nanoCAD Plus 8.x (сетевая, дополнительное место) -> nanoCAD Схемы 2.x (сетевая, дополнительное место)
Артикул: NCSM20_CUN_ADD_NCP80
Обязательно приобретение подписки на обновление
8 500 руб.

nanoCAD Plus 8.x (сетевая, серверная часть) -> nanoCAD Схемы 2.x (сетевая, серверная часть)
Артикул: NCSM20_CUN_BOX_NCP80
Обязательно приобретение подписки на обновление
8 500 руб.

Срочная лицензия


nanoCAD Схемы (одно рабочее место) на 1 год (локальная)
Артикул: NCSM_CNL_1_ACC
15 000 руб.

nanoCAD Схемы (одно рабочее место) на 1 год (сетевая, серверная часть)
Артикул: NCSM_CNN_1_ACC
15 000 руб.

Дополнительные модули


nanoCAD Схемы (одно рабочее место) на 1 год (сетевая, дополнительное место)
Артикул: NCSM_CNN_1_ADD
15 000 руб.
