EnergyCS ТКЗ
  • Вендор: CSoft Development
  • Постоянная лицензия: 112 400 руб.
  • Срочная лицензия: 45 200 руб.

EnergyCS ТКЗ

Программный комплекс EnergyCS ТКЗ предназначен для выполнения расчетов токов короткого замыкания при проектировании и эксплуатации электроэнергетических систем любой сложности.

Программный комплекс EnergyCS ТКЗ предназначен для выполнения расчетов токов короткого замыкания при проектировании и эксплуатации электроэнергетических систем любой сложности. Сочетает в себе удобный пользовательский интерфейс и мощные математические методы расчета режимов как разомкнутых распределительных, так и сложнозамкнутых системообразующих сетей.

Программный комплекс полностью совместим по модели с программными комплексами EnergyCS Режим и EnergyCS Потери.

Область применения

  • Проектирование развития электрических сетей электроэнергетических систем.
  • Проектирование электрических распределительных сетей городов.
  • Проектирование распределительных сетей промышленных предприятий.
  • Проектирование электрических станций и подстанций.
  • Разработка технических условий на подключение дополнительных нагрузок или источников к существующей электрической сети.

Основные возможности

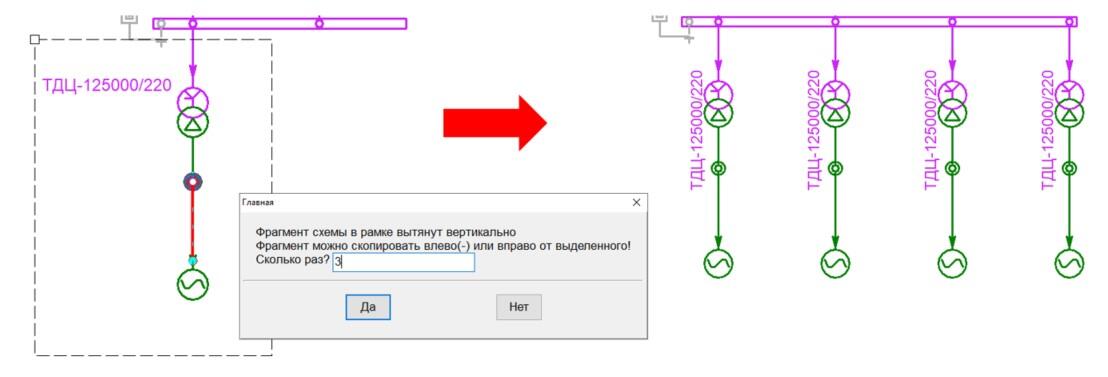

Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.

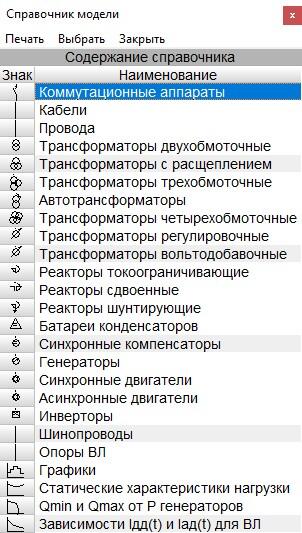

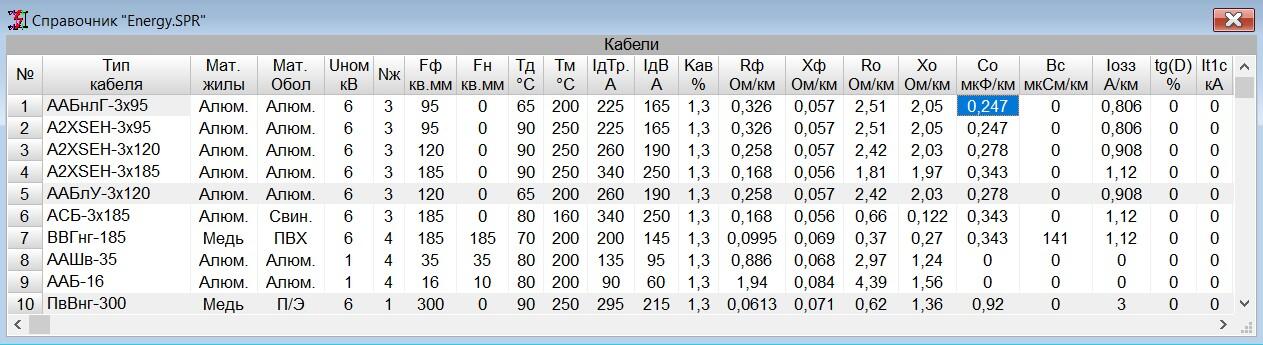

В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т. п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т. п. Реализован расчет сопротивлений взаимоиндукций по геометрии расположения опор и геометрии подвески проводов на опорах.

Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов, а также абстрактных взаимоиндукций.

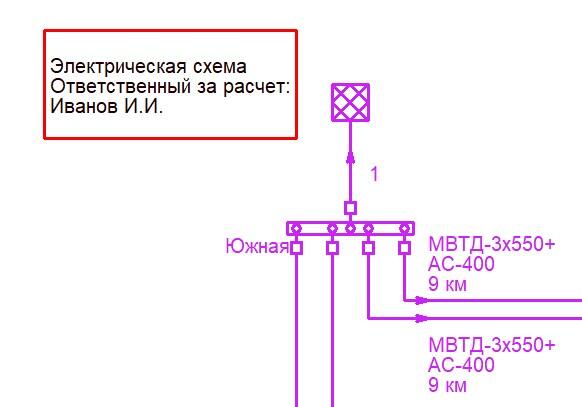

Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.

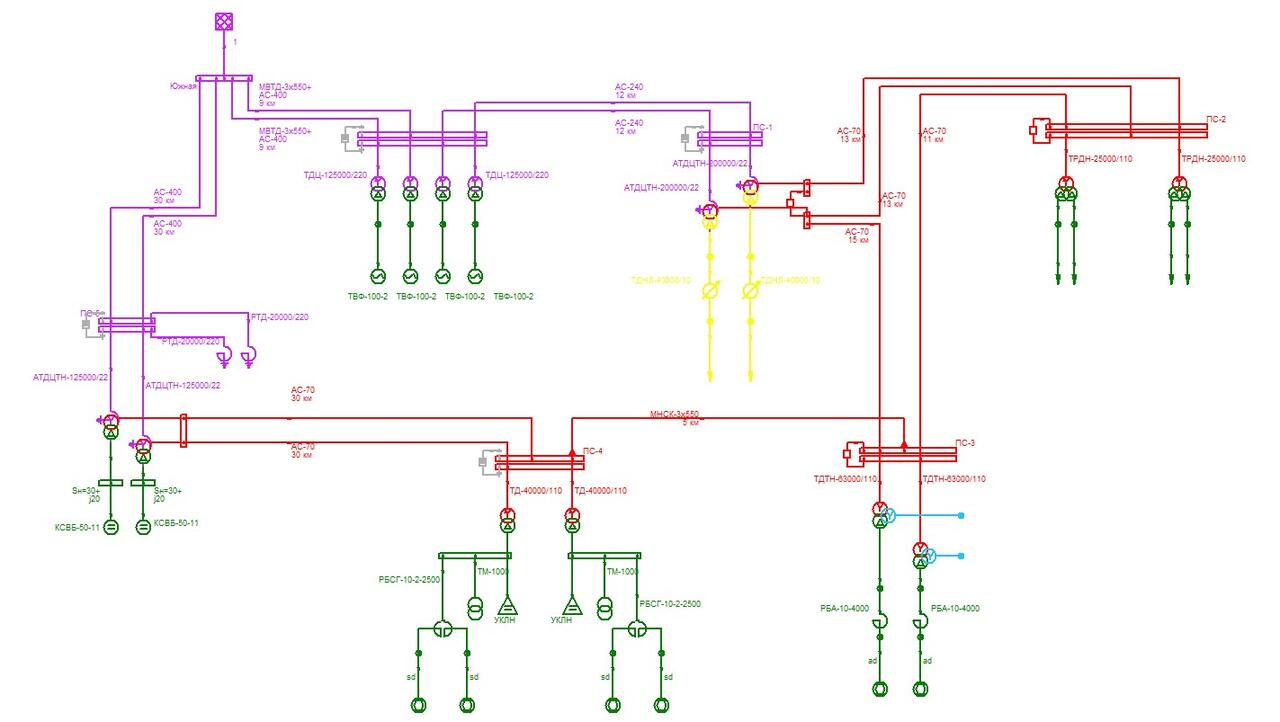

Графическое изображение схемы сети может быть разбито на множество визуально независимых участков — подсхем.

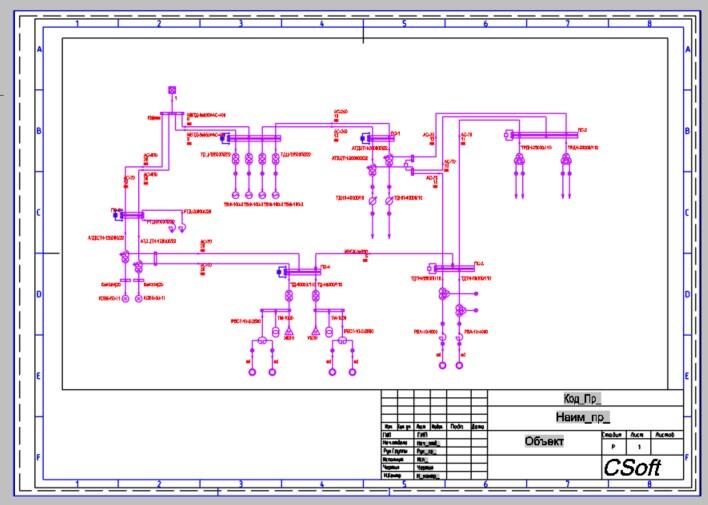

Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word или Open Office для оформления выходных документов на основе настраиваемых шаблонов.

Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение. Поддерживаются формат ЦДУ, специальный формат XML, стандартный CIM XML и текстовые форматы CSV. Имеется утилита для конвертации данных из других программ расчета ТКЗ.

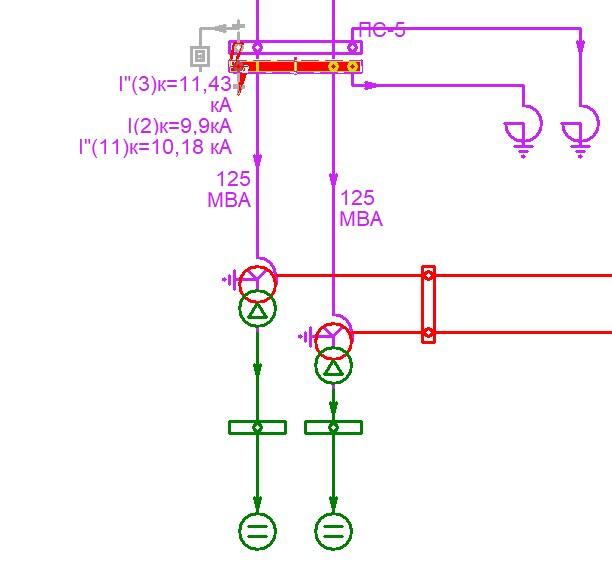

Программа позволяет выполнять расчеты токов короткого замыкания при трехфазных, двухфазных, двухфазных на землю и однофазных КЗ, а также при замыканиях на землю в сетях с изолированной нейтралью. Расчеты выполняются в соответствии с ГОСТ 52735–2007.

Виды расчетов, предусмотренные в программе

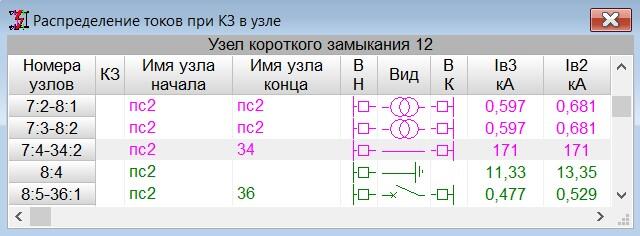

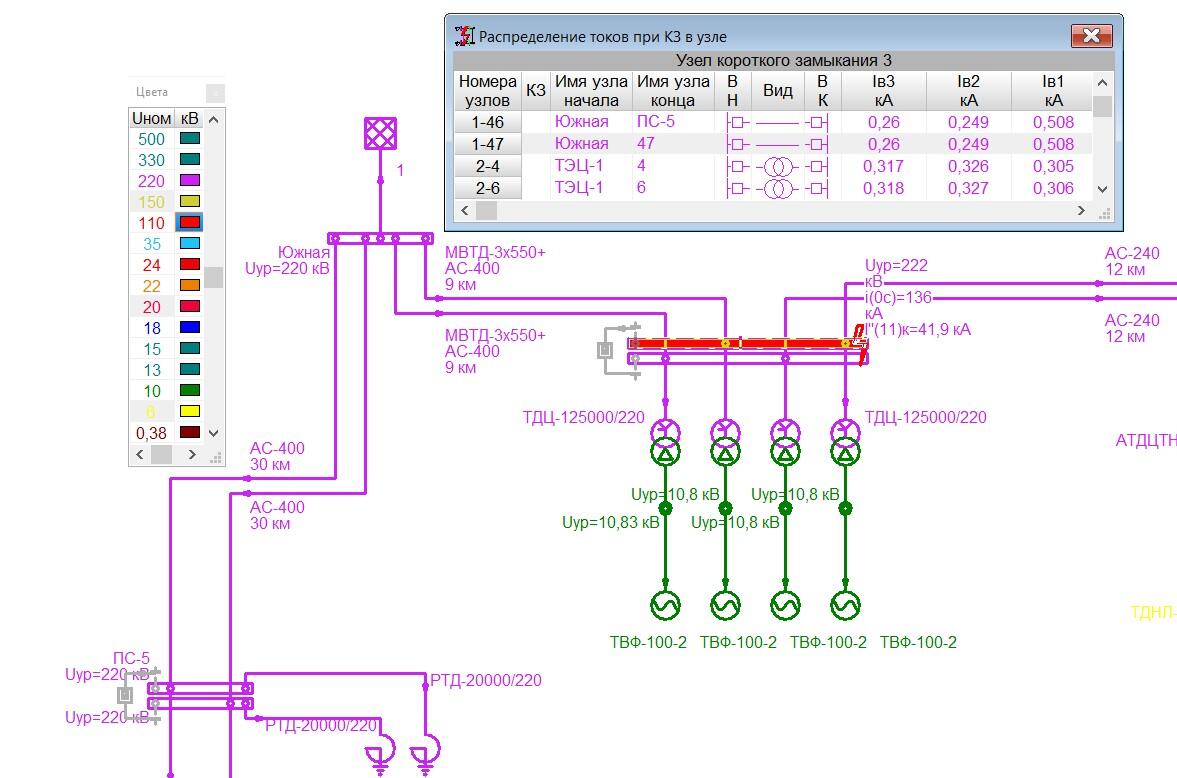

  • Расчет токов во всех элементах сети и остаточных напряжений во всех узлах сети при КЗ в заданной точке. Результаты отображаются на схеме и в таблицах узлов и ветвей.
  • Расчет токов КЗ последовательно для заданных точек КЗ с отображением токов в ветвях первого пояса от точки КЗ. Результаты по всем КЗ отображаются на схеме и в специальной таблице.

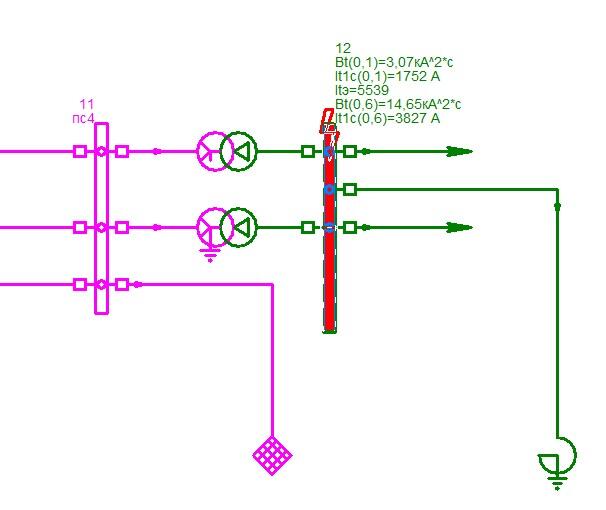

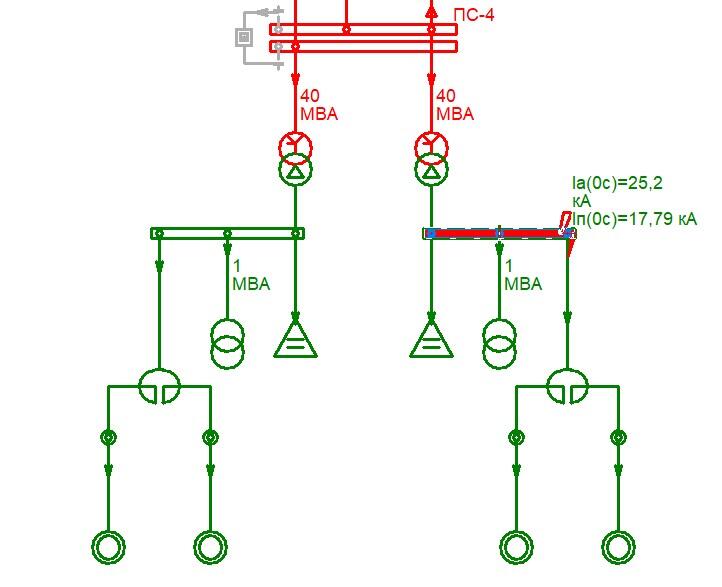

  • Расчет ударных токов, периодической и апериодической составляющих тока КЗ, а также интегралов Джоуля для места повреждения. Время отключения основной и резервных защит задается для каждой точки КЗ. Результаты выводятся на схему и в специальную таблицу.

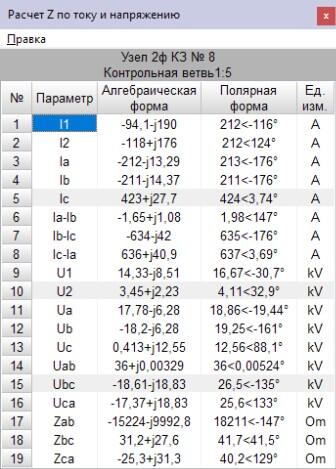

  • Расчет тока в заданной ветви при коротких замыканиях в указанных точках с приведением токов КЗ к ступени напряжения ветви. Результат отображается в виде специальной таблицы.
  • Расчет емкостных токов однофазных замыканий на землю в сети с изолированной нейтралью (только для узлов).
  • Расчеты разомкнутых участков сети (фидеров) с заданием нагрузки на головном участке и последующим распределением потоков мощности по ветвям дерева или с заданием нагрузок ТП с учетом коэффициентов одновременности и указанием токов КЗ для всех узлов дерева.

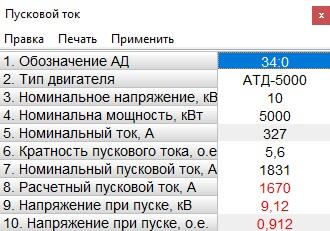

  • Расчеты токов и напряжений установившегося режима, предшествующего КЗ. Результаты отображаются на схеме и в таблицах результатов.

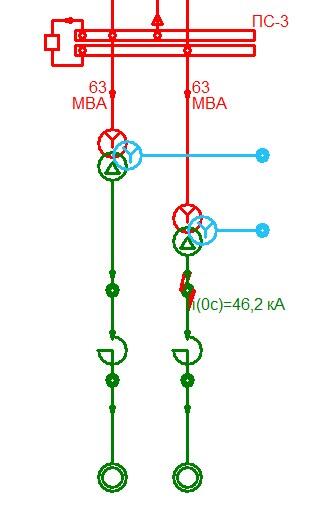

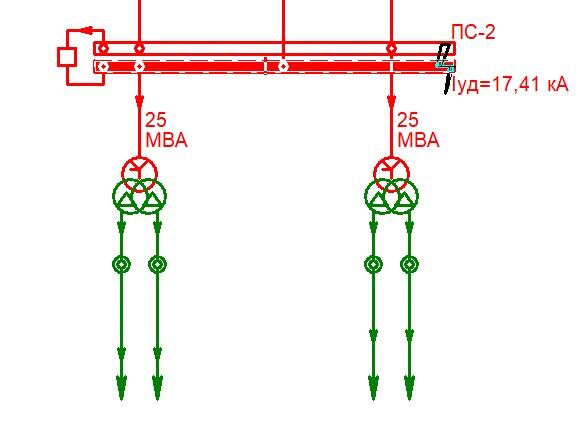

Выбор вида расчетов Выбор вида расчетов Окно программы с результатами расчетов Окно программы с результатами расчетов

Достоинства комплекса

  • Проведение множества расчетов при проектировании сетей любой сложности.
  • Встроенный графический редактор с собственной базой обозначений элементов схем.
  • Ввод данных в графическом виде и использование справочной базы электротехнического оборудования.
  • Исключена возможность ошибки при определении параметров схем замещения.
  • Параметры расчетной модели и результаты расчета доступны в любой момент, представляются как в графическом, так и в табличном виде.
  • Импорт и экспорт данных в известных форматах.
  • Интеграция в САПР с любым графическим ядром.

Ввод характеристик ветвей по стойкости токам коротких замыканий.

Проверка оборудования в начале и в конце ветви по стойкости токам коротких замыканий.

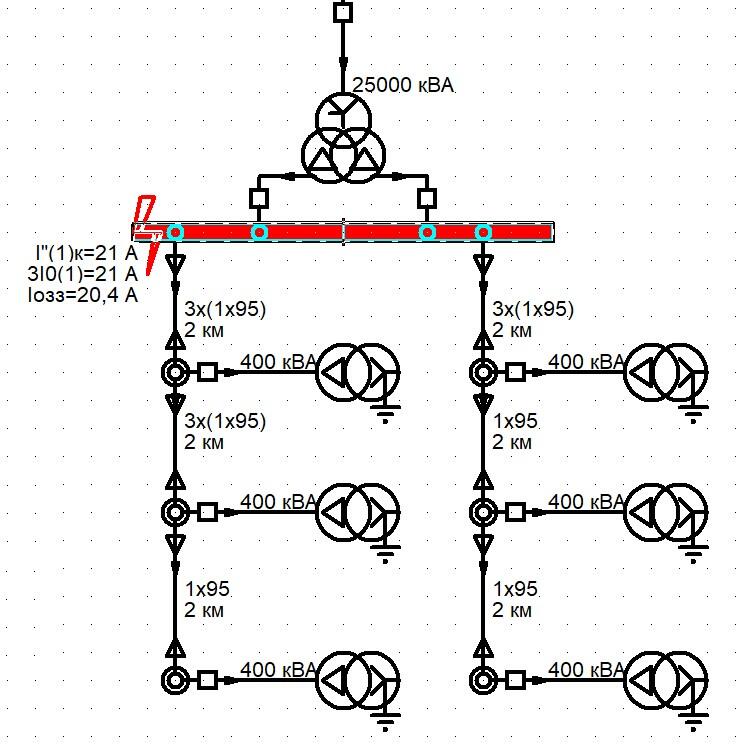

Расчет Токов ОЗЗ по фидерам и по центрам питания.

Ввод неограниченного числа статических характеристик нагрузки.

Ввод зависимостей ограничений регулирования реактивной мощности от выдаваемой мощности генератора или коэффициента загрузки.

Проведена ревизия расчета фидеров при некорректном вводе данных.

Осуществляется расчет однофазных и двухфазных на землю коротких замыканий на шинах низкого напряжения трансформаторов 6−10/0,4 кВ с группами соединений обмоток D/Yn, Y/Yn и Y/Zn и расчет тока в ветви 6−10 кВ при КЗ на шинах 0,4 кВ.

Добавлена возможность заземления нейтрали трансформатора и генератора через комплексное сопротивление, которое позволяет моделировать заземление через дугогасительный реактор или через активное сопротивление.

Для всех элементов сети добавлено поле Статус и период изменения статуса. Соответственно добавлена таблица Период, в которой может быть указан год ввода рабочего состояния элемента или год вывода элемента из работы. Для нагрузок появилась возможность задавать тренд изменения нагрузок по периодам.

При отображении схемы появилась возможность графически отображать состояние элемента: «Существующий», «Новый, еще не введенный», «Новый, введенный», «Демонтированный».

Операционная система

  • 32-разрядная операционная система Windows 7, Windows Vista, Windows XP.
  • 64-разрядная операционная система Windows 7, Windows Vista, Windows XP.

Для установки требуются права администратора.

Рекомендуемые аппаратные требования

  • Процессор Intel Pentium IV или выше.
  • Монитор 1024×768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Оперативная память — 1 Гб.
  • Свободное место на жестком диске — 200 Мб.

Программное обеспечение

  • Графический редактор AutoCAD 2007−2011.
  • Microsoft Word 2003, 2007 для получения табличных отчетов.
  • Acrobat Reader для просмотра документации.

Постоянная лицензия


EnergyCS ТКЗ v.3, cетевая лицензия, серверная часть
Артикул: EN3TKN-CU-00000000
Обязательно приобретение модуля защиты от несанкционированного доступа
112 400 руб.

EnergyCS ТКЗ v.3, локальная лицензия
Артикул: EN3TKL-CU-00000000
112 400 руб.

Дополнительные модули


EnergyCS ТКЗ v.3, cетевая лицензия, доп. место
Артикул: EN3TKA-CU-00000000
112 400 руб.

Подписка на обновления


EnergyCS ТКЗ, Subscription (1 год)
Артикул: ENXTKS-CT-10000000
Срок действия 1 год
16 800 руб.

Ключ


Модуль защиты от несанкционированного доступа CS, WK
Артикул: KEWK00-00-00000000
Приобретение обязательно для новых сетевых лицензий (серверная часть) и обменов с локальных на сетевые лицензии (серверная часть)
4 000 руб.

Обновление


EnergyCS ТКЗ v.x -> EnergyCS ТКЗ v.3, локальная лицензия, Upgrade
Артикул: EN3TKL-CU-ENXTKZ00
Обмен с локальной или сетевой лицензии на локальную лицензию
33 700 руб.

EnergyCS ТКЗ v.x -> EnergyCS ТКЗ v.3, сетевая лицензия, доп. место, Upgrade
Артикул: EN3TKA-CU-ENXTKZ00
Обмен с локальной или сетевой лицензии на сетевую лицензию, доп. место
33 700 руб.

EnergyCS ТКЗ v.x -> EnergyCS ТКЗ v.3, сетевая лицензия, серверная часть, Upgrade
Артикул: EN3TKN-CU-ENXTKZ00
Обмен с локальной или сетевой лицензии на сетевую лицензию, серверную часть
33 700 руб.

Срочная лицензия


EnergyCS ТКЗ v.3, cетевая лицензия, доп. место (1 год)
Артикул: EN3TKA-CT-10000000
Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
45 200 руб.

EnergyCS ТКЗ v.3, локальная лицензия (1 год)
Артикул: EN3TKL-CT-10000000
Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
45 200 руб.

Дополнительные модули


EnergyCS ТКЗ v.3, cетевая лицензия, серверная часть (1 год)
Артикул: EN3TKN-CT-10000000
Обязательно приобретение модуля защиты от несанкционированного доступа. Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
45 200 руб.

2017

26
мая
Новые условия приобретения коммерческих лицензий ПО «СиСофт Девелопмент» Подробнее
1
янв
Программное обеспечение российских разработчиков для импортозамещения Подробнее

2016

11
янв
С 1 января 2016 года изменился принцип распространения программного обеспечения CSoft Development Подробнее
С 1 января 2016 года изменился принцип распространения программного обеспечения CSoft Development Подробнее

2015

15
июл
Минпромторг заключит с ЗАО «СиСофт» договор на предоставление субсидий, повышающих доступность инжинирингового ПО для конечных пользователей Подробнее

2013

5
сен
Специальное предложение для пользователей программного обеспечения CSoft Development Подробнее

2011

24
окт
Компания CSoft Development объявила о выходе новой сборки программного продукта EnergyCS ТКЗ v.3.5 Подробнее

2010

17
дек
Вышла новая сборка программного продукта EnergyCS ТКЗ 3 Подробнее
20
мая
Компания CSoft Development объявила о выходе новой сборки программного продукта EnergyCS ТКЗ v.3 Подробнее

2009

16
фев
Антикризисные скидки на ПО CSoft Development Подробнее

2008

1
апр
Новые сборки программных продуктов Подробнее

2013

дек
Применение программного комплекса EnergyCS при проектировании электрических сетей
Представляем специализированный вариант программного комплекса EnergyCS. В решении, ориентированном на проектирование электрических сетей. объединена функциональность программ EnergyCS Режим и EnergyCS ТКЗ, а также реализованы дополнительные инструменты.
Читать статью
