EnergyCS Электрика
  • Вендор: CSoft Development
  • Постоянная лицензия: 139 100 руб.
  • Срочная лицензия: 56 000 руб.

EnergyCS Электрика

Программный комплекс EnergyCS Электрика предназначен для выполнения электротехнических расчетов при проектировании и эксплуатации распределительных сетей переменного тока и постоянного тока с питанием от аккумуляторных батарей.

Программный комплекс EnergyCS Электрика сочетает в себе удобный пользовательский интерфейс и комплексный подход для расчета режимов разомкнутых распределительных сетей низкого (от 12 до 1000 В) и, частично, среднего (от 6 до 10 кВ) напряжения.

Области применения EnergyCS Электрика:

  • проектирование распределительных сетей промышленных предприятий;
  • проектирование систем собственных нужд электрических станций и подстанций;
  • разработка технических условий на подключение новых потребителей к существующим источникам питания;
  • оперативный контроль и анализ возможных режимов существующих электрических сетей переменного и постоянного тока.

Основные преимущества EnergyCS Электрика

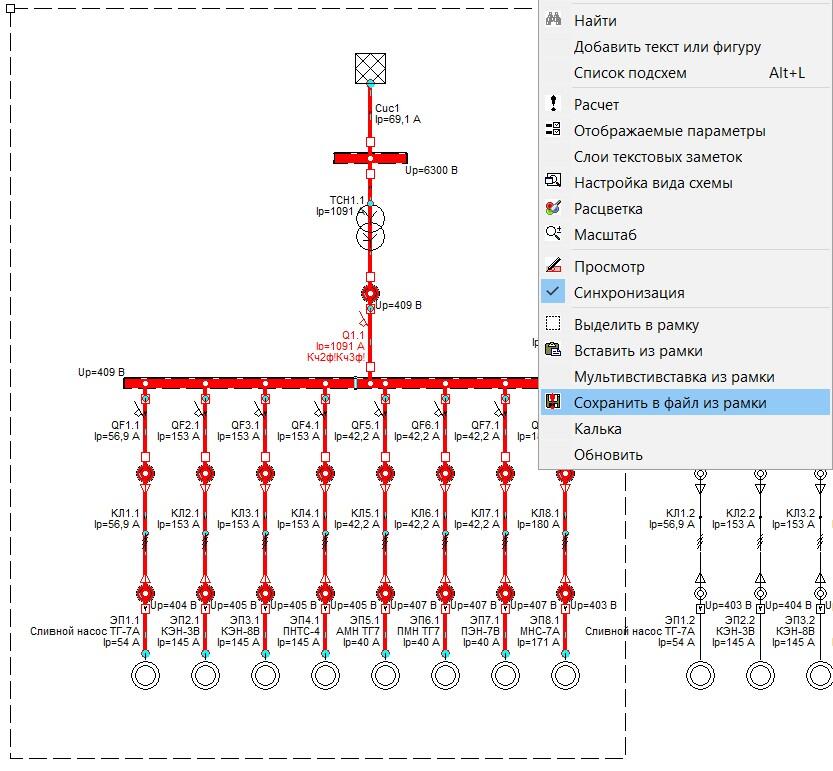

  • Все расчеты в программном комплексе EnergyCS Электрика выполняются с помощью расчетной модели электрической сети, которая отражает конфигурацию схемы и основные свойства ее объектов (кабельных и воздушных линий, трансформаторов, коммутационных аппаратов, электроприемников и т. д.). Схема распределительной сети переменного тока Схема распределительной сети переменного тока
  • Расчетная модель формируется автоматически при вводе (вычерчивании) объектов схемы с помощью специального графического редактора в естественном для пользователя виде, а также после задания пользователем необходимых свойств в соответствующих таблицах.
  • Параметры схемы замещения каждого объекта рассчитываются на основе заданных свойств и справочной информации, которая хранится во встроенной справочной базе данных.

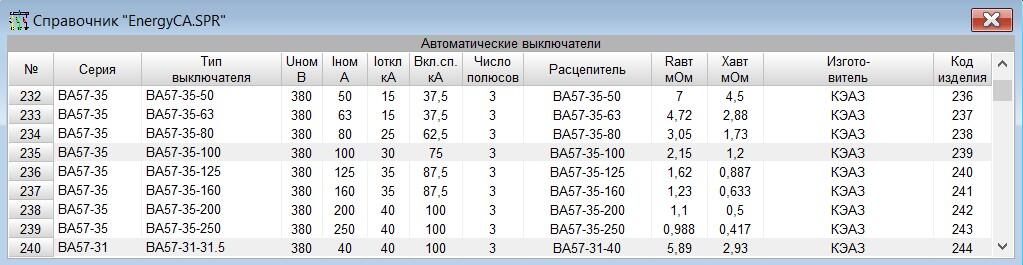

  • Используются сменные встроенные базы данных справочной информации (БДС), ориентированные, например, на различных поставщиков оборудования (Siemens, Schneider-Electric, ABB и т. д.). Работа с базой данных оборудования Работа с базой данных оборудования

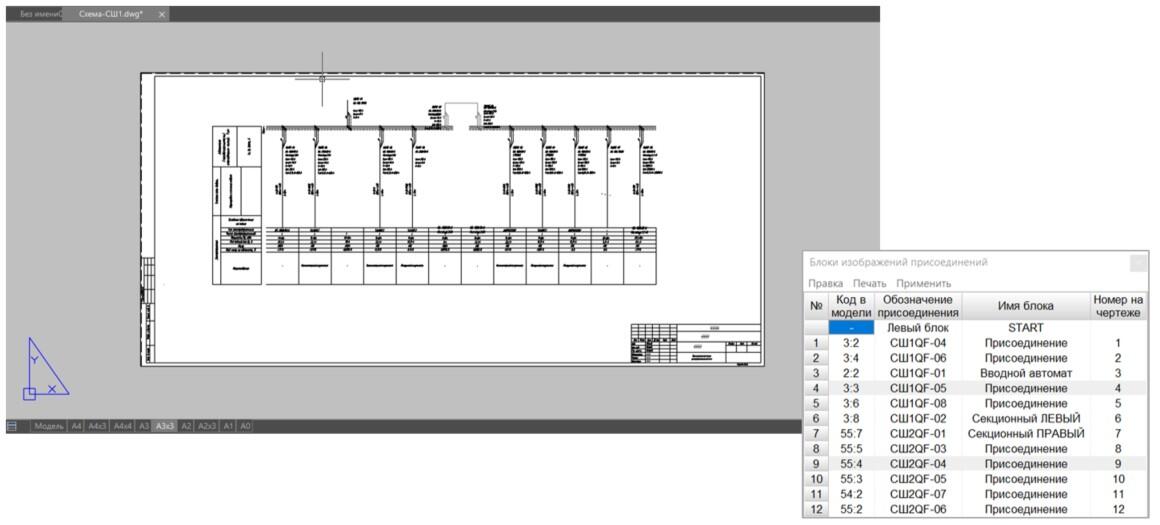

  • Построенное графическое изображение схемы с нанесенными результатами расчета может быть сохранено в файле формата *.dxf (формат обмена чертежами для графической системы AutoCAD) или *.wmf.

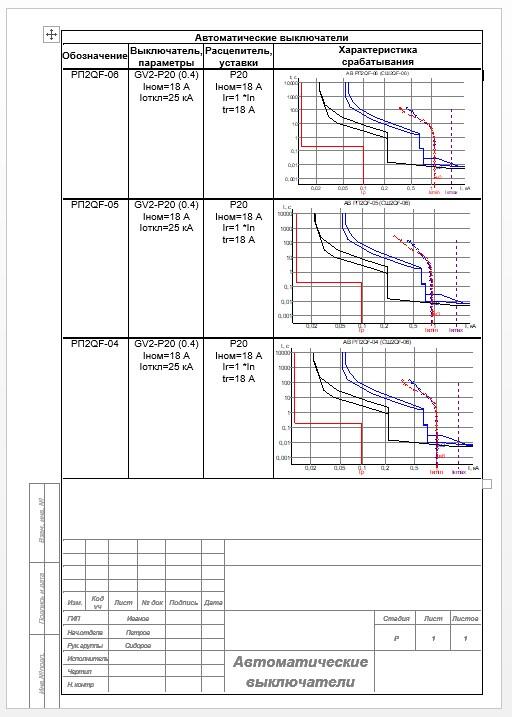

  • По результатам комплексных расчетов формируются сводные таблицы для обоснования принятых решений (таблицы по выбору уставок защитных аппаратов, кабельный журнал для проведения кабельной раскладки и т. д.). Табличные данные (как исходные, так и результаты расчетов) могут передаваться непосредственно в MS Word с использованием специально заготовленных шаблонов (template), предусматривающих оформление результатов по правилам, принятым в организации, или без применения таких шаблонов. Кроме того, любая таблица может быть экспортирована в текстовый файл формата *.xml, *.csv или *.txt для ее последующего использования в различных приложениях. Примеры выходных документов Примеры выходных документов

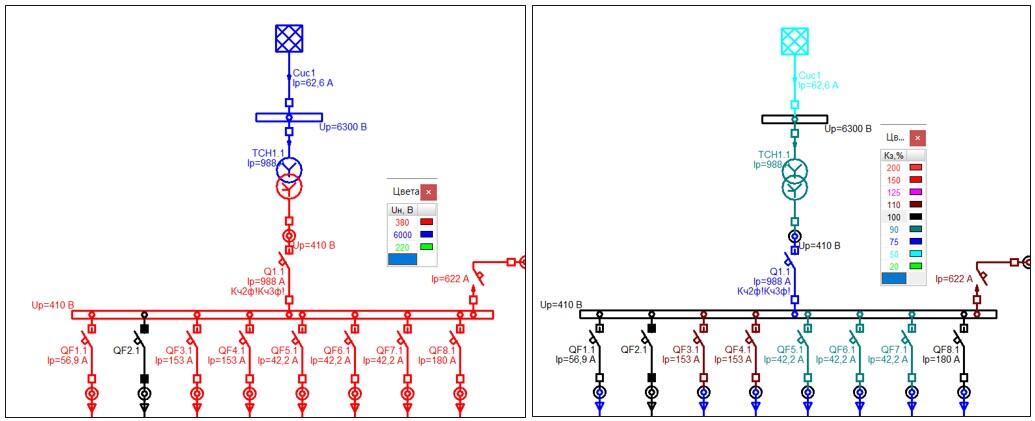

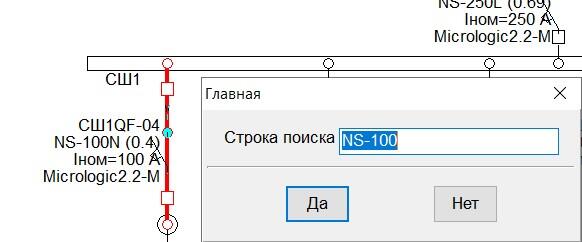

  • Для упрощения анализа сети предусмотрены различные способы расцветки схемы.
  • На схеме отображается оперативное состояние каждого объекта (включено или отключено). Включение или отключение объекта может производиться простым щелчком мыши.
  • Для более быстрого формирования распределительной сети существует возможность использовать блоки. В качестве блока могут использоваться комплектные распределительные пункты, распределительные шкафы и распределительные щиты.
  • Программный комплекс может быть интегрирован в САПР более высокого уровня. Для этого предусмотрены следующие текстовые форматы обмена данными (в том числе графическими): *.xml, *.csv, *.dfx, *.wmf, *.txt.
  • Предусмотрена возможность интеграции с рядом специализированных программных комплексов: ElectriCS 3D для кабельной раскладки, EnergyCS для расчета режимов сложнозамкнутой электрической сети высокого напряжения.

Задачи, которые позволяет решать программный комплекс EnergyCS Электрика

  • Определение расчетных токовых нагрузок для всех элементов распределительной сети, осуществляемое различными методами: по коэффициентам загрузки электродвигателей и коэффициентам одновременности максимумов в узлах сети, по методу института «Теплоэлектропроект», по коэффициентам расчетной мощности в соответствии с «Указаниями по расчету электрических нагрузок РТМ 36.18.32.4−92».

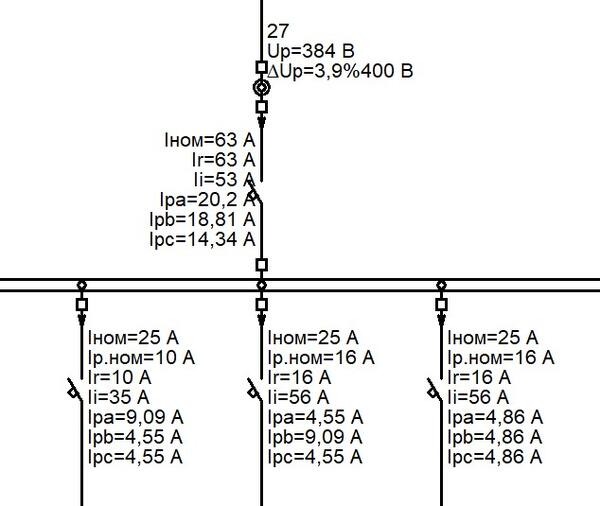

  • Расчет рабочих токов во всех фазах и в нулевом проводе четырехпроводной сети по заданным нагрузкам.
  • Расчет фазных и линейных напряжений в каждой точке сети, симметричных составляющих напряжений и соответствующих коэффициентов несимметрии, а также определение наибольших отклонений напряжения в установившемся режиме.

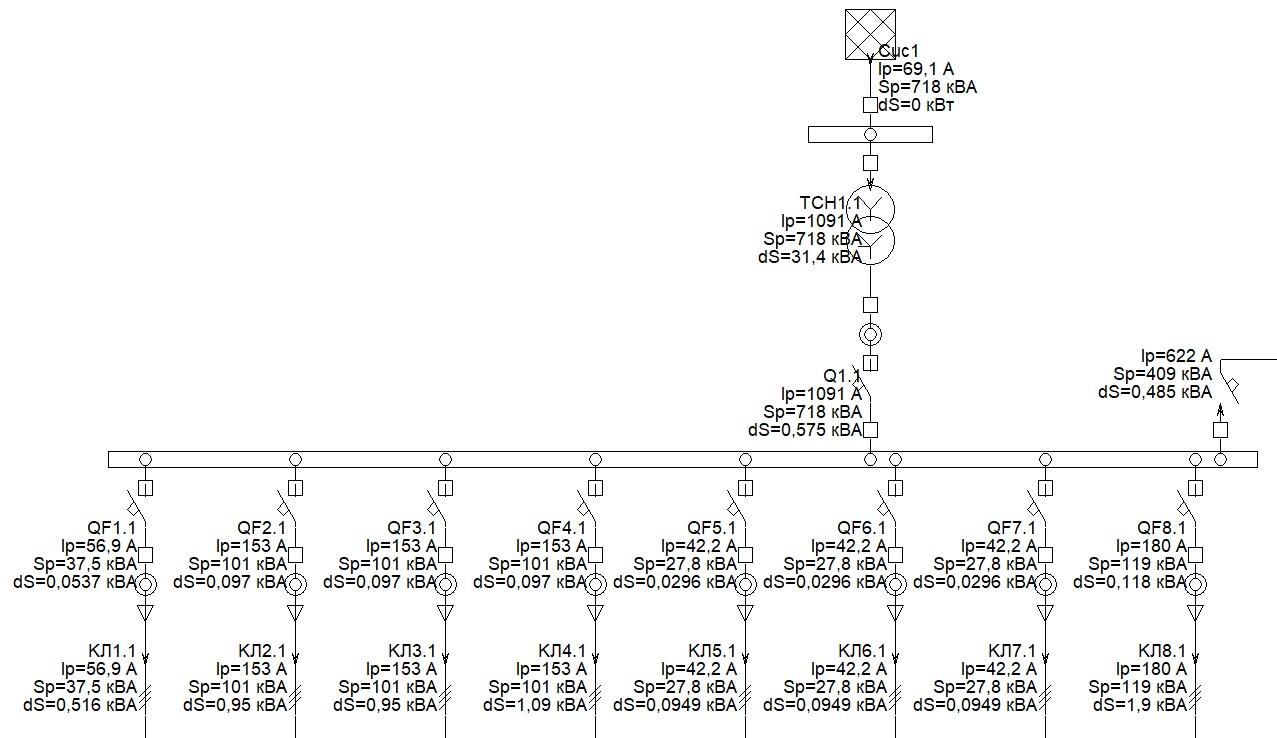

  • Расчет потоков мощности и потерь мощности во всех элементах сети в установившемся режиме работы.

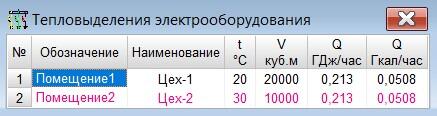

  • Расчет величины тепловыделений в электрооборудовании в заданных помещениях.

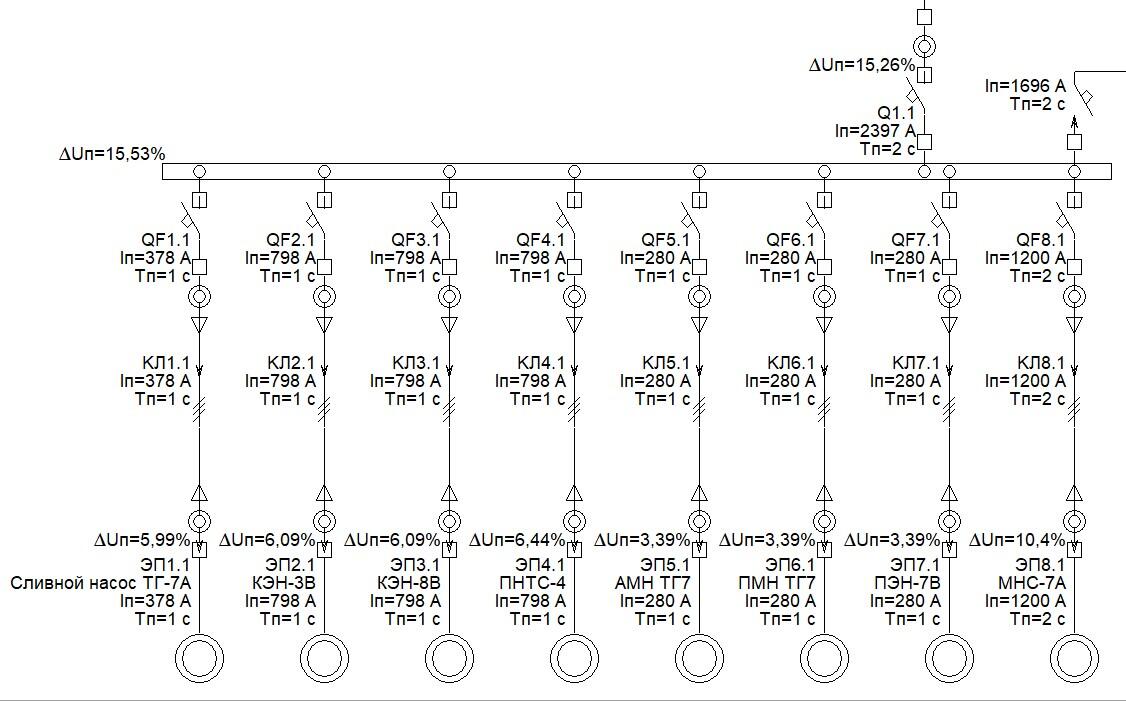

  • Расчет пиковых (пусковых) токов и времени их протекания во всех элементах сети, а также напряжений в каждой точке при протекании пиковых токов с оценкой наибольших отклонений напряжений от номинальных значений.
  • Оценка времени работы аккумуляторной батареи.
  • Определение для каждого элемента сети максимальных токов в начальный момент времени при трехфазном и однофазном коротком замыкании (КЗ) и наибольшего значения ударного тока КЗ. Для трехфазных КЗ учитываются возможные подпитки от синхронных и асинхронных двигателей с учетом параметров установившегося режима, предшествующего КЗ.
  • Определение для каждого элемента сети минимальных токов при однофазном, двухфазном и трехфазном КЗ с учетом сопротивления дуги, а также с учетом нагревания токоведущих частей рабочим током и током КЗ (учет теплового спада); при этом сопротивление дуги может быть задано или рассчитано различными методами согласно ГОСТ.
  • Определение минимальных токов при однофазном, двухфазном и трехфазном КЗ в конце участка, резервируемого защитой.
  • Определение максимального тока КЗ при отключении резервной защитой на некотором расстоянии от начала кабеля для проверки термического действия тока КЗ.
  • Определение тока в момент отключения основной или резервной защитой при КЗ в конце кабеля рассматриваемого участка с учетом изменения сопротивления кабеля из-за нагрева током короткого замыкания.
  • Определение ударных токов КЗ.
  • Оценка тока и напряжения самозапуска для отстройки релейных защит.

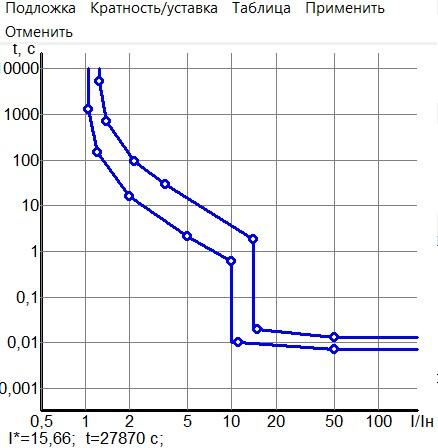

  • Определение для каждой возможной точки КЗ времени его отключения основными и резервными защитами по заданным характеристикам срабатывания защитных аппаратов.

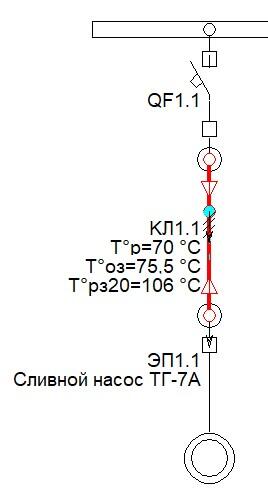

  • Оценка температуры жил проводов и кабелей при рабочих токах и на моменты отключения токов КЗ основными и резервными защитами для проверки кабелей на термическую стойкость и невозгорание, определение интеграла Джоуля.
  • Возможность вывода на расчетную схему параметров и типов оборудования, их коэффициентов мощности и коэффициентов загрузки, сопротивления прямой и нулевой последовательностей, коэффициентов чувствительности для защитных аппаратов и др.
  • Проверки оборудования по заданным условиям: проверка на термическую стойкость и невозгорание, проверка селективности срабатывания защитных аппаратов, коэффициентов чувствительности, уставки защитных аппаратов по расчетному и пусковому току, проверка на отклонение напряжения и др.
  • Автоматический выбор из встроенной базы данных сечений проводов и кабелей, коммутационных и защитных аппаратов.

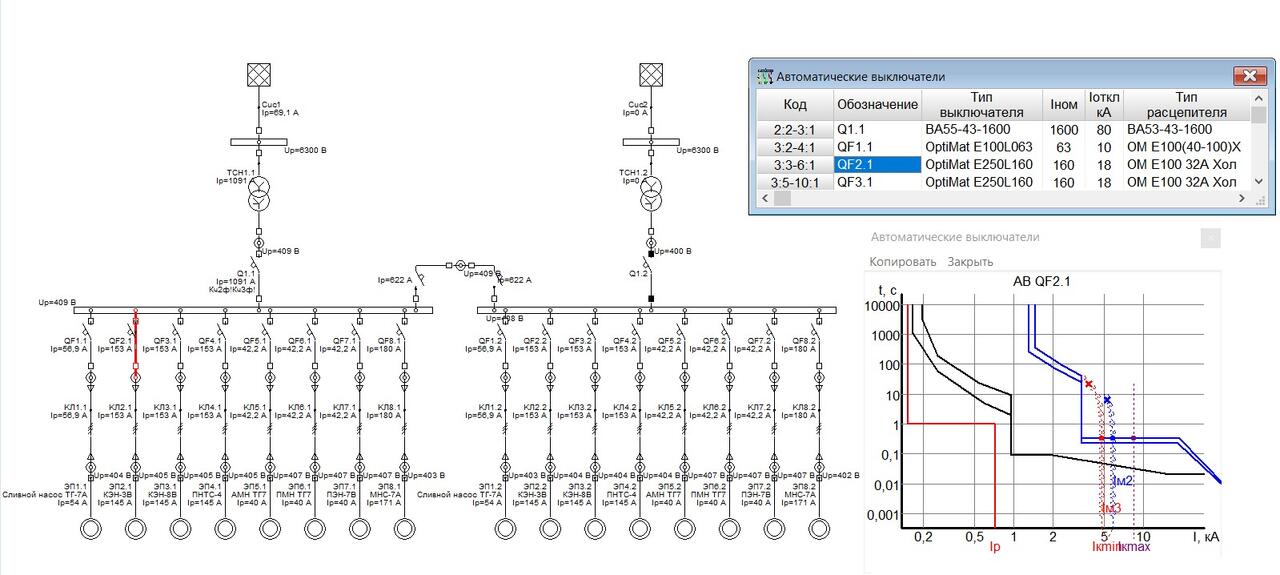

  • Проверка селективности срабатывания защитных аппаратов с зависимой или независимой от тока характеристикой времени срабатывания, а также построение карт селективности.
  • Автоматизированный выбор уставок автоматов и номинальных токов плавких вставок предохранителей.

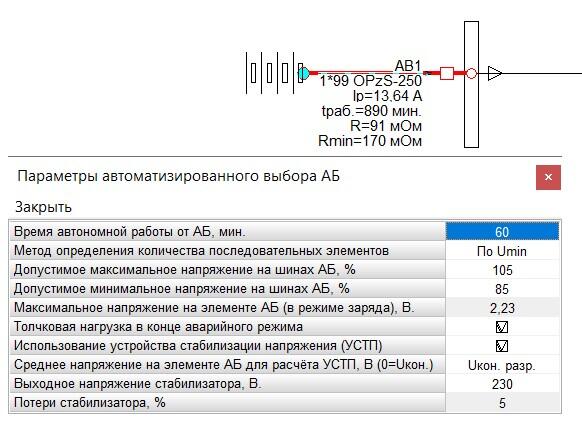

  • Автоматизированный выбор аккумуляторной батареи с учетом множества внешних и внутренних факторов. Питание сети от аккумуляторной батареи Питание сети от аккумуляторной батареи
  • Расчет сетей постоянного тока, питаемых от аккумуляторной батареи (АБ). Добавлен справочник аккумуляторных батарей, справочник разрядных характеристик. Внедрен инструмент автоматизированного выбора аккумуляторных батарей по заданным условиям. Параметры автоматизированного выбора АБ следующие: время автономной работы АБ, метод определения количества последовательных элементов по Umin или Umax, допустимое максимальное/минимальное напряжение на шинах АБ, максимальное напряжение на элементе АБ (в режиме заряда), учет толчковой нагрузки в конце аварийного режима, учет стабилизаторов и их параметров. Внедрен режим калькулятора для проверки ранее выбранной аккумуляторной батареи, а также для оценки возможности установки аккумуляторных батарей различного типа.

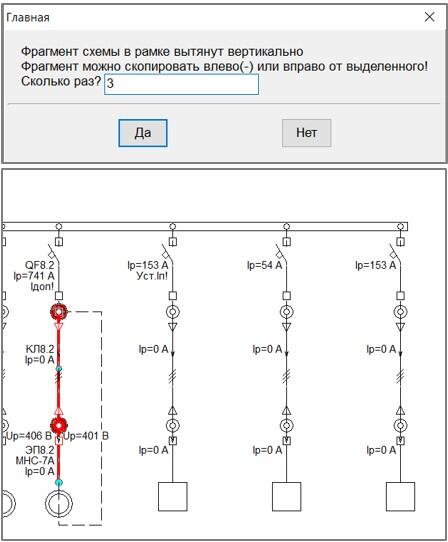

  • Внедрена функция агрегатного ввода, с помощью которой появляется возможность сохранять в виде агрегата как всю схему, так и ее часть, а затем использовать их для более быстрого формирования распределительной сети. Можно воспользоваться заранее заготовленной типовой схемой, в которой отражена вся конфигурация сети, но электроприемники — только абстрактные (не определенные), предварительно определены автоматические выключатели, но не определены уставки, не определены типы кабелей и их длины. В качестве агрегата можно рассматривать комплектные распределительные пункты, распределительные шкафы и распределительные щиты. Введен справочник агрегатов.
  • Внедрена функция Отмена/Повтор (Undo/Redo), позволяющая отменять/повторять (отменять отмену) действия пользователя на неограниченное количество шагов.
  • Добавлена команда Автоматическое обозначение, позволяющая автоматизировать обозначения объектов схемы по разным правилам.

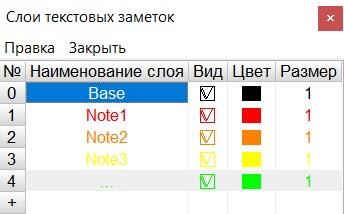

  • Реализована функция Журнал событий. В журнал записываются действия, производимые программным комплексом, протокол расчета, предупреждения, информация о модели, а также информация, запрошенная пользователем (например перечень всех нарушенных условий по всем элементам схемы).
  • Добавлены метод расчета сопротивления дуги с использованием полинома согласно ГОСТ и метод с учетом полинома согласно РД.

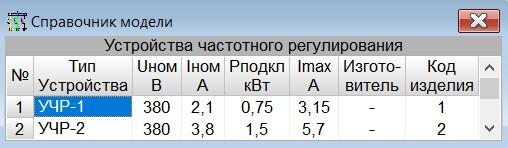

  • В программе появился «Внутренний справочник модели». Теперь нет необходимости прикладывать к файлу модели используемый справочник — все оборудование, которое было использовано в проекте, хранится во внутреннем справочнике файла модели.

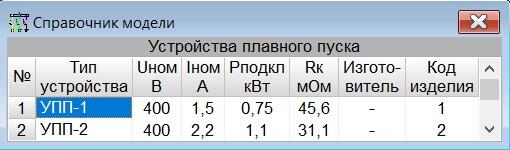

  • Функция Очистить справочник модели позволяет удалить из справочника типы оборудования, которые попали туда в процессе работы, но не используются в окончательном варианте проекта.
  • Экспорт/импорт справочника предназначен для ввода/вывода данных справочника в форматах *.csv, *.xml, *.txt. Можно экспортировать или импортировать не только текущую таблицу справочника, но и весь справочник в целом (из модели или внешний).
  • Внешний справочник можно разместить в общей папке, в том числе и на сетевом диске. Теперь программа допускает совместный доступ нескольких пользователей к одному справочнику.
  • Команда Открыть позволяет выбрать любой справочник в любой директории и использовать его в проекте. Появилась возможность собирать часть модели с использованием одного внешнего справочника, а часть — с использованием другого.
  • Команда Слияние справочников позволяет выполнить объединение двух внешних справочников или внешнего и внутреннего справочников, при этом одинаковые записи скопированы не будут.
  • Для получения итоговых документов теперь можно использовать не только MS Word, но и OpenOffice.
  • В стандартный справочник оборудования добавлены новые типы автоматических выключателей, расцепители с ВТХ, типы кабелей, аккумуляторные батареи (с их разрядными и температурными характеристиками), синхронные и асинхронные двигатели и др.
  • Обновлены шаблоны, тестовые примеры, руководство пользователя.

Операционная система

  • Windows XP (32 bit, 64 bit), Windows Vista (32 bit, 64 bit), Windows 7 (32 bit, 64 bit).

Аппаратные требования

  • Процессор Intel Pentium III с тактовой частотой 2,2 ГГц или выше.
  • Оперативная память — 1 Гб (минимум).
  • Свободное место на жестком диске — 200 Mб (минимум).
  • Поддержка экранного разрешения 1024×768 и режима True Color.
  • Видеокарта, поддерживающая стандарты Windows.
  • CD-ROM для установки программы.
  • Мышь или другие устройства указания.

Программное обеспечение для формирования отчетов

  • MS Office 2003, 2007, 2010.
  • AutoCAD 2007−2012.

Постоянная лицензия


EnergyCS Электрика v.3, локальная лицензия
Артикул: ECA30L-CU-00000000
139 100 руб.

EnergyCS Электрика v.3, сетевая лицензия, серверная часть
Артикул: ECA30N-CU-00000000
Обязательно приобретение модуля защиты от несанкционированного доступа
139 100 руб.

Дополнительные модули


EnergyCS Электрика v.3, сетевая лицензия, доп. место
Артикул: ECA30A-CU-00000000
139 100 руб.

Подписка на обновления


EnergyCS Электрика, Subscription (1 год)
Артикул: ECAXXS-CT-10000000
Срок действия 1 год
20 900 руб.

Ключ


Модуль защиты от несанкционированного доступа CS, WK
Артикул: KEWK00-00-00000000
Приобретение обязательно для новых сетевых лицензий (серверная часть) и обменов с локальных на сетевые лицензии (серверная часть)
4 000 руб.

Обновление


EnergyCS Электрика v.x -> EnergyCS Электрика v.3, локальная лицензия, Upgrade
Артикул: ECA30L-CU-ECAXXZ00
Обмен с локальной или сетевой лицензии на локальную лицензию
41 800 руб.

EnergyCS Электрика v.x -> EnergyCS Электрика v.3, сетевая лицензия, доп. место, Upgrade
Артикул: ECA30A-CU-ECAXXZ00
Обмен с локальной или сетевой лицензии на сетевую лицензию, доп. место
41 800 руб.

EnergyCS Электрика v.x -> EnergyCS Электрика v.3, сетевая лицензия, серверная часть, Upgrade
Артикул: ECA30N-CU-ECAXXZ00
Обмен с локальной или сетевой лицензии на сетевую лицензию, серверную часть
41 800 руб.

Срочная лицензия


EnergyCS Электрика v.3, локальная лицензия (1 год)
Артикул: ECA30L-CT-10000000
Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
56 000 руб.

EnergyCS Электрика v.3, сетевая лицензия, серверная часть (1 год)
Артикул: ECA30N-CT-10000000
Обязательно приобретение модуля защиты от несанкционированного доступа. Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
56 000 руб.

Дополнительные модули


EnergyCS Электрика v.3, сетевая лицензия, доп. место (1 год)
Артикул: ECA30A-CT-10000000
Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
56 000 руб.
